Утеплена Шведська Плита (УШП) – це не просто фундамент, це ціла інженерна система, яка одночасно є основою будинку, системою опалення та чорновою підлогою першого поверху. Завдяки своїй енергоефективності та швидкості зведення, УШП стрімко набирає популярності в приватному будівництві України. Однак за видимою простотою ховається складна конструкція, де кожен елемент, від дренажу до армування, має бути виконаний з бездоганною точністю. Саме арматурний каркас перетворює багатошаровий “пиріг” з утеплювача та бетону на міцну і стабільну основу для вашого будинку. Помилка у виборі діаметра або схеми розкладки арматури в УШП може призвести до тріщин, нерівномірної роботи теплої підлоги та дорогого, практично неможливого ремонту. Ця стаття – це детальне інженерне керівництво з армування УШП, яке допоможе вам уникнути критичних помилок і побудувати по-справжньому надійний та теплий будинок.

Принцип роботи УШП: чому це не звичайна плита?

Щоб зрозуміти, як армувати УШП, потрібно усвідомити її ключову відмінність від класичних фундаментів. УШП – це мілкозаглиблений, плаваючий фундамент, який не протистоїть силам морозного здимання, а повністю їх виключає. Це досягається завдяки тому, що вся плита та ґрунт під нею знаходяться в контурі утеплення і не промерзають.

Конструктивно УШП складається з двох основних частин, які працюють спільно як єдине таврове брус (Т-подібний профіль):

  1. Ребра жорсткості: Потовщення під несучими стінами, які виконують функцію балок і сприймають основне навантаження від будинку.
  2. Плита підлоги: Відносно тонка частина плити (зазвичай 100 мм), яка лежить на утеплювачі та розподіляє локальні навантаження (від меблів, людей).

Навантаження, які сприймає арматура в УШП:

  • Навантаження від будинку: Вага стін, перекриттів, даху та снігу концентрується на ребрах жорсткості. Ребра працюють як балки, що лежать на пружній основі (ущільнений ґрунт + утеплювач), і зазнають напружень вигину.
  • Температурно-усадкові напруження: Це головний “біль” для плити підлоги. Бетон під час висихання дає усадку, а робота системи “тепла підлога” створює постійні цикли нагрівання та охолодження. Без армування це неминуче призведе до хаотичного розтріскування.
  • Локальні навантаження: Вага важких меблів, обладнання, перегородок.

Таким чином, армування в УШП виконує дві різні, але однаково важливі задачі: силове армування ребер жорсткості та конструктивне армування плити підлоги.

Вибір правильної арматури: сталь як стандарт надійності

Армування Утепленої шведської плити

Як і у випадку з іншими несучими конструкціями, для армування УШП слід використовувати лише один тип арматури.

Сталева арматура класу А500С (згідно з ДСТУ 3760:2019)

  • Для ребер жорсткості використання сталевої арматури є безальтернативним. Її високий модуль пружності (E ≈ 200 ГПа) забезпечує необхідну жорсткість балкам, запобігаючи їх прогину під навантаженням від стін.
  • Для плити підлоги сталева арматура (у вигляді стрижнів або зварної сітки) є класичним і найбільш надійним рішенням. Її коефіцієнт температурного розширення близький до бетону, що забезпечує їх спільну роботу в умовах перепадів температур від теплої підлоги.
  • Застосування композитної арматури (АКП) в УШП не рекомендується. У ребрах жорсткості це неприпустимо через низький модуль пружності. У плиті підлоги її використання теоретично можливе (для сприйняття усадки), але недоцільне: складність створення єдиного каркаса, різниця в температурному розширенні з бетоном та відсутність значних переваг (корозія в сухій плиті не страшна) роблять її застосування ризикованим.

Схема армування УШП: детальний розбір за елементами

Розглянемо стандартну схему армування УШП для приватного будинку.

Армування ребер жорсткості

Ребра жорсткості – це несучі балки, тому їх армують просторовими каркасами.

  • Поздовжня робоча арматура:
    • Розташовується в два пояси: 2 стрижні зверху та 2 стрижні знизу.
    • Діаметр: Залежить від навантаження (ваги будинку). Для легких каркасних або газобетонних одноповерхових будинків зазвичай достатньо ⌀10 мм. Для важких двоповерхових будинків із цегли або блоків – ⌀12-14 мм.
  • Поперечна арматура (хомути):
    • Призначення: Зв’язує поздовжні стрижні в єдиний каркас, запобігає їх “розпушенню” і сприймає поперечні сили.
    • Виконання: У вигляді замкнутих прямокутних рамок із гладкої арматури А240 ⌀6 мм або рифленої А500С ⌀8 мм.
    • Крок хомутів: 250-300 мм.

Каркаси для ребер в’яжуться на поверхні, а потім встановлюються в підготовлені траншеї в утеплювачі.

Армування плити підлоги

Плита підлоги армується однією сіткою, розташованою у верхній третині її товщини (приблизно на 3-4 см нижче фінішної поверхні).

  • Призначення: Сприйняття усадкових і температурних напружень, розподіл локальних навантажень.
  • Варіант А (Зварна сітка):
    • Використовується готова сітка з дроту ВР-1 (ДСТУ).
    • Діаметр дроту: 4-5 мм.
    • Розмір вічка: 100х100 мм або 150х150 мм. Це найпоширеніший і зручний варіант.
  • Варіант Б (В’язана сітка):
    • В’яжеться на місці з окремих стрижнів А500С.
    • Діаметр стрижнів: 8-10 мм.
    • Крок (розмір вічка): 200х200 мм. Цей варіант міцніший, його обирають для будинків із важкими перегородками або за підвищених вимог до міцності підлоги.

Збірка єдиного арматурного каркаса

Це ключовий етап, на якому всі елементи об’єднуються в єдину систему.

  1. У підготовлену опалубку з утеплювача встановлюються готові просторові каркаси ребер.

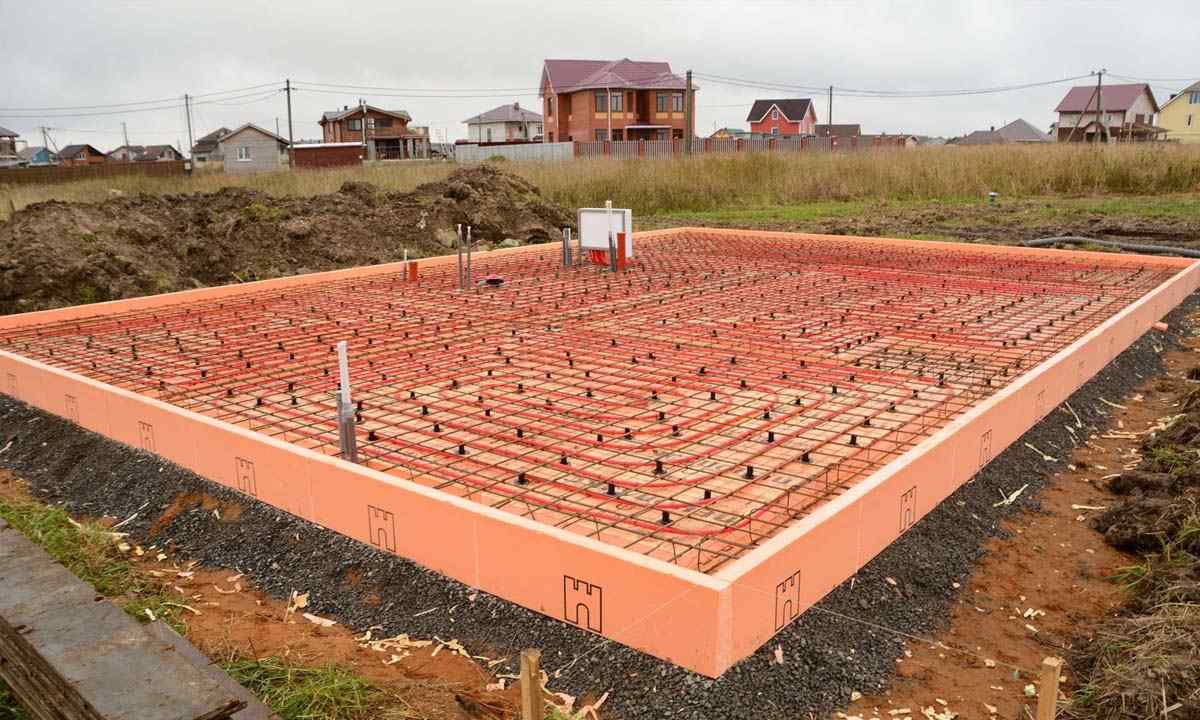

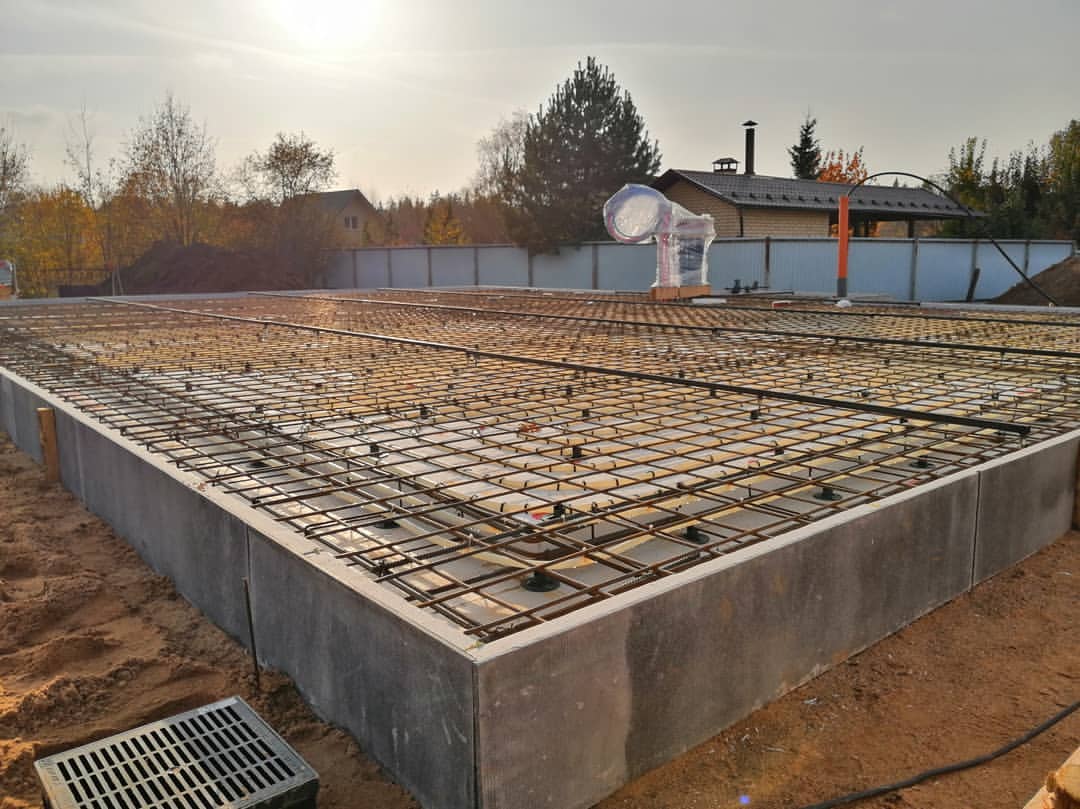

  2. Поверх утеплювача, на спеціальні пластикові фіксатори “стільчики” висотою 30-40 мм, укладається арматурна сітка плити підлоги. Фіксатори не дають сітці лежати на утеплювачі та забезпечують захисний шар бетону знизу.
  3. Сітка плити підлоги прив’язується в’язальним дротом до ВЕРХНІХ поздовжніх стрижнів каркасів ребер. Це створює єдину, монолітну конструкцію.

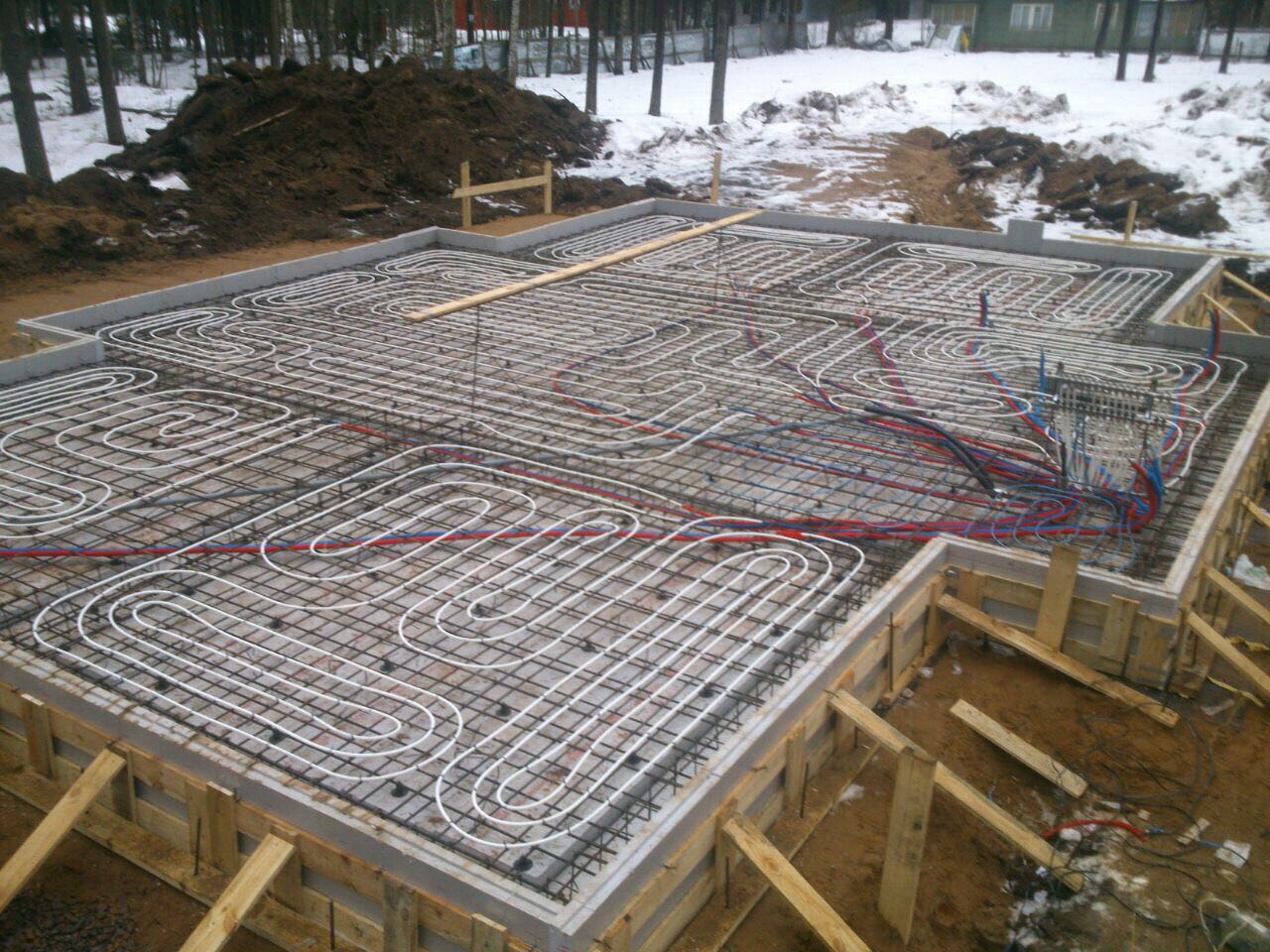

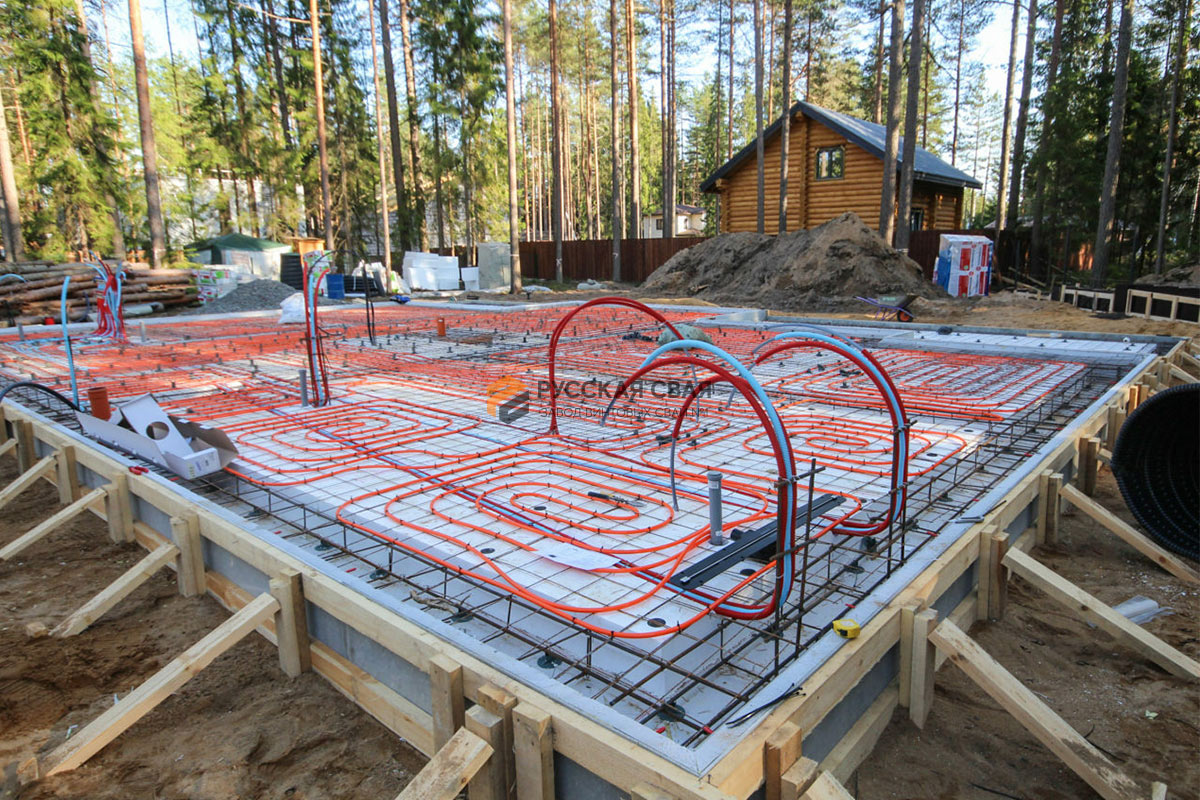

  4. Після цього до арматурної сітки пластиковими хомутами-кліпсами кріпляться труби теплої підлоги.

Додаткове посилення

У деяких зонах потрібне додаткове посилення для запобігання концентрації напружень.

  • Кути плити: По кутах зовнішнього контуру укладаються П-подібні гнуті стрижні (“пешки”) з арматури ⌀8-10 мм із кроком 200 мм. Вони запобігають розтріскуванню кутів.
  • Під важкі внутрішні стіни: Якщо внутрішня несуча стіна не потрапляє на ребро жорсткості, під нею необхідно передбачити додаткове локальне ребро або укласти додаткову арматуру в плиті.
  • Навколо прорізів і в місцях встановлення важкого обладнання (камін, котел): Укладаються додаткові стрижні по контуру.

Часті та критичні помилки при армуванні УШП

Армування Утепленої шведської плити

Правильне армування — ключ до міцності, довговічності та енергоефективності УШП. Нижче наведено найпоширеніші помилки, які часто допускаються при влаштуванні армування, і які можуть призвести до деформації, розтріскування або повної втрати несучої здатності фундаменту.

1. Армування всієї плити однією плоскою сіткою

  • Опис: Використання лише однієї плоскої арматурної сітки по всій плиті без формування просторових каркасів.
  • Чому небезпечно: Не враховуються навантаження від стін і внутрішніх перегородок, відсутня жорсткість, плита працює як мембрана.
  • Правильно: Використовувати просторові арматурні каркаси в ребрах і посилювати ділянки під несучими стінами.

2. Відсутність захисного шару бетону

  • Опис: Сітка укладена прямо на утеплювач без фіксаторів.
  • Чому небезпечно: Арматура не працює належним чином, піддається корозії, порушується монолітність. Труби теплої підлоги схильні до перегріву від близької арматури.
  • Правильно: Застосовувати пластикові фіксатори потрібної висоти (30–50 мм), щоб арматура розташовувалася в тілі бетону.

3. Неправильне з’єднання арматури в ребрах

  • Опис: Сітку просто прив’язують до нижнього поясу ребра, без інтеграції в загальний каркас.
  • Чому небезпечно: Арматура не працює як єдина система, не забезпечується передача навантажень між елементами.
  • Правильно: В’язати сітку до вертикальних і горизонтальних елементів просторового каркаса ребра.

4. Зниження діаметра арматури в ребрах

  • Опис: Застосування арматури меншого діаметра (наприклад, ⌀8 мм замість ⌀12 мм).
  • Чому небезпечно: Недостатня несуча здатність, особливо при здимальних або слабких ґрунтах.
  • Правильно: Використовувати розрахунковий діаметр відповідно до проекту, зазвичай не менше ⌀12 мм у нижньому поясі ребер.

5. Відсутність П-подібних хомутів і армування на кутах

  • Опис: Не робляться хомути або П-подібні елементи на зовнішніх кутах плити.
  • Чому небезпечно: Виникають тріщини в кутах через концентрацію напружень.
  • Правильно: Укладати П-подібні елементи в кожному куті для зв’язки поздовжньої та поперечної арматури.

6. Помилки при нахлесті арматури

  • Опис: Недостатній нахлест (менше 40 діаметрів арматури) або відсутність фіксації.
  • Чому небезпечно: Ненадійна робота стиків, можливий зсув і втрата міцності.
  • Правильно: Нахлест від 40 до 50 діаметрів, пров’язка дротом, дотримання укладки в шаховому порядку.

7. Арматура без проектного розрахунку

  • Опис: Армування за “натхненням” або за відео з інтернету.
  • Чому небезпечно: Фундамент не відповідає навантаженням від будівлі, особливо при нестандартних конфігураціях.
  • Правильно: Завжди використовувати робочий проект із розрахунками від конструктора.

8. Занадто густа або рідка сітка

  • Опис: Крок сітки менший або більший за допустимий.
  • Чому небезпечно: Перевитрата бетону при густій сітці, або втрата несучої здатності — при рідкій.
  • Правильно: Крок арматури 150–200 мм, залежно від товщини плити та навантаження.

9. Арматура іржава, з маслом або фарбою

  • Опис: Використання забрудненої або проржавілої арматури.
  • Чому небезпечно: Погане зчеплення з бетоном, прискорена корозія.
  • Правильно: Використовувати чисту арматуру або злегка покриту патиною.

10. Відсутність закладних під комунікації

  • Опис: Немає технологічних прорізів або втулок під каналізацію, воду, електрику.
  • Чому небезпечно: Порушення армування при подальшому свердлінні або пробиванні отворів.
  • Правильно: Усі отвори та гільзи планувати заздалегідь і інтегрувати в армування.

Чек-лист перед бетонуванням

  1. Перевірити правильність укладання всіх комунікацій (каналізація, вода, електрика).
  2. Переконатися, що утеплювач укладений щільно, без щілин.
  3. Усі каркаси ребер і сітка плити міцно зв’язані між собою в’язальним дротом.
  4. Встановлені пластикові фіксатори “стільчики” під усю площу сітки з кроком 60-80 см.
  5. Труби теплої підлоги надійно закріплені на сітці, опресовані та знаходяться під тиском.
  6. Арматура чиста, без бруду та льоду.
  7. Підготовлені шляхи для подачі бетону (за допомогою бетононасоса) та глибинний вібратор.

Висновок: від теорії до практики з надійним партнером

Армування Утепленої шведської плити

Утеплена Шведська Плита – це високотехнологічний фундамент, що вимагає суворого дотримання всіх етапів, і армування в ньому відіграє ключову роль. Ми переконалися, що для надійності конструкції необхідно використовувати сталеву арматуру А500С, створюючи просторові каркаси для ребер жорсткості та армуючу сітку для плити підлоги, а потім грамотно об’єднуючи їх в єдину систему. Лише такий підхід гарантує, що ваш теплий і затишний будинок стоятиме на міцному та довговічному фундаменті.

Щоб ваші плани втілилися в життя без компромісів у якості та безпеці, важливо не лише знати, як армувати, але й де придбати сертифіковані матеріали. Надійним партнером у цій справі стане металобаза Стіллар. Тут ви зможете знайти не лише сталеву арматуру класу А500С, що відповідає ДСТУ, необхідного діаметра, але й готову зварну сітку ВР-1, а також усі супутні товари: в’язальний дріт і пластикові фіксатори захисного шару, без яких неможливо виконати якісне армування за всіма правилами.

Не ризикуйте майбутнім вашого будинку! Зверніться до фахівців «Стіллар» вже сьогодні, щоб отримати професійну консультацію, розрахувати необхідну кількість матеріалів і забезпечити їх своєчасну доставку прямо на ваш об’єкт.
