Монолітне залізобетонне перекриття – це серце і скелет сучасного приватного будинку. Воно не лише розділяє поверхи, але й виконує найважливішу просторову функцію, зв’язуючи всі несучі стіни в єдину жорстку систему (діафрагму жорсткості), що забезпечує стійкість усієї будівлі. Однак його надійність і довговічність безпосередньо залежать від того, що приховано всередині – від грамотно спроєктованого і зібраного арматурного каркаса. Економія на діаметрі, неправильний крок, некоректне з’єднання вузлів або, що ще гірше, нерозуміння фізики роботи плити – це шлях до незворотних наслідків: від появи неестетичних тріщин і прогинів, відчутних під час ходьби, до загрози обвалення. Ця стаття – це детальне інженерне керівництво, у якому ми ретельно розберемо, як правильно вибрати і укласти арматуру в монолітну плиту перекриття, щоб вона стала надійною опорою вашого будинку на багато десятиліть.
Принцип роботи монолітного перекриття: чому це не просто рівна підлога?
З точки зору будівельної механіки, монолітне перекриття – це складна плита, що працює на згин у двох напрямках. Вона спирається на несучі стіни або колони і під дією навантажень (власна вага, вага стяжки, перегородок, меблів, людей) прогинається, подібно до натягнутого батута.
Цей прогин викликає складні напруження в тілі бетону:
- У центрі прольоту плити (далеко від стін) нижня частина розтягується, а верхня – стискається.
- Над опорами (стінами, колонами) картина протилежна: через защемлення країв плита вигинається, і тепер уже верхня частина розтягується, а нижня стискається.
Оскільки бетон чудово працює на стиск (клас бетону C20/25, популярний у приватному будівництві, має розрахунковий опір стиску Rb=14.5 МПа), але практично не чинить опір розтягуванню (його розрахунковий опір розтягуванню Rbt становить лише близько 1.05 МПа), уся задача сприйняття розтягувальних зусиль лягає на арматуру.
- У прольоті плити основну роботу виконує нижня арматурна сітка.
- Над опорами основну роботу виконує верхня арматурна сітка.
Ігнорування цього принципу і, як наслідок, неправильне армування приопорних зон – одна з найпоширеніших і найнебезпечніших помилок у приватному будівництві.
Вибір правильної арматури: безальтернативний стандарт за ДБН
Для несучих конструкцій, що працюють на згин, таких як плити перекриття, українські будівельні норми (ДБН В.2.6-98:2009) та інженерна практика передбачають використання лише одного типу арматури.
Сталева арматура класу А500С (згідно з ДСТУ 3760:2019)
Це гарячекатана рифлена сталь періодичного профілю, спеціально призначена для армування залізобетонних конструкцій.
- Ключова перевага – високий модуль пружності (E ≈ 200 ГПа). Це забезпечує високу жорсткість плити, мінімізує її прогини під навантаженням і гарантує, що ширина розкриття тріщин у бетоні не перевищить допустимі норми (0.3-0.4 мм).
- Надійність і передбачуваність: Усі методики розрахунку залізобетонних конструкцій базуються на спільній роботі бетону і саме сталевої арматури.
- Пластичність: Дозволяє гнути на будмайданчику додаткові елементи посилення (П-подібні стержні, “жабки”).
Чому не можна використовувати композитну (склопластикову) арматуру для перекриттів? Низький модуль пружності композитної арматури (E ≈ 45-55 ГПа) призведе до недопустимих прогинів плити. Навіть якщо плита не зруйнується під навантаженням, вона сильно “хитатиметься” під час ходьби, а на стелі нижнього поверху з часом з’являться численні тріщини. Крім того, створення правильних вузлів опирання з композитною арматурою на будмайданчику практично неможливе. Використання композитної арматури в плитах перекриття – пряме порушення будівельних норм і технологій.
Схема армування монолітного перекриття: від загального до часткового
Розглянемо армування стандартної монолітної плити товщиною 160-200 мм із прольотами до 6 метрів, що спирається по контуру на несучі стіни.
Фонове (основне) армування

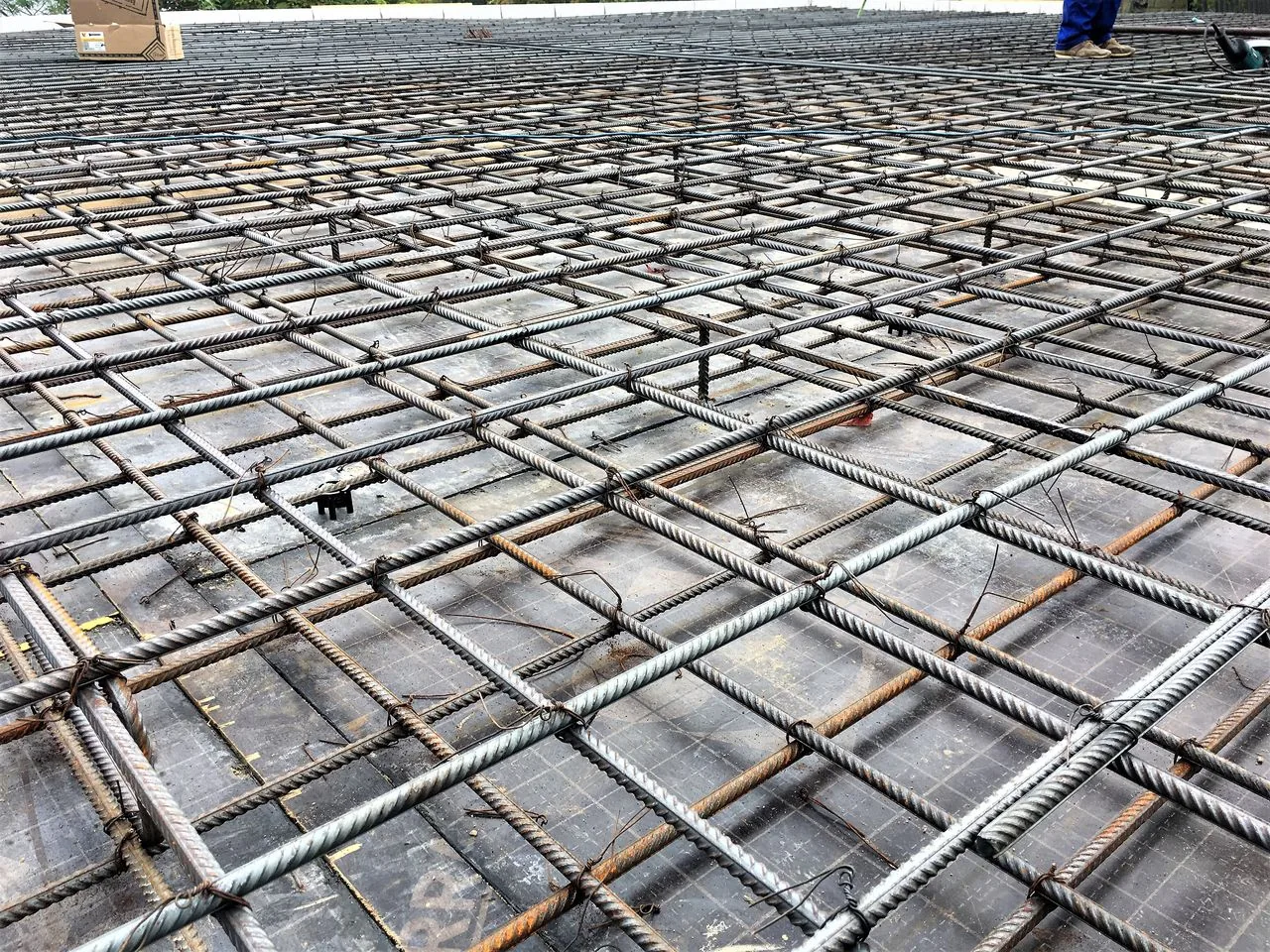

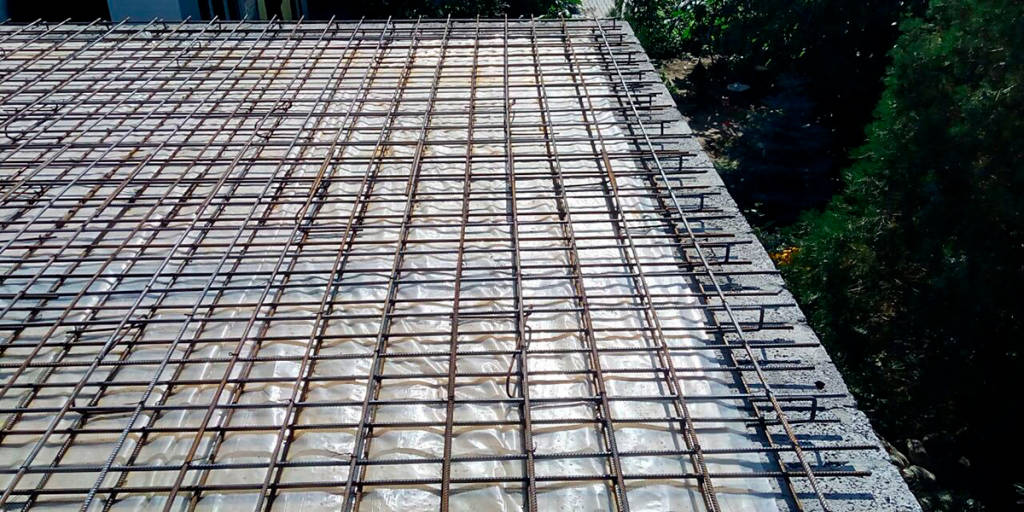

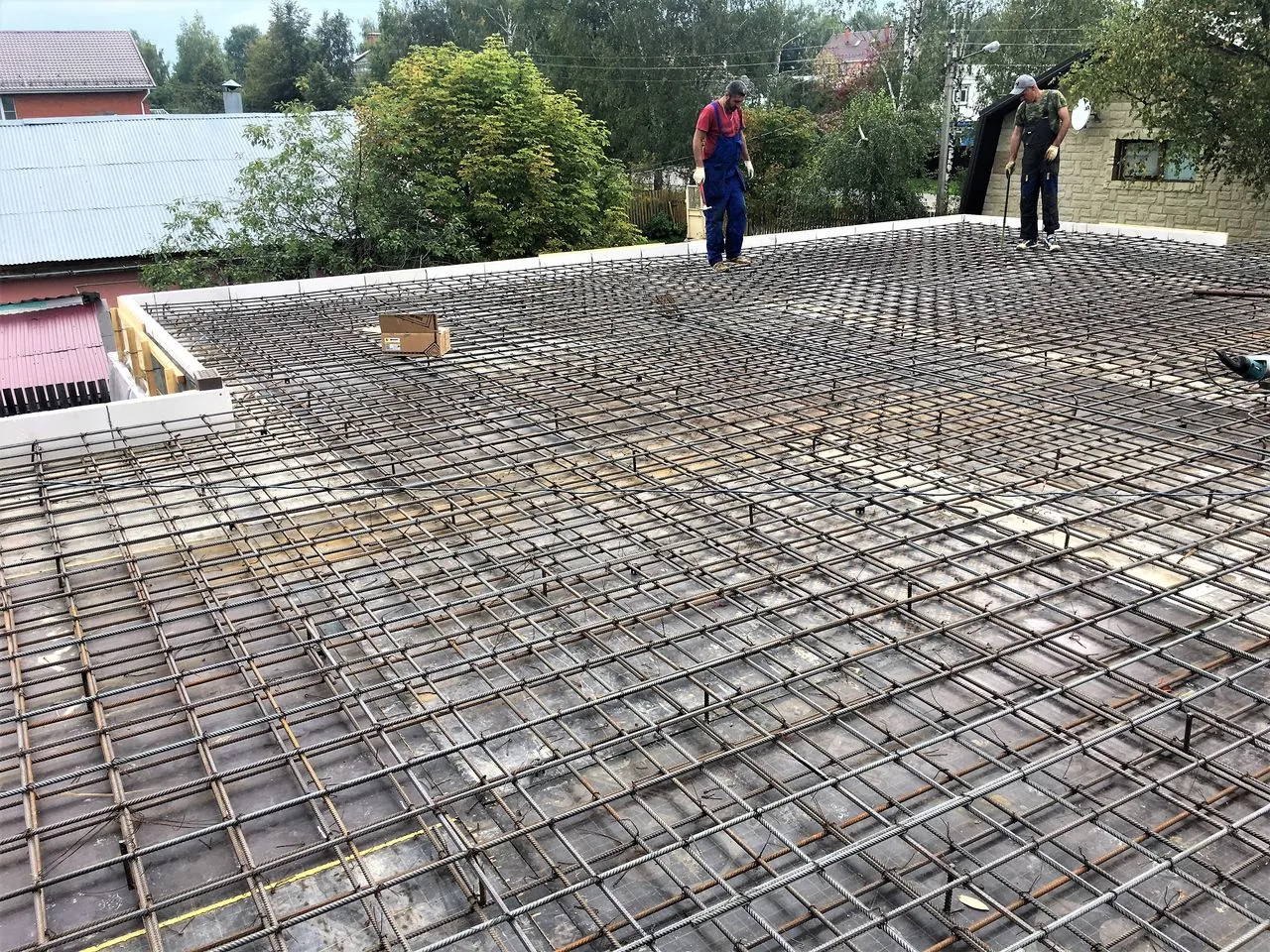

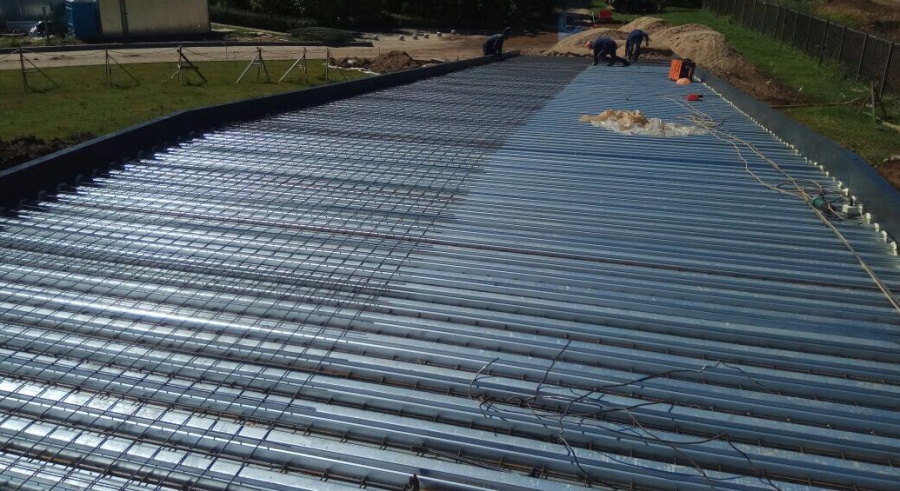

Це основний арматурний каркас, який складається з двох сіток – верхньої та нижньої.
- Нижня робоча сітка:
- Призначення: Сприймає основні розтягувальні зусилля в прольоті плити.
- Діаметр арматури: 10-12 мм. Для прольотів до 4-5 м зазвичай достатньо ⌀10 мм, для прольотів 5-6 м – ⌀12 мм.
- Крок стержнів (розмір комірки): 150х150 мм або 200х200 мм. Крок 200 мм є достатнім для більшості приватних будинків і більш економічним за витратами металу.
- Верхня конструктивна сітка:
- Призначення: Сприймає усадкові та температурні напруження, запобігає розтріскуванню верхньої зони бетону, слугує каркасом для кріплення додаткового посилення.
- Діаметр арматури: 8-10 мм.
- Крок стержнів: 200х200 мм.
Додаткове (посилювальне) армування
Це та частина армування, якою часто нехтують, але саме вона забезпечує надійність плити в найбільш навантажених місцях.
- Посилення приопорних зон (верхня сітка):
- Призначення: Сприйняття розтягувальних зусиль у верхній зоні плити над несучими стінами.
- Виконання: Між стержнями основної верхньої сітки укладаються додаткові стержні того ж або більшого діаметра (наприклад, якщо основна верхня сітка з ⌀8, то посилення з ⌀8 або ⌀10).
- Довжина стержнів посилення: Вони повинні заходити від стіни вглиб плити на 1/4 довжини прольоту (L/4). Приклад: для прольоту 6 м стержні посилення повинні мати довжину 1.5 м.
- Крок: Стержні посилення укладаються з тим же кроком, що й основна сітка (200 мм), у результаті чого крок арматури в приопорній зоні зменшується вдвічі (до 100 мм).
- Посилення прорізів (для сходів, димоходів):
- Призначення: Компенсація послаблення плити і запобігання появі тріщин у кутах прорізу.
- Виконання: По периметру прорізу (як у верхній, так і в нижній сітці) укладаються додаткові стержні діаметром не меншим за діаметр основної робочої арматури (тобто 10-12 мм). Також по кутах прорізу по діагоналі укладаються стержні довжиною 50-70 см.
Технічні деталі складання каркаса
- Захисний шар бетону: Мінімальна відстань від арматури до опалубки.
- Знизу плити: 20-25 мм.
- Зверху плити: 20-25 мм.
- З боків (торці плити): 30-40 мм.
- Для забезпечення нижнього захисного шару використовуються пластикові фіксатори “стільчики”. Їх встановлюють із кроком 60-80 см у шаховому порядку.
- Фіксація відстані між сітками: Для утримання верхньої сітки на проєктній висоті використовуються спеціальні підтримувальні каркаси – “жабки”. Вони виготовляються з арматури ⌀8-10 мм і встановлюються з кроком 60-80 см у шаховому порядку.
- Довжина нахльосту стержнів: Якщо довжини одного хлиста арматури (зазвичай 11.7 м) не вистачає, стержні з’єднують унахльост. Довжина перехльосту для арматури А500С повинна бути не менше 40 діаметрів. Приклад: для ⌀12 мм нахльост складе 12 * 40 = 480 мм, округлено 500 мм. Нахльости в сусідніх рядах повинні розташовуватися “врозбіг”.
- Анкерування в стінах: Краї арматури плити повинні надійно заділюватися (анкеруватися) у несучі стіни на глибину не менше 150-250 мм (залежно від матеріалу стіни).
Часті та критичні помилки при армуванні перекриттів
- Армування в одну сітку. Фатальна помилка. Така плита не здатна витримувати згинальні навантаження і є надзвичайно небезпечною.
- Відсутність додаткового верхнього армування над опорами. Призведе до появи тріщин на стелі вздовж стін.
- Неправильне розташування сіток. Наприклад, укладання робочої (нижньої) сітки занадто високо, ближче до центру плити, що в рази знижує її ефективність.
- Відсутність “жабок”. Верхня сітка прогинається під вагою бетону і людей, у результаті обидва пояси армування опиняються внизу плити.
- Економія на захисному шарі. Використання уламків цегли замість фіксаторів. Призводить до того, що арматура опиняється на поверхні, що неприпустимо.
- Неправильне армування прорізів. Призводить до утворення діагональних тріщин від кутів прорізу.
- Використання композитної арматури. Недопустимі прогини і хиткість перекриття.
Чек-лист перед бетонуванням
- Опалубка виставлена строго за рівнем, надійно закріплена і герметична.
- Перевірити відповідність діаметрів і кроку арматури проєкту або рекомендаціям.
- Усі перетини стержнів у сітці зв’язані в’язальним дротом (мінімум 50% перетинів).
- Установлені всі елементи додаткового армування (над опорами, навколо прорізів).
- Перевірити наявність і правильність установки пластикових фіксаторів “стільчики” (під нижньою сіткою) і “жабок” (між сітками).
- Каркас повинен бути жорстким, не прогинатися під вагою людини.
- Арматура повинна бути чистою, без бруду, масла, льоду. Легкий оранжевий наліт іржі допустимий.
- Підготовлений глибинний вібратор. Ущільнення бетону вібратором критично важливе для отримання монолітної і міцної плити.
Висновок: від теорії до практики з надійним партнером
Монолітне перекриття – це складна інженерна конструкція, що вимагає бездоганного виконання. Ми переконалися, що його довговічність і безпека на 90% залежать від грамотно зібраного арматурного каркаса. Запам’ятайте ключові принципи: використання сталевої арматури класу А500С, обов’язкова наявність двох арматурних поясів, правильне посилення приопорних зон і прорізів, а також суворе дотримання захисних шарів.
