Балка двотаврова

СортаментЦіна, грн 1 м.п./1 листдо 0,5 тнвід 0,5 тнвід 3 тнвід 5 тнВага, кг 1 м.п./1 листЦіна 1 різу.
Балка двотаврова 10 IPE314,16 36 960 36 740 36 520 36 300 8,540,0
Балка двотаврова 12 IPE406,56 36 960 36 740 36 520 36 300 1142,0
Балка двотаврова 14 IPE541,24 38 660 38 440 38 220 38 000 1450,0
Балка двотаврова 16 IPE651,41 39 360 39 140 38 920 38 700 16,5560,0
Балка двотаврова 18 IPE814,32 41 760 41 540 41 320 41 100 19,570,0
Балка двотаврова 20 IPE1 004,86 42 760 42 540 42 320 42 100 23,580,0
Балка двотаврова 24 - 45 договірна договірна договірна договірна
Квадрат 8х820,70 36 960 36 740 36 520 36 300 0,5610,0

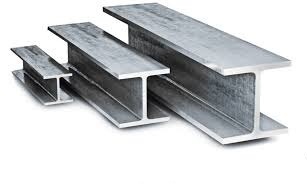

Балка двотаврова призначена для прийому вертикального (іноді — горизонтального) навантаження від частин споруди з подальшою передачею цього навантаження несучих елементів конструкції або рівному її розподілу по всій опорній площі. Двотавр за формою нагадує дві з’єднані букви “Т”. Це таври, які разом утворюють двутавр. Балка двотаврова широко використовується в будівництві та автомобільній промисловості. Вона є обов’язковою складовою перекриттів будинків, видобувних шахт і мостів, утримуючи і перерозподіляючи вагу конструкції.

Балка двотаврова
Балка двотаврова

Різновиди двотаврових балок

На сьогоднішній день налагоджено випуск різних видів двотаврових балок, які відрізняються один від одного не тільки ціною, але й формою, розміром, хімічним складом матеріалу, а також низкою інших особливостей.

Форма різних типів балок залежить від розташування планок — паралельно або з ухилом. Останні класифікуються на:

  • Звичайні — мають нахил внутрішніх планок 6-12 %, відповідно до Держстандарту 8239-89.
  • Спеціальні — мають великий градус нахилу та специфічну сферу застосування.

ГОСТом 19425-74 визначені два різновиди спеціальних двотаврових балок з ухилом, кожна з яких позначена певною буквою:

  • М — двотаври з ухилом внутрішніх граней до 12%, використовувані для підвісних шляхів.
  • С — двотаври з ухилом до 16%, застосовувані для шахтних стволів.

У свою чергу, двотаври з паралельними гранями діляться на такі підвиди:

  • Б — нормальні;
  • Д — середньополичні;
  • К — колонні;
  • У — вузькополичні;
  • Ш — широкополичні.

Cортамент, гости, розміри двотаврових балок

При виборі двотаврів слід керуватися зовнішніми характеристиками виробів: висотою балки, товщиною стінки, а також товщиною й шириною полиць. Усі розміри чітко визначені ГОСТом 8239-72, а кожна балка, залежно від висоти, вказана під конкретним номером. Так, двотавр 16 має висоту 160 мм, двотавр 20 — 200 мм і т.д.

Особливу увагу при виборі потрібно звернути на товщину полиці. Для двотаврових балок з похилими гранями дана величина є змінною і її визначають як середню товщину полиці. Окрема характеристика, необхідна для розрахунку – це вага погонного метру або теоретична вага балки двотаврової.

Довжина балок може становити 4-12 метрів і визначатися як мірна, немірна. Матеріалом для виготовлення двотаврових балок, як правило, служить вуглецева та низьколегована сталь.

При зверненні в нашу компанію Вам буде надана професійна консультація фахівців, які допоможуть підібрати двотаврові балки відповідно до Ваших вимог.
