Монолітні бетонні стіни в приватному будівництві асоціюються з максимальною міцністю, надійністю та довговічністю. Вони здатні витримувати величезні навантаження, не бояться вологи та вогню. Однак навколо їх армування існує безліч міфів і помилок. Одні забудовники, прагнучи заощадити, заливають бетон практично без арматури, покладаючись на його “кам’яну” міцність. Інші, навпаки, надмірно перестраховуються, перетворюючи стіну на дорогий “бронежилет” із надлишковою кількістю металу. Де ж золота середина? Коли арматура в стіні – це життєво важливий конструктивний елемент, а коли – лише страховка від усадкових тріщин? Неправильне рішення в цьому питанні може призвести або до невиправданих витрат, або, що набагато гірше, до втрати несучої здатності стіни та загрози безпеці всього будинку. Ця стаття – це детальне інженерне керівництво, засноване на чинних будівельних нормах України (ДБН), яке допоможе вам розібратися, в яких випадках і як саме потрібно армувати бетонні стіни, щоб вони були по-справжньому міцними та надійними.
Принцип роботи бетонної стіни: стиснення, згин і стійкість
На відміну від балок або плит перекриття, які працюють переважно на згин, основне завдання стіни – працювати на стиснення під дією вертикальних навантажень від вищих поверхів і даху. Бетон чудово справляється зі стисненням (наприклад, популярний у приватному будівництві клас бетону C20/25 має розрахунковий опір стисненню Rb=14.5 МПа), але його міцність на розтяг мізерна (розрахунковий опір розтягу Rbt для того ж класу бетону становить лише близько 1.05 МПа, тобто майже в 14 разів менше). Тому, якби стіна була ідеально рівною, ідеально центровано навантаженою і не зазнавала жодних інших впливів, її можна було б і не армувати. Але в реальності все набагато складніше.
На стіну діють і інші, не менш важливі навантаження, які викликають згин і розтяг:
- Ексцентриситет навантаження: Навантаження від перекриттів майже ніколи не прикладається строго по центру ваги перерізу стіни. Зміщення точки прикладання сили (N) відносно центра називається ексцентриситетом (e). Це зміщення створює згинальний момент (M = N × e), який намагається “вигнути” стіну. Стіна починає працювати не тільки на стиснення, але й на позacentrove стиснення зі згином.
- Горизонтальні навантаження:
- Вітровий тиск: Особливо актуально для високих і довгих стін. Згідно з ДБН В.1.2-2:2006 «Навантаження і впливи», для південних регіонів України, включаючи Одеську область, нормативне значення вітрового тиску може досягати 0.47-0.55 кПа. Для стіни висотою 3 м і довжиною 10 м це створює горизонтальну силу близько 1.5 тонни, яка намагається “перекинути” або “зламати” стіну.
- Тиск ґрунту: Для підвальних і підпірних стін це основне навантаження. На глибині 3 метра тиск вологого суглинку може створювати згинальний момент, що вимагає серйозного силового армування.
- Втрата стійкості (поздовжній згин): Довгі та тонкі стіни під вертикальним навантаженням можуть втратити стійкість і “вигнутися”, подібно до стиснутої лінійки, навіть при ідеально центральному прикладанні навантаження. Це явище залежить від співвідношення висоти стіни до її товщини (гнучкості). Арматурний каркас значно підвищує опір стіни втраті стійкості.
- Температурно-усадкові напруги: Бетон під час твердіння дає усадку (зменшується в об’ємі) через хімічні реакції гідратації цементу та випаровування води. Цей процес нерівномірний і викликає внутрішні розтягуючі напруги. Аналогічно діють і добові/сезонні перепади температур. Без арматури ці напруги призводять до появи хаотичних тріщин.
Саме для протидії згину, розтягу від згину, втраті стійкості та усадковим деформаціям і потрібна арматура. Вона перетворює крихкий бетон на пластичний і надійний залізобетон.
Коли армування НЕОБХІДНЕ і є критично важливим?
Армування є обов’язковим елементом конструкції в таких випадках:
- Несучі стіни: Якщо стіна сприймає навантаження від плит перекриття, балок, даху. У цьому випадку вона є частиною силового каркаса будівлі, і її армування розраховується на сприйняття вертикальних і згинальних навантажень.
- Стіни підвалів і цокольних поверхів: Вони працюють як підпірні стіни, утримуючи величезний тиск ґрунту та ґрунтових вод. Армування тут сприймає колосальні згинальні моменти.
- Підпірні стіни на ділянці: Утримують масу ґрунту на схилах. Армуются за тим же принципом, що й стіни підвалів.
- Довгі та високі стіни (більше 3 м у висоту і 6 м у довжину): Навіть якщо вони не є несучими, їх необхідно армувати конструктивно для запобігання втраті стійкості та утворенню великих усадкових тріщин.
- Стіни в сейсмічно активних районах: В Україні до таких зон належать деякі райони Карпат і південь Одеської області. Тут потрібне спеціальне армування за розрахунком для сприйняття динамічних навантажень.
Коли можна обійтися мінімальним (конструктивним) армуванням?
У деяких випадках силове армування не потрібне, і достатньо встановити мінімальну конструктивну сітку.
- Ненесучі перегородки: Монолітні перегородки всередині будинку, які не несуть навантаження від перекриттів. Армування тут потрібне лише для запобігання усадковим тріщинам.
- Низькі паркани та декоративні стінки (висотою до 1-1.5 м): Якщо вони не виконують функцію підпірних.
- Стіни невеликих господарських будівель (сараїв, літніх кухонь) з легким дахом, де навантаження мінімальні.
Важливо: Рішення про відмову від силового армування має прийматися свідомо, з повним розумінням усіх навантажень, що діють на стіну. У разі сумнівів завжди краще перестрахуватися і закласти мінімальний силовий каркас.
Вибір арматури: тільки сталь
Як і для інших відповідальних несучих конструкцій, для армування стін використовується виключно сталева арматура класу А500С (згідно з ДСТУ 3760:2019). Її високий модуль пружності забезпечує необхідну жорсткість і запобігає втраті стійкості стіни. Використання композитної арматури в несучих стінах не допускається будівельними нормами.
Схеми армування: від підпірної до несучої стіни

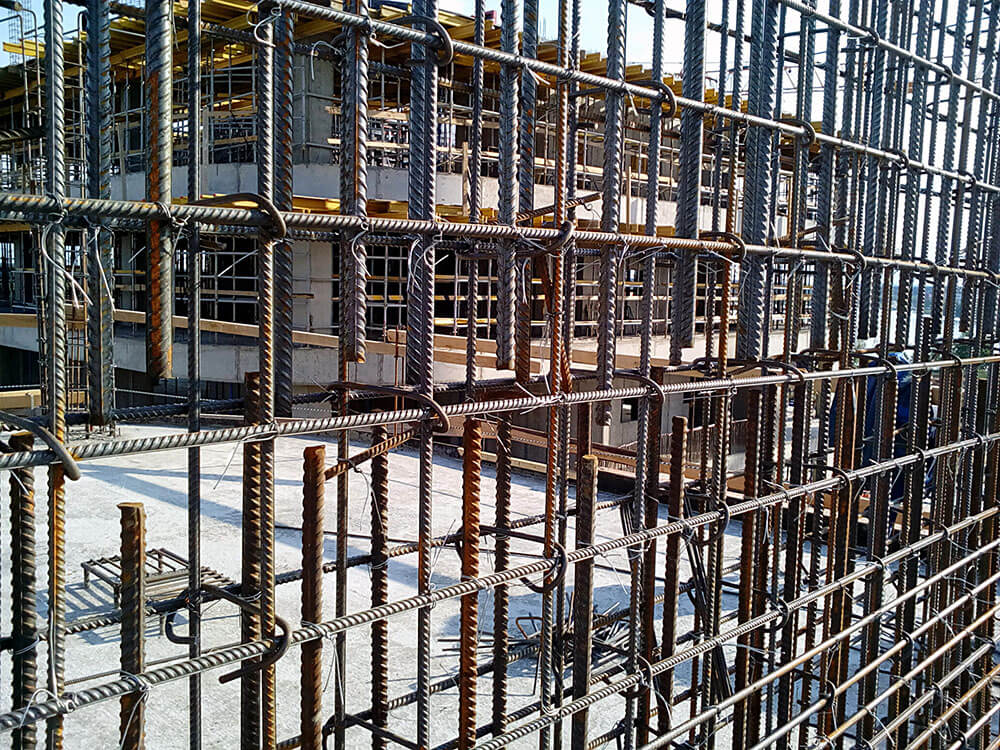

Армування стін виконується просторовими каркасами, що складаються з вертикальних і горизонтальних стержнів, які утворюють одну або дві сітки.
1. Конструктивне армування (для ненесучих стін)
- Схема: Достатньо однієї сітки, розташованої по центру перерізу стіни.
- Діаметр арматури: 8-10 мм.
- Крок стержнів (розмір комірки): 200х200 мм або 300х300 мм.
2. Силове армування (для несучих стін і стін підвалів)
Тут завжди використовується подвійний каркас – дві вертикальні сітки, розташовані біля зовнішньої та внутрішньої граней стіни.
- Вертикальна арматура (робоча):
- Призначення: Сприймає вертикальне навантаження та згинальні моменти.
- Діаметр: 10-14 мм. Для одноповерхових будинків з легкими перекриттями зазвичай достатньо ⌀ 10 мм. Для двоповерхових будинків або при великих навантаженнях – ⌀ 12-14 мм.
- Крок стержнів: 150-250 мм.
- Горизонтальна арматура (розподільна):
- Призначення: Розподіляє навантаження між вертикальними стержнями, сприймає усадкові та температурні напруги.
- Діаметр: 8-10 мм.
- Крок стержнів: 200-300 мм.
3. Армування кутів і примикань
Це критично важливі вузли, що забезпечують просторову жорсткість будівлі.
- Правильне рішення: Арматура однієї стіни повинна заводитися в сусідню стіну з Г-подібним згином. Довжина анкерування (заводу в сусідню стіну) повинна бути не менше 40-50 діаметрів арматури. Просте перехрещення стержнів неприпустиме!
- Для додаткової надійності кути посилюють діагональними гнутими елементами.
4. Армування прорізів (двері, вікна)
Проріз послаблює стіну і є концентратором напружень.
- Правильне рішення: По всьому периметру прорізу встановлюється додаткове П-подібне посилення зі стержнів того ж діаметра, що й основна вертикальна арматура. Довжина “ніжок” П-подібних стержнів повинна бути не менше довжини анкерування (40-50 діаметрів).
- По кутах прорізу встановлюються додаткові діагональні стержні для запобігання появі косих тріщин.
5. З’єднання стіни з фундаментом і перекриттям
- З фундаментом: Із фундаменту повинні бути заздалегідь залишені вертикальні випуски арматури. Каркас стіни в’яжеться до цих випусків з нахлестом не менше 40-50 діаметрів.
- З перекриттям: Вертикальні стержні стіни повинні заходити в плиту перекриття, загинатися і анкеруватися в ній, зв’язуючи конструкції в єдине ціле.
Чек-лист перед бетонуванням
- Опалубка виставлена строго вертикально, надійно закріплена і герметична.
- Перевірити відповідність діаметрів і кроку арматури проєкту або рекомендаціям.

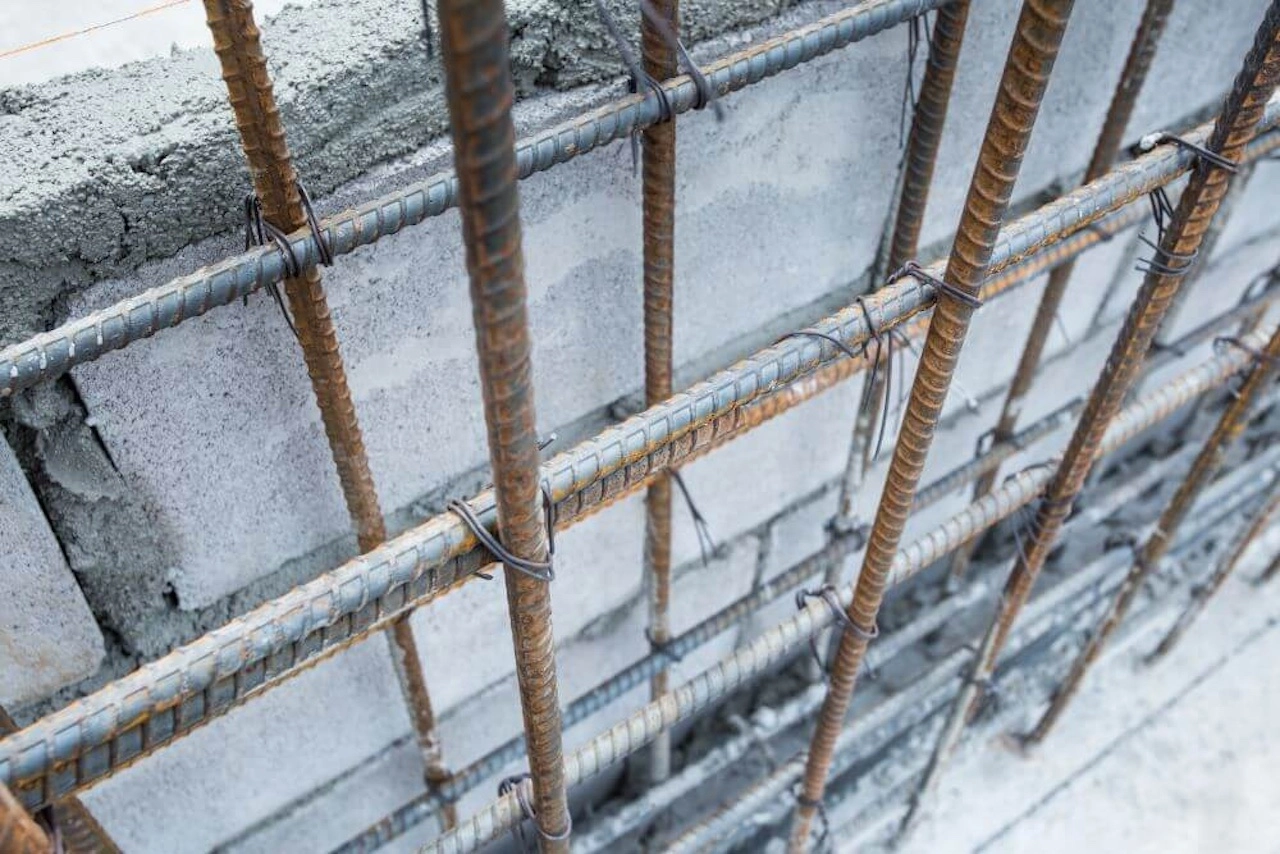

- Усі перетини стержнів зв’язані в’язальним дротом. Каркас повинен бути жорстким.
- Особливу увагу приділити вузлам: правильність армування кутів, примикань і прорізів.
- Встановлені пластикові фіксатори “зірочки” для забезпечення захисного шару бетону з усіх боків (не менше 30-40 мм). Арматура ніде не повинна торкатися опалубки.
- Перевірена правильність з’єднання каркаса стіни з випусками з фундаменту.
- Арматура очищена від бруду, масла, льоду.
- Підготовлений глибинний вібратор. Для отримання щільної і міцної стіни пошарове вібрування бетону обов’язкове!
Висновок: від теорії до практики з надійним партнером
Бетонна стіна – це надійна і довговічна конструкція, але тільки за умови грамотного армування. Ми переконалися, що в більшості випадків, особливо для несучих і підземних стін, армування є не просто бажаним, а критично необхідним елементом, що забезпечує міцність і стійкість. Ключові принципи успіху: використання сталевої арматури А500С, створення подвійного просторового каркаса для несучих стін, правильне посилення вузлів і прорізів і неухильне дотримання товщини захисного шару бетону.
