Навіс для автомобіля – це не просто захист від дощу та сонця. Це капітальна конструкція, яка повинна витримувати серйозні снігові та вітрові навантаження, характерні для клімату України. Вибір профільної труби “на око” або, що ще гірше, спроба заощадити на товщині стінки – це прямий шлях до катастрофи: прогнутої під першим снігом покрівлі, деформованого каркасу або, в найгіршому випадку, повного руйнування конструкції та пошкодження автомобіля. Неправильно підібрана труба – це не просто зіпсований матеріал, це відкладений ризик і дорогий ремонт у майбутньому. Ця стаття – це детальне інженерне керівництво, засноване на чинних будівельних нормах України (ДБН), яке допоможе вам розібратися в марках сталі, розрахувати навантаження та вибрати саме ту профільну трубу, яка забезпечить вашому навісу максимальну надійність і довговічність.
Анатомія навантажень: що повинен витримати ваш навіс?
Щоб грамотно вибрати трубу, потрібно чітко розуміти, яким випробуванням вона піддаватиметься. Усі навантаження поділяються на дві великі групи.
Постійні (статичні) навантаження
Це вага самої конструкції, яка діє завжди.
- Вага каркаса: Залежить від перерізу та товщини труб.
- Вага покриття:
- Стільниковий полікарбонат (8-10 мм): ~1.5 – 1.7 кг/м².
- Монолітний полікарбонат (4 мм): ~4.8 кг/м².
- Профнастил (0.45 мм): ~4.5 – 5.0 кг/м².
- Металочерепиця: ~5.5 кг/м².
Тимчасові (динамічні) навантаження – головний фактор ризику
Це змінні навантаження, від яких залежить, чи витримає ваш навіс. В Україні вони регламентуються ДБН В.1.2-2:2006 «Навантаження і впливи».
- Снігове навантаження: Це основна руйнівна сила для навісів. Україна поділена на кілька снігових районів.
- Як розрахувати: Розрахункове снігове навантаження (S) обчислюється як добуток нормативного значення (Sg) на коефіцієнт, що враховує форму покрівлі. Для плоскої або односхилої покрівлі навісу цей коефіцієнт близький до 1.
- Приклади для регіонів України:
- I район (Одеська, Херсонська обл.): Sg = 89 кг/м².
- II район (Київська, Полтавська, Дніпропетровська обл.): Sg = 128 кг/м².
- III район (Харківська, Сумська обл.): Sg = 157 кг/м².
- IV район (Львівська, Чернігівська обл.): Sg = 177 кг/м².
- V район (Карпати): Sg = 192 кг/м².
- Приклад: для стандартного навісу 6х4 м (24 м²) у Київській області загальне снігове навантаження на покрівлю складе 24 м² * 128 кг/м² = 3072 кг! Саме цю вагу повинен витримати ваш каркас.
- Вітрове навантаження: Не менш важливе, особливо для навісів із великою площею покрівлі. Вітер створює не тільки тиск на навітряну сторону, але й підіймальну силу (ефект крила літака) на підвітряній.
- Як розрахувати: Залежить від вітрового району, висоти конструкції та її форми. Для відкритих навісів вітрове навантаження може бути дуже значним.
Вибір труби: три кити надійності
Вибір труби для навісу базується на трьох ключових параметрах: матеріалі та стандарті виготовлення, розмірі перерізу і, що найважливіше, товщині стінки.
1. Матеріал і стандарт: гарантія якості
- Марка сталі: Для виготовлення несучих конструкцій навісів використовується вуглецева сталь звичайної якості, найчастіше марки Ст3сп/пс (згідно ДСТУ 2651 / ГОСТ 380). Ця сталь має оптимальне поєднання міцності (межа плинності не менше 245 МПа), пластичності (відносне подовження не менше 25%) і хорошої зварюваності. Маркування “сп” (спокійна) і “пс” (напівспокійна) вказує на ступінь розкислення сталі; для зварних конструкцій підходять обидва варіанти, але “сп” вважається більш якісною і однорідною.
- Стандарт на трубу: Переконайтеся, що труба виготовлена за ДСТУ 8940:2019 (для прямокутних) або ГОСТ 8639-82 (для квадратних профільних труб). Купівля труби, що відповідає стандарту, гарантує, що її геометричні розміри (наприклад, допуски на кривизну не більше 2 мм на 1 м довжини), механічні властивості та хімічний склад відповідають нормативам. Вимагайте у продавця сертифікат якості на партію.
2. Розмір перерізу: квадрат для стійок, прямокутник для балок
Правильний розподіл металу в перерізі – ключ до ефективності конструкції.
- Вертикальні стійки (опори): Відчувають переважно осьовий стиск від ваги конструкції та згин від вітрового навантаження, яке може діяти з будь-якого боку. Для них ідеально підходить квадратна труба, оскільки вона має однакову жорсткість (момент інерції) в обох площинах і краще чинить опір втраті стійкості (поздовжньому згину).
- Рекомендовані розміри:
- Для невеликих козирків над входом: 60х60 мм.
- Для стандартних навісів на 1-2 авто (висотою до 2.5 м): 80х80 мм, 100х100 мм. Для вищих навісів (>3 м) або у вітряних районах слід вибирати переріз 100х100 мм і більше.
- Рекомендовані розміри:
- Горизонтальні балки та ферми: Працюють переважно на згин від ваги снігу. Тут максимально ефективна прямокутна труба, встановлена “на ребро” (високою стороною вертикально).
- Інженерний факт: Міцність балки на згин визначається її моментом опору перерізу (W). У труби 80х40 мм, встановленої “на ребро”, W ≈ 14.5 см³. У тієї ж труби, що лежить “пластом”, W ≈ 8.1 см³. Різниця в міцності – майже у 1.8 раза! Неправильна установка прямокутної труби зводить нанівець усі її переваги.
- Рекомендовані розміри:
- Для прогонів (обрешітки): На них безпосередньо лягає покрівельний матеріал. Крок прогонів 60-80 см. Підійде труба 40х20 мм, 50х25 мм, 60х30 мм.
- Для несучих балок і ферм (проліт 4-6 м): Використання одиночної балки вимагатиме дуже великого перерізу (наприклад, 140х100). Набагато ефективніше використовувати зварну ферму. Пояси (верхній і нижній) такої ферми можна виготовити з труби 60х30 мм, 60х40 мм, 80х40 мм, а внутрішні розкоси та стійки – з 40х20 мм або 30х30 мм. Ферма дозволяє перекрити великий проліт із меншими витратами металу.
3. Товщина стінки: найважливіший параметр
Саме тут криється різниця між надійною конструкцією та небезпечною. Економія на товщині стінки – найпоширеніша і критична помилка.
- 2.0 мм: Мінімально допустима товщина і лише для другорядних елементів (обрешітка, розкоси ферм) у південних регіонах України. Використовувати її для несучих стійок і балок у центральних і північних регіонах – надзвичайно ризиковано! Основні ризики: втрата місцевої стійкості (стінка “схлопується” в місці максимальної напруги) і низька корозійна стійкість (втрата 0.5 мм металу від іржі означає втрату 25% несучої здатності).
- 3.0 мм: “Золотий стандарт” для надійного приватного навісу у більшості регіонів України (включаючи Київську). Забезпечує необхідний запас міцності для протистояння стандартним сніговим і вітровим навантаженням, а також достатній “запас на корозію”.
- Рекомендується для: стійок 80х80 і 100х100, основних балок і поясів ферм із труби 60х40, 80х40, 100х50.
- 4.0 мм і більше: Використовується для особливо відповідальних і важконавантажених конструкцій:
- Навіси з великими прольотами (понад 6-7 метрів).
- Конструкції в регіонах із максимальним сніговим навантаженням (Карпати, IV і V райони).
- Навіси, на які можливий динамічний удар від сходу снігу з покрівлі основної будівлі. У цьому випадку навантаження може короткочасно перевищувати нормативне в кілька разів.
Практичний приклад: Розрахунок для навісу 6х5 м у Києві
Давайте проведемо більш детальний розбір для конкретного прикладу, щоб зрозуміти логіку вибору кожного елемента.
Вихідні дані:
- Розміри: Довжина 6 м, ширина (проліт) 5 м.
- Регіон: м. Київ (II сніговий район).
- Покриття: Стільниковий полікарбонат товщиною 10 мм.
- Конструктивна схема: Арочний або односхилий навіс на 6 опорах (3 пари), відстань між опорами вздовж навісу – 3 м. Поперек навісу встановлюються несучі ферми з кроком 1.5 м (всього 5 ферм).
Крок 1. Детальний збір навантажень
- Постійні навантаження (нормативні):
- Вага полікарбонату 10 мм: 1.7 кг/м².
- Вага сталевого каркаса (усереднено для такої конструкції): 15 кг/м².
- Разом постійне навантаження: 1.7 + 15 = 16.7 кг/м².
- Тимчасові навантаження (нормативні):
- Снігове навантаження для II району (Київ): Sg = 128 кг/м².
- Розрахункове навантаження (з коефіцієнтами надійності за ДБН):
- Для постійних навантажень γ<sub>f</sub> = 1.1.
- Для снігового навантаження γ<sub>f</sub> = 1.4 (для II району).
- Повне розрахункове навантаження на 1 м²: (16.7 кг/м² * 1.1) + (128 кг/м² * 1.4) = 18.37 + 179.2 = 197.6 кг/м².
Крок 2. Розрахунок навантаження на елементи
- Навантаження на поперечну ферму:
- Вантажна площа однієї ферми: Ширина прольоту * Крок ферм = 5 м * 1.5 м = 7.5 м².
- Повне розрахункове навантаження на ферму: 7.5 м² * 197.6 кг/м² = 1482 кг. Це навантаження розподілиться по всій довжині ферми.
- Навантаження на центральну стійку:
- Центральна стійка сприймає половину навантаження з двох прилеглих до неї ферм.
- Навантаження на стійку: (1482 кг / 2) + (1482 кг / 2) = 1482 кг (без урахування вітрового навантаження).
Крок 3. Підбір перерізів (рекомендований мінімум)
- Стійки (6 шт.): Навантаження ~1.5 тонни на стиск + згин від вітру. Для забезпечення стійкості та жорсткості оптимальним вибором буде квадратна труба 100х100х3 мм. Труба 80х80х3 мм працюватиме на межі, без запасу міцності.
- Несучі ферми (5 шт., проліт 5 м):
- Пояси (верхній і нижній): Працюють на стиск і розтягнення. Для сприйняття навантаження в 1.5 тонни знадобиться прямокутна труба 50х25х2 мм або 40х40х2 мм.
- Розкоси та стійки ферми: Сприймають менші навантаження. Достатньо труби 30х20х2 мм або 25х25х2 мм.
- Важливо: Зварювальні роботи при виготовленні ферм повинні бути виконані якісно, з повним проваром вузлів, можливо з використанням підсилювальних “косинок” із листового металу.
- Прогони (обрешітка): Укладаються поверх ферм для кріплення полікарбонату. Крок 60-70 см. Навантаження на них невелике. Підійде прямокутна труба 40х20х2 мм, встановлена “на ребро”.

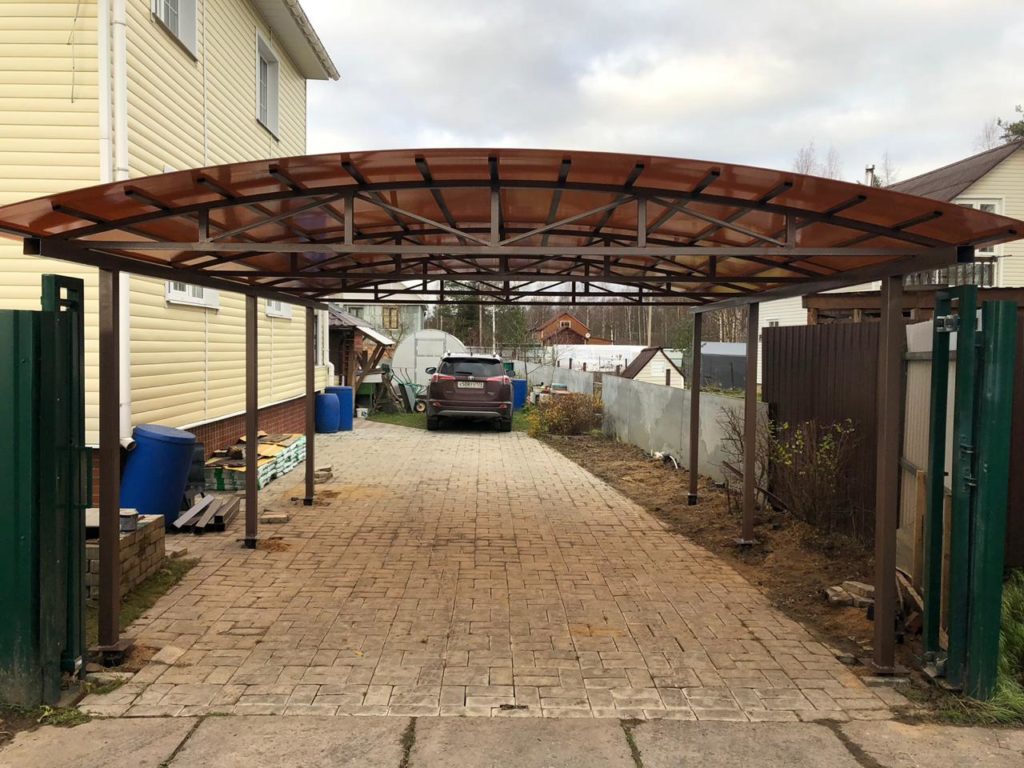

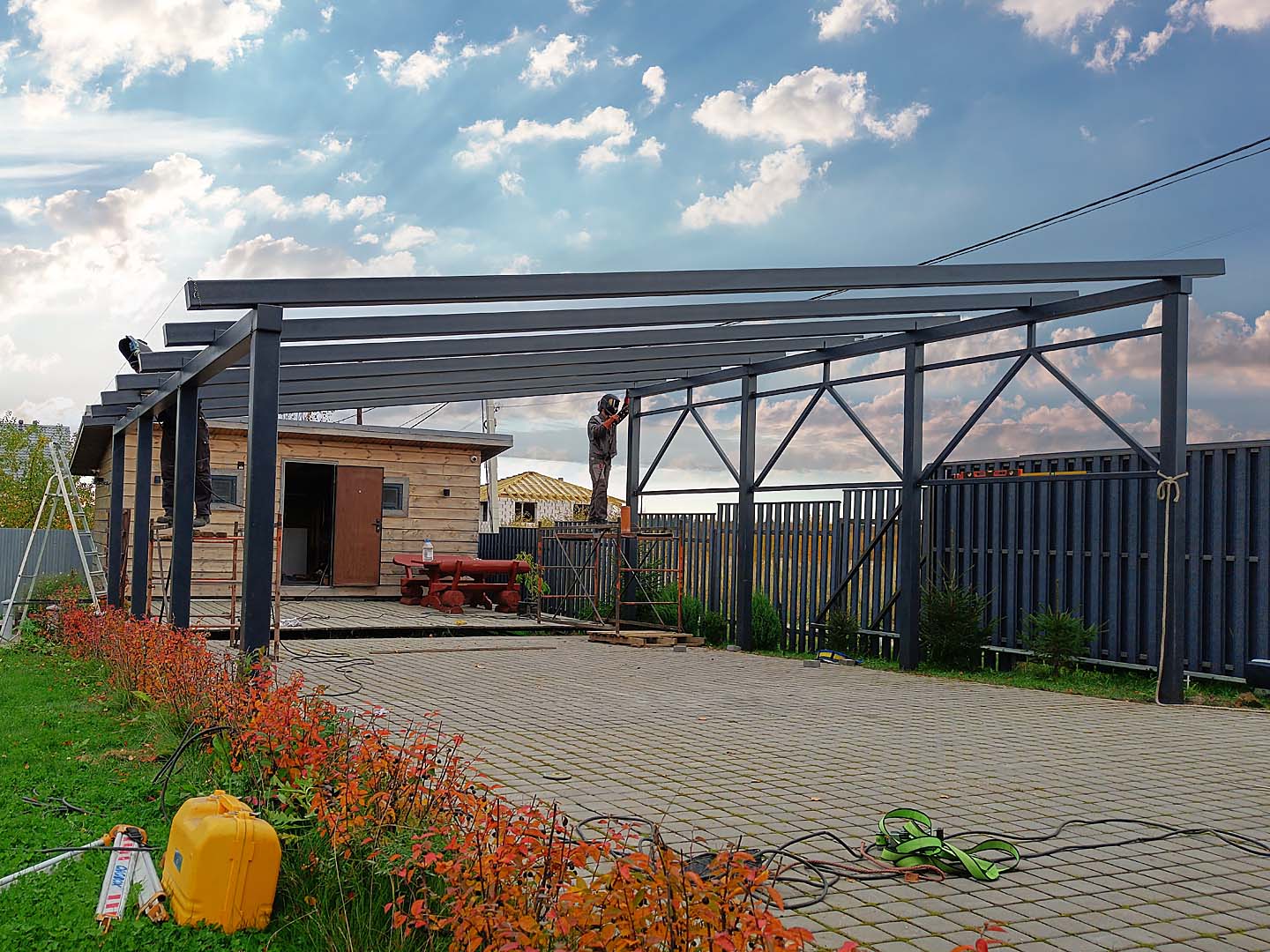

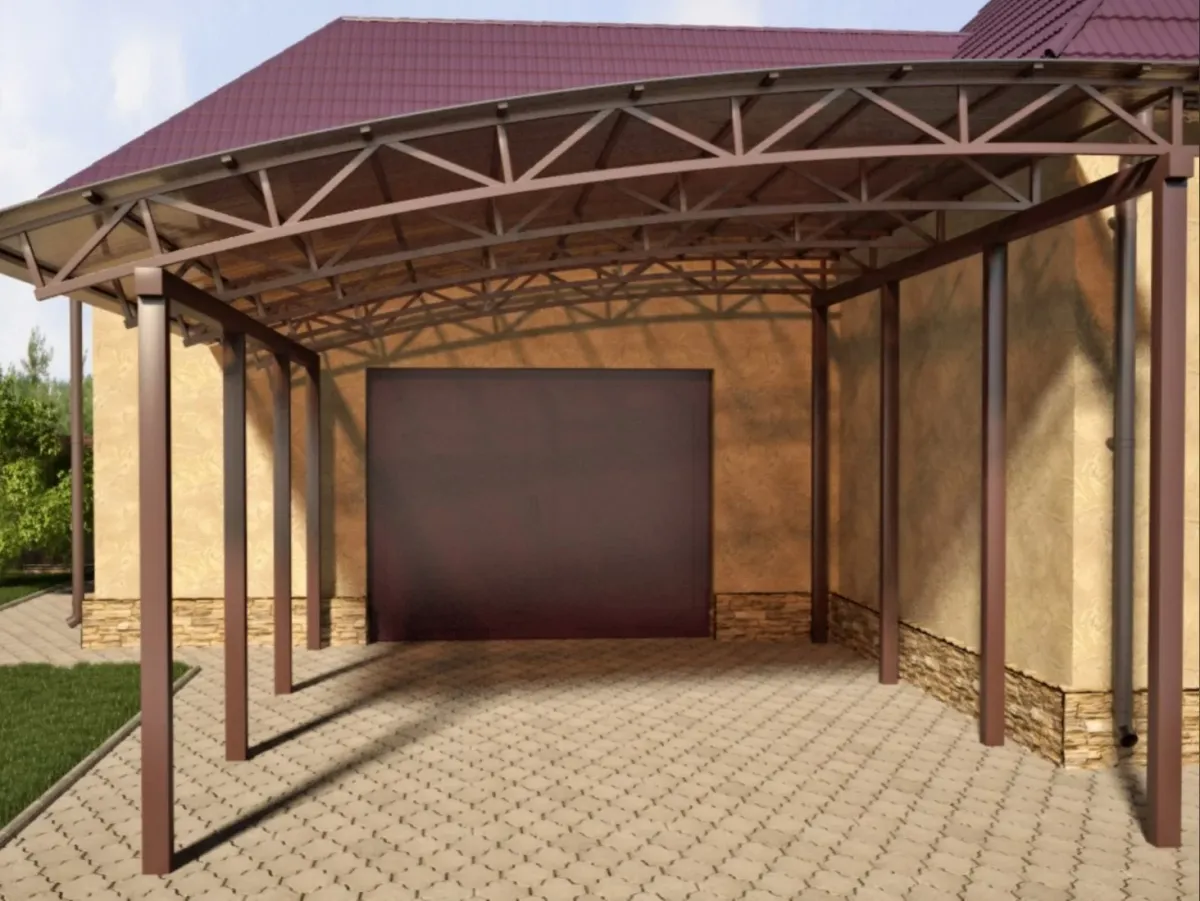

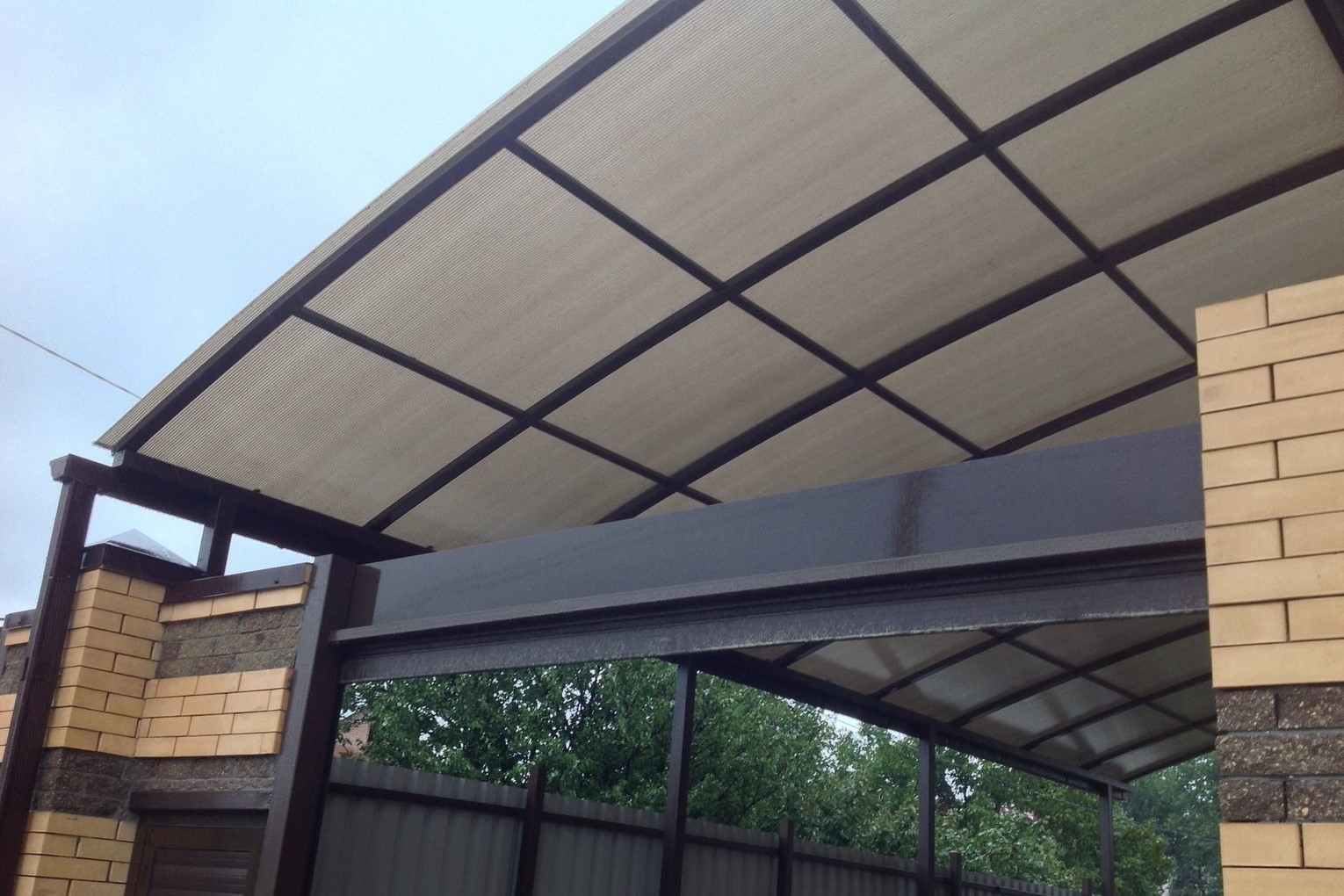

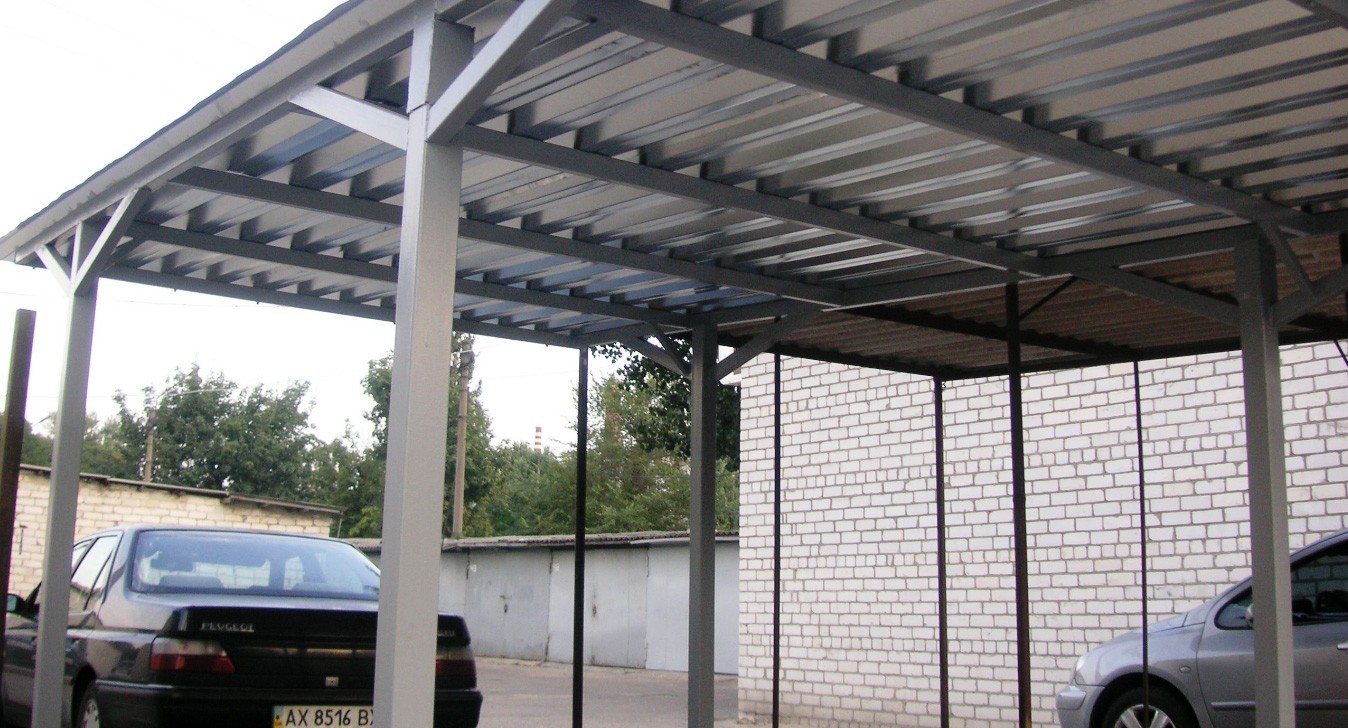

Профільна труба для навісу над автостоянкою
Вибір профільної труби для навісу – це інженерне завдання, де не можна покладатися на інтуїцію. Ми переконалися, що для надійної та довговічної конструкції в умовах України необхідно враховувати кліматичні навантаження (в першу чергу, снігові), правильно підбирати переріз труби для кожного елемента (квадрат для стійок, прямокутник для балок) і, найголовніше, не економити на товщині стінки, приймаючи за основу 3 мм для несучих елементів.
