Що потрібно знати про маркування арматури: як розібратися в цифрах і буквах?

Арматура – це один із ключових елементів залізобетонних конструкцій. Її міцність, пластичність, зчеплення з бетоном і корозійна стійкість визначають надійність усієї конструкції. Однак вибрати відповідну арматуру без знання її маркування може бути складно.

Маркування містить інформацію про:

• Класі міцності та хімічному складі сталі.
• Діаметрі та профілі (рифлена або гладка).
• Здатності до зварювання і стійкості до корозії.

Якщо вибрати арматуру неправильно, це може призвести до зниження міцності конструкції, прискореного руйнування бетону і додаткових витрат. У цій статті ми розберемося, як читати маркування арматури, на які параметри звертати увагу і як вибрати оптимальний варіант для різних будівельних завдань.

Які стандарти регулюють маркування арматури?

У різних країнах діють різні нормативи, що визначають вимоги до арматури. В Україні, країнах СНД і Європі застосовуються стандарти, що регламентують хімічний склад, механічні властивості, метод виробництва і способи перевірки якості. Ці стандарти важливі не тільки для виробників, а й для будівельників, оскільки їх дотримання гарантує безпеку і довговічність конструкцій.

ГОСТ 5781-82 – радянський стандарт арматури

Цей стандарт, розроблений ще в СРСР, досі використовується в низці країн, включно з Україною та Росією. Він поширюється на гарячекатану арматуру і включає класи A1, A2, A3, A4, A5 і A6.

• Клас A1 (A240) – гладка арматура, застосовується для ненесучих елементів і конструкцій, де зчеплення з бетоном не є критичним.
• Клас A2 (A300) – застарілий стандарт, практично не застосовується.
• Клас A3 (A400) – найпоширеніша рифлена арматура, підходить для фундаментів, перекриттів, колон.
• Класи A4–A6 – використовуються для мостів, висотних і промислових об’єктів, мають високу міцність.

Недоліки ГОСТ 5781-82:

• Застаріла система класифікації, яка не враховує сучасні технології виробництва сталі.
• Не регламентує термомеханічно зміцнену арматуру.
• Не містить вимог щодо зварюваності арматури.

Порада: Якщо ви купуєте арматуру за ГОСТ 5781-82, уточнюйте, чи відповідає вона більш сучасним вимогам ДСТУ.

ДСТУ 3760:2006 – український стандарт арматурної сталі

Цей стандарт розроблений спеціально для України і враховує сучасні технології. Він замінив ГОСТ 5781-82 і включає класи A400C, A500C, B500C.

Основні відмінності ДСТУ 3760:2006 від ГОСТ 5781-82:

Переваги ДСТУ 3760:2006:

1. Враховує сучасні вимоги до арматурної сталі.
2. Гарантує зварюваність арматури класів A400C, A500C.
3. Відповідає європейським нормам EN 10080.

Приклад: Якщо вам потрібна арматура для фундаменту стрічкового приватного будинку, вибирайте A500C Ø12–16 мм за ДСТУ 3760:2006, а не A400 за ГОСТ 5781-82.

ГОСТ 10884-94 – термомеханічно зміцнена арматура

Цей стандарт застосовується для арматури класу Ат (наприклад Ат800, Ат1000). Термозміцнені стрижні отримують додаткову міцність завдяки термічній обробці.

Ключові характеристики:

• Використовується у висотному та мостовому будівництві.
• Має високу пластичність, що знижує ризик руйнування при сейсмічних навантаженнях.
• Не рекомендується для зварювання, тому що при нагріванні втрачається частина міцності.

Якщо об’єкт знаходиться в сейсмонебезпечному регіоні, краще вибирати арматуру за ГОСТ 10884-94.

ГОСТ Р 52544-2006 – арматура для попередньо напруженого бетону

Цей стандарт регламентує спеціальні арматурні стрижні для мостів, тунелів, аеродромних плит та інших об’єктів, що працюють під підвищеним навантаженням.

Основні класи:

• BP500, BP1000 – арматурні канати високої міцності.
• А1000, А1200 – арматура для напружених конструкцій.

Важливо: Цей стандарт рідко застосовується у приватному будівництві, але його знання необхідне під час проектування відповідальних споруд.

Європейські стандарти EN 10080 та їх відмінність від ДСТУ

У Європі прийнято стандарт EN 10080, який встановлює класи B500A, B500B та B500C.

Головна відмінність: EN 10080 висуває більш жорсткі вимоги до контролю пластичності та стійкості до деформації.

Якщо ви будуєте об’єкт за європейськими технологіями, виберіть B500B або B500C.

Як розшифрувати маркування арматури?

Правильне розшифрування маркування арматури – ключовий аспект при виборі матеріалу для будівництва. Вона містить інформацію про характеристики міцності, хімічний склад, пластичність та інші параметри, що впливають на експлуатаційні властивості.

В Україні найбільш поширені стандарти ГОСТ 5781-82 та ДСТУ 3760:2006, а також європейський EN 10080. У цій статті ми докладно розберемо, як читати маркування арматури, які позначки використовуються та як правильно вибрати матеріал під конкретні будівельні завдання.

Як визначити клас міцності арматури?

Клас міцності арматури визначається межею плинності сталі (у мегапаскалях, МПа). Цей параметр вказує на здатність металу чинити опір деформаціям під навантаженням.

Основні класи міцності за ГОСТ та ДСТУ

Що важливо пам’ятати:

• A400 – підходить для більшості завдань приватного будівництва (фундаменти, перекриття, колони).
• A500C – найкраща альтернатива A400, оскільки вона міцніша і краще зварюється.
• B500C – використовується в мостах, висотних будинках, напружених конструкціях.

Приклад маркування:

• A500C Ø16 мм – гарячекатана арматура з межею плинності 500 МПа, діаметром 16 мм, зварювана.
• B500C Ø12 мм – арматурний дріт для мостів та промислових об’єктів.

Літерні позначення у маркуванні арматури

Літери у маркуванні вказують на додаткові властивості сталі:

Різниця між A500 та A500C: Арматура A500C спеціально розроблена з покращеною зварюваністю та пластичністю, на відміну від звичайної A500.

Які літери трапляються в українських стандартах?

ДСТУ 3760:2006 використовується маркування A400C, A500C, де “C” означає можливість зварювання. У європейських стандартах EN 10080 аналогом A500C є B500C. Як вибрати арматуру з маркування?

Підбір за типом конструкції

Помилки під час вибору арматури

• Використання A240 замість рифленої арматури в несучих конструкціях.
• Застосування незварювальної арматури без належної технології з’єднання.
• Використання занадто тонкої арматури у відповідальних вузлах.

Порада: Перед покупкою уточніть у постачальника відповідність ГОСТу або ДСТУ.

Як перевірити відповідність арматури?

Арматура – ​​один із найважливіших будівельних матеріалів, що забезпечує міцність та стійкість конструкцій. Неякісна або неправильно підібрана арматура може призвести до деформацій, розтріскування бетону та навіть обвалення будівель. Тому перед покупкою важливо переконатися, що матеріал відповідає стандартам та проектним вимогам.

У цьому посібнику розберемо, як правильно перевіряти арматуру, на які параметри звертати увагу та які документи запитувати у постачальника.

Які параметри перевіряти перед покупкою?

Перед придбанням арматури необхідно перевірити такі характеристики:

Маркування на бирці та документація

Кожна партія арматури повинна мати:

1. Бірку із зазначенням марки, класу міцності, діаметра, стандарту виробництва.
2. Паспорт якості, що підтверджує відповідність стандартам.
3. Сертифікат відповідності ГОСТ чи ДСТУ.

Приклад правильного маркування на бирці: A500C Ø16 ДСТУ 3760:2006 ТУ У 27.1-37390180-031:2017 – означає, що арматура класу A500C, діаметром 16 мм, виготовлена ​​за українським стандартом.

Що робити, якщо немає сертифікатів? Якщо продавець не має паспорта якості або сертифікатів – не купуйте таку арматуру. Без підтвердженої відповідності характеристикам є ризик купівлі металу із заниженими параметрами міцності.

Відповідність ГОСТ чи ДСТУ

В Україні арматура має відповідати ДСТУ 3760:2006, який замінив застарілий ГОСТ 5781-82.

Якщо будівництво ведеться в Україні, перевагу краще віддавати арматурі A500C за ДСТУ 3760:2006, оскільки вона повністю відповідає сучасним вимогам.

Фактичний діаметр арматури

Деякі недобросовісні виробники випускають арматуру із заниженим діаметром. Візуально різницю складно визначити, але навіть невелике відхилення може істотно знизити міцність бетонних конструкцій.

Допустимі відхилення за ДСТУ 3760:2006:

Приклад:

• Арматура Ø12 мм повинна мати не менше 11,6 мм реального діаметра.
• Якщо фактичний діаметр нижчий за норму (наприклад, 11 мм замість 12 мм), то її міцність знижена на 15-20%.

Як перевірити? Використовуйте штангенциркуль або мікрометр, щоб заміряти кілька стрижнів з однієї партії.

Як візуально визначити якість арматури?

На що звернути увагу:

• Рифлення – має бути чітким, без розривів і потертостей.
• Рівномірний колір металу – відсутність іржі, окалини, забруднень.
• Гладкість поверхні – немає сколів, тріщин і видимих пошкоджень.
• Однакова геометрія стрижнів – стрижні не повинні бути скрученими або мати вигини.

Якщо арматура покрита іржею – це допустимо, якщо іржа поверхнева (суха). Але якщо метал почав кришитися – краще відмовитися від покупки.

Перевірка механічних властивостей (за необхідності)

Іноді недостатньо просто заміряти діаметр або перевірити сертифікати – якщо є сумніви в якості, можна виконати механічні випробування.

Які тести можна провести?

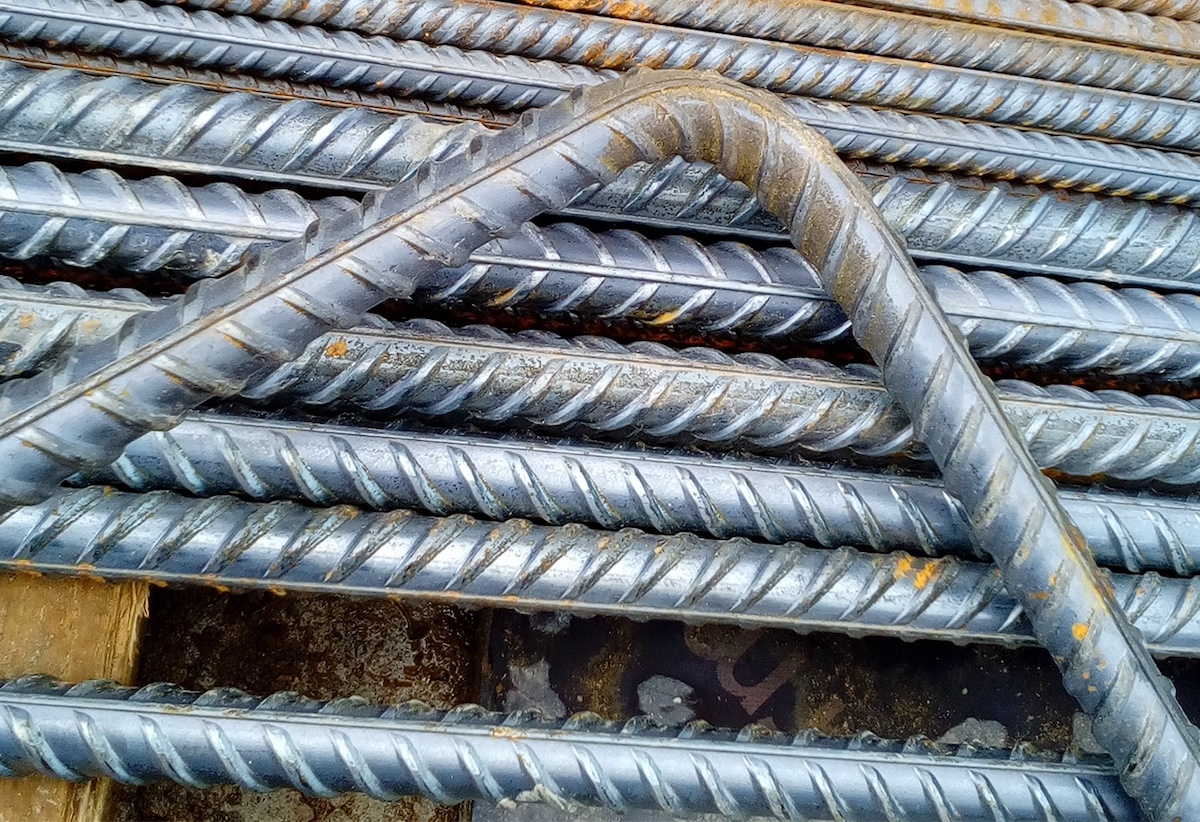

1. Випробування на вигин: Стрижень повинен витримувати вигин на 180° без появи тріщин.
2. Випробування на розтягнення: Перевіряється межа міцності на розрив (не менше 500 МПа для A500C).
3. Перевірка на крихкість: Арматура не повинна ламатися при ударі.

Важливо: Механічні випробування проводяться в лабораторіях або на великих будмайданчиках, але якщо у вас є сумніви – краще одразу відмовитися від купівлі сумнівної продукції.

Додаткові поради щодо вибору арматури

1. Вибирайте арматуру з сертифікатом відповідності: Без документів є ризик отримати метал зі зниженою міцністю.
2. A500C – найкращий вибір для відповідальних конструкцій: Вона має гарну пластичність, міцність і зварюваність.
3. Перевіряйте можливість зварювання
   • Якщо потрібне зварювання, використовуйте арматуру з літерою «C» (A500C, B500C).
   • Арматура, що не зварюється, під час нагрівання може втрачати міцність.
4. Перевіряйте реальний діаметр: Навіть відхилення на 0,5 мм може знизити несучу здатність конструкції.
5. Для агресивних середовищ використовуйте арматуру з корозійним захистом: Наприклад, оцинковану або з маркуванням «K».

Маркування арматури: Підсумки

Вибір арматури з урахуванням маркування – це не просто технічна формальність, а критично важливий етап, що впливає на міцність, довговічність і безпеку всієї конструкції. Помилки на цьому етапі можуть призвести до перевитрати матеріалів, зниження несучої здатності і навіть аварійних ситуацій.

Ключові моменти, які потрібно враховувати під час вибору арматури:

• Клас міцності – визначає межу плинності сталі та її здатність витримувати навантаження без необоротних деформацій. Наприклад, A500C – найбільш універсальний і міцний варіант для більшості будівельних об’єктів.
• Діаметр арматури – підбирається виходячи з розрахункових навантажень. Використання арматури меншого діаметра, ніж потрібно за проєктом, може знизити міцність конструкції.
• Тип профілю – рифлена арматура (P) забезпечує краще зчеплення з бетоном і краща для несучих елементів, а гладка (A240) використовується в менш відповідальних вузлах.
• Зварюваність – позначається буквою «C». Арматура без цього позначення вимагає спеціальних методів з’єднання (наприклад, в’язки), оскільки під час зварювання її властивості можуть погіршитися.
• Стандарт якості (ГОСТ, ДСТУ) – регулює допуски, хімічний склад, характеристики міцності. В Україні актуальний ДСТУ 3760:2006, який замінив застарілий ГОСТ 5781-82.

Що потрібно робити перед покупкою?

1. Перевірити паспорт якості та сертифікат відповідності – без цих документів велика ймовірність купити продукцію із заниженими характеристиками.
2. Заміряти реальний діаметр арматури – особливо важливо, оскільки недобросовісні виробники можуть занижувати його. Допустиме відхилення не має перевищувати ±0,4 мм для Ø10-20 мм і ±0,5 мм для Ø22-40 мм.
3. Оглянути поверхню – рифлення має бути чітким, арматура не повинна мати глибоких тріщин, окалин або значної корозії.
4. Перевірити тип з’єднання – якщо планується зварювання, вибирати тільки A500C або B500C.

Використання якісної сертифікованої арматури – запорука надійності конструкції. Під час купівлі не варто економити і нехтувати перевірками, оскільки помилки можуть обернутися серйозними наслідками в майбутньому.
