При будівництві захисного укриття основна увага традиційно приділяється бетону: його марці, товщині стін і перекриттів. Однак навіть найпотужніша залізобетонна “коробка” може виявитися марною, якщо її найвразливіші місця – входи, люки, вентиляційні виводи – виконані з неякісного металу. Металевий каркас дверей, аварійних лазів, оголовків вентиляції – це не просто елементи конструкції, це “броня” вашого укриття, перша лінія захисту, яка повинна витримати пряме влучання уламків і дію ударної хвилі. Використання випадкового металу “з найближчого розбору” або економія на товщині профільної труби та сталевого листа – це не просто ризик, це створення хибного відчуття безпеки, яке в критичний момент може коштувати занадто дорого. Ця стаття – це детальне інженерне керівництво, у якому ми розберемо, чому використання сертифікованої якісної сталі є не рекомендацією, а абсолютною необхідністю, і на які технічні параметри металу потрібно звертати увагу насамперед.
Роль сталі в конструкції укриття: більше, ніж просто двері
Металеві елементи в укритті виконують кілька критично важливих функцій, працюючи як єдина система захисту.

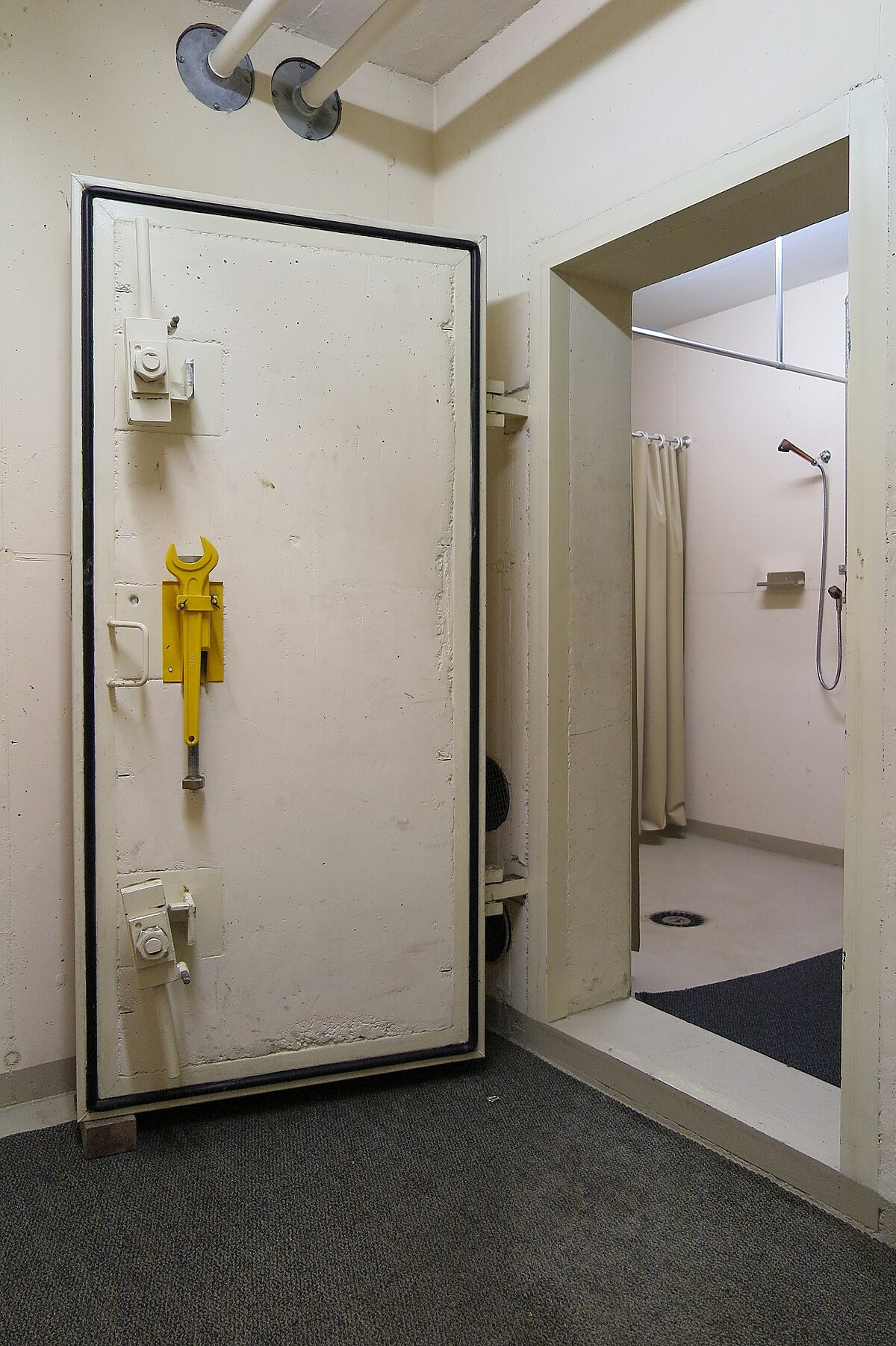

- Захист отворів (двері та люки): Це основне і найочевидніше завдання. Двері повинні протистояти комплексу навантажень:
- Пробивній дії уламків: Високошвидкісні уламки (зі швидкістю до 1500-1800 м/с) мають величезну кінетичну енергію (E = mv²/2). Здатність сталі протистояти їх проникненню залежить від її товщини, міцності та пластичності.
- Згинальній дії ударної хвилі: Надлишковий тиск повітря (для приватних укриттів розрахунок ведеться на 30-50 кПа) діє на всю площу дверей одночасно, створюючи колосальне згинальне навантаження. Наприклад, на двері розміром 0.9 х 2.0 м (площа 1.8 м²) тиск у 50 кПа (≈5 тонн/м²) створить сумарне навантаження в 9 тонн! Каркас дверей та їх полотно повинні витримати цей “удар”, не зруйнувавшись.
- Закриванню та герметизації: Двері повинні зберегти свою геометрію, щоб їх не заклинило, і забезпечити герметичність для захисту від проникнення шкідливих речовин. Це досягається за рахунок жорсткого каркаса та спеціальних ущільнювачів.
- Захист систем життєзабезпечення:
- Оголовки вентиляційних каналів: Є видимою і вразливою частиною. Повинні витримувати уламкові влучання, не допускаючи пошкодження та закупорки самих каналів, що критично важливо для подачі повітря.
- Противибухові клапани та пристрої: Металеві елементи цих систем (рухомі заслінки, пружини) повинні миттєво спрацювати під дією ударної хвилі, відсікаючи її фронт, і при цьому не зруйнуватися.
- Внутрішні несучі конструкції:
- Каркаси для нар (ліжок), стелажів для запасів: Повинні витримувати значну статичну вагу (вода, консерви) і не скластися від вібрацій та динамічних впливів при вибуху.
- Закладні деталі: Це потужні сталеві пластини та анкери, забетоновані в стіни, до яких приварюється дверна коробка. Вони є найважливішим сполучним елементом, який передає все навантаження з дверей на масивний бетонний моноліт. Якщо закладна деталь вирветься, навіть найміцніші двері будуть марними.
Чому “просто залізо” не підходить? Ключові технічні параметри сталі
Якість сталі визначається не її зовнішнім виглядом, а комплексом механічних властивостей, які гарантуються лише при дотриманні технології виробництва відповідно до державних стандартів (ДСТУ/ГОСТ).
1. Межа плинності (σт) – головний показник міцності
Це найважливіший параметр для конструкційної сталі.
- Що це таке? Межа плинності – це напруга, при якій матеріал починає необоротно деформуватися (“плисти”). До цього моменту сталь пружна (прогнулася і повернулася у вихідне положення), після – пластична (прогнулася і залишилася зігнутою).
- Чому це критично для дверей укриття? Уявіть, що ударна хвиля вплинула на двері. Якщо межа плинності сталі низька, двері прогнуться і залишаться деформованими. Їх заклинить у отворі, і люди опиняться в пастці. Двері з якісної сталі з високою межею плинності або пружно “відіграють” і повернуться у вихідне положення, або, при надмірних навантаженнях, почнуть деформуватися, але збережуть цілісність.
- Технічні дані:
- Сталь Ст3сп/пс (згідно з ДСТУ 2651 / ГОСТ 380): Гарантована межа плинності для прокату товщиною до 20 мм – не менше 245 МПа. Це базовий мінімум для конструкційних елементів.
- Сталь “безіменна” (виготовлена з порушенням технології): Межа плинності може бути 180-200 МПа або навіть нижче. Така сталь значно “слабша” і непередбачувана.
2. Пластичність (відносне видовження, δ) – здатність поглинати енергію
- Що це таке? Пластичність – це здатність матеріалу деформуватися під навантаженням без руйнування. Крихкий матеріал (як чавун або скло) руйнується одразу. Пластичний (як якісна сталь) – спочатку деформується.
- Чому це важливо? При вибуху або ударі уламка конструкція повинна поглинути енергію. Пластична сталь робить це за рахунок деформації. Крихка сталь може просто розколотися, утворюючи вторинні уражаючі елементи.
- Технічні дані:
- Сталь Ст3сп/пс: Відносне видовження при розриві становить не менше 25-26%. Це хороший показник пластичності.
- Низькоякісна сталь (перегартована, з неправильним хімскладом): Може мати низьку пластичність і бути схильною до крихкого руйнування, особливо при низьких температурах.
3. Зварюваність
Каркас дверей, люка, рама – це зварні конструкції. Міцність усього виробу безпосередньо залежить від міцності зварних швів.
- Що це таке? Здатність металу утворювати міцне і надійне зварне з’єднання без тріщин та інших дефектів.
- Чому це важливо? Непровар або тріщина в зварному шві – це концентратор напружень. Під дією ударного навантаження руйнування почнеться саме з цього місця.
- Технічні дані:
- Сталь Ст3сп/пс належить до групи добре зварюваних сталей без обмежень. Вона не потребує попереднього підігріву або подальшої термообробки швів.
- Для зварювання відповідальних конструкцій із цієї сталі рекомендується використовувати якісні електроди, наприклад, УОНІ-13/55, які забезпечують високу міцність і пластичність шва.
Вибір конкретних металовиробів та їх параметри
Профільна труба для каркасів (ДСТУ 8940:2019 / ГОСТ 8639-82, ГОСТ 8645-68)
- Роль: Основа каркаса дверей, люків, нар, стелажів.
- Що вибрати: Квадратна або прямокутна труба зі сталі Ст3сп/пс.
- Критичний параметр №1 – товщина стінки:
- 1.5-2.0 мм: Категорично не підходить для захисних дверей і люків. Можна використовувати для легких стелажів.
- 3.0 мм: Мінімально допустима товщина для каркаса хвіртки або легких воріт. Для дверей укриття – недостатня.
- 4.0-5.0 мм: Рекомендована товщина стінки для каркаса основних захисних дверей. Забезпечує необхідну жорсткість і міцність зварних з’єднань.
- Критичний параметр №2 – розмір перерізу:
- Для основних дверей: 80х80х4 мм, 100х50х4 мм, 100х100х5 мм.
- Для аварійного люка: 60х60х4 мм, 80х40х4 мм.
Листова сталь для обшивки (ДСТУ 8971:2019 / ГОСТ 19903-2015)
- Роль: Основний бар’єр проти уламків.
- Що вибрати: Гарячекатаний сталевий лист зі сталі Ст3сп/пс.
- Критичний параметр – товщина:
- 2-4 мм: Забезпечує захист лише від дрібних вторинних уламків (камінь, скло). Не є серйозним захистом.
- 6-8 мм: Мінімально рекомендована товщина для зовнішнього листа дверей, здатна зупинити більшість уламків від боєприпасів, що вибухнули на відстані.
- 10-16 мм: Оптимальна товщина для зовнішнього листа дверей, що забезпечує високий рівень захисту від уламків і підвищує загальну жорсткість конструкції.
Кутик і швелер для дверної коробки та закладних деталей
- Роль: Створення потужної рами в отворі, на яку передається все навантаження з дверей.
- Що вибрати: Гарячекатаний рівнополичний кутик (ДСТУ 2251 / ГОСТ 8509) або швелер (ДСТУ 3436 / ГОСТ 8240).
- Критичний параметр – товщина полиці:
- Для дверної коробки рекомендується використовувати кутик з товщиною полиці не менше 8-10 мм (наприклад, кутик 100х100х8 мм) або швелер №10-№14.
Висновок: від теорії до практики з надійним партнером
Будівництво укриття – це створення системи безпеки, де не буває незначних деталей. Ми переконалися, що металевий каркас захисних елементів – це не та стаття витрат, де допустима економія. Його надійність визначається не просто “товщиною заліза”, а конкретними, вимірюваними технічними параметрами: межею плинності, пластичністю та зварюваністю сталі, які гарантуються лише при купівлі сертифікованого металопрокату.
