Легкі двотаврові балки – це сучасне й ефективне рішення для будівництва малоповерхових будівель. Вони поєднують у собі міцність традиційного металопрокату й економічність, що робить їх затребуваними в каркасному і приватному будівництві. У цій статті розберемо, в яких випадках використання легких двотаврових балок виправдане, які у них переваги і як їх правильно застосовувати.

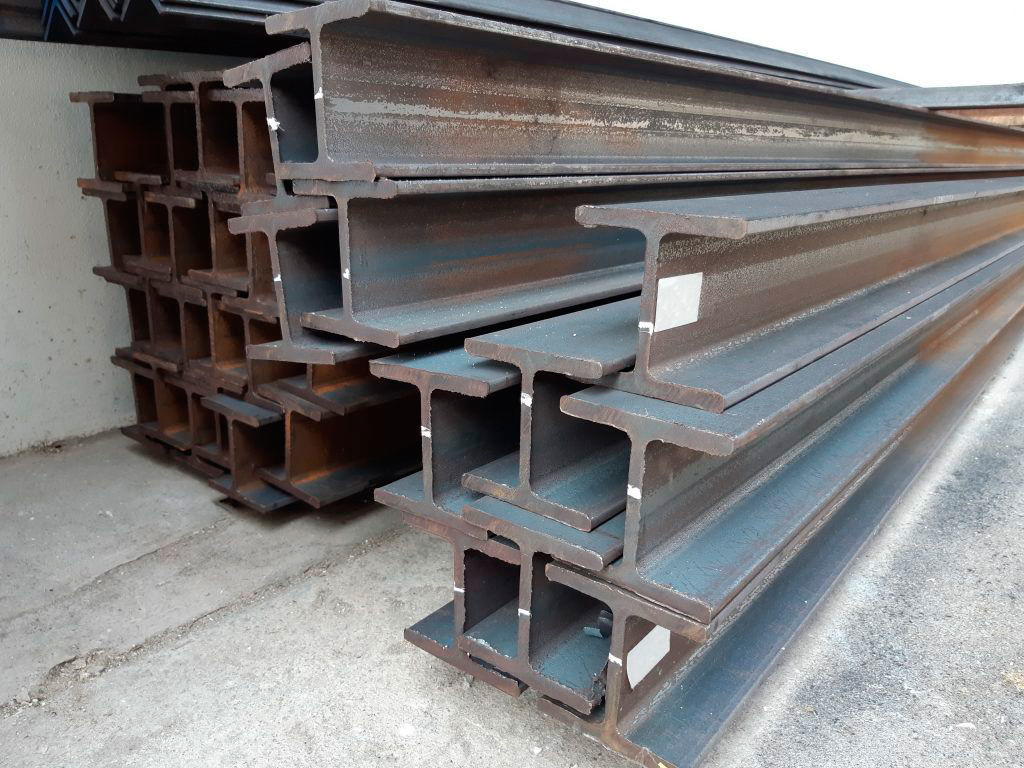

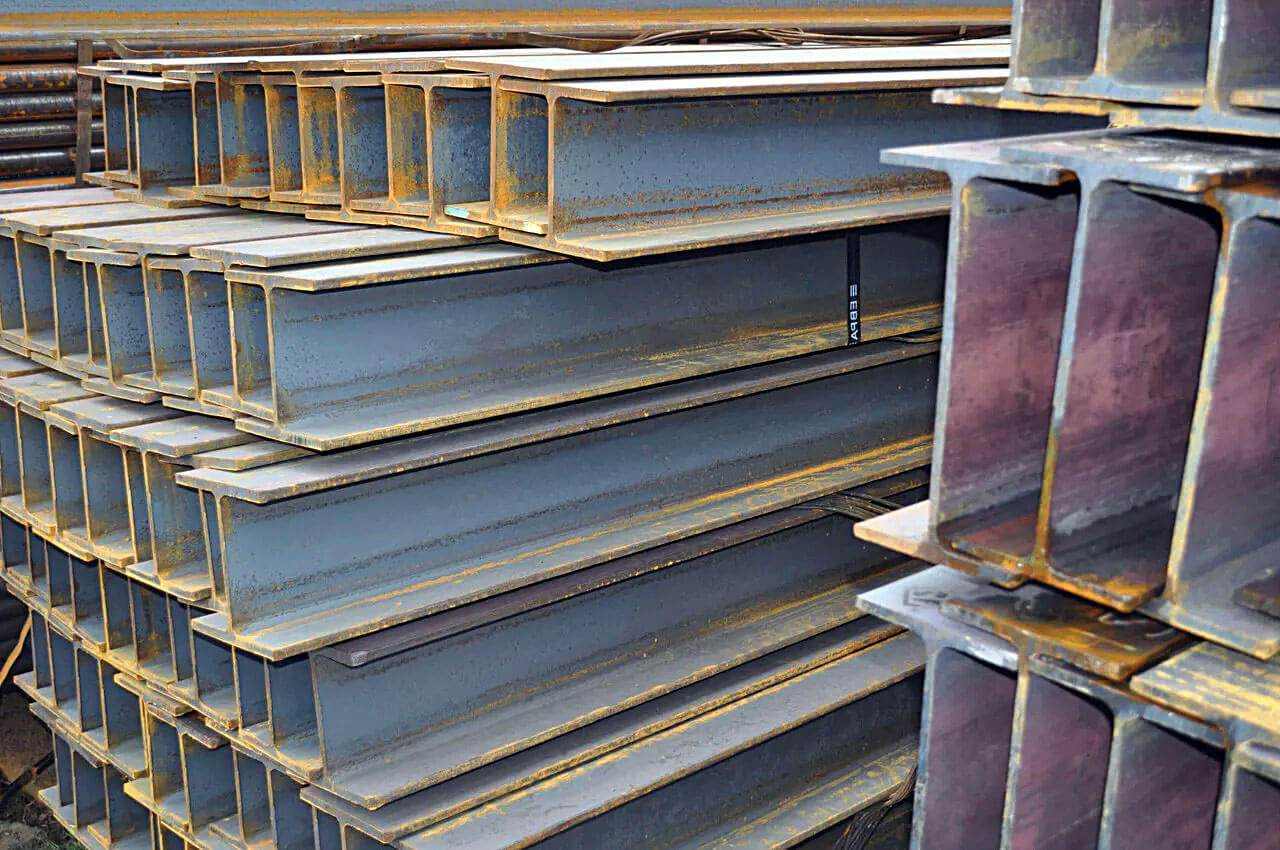

Що таке легкі двотаврові балки?
- Сталі – найчастіше використовуються в металокаркасному будівництві, наприклад, у каркасах промислових будівель, ангарів і мостових конструкцій.
- Дерева і металу (комбіновані балки) – застосовуються в приватному будівництві, забезпечуючи баланс між міцністю металу і легкістю деревних компонентів.
- Дерева (LVL-балки) – мають високу міцність за невеликої маси, активно застосовуються в каркасних будинках, мансардах і легких перекриттях.
Основні характеристики ЛДБ
- Маса нижча, ніж у стандартних двотаврових балок, що знижує навантаження на фундамент і полегшує транспортування.
- Висока жорсткість за малої ваги – профільна форма забезпечує ефективний розподіл навантаження.
- Економічність за рахунок зменшення витрати матеріалу, зниження витрат на транспортування і монтажу.
- Стійкість до деформації, прогину і скручування, що збільшує термін служби конструкцій.
- Різноманітність розмірів – висота профілю може варіюватися від 140 мм до 400 мм, що дає змогу адаптувати балки під різні навантаження і прольоти.
- Сумісність з іншими будівельними матеріалами, включно з бетонними та металевими конструкціями.
Приклад: У малоповерховому будівництві під час використання легких двотаврових балок у перекриттях можна зменшити вагу конструкції на 30-40% порівняно з традиційними сталевими балками.
Переваги використання легких двотаврових балок у малоповерховому будівництві
Економічність
Легкі двотаврові балки дають змогу знизити витрати на будівництво за рахунок:
- Зменшеної маси, що знижує витрати на фундамент і зменшує необхідність у потужній підйомній техніці.
- Меншої витрати матеріалу порівняно з цільними металевими балками.
- Простоти монтажу, що скорочує терміни будівництва і зменшує трудовитрати.
Приклад: Порівняно з масивними металевими балками, ЛДБ можуть знизити вартість перекриттів на 15-30%, особливо в проєктах з обмеженим бюджетом. Наприклад, під час будівництва приватного будинку з перекриттям у 100 м² можна заощадити до 20% вартості металоконструкцій.
Висока міцність за малої ваги
Незважаючи на меншу масу, легкі двотаврові балки забезпечують високу несучу здатність. Їхня структура дає змогу рівномірно розподіляти навантаження, що робить їх ідеальними для використання в перекриттях і покрівельних системах.
Факт: ЛДБ можуть витримувати до 150% більшого навантаження на погонний метр, ніж традиційні дерев’яні балки аналогічного розміру. Наприклад, балка висотою 300 мм може нести навантаження до 4,5 тонн на проліт 5 м, тоді як дерев’яна аналогічна балка витримує тільки 3 тонни.
Простота монтажу
ЛДБ легше транспортувати і встановлювати, що скорочує трудовитрати і прискорює будівництво. Вони можуть бути легко з’єднані з іншими конструктивними елементами за допомогою стандартних кріплень.
Приклад: У будівництві приватних будинків використання легких двотаврових балок дає змогу зменшити час монтажу приблизно на 20-25%. Наприклад, перекриття стандартного будинку 100 м² можна встановити за 2-3 дні, тоді як традиційні металеві балки вимагають 5-7 днів.
Стійкість до деформації та навантажень
Легкі двотаврові балки мають високу стійкість до прогину і скручування, що робить їх незамінними при будівництві перекриттів і покрівлі малоповерхових будинків.
- Стійкість до бічних навантажень – дає змогу використовувати їх у перекриттях із прольотом до 7 метрів без додаткових опор.
- Рівномірний розподіл навантаження – знижує ризик появи тріщин і просідання конструкцій.
- Відсутність містків холоду – на відміну від суцільнометалевих балок, ЛДБ не створюють точкових зон промерзання в конструкції.
Порада: Для прольотів понад 5 метрів рекомендується використовувати балки зі збільшеною висотою профілю (від 240 мм і вище), щоб уникнути зайвого прогину. Важливо враховувати, що крок укладання балок для житлових приміщень має становити 40-60 см для максимальної стійкості.
Основні сфери застосування легких двотаврових балок
ЛДБ використовуються в різних частинах малоповерхових будівель:
Перекриття між поверхами
Легкі двотаврові балки застосовуються для створення міцних і легких міжповерхових перекриттів. Їх використовують як у приватному житловому будівництві, так і в малоповерхових комерційних будівлях. Завдяки високій жорсткості за малої ваги вони зменшують навантаження на фундамент і не вимагають потужних несучих стін.
Порада: Для перекриття рекомендується використовувати балки з висотою профілю від 140 мм до 300 мм, залежно від розрахункового навантаження та довжини прольоту. Наприклад, для приватних будинків з прольотом 4-6 метрів крок установки балок має бути 500-600 мм. Для посилених перекриттів із навантаженням понад 350 кг/м² застосовуються балки заввишки від 260 мм.
Покрівельні конструкції
ЛДБ широко застосовуються у будівництві дахів, оскільки вони стійкі до вітрових та снігових навантажень. На відміну від масивних металевих балок, вони не створюють містків холоду, що покращує теплоізоляцію будівлі.
Приклад: У північних районах України кроквяна система з ЛДБ перетином 300×100 мм витримує снігові навантаження до 250 кг/м2. У районах із сильними вітрами балки фіксуються з кроком 600 мм для рівномірного розподілу навантаження.
Факт: Використання ЛДБ у покрівельних конструкціях дозволяє зменшити загальну вагу даху на 25–30%, що знижує навантаження на несучі стіни та фундамент.
Опорні конструкції та балки перекриттів
Легкі двотаврові балки можуть використовуватися як несучі елементи для терас, навісів, балконів і прибудов. Вони дозволяють створити легку, але міцну конструкцію, стійку до зовнішніх дій.
Приклад: При будівництві навісу для автомобіля застосовуються балки перерізом 200х80 мм, які витримують снігове навантаження 150 кг/м² при прольоті 6 метрів. Для балконів та терас з високим рівнем вібрації рекомендується використовувати балки з додатковими ребрами твердості.
Факт: У приватному будівництві ЛДБ застосовуються при реконструкції будівель, оскільки їх можна встановити без значного навантаження існуючих стін. Наприклад, при заміні старих дерев’яних балок на ЛДБ можна знизити навантаження на стіни, що несуть, на 30–40%.
Каркасне будівництво
У каркасних будинках ЛДБ застосовуються для створення несучих конструкцій, що дозволяє знизити загальну вагу будівлі та спростити її монтаж. Використання таких балок у сейсмоактивних регіонах дає додаткову стійкість конструкції.
Приклад: У будівництві дерев’яних каркасних будинків часто використовують LVL-балки, які мають високу міцність і малу вагу.
Факт: У малоповерховому будівництві застосування легких двотаврових балок у каркасі будинку дозволяє знизити витрати на фундамент на 15–20%, оскільки загальна вага конструкції зменшується.
Порівняння легких двотаврових балок з іншими видами балок
| Характеристика | Легкі двотаврові балки | Сталеві балки | Дерев’яні балки |
|---|---|---|---|
| Маса | Низька | Висока | Середня |
| Несуча здатність | Висока | Дуже висока | Середня |
| Простота монтажу | Проста | Складна | Проста |
| Стійкість до корозії | Не вимагає захисту | Потребує захисту | Не потребує |
| Ціна | Середня | Висока | Низька |
Поради щодо вибору та монтажу легких двотаврових балок
- Визначте навантаження – перед покупкою розрахуйте можливе навантаження на балки, враховуючи як статичні (стіни, перекриття), так і динамічні навантаження (люди, меблі, погодні умови). Для житлових приміщень середнє навантаження становить 250–350 кг/м², а для технічних споруд – 400–600 кг/м².
- Вибирайте перевіреного виробника – від якості зварних з’єднань, сплавів та деревини залежить довговічність конструкції. Зверніть увагу на відповідність стандартам ДСТУ Б В.2.6-160:2010 (Україна) або EN 1993-1-1 (Європа).
- Враховуйте тип ґрунту – при слабких ґрунтах використання легких балок знижує навантаження на фундамент, що важливо при будівництві на суглинистих та піщаних ґрунтах. У таких умовах рекомендується комбінувати ЛДБ із додатковими ригелями.
- Обробляйте балки захисними складами – якщо використовуються дерев’яні двотаврові балки, їх необхідно захистити від вологи, плісняви та комах. Застосовуються антисептичні склади на основі борних сполук та гідрофобізатори.
- Використовуйте правильні елементи кріплення – для монтажу вибирайте спеціальні кріплення, які не створюють точкових навантажень. Наприклад, кріпильні вузли з перфорованими пластинами розподіляють рівномірно навантаження і запобігають деформації.
- Правильно розраховуйте крок встановлення – оптимальний крок укладання балок для житлових будинків складає 400–600 мм, для технічних приміщень – 600–1000 мм. Наприклад, при кроці 600 мм навантаження на кожну балку зменшується на 15% порівняно з кроком 1000 мм.
- Контролюйте рівень прогину – при використанні ЛДБ важливо враховувати їх прогин. Для житлових приміщень він повинен перевищувати L/300, де L – довжина прольоту. Наприклад, при прольоті 6 метрів допустимий прогин становить 20 мм.
- Враховуйте температурні розширення – у регіонах із різкими перепадами температур металеві ЛДБ можуть розширюватись та стискатися. Рекомендується використовувати спеціальні компенсатори або залишати технологічні проміжки до 3 мм.
- Звертайте увагу на антикорозійний захист – сталеві ЛДБ необхідно захищати від корозії, особливо якщо вони використовуються у зовнішніх конструкціях. Методи захисту: гаряче цинкування, порошкове фарбування, епоксидне покриття.
- Перевіряйте геометрію під час купівлі – перед установкою переконайтеся, що балки не мають дефектів. Максимально допустимі відхилення за ГОСТ 26020-83:
- Відхилення висоти до 2 мм на 1 метр довжини.
- Відхилення ширини полиць – до 1,5 мм.
- Допустимий прогин – не більше L/500.
- Використовуйте прокладки та демпфери – для зниження вібрацій та шумів при ходьбі по перекриттям рекомендується укладати між балками та настилом гумові чи полімерні прокладки завтовшки 3–5 мм.
- Дотримуйтесь правил зберігання та транспортування – ЛДБ не можна зберігати на відкритих майданчиках без захисту від опадів. Вони повинні бути покладені на горизонтальні підставки із зазором не менше 150 мм від землі та з накриттям від вологи.
Факт: Правильний монтаж ЛДБ дозволяє збільшити термін служби конструкції до 50 років, а застосування антикорозійних покриттів продовжує довговічність сталевих балок на 20-30%.
Двотаврові балки у малоповерховому будівництві: Висновок
Легкі двотаврові балки – це універсальне та економічне рішення для малоповерхового будівництва. Вони забезпечують високу міцність при низькій вазі, прискорюють монтажні роботи та зменшують навантаження на фундамент. Завдяки широкому вибору матеріалів і розмірів, ЛДБ можуть застосовуватися в різних конструкціях – від перекриттів до каркасних будинків.
При правильному розрахунку та грамотному монтажі легкі двотаврові балки дозволяють створити надійні та довговічні будівельні конструкції, зберігаючи бюджет та знижуючи навантаження на несучі елементи будинку.
