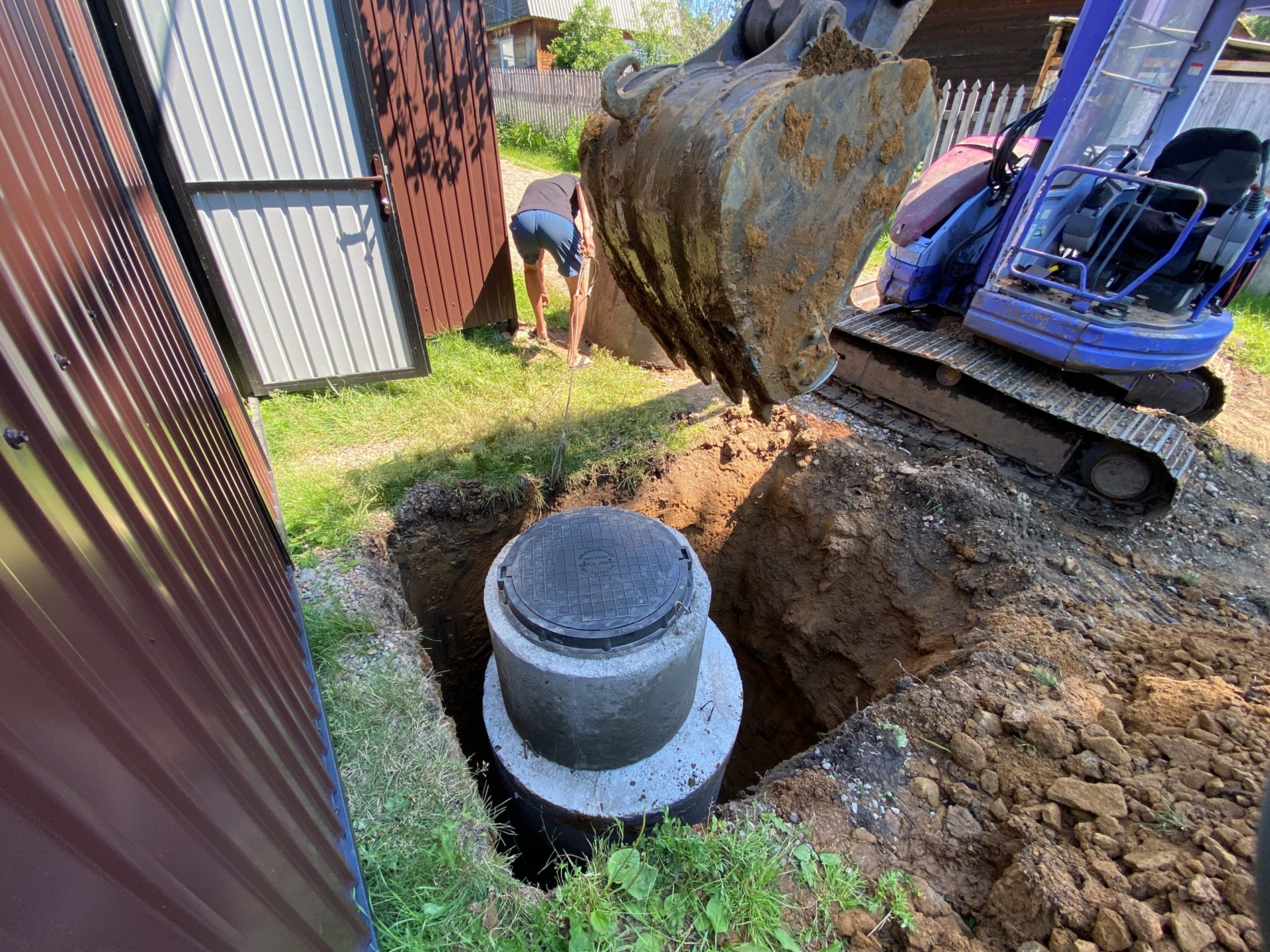

Бетонний колодязь або септик – це не просто яма в землі, а відповідальна гідротехнічна споруда, від правильної роботи якої залежить комфорт, санітарна безпека та довговічність усієї системи водопостачання або каналізації на вашій ділянці. Часто в приватному будівництві до цих “невидимих” об’єктів ставляться зневажливо, використовуючи залишки матеріалів і порушуючи всі технології. Результат закономірний: тріщини в стінах, протікання, забруднення ґрунтових вод, деформація та руйнування конструкції під тиском ґрунту. Основою міцності та герметичності такої споруди є її “скелет” – арматурний каркас. Неправильний вибір арматури, хибна схема в’язки або економія на захисному шарі бетону – це бомба уповільненої дії, закладена під вашу ділянку. Ця стаття – це детальне інженерне керівництво, в якому ми докладно розберемо, як правильно вибрати та зв’язати арматуру для монолітних колодязів і септиків, щоб вони слугували герметично та надійно десятиліттями.
Принцип роботи та навантаження: чому без арматури бетон безсилий?
Підземна споруда, така як колодязь або септик, зазнає постійних і різноспрямованих навантажень, які значно відрізняються від навантажень на надземні частини будівель.
- Горизонтальний тиск ґрунту: Ґрунт тисне на стіни ззовні, намагаючись їх “стиснути” або “зламати”. Цей тиск особливо великий у вологих, глинистих ґрунтах і розраховується з урахуванням кута внутрішнього тертя та зчеплення ґрунту. Для суглинку на глибині 3 метри бічний тиск може досягати 15-20 кПа (1.5-2 тонни на квадратний метр).
- Гідростатичний тиск ґрунтових вод: Якщо рівень ґрунтових вод високий, вода тисне на днище та стіни, намагаючись “витиснути” конструкцію вгору (як поплавець) або “просочитися” всередину.
- Гідростатичний тиск рідини зсередини: Стоки в септику або вода в колодязі тиснуть на стіни зсередини, намагаючись їх “розірвати”.
- Сили морозного пучення: Взимку вологий ґрунт навколо конструкції промерзає, розширюється та чинить колосальний дотичний тиск на стіни (до 5-7 тонн на метр погонний), прагнучи їх деформувати або відірвати від днища.
- Навантаження на плиту перекриття: Вага ґрунту, снігу, а іноді й транспорту, що проїжджає (якщо споруда під проїжджою частиною), тисне на верхню плиту.
Бетон чудово працює на стиск, але його міцність на розтяг украй низька. Усі перелічені навантаження створюють у бетонних стінках, днищі та перекритті саме розтягувальні напруження. Завдання арматури – повністю сприйняти ці зусилля, забезпечивши цілісність, міцність і, що найголовніше, тріщиностійкість конструкції. Поява тріщин у септику або питному колодязі неприпустима.
Вибір правильної арматури: сталь проти композиту в агресивному середовищі
Для підземних споруд, що перебувають у постійному контакті з вологою та часто з хімічно агресивним середовищем (стоки в септику), вибір матеріалу арматури має принципове значення.
1. Сталева арматура класу А500С (згідно з ДСТУ 3760:2019)
Класичний і перевірений варіант.
- Переваги:
- Високий модуль пружності (E ≈ 200 ГПа): Забезпечує жорсткість конструкції.
- Передбачуваність: Поведінка в бетоні добре вивчена та регламентована всіма будівельними нормами (ДБН).
- Пластичність: Дозволяє легко гнути хомути та інші елементи прямо на будмайданчику.
- Головний недолік – КОРОЗІЯ: В умовах постійної вологості та агресивного середовища септика сталева арматура схильна до інтенсивної корозії. Це вимагає беззаперечного дотримання товщини захисного шару бетону та використання бетону високої марки за водонепроникністю. Найменший дефект – і корозія починає руйнувати каркас зсередини.
2. Композитна полімерна арматура (АКП)
Сучасний матеріал, який саме для цього типу споруд може бути більш бажаним.
- Ключова перевага – АБСОЛЮТНА КОРРОЗІЙНА СТІЙКІСТЬ: Склопластик або базальтопластик не іржавіють у воді, не бояться солей, кислот і лугів, що містяться в ґрунтових водах і стоках. Для септика або колодязя ця властивість має першочергове значення.
- Легка вага: Спрощує доставку та монтаж каркаса.
- Хімічна стійкість: Не вступає в реакцію з агресивним середовищем.
- Недоліки:
- Низький модуль пружності: Для стін колодязя, що працюють переважно на кільцеве розтягнення/стиск, це менш критично, ніж для балок, що працюють на згин.
- Складність згинання: Горизонтальні кільця з композитної арматури доводиться формувати з прямих хлистів, зв’язуючи їх із великим нахлестом, або замовляти готові кільця.
Вердикт і рекомендації:
Для будівництва приватних колодязів і септиків композитна арматура є високотехнологічною та часто більш довговічною альтернативою сталі саме завдяки своїй корозійній стійкості. Вона прощає можливі помилки в бетоні, які для сталі були б фатальними. Однак, якщо ви прихильник класичних технологій, використання сталевої арматури А500С також допустиме, але за умови суворого контролю таких параметрів:
- Захисний шар бетону: Для конструкцій, що перебувають у ґрунті, згідно з ДБН, він має бути не менше 40 мм. На практиці для гідротехнічних споруд рекомендується брати 50 мм.
- Якість бетону: Клас не нижче C20/25 (М350), марка за водонепроникністю – не нижче W8.
Методи армування: від днища до плити перекриття
Розглянемо схему армування на прикладі монолітного круглого колодязя. Для прямокутного септика принципи ті самі, але каркас матиме прямокутну форму.

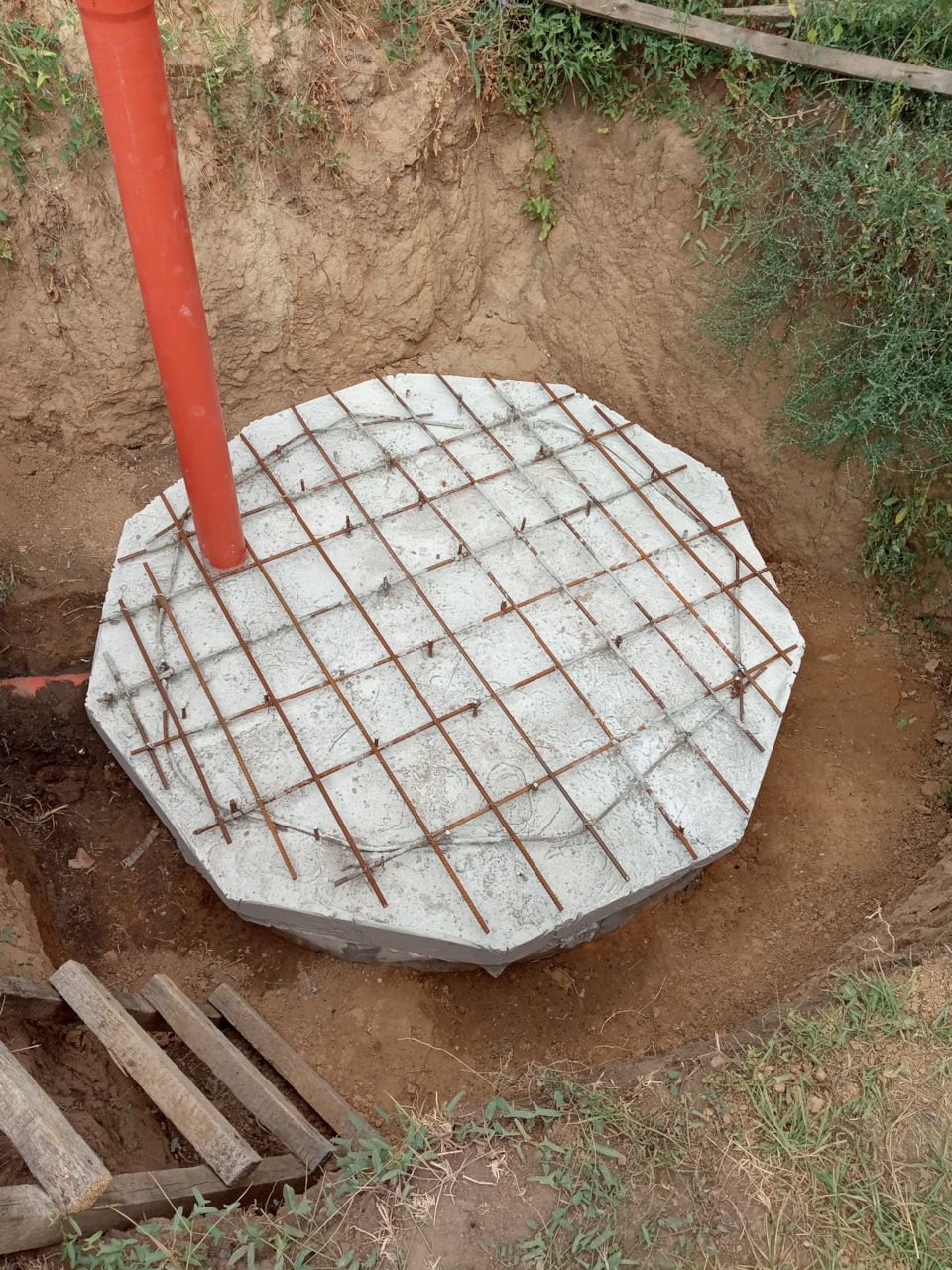

1. Армування днища
Днище працює як кругла плита, що лежить на пружній основі та зазнає тиску води зсередини й відпору ґрунту знизу.
- Схема: Армується двома сітками – верхньою та нижньою.
- Діаметр арматури: 8-10 мм (сталь А500С) або 10-12 мм (композит).
- Крок стрижнів (розмір чарунки): 200х200 мм.
- Збірка:
- На підготовлену основу (піщано-гравійна подушка, гідроізоляція) встановлюються пластикові фіксатори “стільчики” висотою 50 мм.
- На них укладається та в’яжеться нижня сітка.
- Встановлюються випуски вертикальної арматури для стін. Вони мають бути загнуті у вигляді літери “Г” і прив’язані до нижньої сітки. Довжина анкерування (горизонтальної частини “Г”) – не менше 40 діаметрів.
- Встановлюються фіксатори “жабки” для забезпечення відстані між сітками.
- Укладається та в’яжеться верхня сітка.
2. Армування стін
Стіни працюють як оболонка, протистоячи горизонтальному тиску. Основне навантаження тут несуть горизонтальні кільця.
- Схема: Просторовий каркас із вертикальних і горизонтальних стрижнів.
- Горизонтальні кільця (основна робоча арматура):
- Діаметр: 8-10 мм (сталь А500С) або 10-12 мм (композит).
- Крок (відстань між кільцями): 200-250 мм.
- Вертикальні стрижні (розподільна арматура):
- Призначення: Фіксують кільця в проєктному положенні та зв’язують стіни з днищем і плитою перекриття.
- Діаметр: 10-12 мм.
- Крок: 200-250 мм. Ці стрижні в’яжуться до випусків із днища з нахлестом не менше 40 діаметрів.
Важливо: Арматурний каркас стін має бути один, розташований ближче до внутрішньої поверхні (якщо переважає тиск ґрунту) або посередині стінки (універсальний варіант). Для септиків, де важливо запобігти витоку, розташування каркаса посередині є оптимальним.

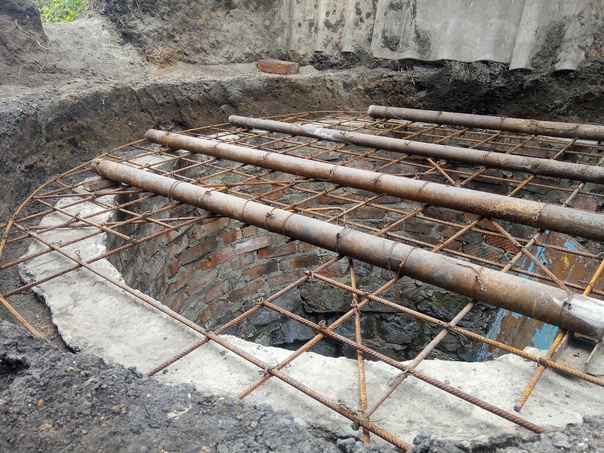

3. Армування плити перекриття
Верхня плита працює на згин від ваги ґрунту та інших навантажень.
- Схема: Як і днище, армується двома сітками – верхньою та нижньою.
- Діаметр арматури: 10-12 мм (залежно від навантажень).
- Крок стрижнів: 150х150 мм або 200х200 мм.
- Посилення навколо люка (лазу): Проріз є концентратором напружень. Для запобігання тріщинам по його кутах необхідно додаткове армування:
- По периметру прорізу (зверху та знизу) укладаються додаткові стрижні того ж діаметра.
- По кутах прорізу діагонально укладаються стрижні довжиною 70-100 см.
- З’єднання зі стінами: Вертикальні стрижні стін загинаються та анкеруються в плиті перекриття, зв’язуючись із її арматурними сітками.
Чек-лист перед бетонуванням
- Усі елементи каркаса (днище, стіни, перекриття) надійно зв’язані між собою в єдину просторову конструкцію.
- Дотримані всі довжини нахлестів і анкерування (не менше 40 діаметрів).
- Встановлені пластикові фіксатори для забезпечення захисного шару бетону (50 мм) з усіх боків – знизу, з боків і зверху.
- Арматура очищена від бруду, олії, льоду.
- Підготовлені закладні деталі для вводу та виведення труб.
- Підготовлений глибинний вібратор. Для отримання щільного та водонепроникного бетону вібрування обов’язкове!
Висновок: від теорії до практики з надійним партнером
Будівництво колодязя або септика – це робота “на віки”. Ми переконалися, що запорукою їхньої довговічності та герметичності є грамотно виконаний арматурний каркас. Ключові принципи успіху: правильний вибір арматури (де корозійностійкий композит має серйозні переваги), створення єдиного просторового каркаса з правильним з’єднанням усіх елементів, посилення критичних зон (кути, прорізи) та неухильне дотримання товщини захисного шару бетону.
