Ви будуєте будинок на схилі і не впевнені, чи витримає фундамент тиск ґрунту? Переживаєте, що навесні підмиє опори або фундамент «поїде» вниз разом з ділянкою? Або ви вже зіткнулися з тим, що армопояс потріскався, а будівельники розводять руками?

Будівництво на ухилі – не просто ускладнений варіант рівної ділянки. Це – особлива геотехнічна зона ризику, де:

  • ґрунт нестабільний і схильний до сповзання;
  • навантаження на фундамент діє нерівномірно і під кутом;
  • через опади і підземні води збільшується горизонтальний тиск на основу;
  • а найменша помилка в армуванні може призвести до тріщин, перекосів і навіть аварійної деформації.

Саме тому міцний, правильно зв’язаний арматурний каркас – не розкіш, а обов’язковий елемент безпеки під час будівництва на схилі.

У цій статті ви дізнаєтеся:

  • Яку арматуру використовувати для фундаменту на схилі – за СНиП і фактичними навантаженнями;
  • Як правильно в’язати каркас – поздовжні, поперечні, вертикальні елементи;
  • Яких помилок найчастіше припускаються при армуванні на ухилі;
  • Як не просто «заповнити бетоном яму», а створити надійну армовану основу, здатну тримати не тільки будинок, а й схил під ним.

Якщо ви будуєте на ухилі – не допускайте наївних рішень. Прочитайте до кінця, і ви знатимете, як дійсно правильно зв’язати фундаментний каркас під такі умови.

Чому армування особливо важливе на схилах?

фундамент на схилі

Фундамент на схилі працює в умовах складних просторових навантажень, що значно відрізняються від класичної ситуації на горизонтальній ділянці. Крім вертикального навантаження від будівлі (N), на конструкцію постійно діють горизонтальні сили (H) з боку масиву рухомого ґрунту. Під час водонасичення або відтавання тиск може посилюватися в кілька разів, особливо в разі глинистих і супіщаних ґрунтів.

Основні типи навантажень та їхній вплив:

  1. Згинальний момент (M): Виникає в ростверку або фундаментній стрічці через нерівномірний тиск по довжині ухилу. Наприклад, у разі ухилу 10-15° і висоти перепаду понад 1,5 м, момент в основі може в 2-3 рази перевищувати аналогічний показник на рівній поверхні.
  2. Зсувні зусилля (Q): Ґрунт чинить тиск убік, провокуючи зсув фундаменту по підошві. Без достатньої жорсткості каркаса це призводить до розтріскування бетону, особливо в зонах сполучення кутів.
  3. Крутний момент (T): За асиметричних навантажень і нерівного опору ґрунту може виникати кручення – особливо в ростверках і плитних основах з ухилом. Каркас повинен компенсувати ці моменти, інакше конструкція втрачає просторову жорсткість.
  4. Здимання і підмив: За наявності води у верхній частині схилу посилюється морозне здимання і промивання ґрунту, що призводить до додаткових переміщень. Арматура в нижній частині фундаменту повинна працювати як розтягнутий елемент, щоб компенсувати прогин і утримати конструкцію.

Чому одного бетону недостатньо?

Бетон має високу міцність на стиск (~20-30 МПа для B25-B30), але його міцність на розтягнення – всього 10-12% від міцності на стиск, тобто близько 2-3 МПа. В умовах вигину, кручення і зрушень цього недостатньо: бетон починає тріскатися, втрачаючи несучу здатність.

Тому арматурний каркас працює як основний сприймаючий елемент:

  • Поздовжня арматура компенсує вигин;
  • Хомути і поперечні зв’язки – сприймають зсув і не дають каркасу «розповзатися»;
  • Вертикальні елементи забезпечують зв’язність у багаторівневих фундаментах (наприклад, у пальово-ростверкових системах).

Який фундамент застосовують на схилі?

Вибір типу фундаменту на ділянці з ухилом – це не просто уподобання забудовника, а інженерне рішення, засноване на аналізі геології, гідрогеології та конфігурації рельєфу. Помилка на цьому етапі може призвести до крену, тріщин або навіть обвалення конструкції. Нижче наведено основні варіанти фундаментів, які застосовуються в будівництві на схилах, а також умови їх застосування.

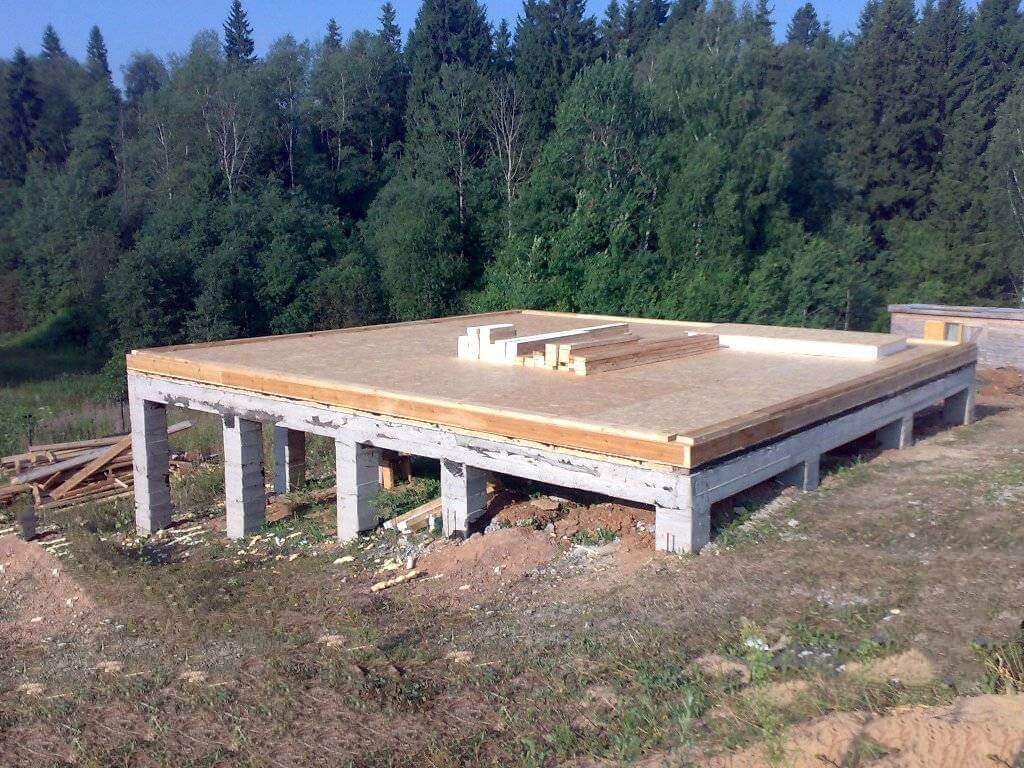

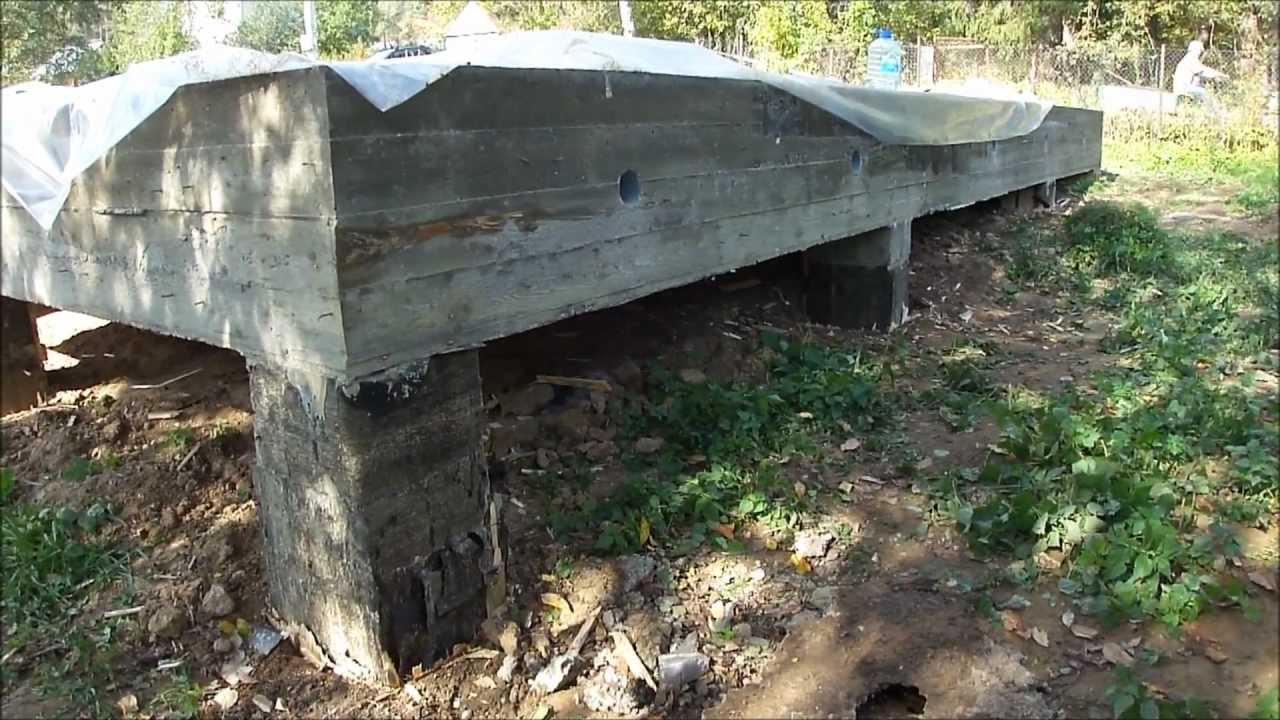

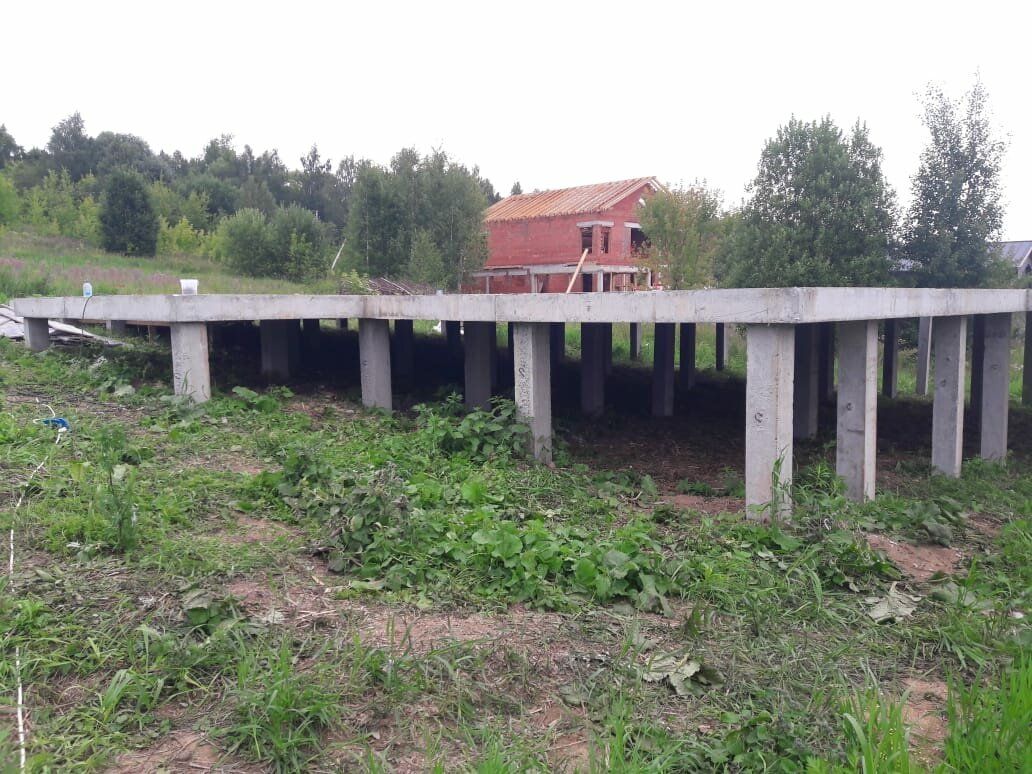

Стовпчастий фундамент із ростверком

Застосовується:

  • на крутих схилах (ухил від 15 до 30°);
  • для легких будівель – каркасних, дерев’яних, одноповерхових будинків, терас, господарських будівель.

Конструкція:

  • Несучі елементи – залізобетонні стовпи діаметром 300-400 мм, заглиблені на глибину промерзання (в Україні – від 1.0 до 1.5 м залежно від регіону);
  • Верхня частина з’єднується ростверком із залізобетону (завширшки не менше 300 мм), в якому формується просторовий арматурний каркас Ø12-16 мм, клас A500C.

Переваги:

  1. Мінімальне втручання в рельєф;
  2. Менший обсяг земляних робіт і бетону;
  3. Можливість індивідуальної адаптації кожного стовпа до рельєфу.

Обмеження:

  • Неможливо використовувати для важких конструкцій (цегляних або монолітних);
  • Вимагає точного розрахунку несучої здатності кожної опори та їхніх з’єднань.

Пальовий фундамент (буронабивні, забивні або гвинтові палі)

Застосовується:

  • на нестабільних, водонасичених, глинистих або піщаних ґрунтах;
  • за наявності глибоко залягаючого стійкого шару (глини, суглинку);
  • за значного перепаду висот (від 1,5 м і більше).

Технічні дані:

  1. Діаметр буронабивних паль: 300-500 мм;
  2. Глибина: до 3-5 м залежно від несучого шару;
  3. Відстань між палями: від 1.5 до 2.5 м;
  4. Обов’язкове армування: поздовжня арматура Ø12-16 мм, поперечна – Ø6-8 мм з кроком 200 мм.

Особливості:

  • У ростверку слід враховувати поздовжні зусилля від нерівномірного осідання і вигину – армування підсилюють на всю довжину;
  • Часто потрібне анкерування паль у нижчий міцний шар (відповідно до ДБН В.2.1-10:2009).

Палі – найбільш універсальне і надійне рішення на схилах із нестабільною основою. Особливо при водонасичених ділянках або в зонах зсувної активності.

Стрічковий фундамент зі ступінчастим закладенням

Застосовується:

  • на пологих схилах з ухилом до 8-12%;
  • при стійкій основі та відсутніх ґрунтових водах;
  • для капітальних будівель із рівномірним навантаженням.

Конструкція:

  1. Стрічка влаштовується «ступенями» – горизонтальними ділянками з перепадом рівня (зазвичай по 500-600 мм);
  2. Арматура повинна зберігати безперервність по довжині фундаменту, включно з ділянками перепаду – поздовжні стрижні Ø12-16 мм продовжуються через щабель з додатковими хомутами Ø6-8 мм по похилій ділянці.

Нормативи:

  • Мінімальний захисний шар: 40 мм при контакті з ґрунтом;
  • Клас бетону: не нижче B20 (М250);
  • Обов’язкова прив’язка сходинок до плану поверхів і архітектурної частини.

Комбінований фундамент: стрічка + палі

Застосовується:

  • за складних умов – перепад понад 1.5 м, мінливий рельєф і поєднання різних ґрунтів (наприклад, супісок + глина);
  • коли необхідна висока несуча здатність за обмеженого обсягу земляних робіт.

Конструкція:

  1. На ділянках із глибоким заляганням міцних шарів палі передають навантаження вниз, стрічка працює як розподільний елемент;
  2. Ростверк об’єднує пальові ділянки в єдину систему, забезпечуючи просторову жорсткість;
  3. Арматурний каркас ускладнюється: поздовжня арматура Ø14-20 мм, з хомутами Ø8 мм із кроком до 150 мм у зонах максимального вигину.

У таких системах особливо важливо забезпечити спільну роботу елементів – ростверк має бути надійно заанкерений у палі. Помилка в з’єднанні призводить до провисання, тріщин і втрати несучої здатності.

Загальні рекомендації:

  • Завжди робіть геологічне дослідження. Навіть невеликий ухил може приховувати рухливий шар, ґрунтові води або зсувну активність.
  • Враховуйте зону промерзання. Глибина закладення – не менше 1.0 м у центральній Україні, до 1.2-1.5 м на півночі.
  • Працюйте із сертифікованими марками арматури. Для каркасів на схилі застосовуйте A500C або B500B, не нижче Ø12 мм.
  • Уникайте зварювання – використовуйте тільки в’язку. Це особливо важливо на схилах, де виникає нерівномірне напруження і зварювання може дати крихке руйнування.

Як правильно в’язати каркас фундаменту на схилі?

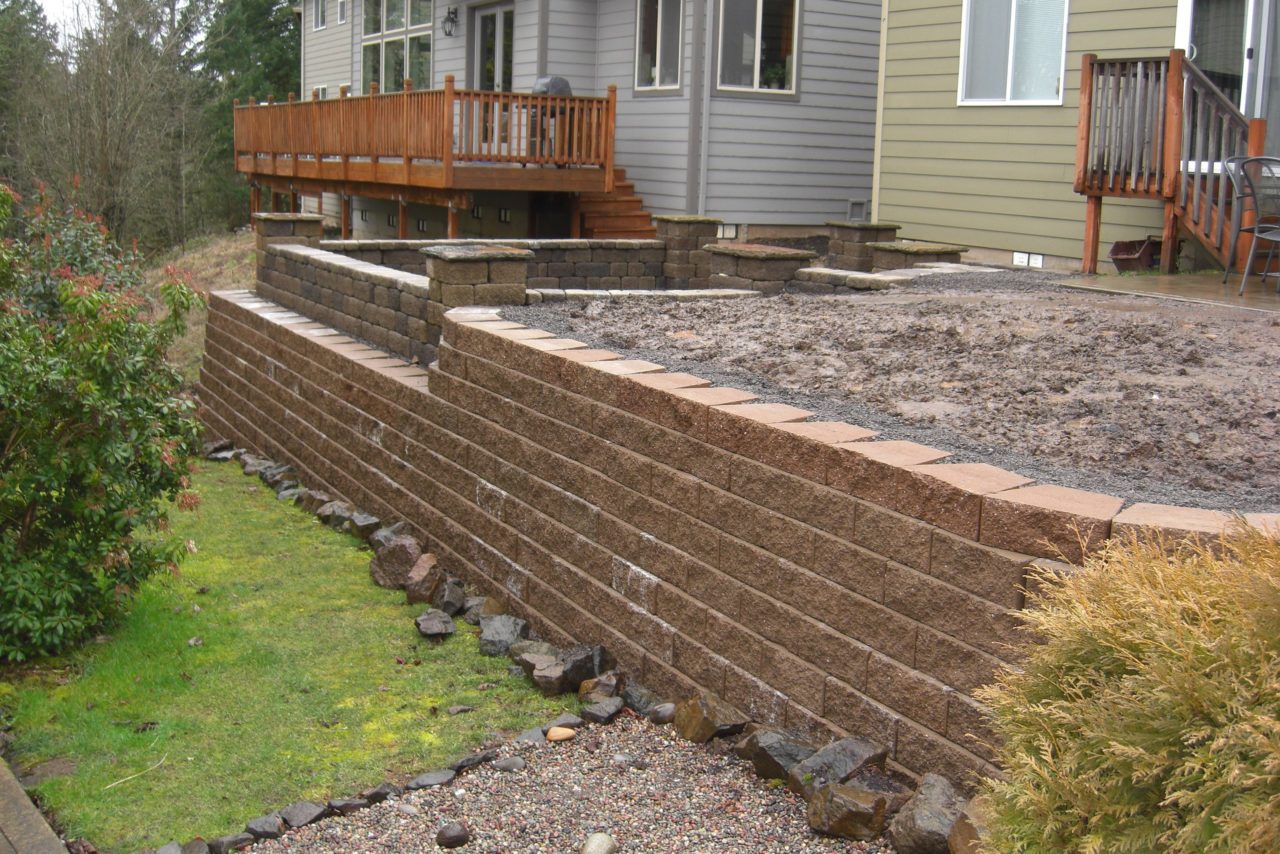

фундамент на схилі

1. Поздовжнє армування

Функція: сприйняття розтягувальних зусиль по довжині фундаменту (під час вигину й осідання).
Матеріали: арматура класу A500C або A400C, діаметр – від 12 до 20 мм.
Рекомендації:

  • Поздовжні стрижні мають бути суцільними (без зварювання), з’єднуються нахлестом не менше 40d (де d – діаметр).
  • Розташовувати два пояси – нижній (у зоні розтягування) і верхній (у зоні можливого стиснення під час вигину).
  • На крутих схилах нижній пояс особливо важливий – він стабілізує основу під час сповзання.

2. Поперечне армування (хомути, драбини)

Функція: утримання поздовжніх стрижнів, сприйняття поперечних зсувів.
Матеріали: арматура Ø6-10 мм, крок – 200-300 мм (у зонах опор – частіше, до 150 мм).
Важливо:

  • Встановлюються по периметру з рівним кроком.
  • На ділянках примикання палі до ростверку – крок хомутів зменшується в 2 рази.
  • За висоти ростверку >400 мм можливе двоярусне поперечне армування.

3. Вертикальне армування

Функція: сприйняття вертикальних згинальних і вириваючих зусиль (особливо важливо для паль і стовпів).
Діаметр: Ø12-16 мм, залежно від глибини закладення.
Особливості:

  • Йде в глибину палі мінімум на 200-400 мм.
  • У зоні сполучення з ростверком необхідне анкірування або вигин під прямим кутом.

Особливості армування ростверку

Ростверк на схилі працює як балка, що лежить на нерівномірних опорах. Армувати його потрібно як залізобетонну балку:

  • Нижній пояс: основна робоча зона розтягування – діаметр від Ø12 мм, залежно від прольоту.
  • Верхній пояс: діаметр той самий або на один крок менший.
  • Хомути: Ø6-8 мм із кроком 150-200 мм.
  • Анкірування в палі: мінімум 40d, або петлі на нижній арматурі палі.

Приклад: ростверк прольотом 2,4 м, шириною 400 мм, висотою 500 мм – 4 поздовжніх стрижні Ø14 мм (2 зверху, 2 знизу), хомути Ø8 мм із кроком 200 мм.

В’язка арматури: основні правила

  • Не використовуйте зварювання – це знижує міцність і викликає корозію.
  • В’язальний дріт – Ø1,2-1,5 мм, чорний відпалений.
  • З’єднання арматури по довжині – тільки внахлест, не менше 40-50d.
  • Фіксатори: встановлюються з кроком 0,5-1 м для забезпечення захисного шару (не менше 40 мм до ґрунту).
  • Арматура має бути чистою – без іржі та забруднень (згідно з ДСТУ Б В.2.6-156:2010).

Типові помилки під час армування на схилі

фундамент на схилі

Помилки під час армування фундаментів на схилах – не просто «недоліки». У більшості випадків вони стають причиною нахилу будівлі, появи поздовжніх тріщин у цоколі, відриву ростверку від паль, втрати несучої здатності і, в гіршому випадку, катастрофічного обвалення конструкцій. Нижче розглянуто найпоширеніші порушення, їхні наслідки та технічні рекомендації щодо їхнього запобігання.

Неправильне проектування і влаштування ухилу ростверку

Помилка: Ростверк заливають строго горизонтально за значного перепаду висот паль. У результаті у фундаментній балці виникають вторинні згинальні та крутильні моменти.

Наслідки:

  • прогин і розтріскування ростверку в середній частині;
  • відрив від крайніх паль через диференціальне осідання;
  • скручування фундаменту і тріщини в стінах уже на першому році експлуатації.

Рішення:

  • проектувати ступінчастий ростверк або компенсувати перепад подовженням паль до однієї висоти;
  • використовувати просторовий арматурний каркас, прив’язаний до кожної палі (анкіровка щонайменше 40-50 Ø поздовжньої арматури, згідно з п. 8.3.8 СНиП 52-01-2003).

Відсутність анкерування арматури в палю

Помилка: Поздовжні стрижні арматури в ростверку просто вставлені в оголовок палі на 10-20 см без вигину, фіксації або зачепа.

Наслідки:

  • відсутність спільної роботи паль і ростверку;
  • у разі зсуву або просідання ґрунту ростверк «з’їжджає» з опор;
  • виникають поздовжні тріщини в зоні сполучення.

Рішення:

  • анкерування арматури в тіло палі за ДСТУ Б В.2.6-156:2010: довжина анкерування – щонайменше 40 діаметрів стрижня (для Ø16 мм це мінімум 640 мм);
  • обов’язкове використання Г-подібних або П-подібних анкерів із приварюванням/в’язкою до каркаса палі до бетонування.

Порушення розмірів поперечного армування (хомутів)

Помилка: Використання хомутів Ø6 мм із кроком понад 300 мм або зовсім їхня відсутність у ростверку/палях.

Наслідки:

  • втрата просторової жорсткості арматурного каркаса;
  • нефіксована поздовжня арматура зміщується під час заливання бетону, втрачається покриття;
  • підвищується ризик зсувних руйнувань і продавлювання.

Рішення:

  • застосовувати хомути Ø8-10 мм, клас сталі А240 або А500C;
  • крок хомутів:
    • 150 мм – у зонах максимального вигину (по краях ростверку);
    • 200-250 мм – у середній частині;
  • обов’язково замикати каркас у кільце, включно з вертикальними і горизонтальними зв’язками (за п. 8.3.4 СНиП 52-01-2003 і ДБН В.2.6-98:2009).

Недостатній захисний шар бетону

Помилка: Захисний шар арматури менше 20-25 мм при контакті з ґрунтом або зовсім відкриті ділянки арматури в цоколі.

Наслідки:

  • активна корозія арматури через проникнення вологи і CO₂;
  • втрата зчеплення арматури з бетоном (адгезія падає в 3-4 рази);
  • передчасне руйнування ростверку і зниження міцності конструкції.

Рішення:

  • захисний шар бетону має бути:
    • ≥30 мм – для конструкцій, що контактують із землею;
    • ≥40 мм — при агресивному середовищі (глинисті та вологі ґрунти, у т.ч. Київ, Черкаси, Полтава);
  • використовувати фіксатори арматури (тип “зірочка”, “стульчик”) на кожному рівні армування;
  • перевіряти зсув каркасу перед бетонуванням.

Недостатня просторова жорсткість арматурного каркасу

Помилка: Каркас зібраний лише з поздовжньої арматури та не фіксується хомутами по всій висоті. При заливанні бетон зсуває стрижні.

Наслідки:

  • порушення проектної геометрії каркасу;
  • нерівномірний захисний шар;
  • утворення пустот та раковин у бетоні;
  • порушення зчеплення та зниження несучої здатності.

Рішення:

  • збирати повноцінний просторовий каркас, фіксуючи кожну площину арматури;
  • використовувати в’язальний дріт Ø1,2–1,4 мм, а не точкове зварювання (особливо важливо у зонах вигину та вібрації);
  • перед заливкою проводити огляд та перевірку на рухливість (каркас не повинен «гуляти» навіть при струсі).

Арматура для фундаменту на схилі: Підсумки

фундамент на схилі

Будівництво на схилах – це не просто нестандартне завдання, а інженерний виклик, у якому будь-яка помилка в армуванні може коштувати стійкості всієї будівлі. У таких умовах фундамент повинен працювати не тільки на вертикальні навантаження, а й протистояти бічному тиску рухомого ґрунту, згинальним і скручувальним моментам, а також зусиллям, що висмикують, особливо в зонах перепаду висот і водонасичених шарів.

Надійність забезпечується не тільки міцним бетоном, а й грамотно розрахованим і правильно зібраним арматурним каркасом. Його схема, діаметр стрижнів, клас сталі, кількість і крок хомутів – все це має відповідати:

  • СНиП 52-01-2003 – у частині розрахунку та влаштування залізобетонних конструкцій;
  • ДБН В.2.1-10-2009 – щодо особливостей фундаментів на різних ґрунтах в умовах України;
  • СП 63.13330.2018 – для звірки розрахункових положень за сучасними стандартами;
  • ДСТУ Б В.2.6-156:2010 – у частині технічних умов на бетон і залізобетон.

Довільний вибір перетинів або кроків хомутів, відсутність анкерування або захисного шару – прямий шлях до деформацій, тріщин і подальшого руйнування будівлі.

Якщо ви проєктуєте або вже будуєте на схилі і не впевнені в деталях армування – не експериментуйте. Зверніться до фахівців металобази «Стіллар», щоб отримати не просто поставку арматури, а технічно обгрунтоване і безпечне рішення під конкретний рельєф і тип ґрунту.

Ми пропонуємо:

  • Підбір арматури A500C, A400C, у т.ч. з антикорозійним захистом (оцинковка, композит);
  • Консультації інженерів-розраховувачів: допомога у визначенні діаметра, кількості стрижнів, кроку хомутів;
  • Комплектацію – в’язальний дріт, фіксатори, проставки, анкерні елементи;
  • Оперативну доставку по Україні та техпідтримку на всіх етапах від котловану до бетонування.

Фундамент – це те, що не переробити. Нехай він буде розрахований, зв’язаний і покладений правильно від самого початку. Ми допоможемо вам не тільки утримати будинок, а й стабілізувати схил, на якому він стоїть.

Зв’яжіться з командою «Стіллар» – і отримаєте не просто матеріали, а підтримку, на яку можна спертися.
