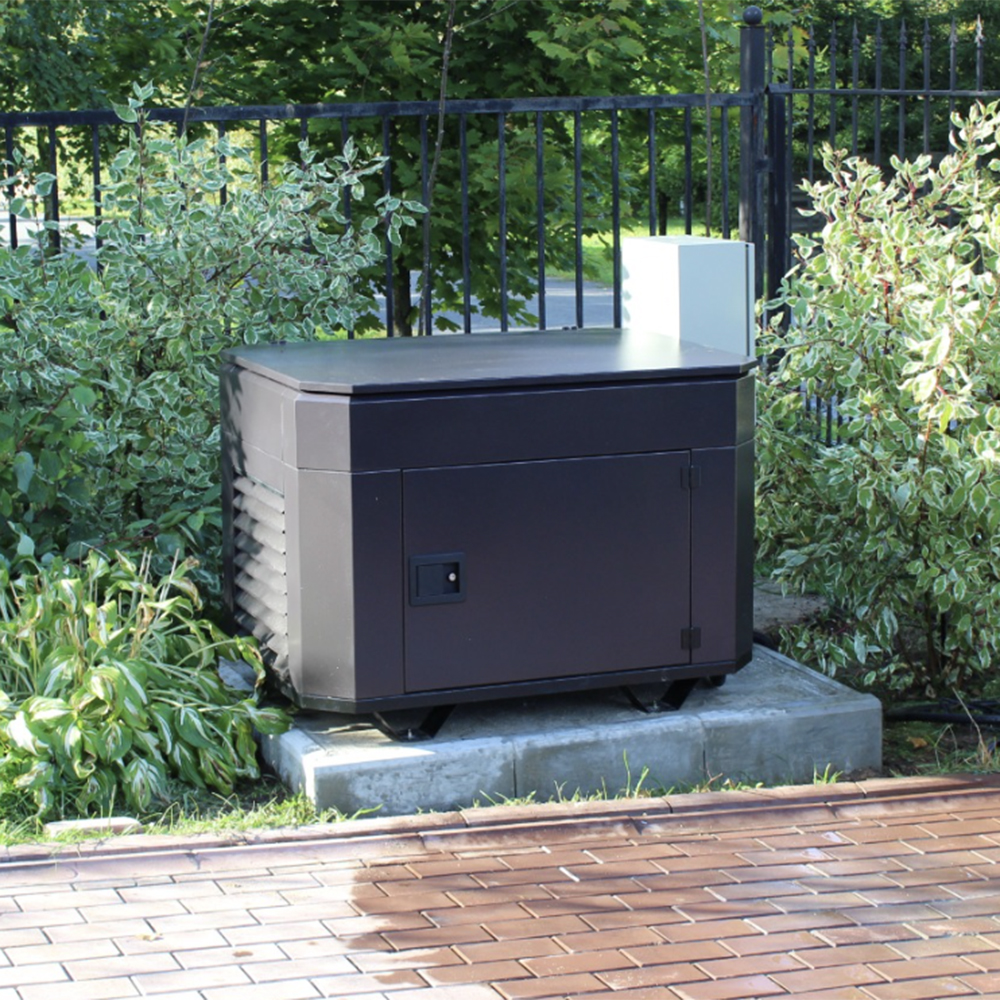

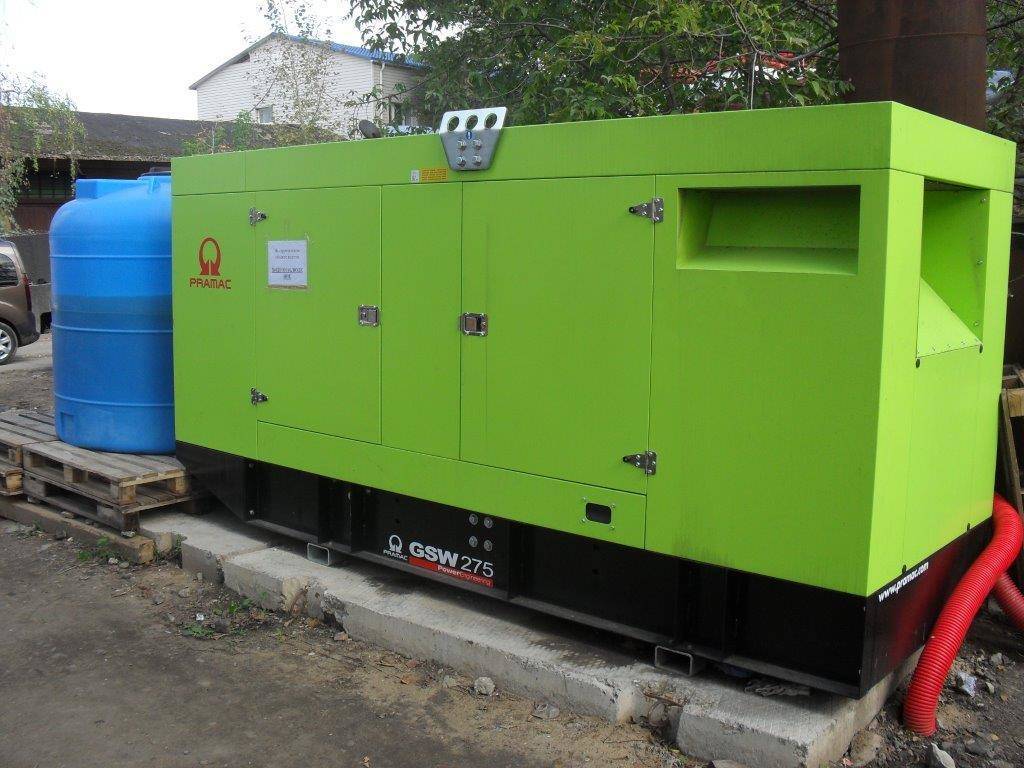

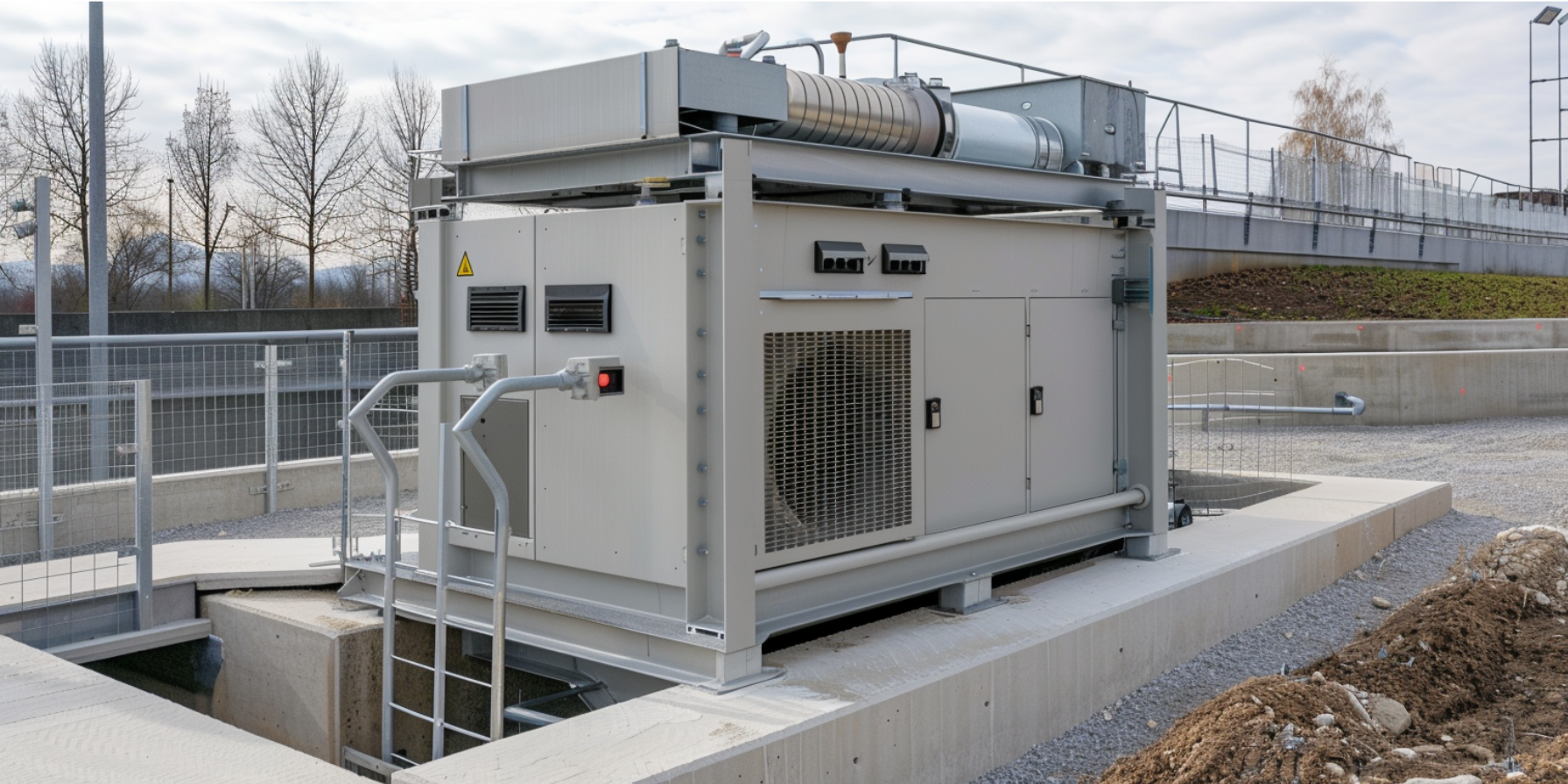

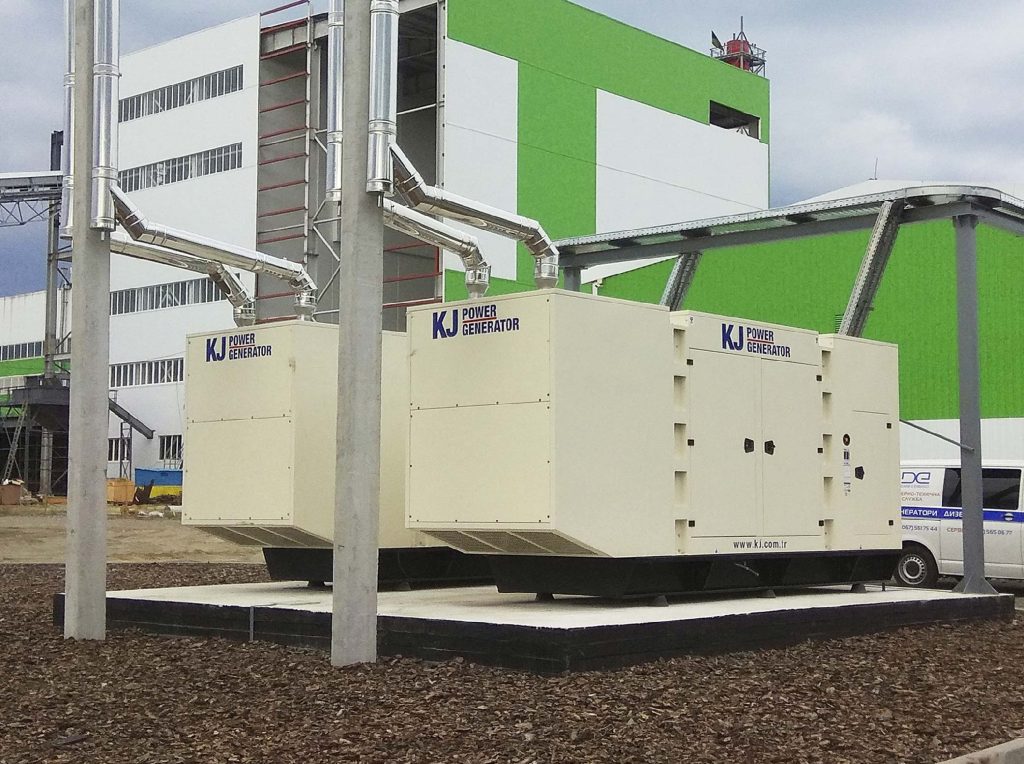

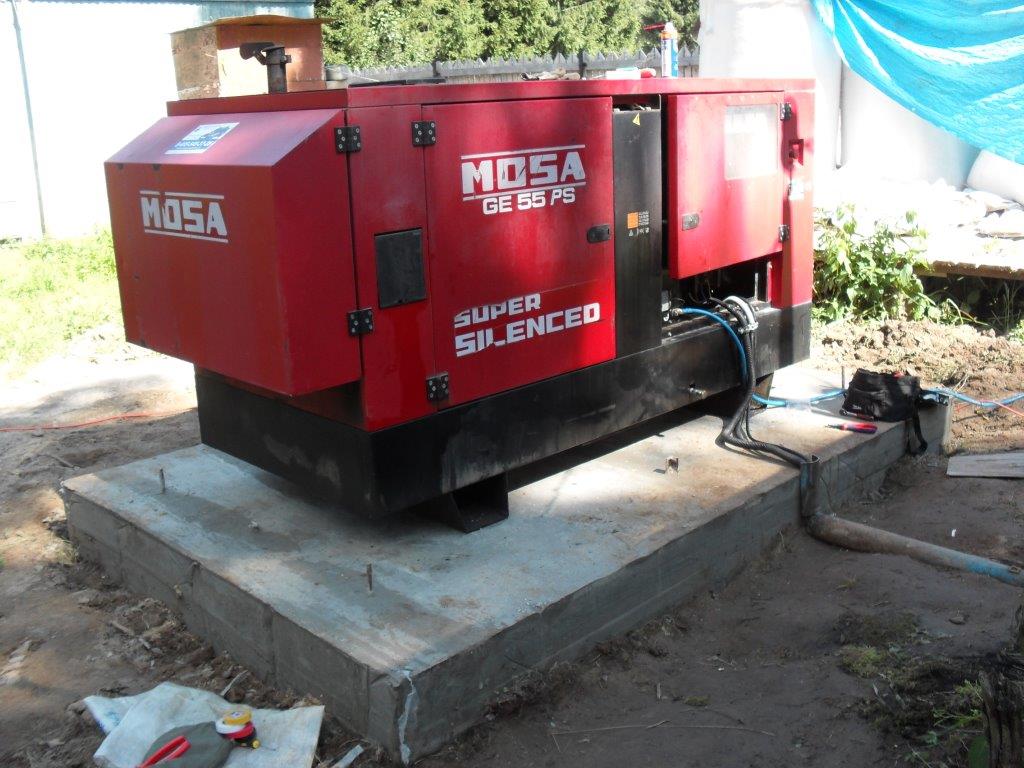

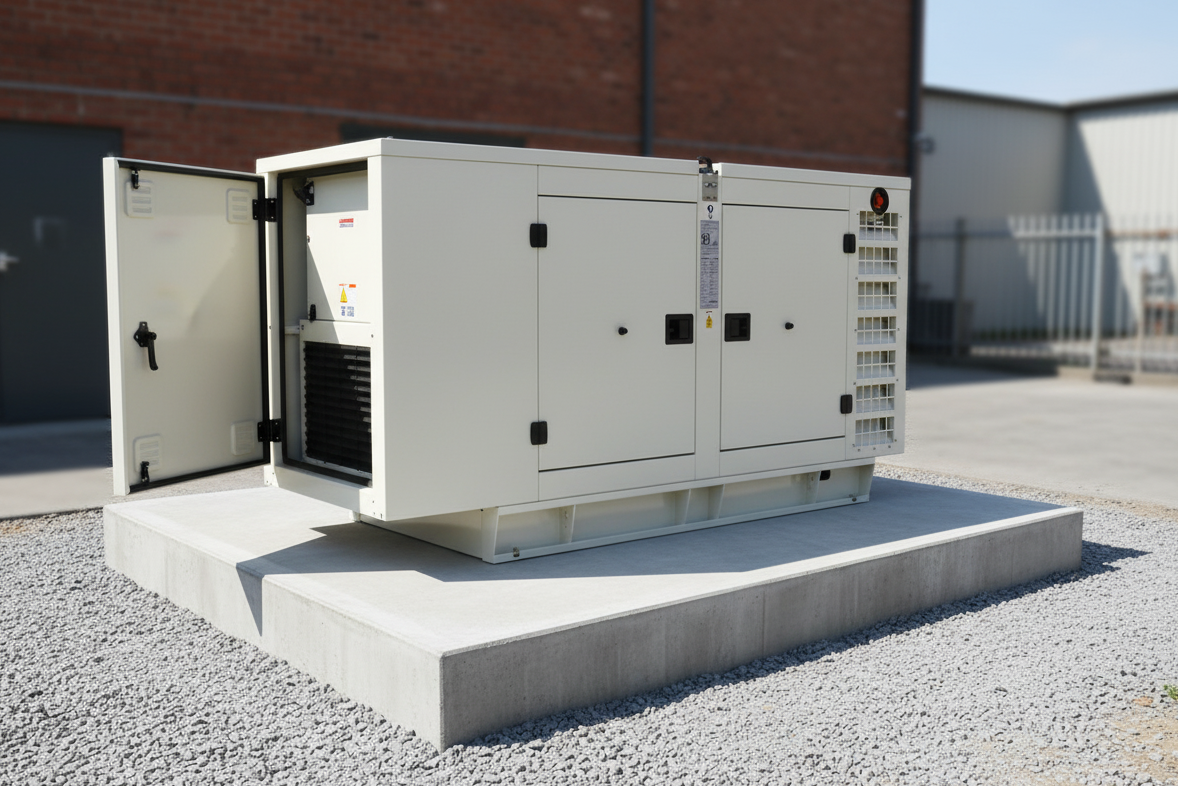

Як армувати бетонну основу для теплового насоса або генератора?

Створення бетонної основи (фундаментної плити) для важкого та віброактивного обладнання, такого як генератор або зовнішній блок теплового насоса, кардинально відрізняється від заливки садової доріжки. Ключова помилка – розглядати це завдання виключно через призму статичного навантаження (ваги).

Головний ворог бетонної основи для теплового насоса чи генератора – не вага, а динамічні коливання (вібрація) та сили морозного пучення ґрунту.

Неправильно армована основа для теплового насоса або генератора призведе до розтріскування, втрати геометрії (“просідання” або “випирання” одного з кутів) і, як наслідок, до передчасного виходу з ладу дорогого обладнання через порушення співвісності та постійне вібраційне перевантаження його вузлів.

Аналіз навантажень: Статика, динаміка та ґрунт

Перш ніж обрати діаметр арматури, необхідно зрозуміти, з чим вона боротиметься.

Статичне навантаження (вага)

Найбільш просте та зрозуміле навантаження.

• Тепловий насос (зовнішній блок): 80 – 200 кг.
• Генератор (побутовий/комерційний): 100 – 500 кг (і вище). Для бетону класу B20 (M250) ця вага незначна.

Динамічне навантаження (вібрація)

Це критичний фактор. Компресор теплового насоса і, особливо, двигун внутрішнього згоряння генератора створюють постійні різночастотні коливання.

• Наслідки: Вібрація викликає “втому” бетону та арматури. Вона прагне “розбити” структуру матеріалу.
• Рішення: Основа повинна мати достатню масивність та інертність, щоб поглинати (демпфувати) ці коливання, а не резонувати з ними. Арматурний каркас повинен працювати як єдина 3D-структура, запобігаючи мікророзривам.

Сили морозного пучення

Вологий ґрунт під плитою взимку замерзає та розширюється, виштовхуючи основу вгору. Цей вплив нерівномірний і може досягати кількох тонн.

• Наслідки: Плиту вигинає. Нижня частина плити розтягується.
• Рішення: Арматурний каркас повинен сприймати розтягувальні та згинальні моменти.

Ключові принципи проектування основи

Просто “бетонного квадрата” недостатньо. Конструкція повинна вирішувати три завдання: гасити вібрацію, протистояти силам морозного пучення та ізолювати вібрації від інших конструкцій.

Масивність (Інерційне гасіння)

Суть: Для ефективного гасіння вібрацій фундаментна плита повинна мати значну інерційну масу. Низькочастотні вібрації (характерні для дизельних генераторів) вимагають більшої маси для гасіння, ніж високочастотні (інверторні генератори, теплові насоси).

Технічне обґрунтування: Закон інерції. Чим масивніша основа, тим складніше її зрушити з місця або змусити коливатися. Маса плити “поглинає” та розсіює кінетичну енергію вібрацій, перетворюючи її на тепло.

Рекомендації:

• Співвідношення мас: Мінімально допустиме співвідношення маси фундаменту до маси обладнання – 1.5:1. Оптимальне (рекомендоване) – 2:1 або 3:1.
  • Приклад: Генератор важить 300 кг. Мінімальна маса плити = 450 кг. Рекомендована = 600-900 кг.
• Розрахунок маси плити: Об’єм (Д х Ш х В) х Густина бетону (середня = 2400 кг/м³).
  • Плита 1.5м х 1.0м х 0.25м = 0.375 м³. Маса = 0.375 х 2400 = 900 кг.
• Товщина: Не менше 200 мм. Для важкого обладнання (понад 500 кг) – 250-300 мм. Збільшення товщини дає більший приріст маси та жорсткості, ніж збільшення площі.

Ізоляція (Вібророзв’язка)

Суть: Фундамент обладнання ніколи не повинен мати жорсткого зв’язку з фундаментом будівлі, відмосткою чи іншими несучими конструкціями. Будь-який “акустичний міст” передасть вібрацію на стіни будинку, створюючи структурний шум.

Рекомендації:

• Деформаційний шов: Між плитою обладнання та фундаментом будівлі/відмосткою обов’язковий зазор мінімум 15-20 мм.
• Заповнення шва: Цей зазор заповнюється тільки еластичними матеріалами.
  • Бюджетний варіант: Спінений поліетилен (типу “Ізолон”, “Вілатерм”) у 2-3 шари.
  • Професійний варіант: Спеціалізовані вібродемпфуючі стрічки, технічний корок або гумові мати.
• Контроль: Простежте, щоб у шов не потрапило будівельне сміття, каміння чи розчин – це зведе нанівець всю віброізоляцію.

Геопідготовка (Боротьба з пученням)

Це найкритичніший етап для довговічності. Заливка на “голий” чорнозем – гарантія руйнування плити за 1-2 зими через морозне пучення.

Суть: Ми повинні замінити пучиністий ґрунт (глина, суглинок, чорнозем) на непучиністий (щебінь, пісок), який не затримує воду і не розширюється при замерзанні.

Покрокова технологія:

1. Виїмка ґрунту: Знімається весь родючий шар (чорнозем) та частина глини. Мінімальна глибина “корита” – 40-50 см. Для суворих або сильно заболочених ділянок – до 60 см.
2. Геотекстиль: Дно та стінки “корита” вистилаються геотекстилем (щільність 150-200 г/м²).
   • Функція 1 (Розділення): Не дає щебеню “потонути” в глині з часом.
   • Функція 2 (Фільтрація): Пропускає воду, але не дає частинкам глини замулювати подушку.
3. Шар щебеню (Дренаж): На геотекстиль насипається шар гранітного щебеню (фракція 20-40 мм) товщиною 20-25 см.
   • Функція: Створення дренажного шару та розподіл навантаження.
4. Трамбування (Важливо!): Щебінь ретельно трамбується віброплитою (ручне трамбування неефективне).
5. Шар піску (Вирівнювання): Поверх щебеню насипається річковий або митий кар’єрний пісок (шар 10-15 см). Використання глинистого “яружного” піску неприпустиме.
   • Функція: Вирівнювання основи та розклинювання щебеню.
6. Пошарове трамбування: Пісок проливається водою і також трамбується віброплитою до стану, коли на ньому не залишається слідів.
7. Гідроізоляція (Відсічка): Поверх утрамбованої подушки укладається гідроізоляція (щільна ПВХ-плівка від 200 мікрон, руберойд або профільована мембрана).
   • Функція 1 (Технологічна): Не дає “цементному молоку” вийти з бетону в пісок, що критично важливо для набору міцності.
   • Функція 2 (Захисна): Відсікає капілярний підсос вологи з ґрунту в тіло бетону, підвищуючи його морозостійкість (F).

Вибір матеріалів (норми України)

Бетон

Для вібронавантажених конструкцій, що працюють на відкритому повітрі, вимоги до бетону підвищені.

• Клас міцності (ДСТУ Б В.2.7-176:2008): Мінімум B20 (М250). Оптимально – B25 (М300).
• Марка за морозостійкістю (F): Не нижче F200. Це гарантує, що бетон витримає 200 циклів заморожування/відтавання без втрати міцності.
• Марка за водонепроникністю (W): Не нижче W6.

Приклад маркування для замовлення: Бетон В25 F200 W6 P3 (P3 – рухливість, зручна для укладання).

Арматура

В Україні використовується арматура, що відповідає ДСТУ 3760:2019 “Прокат арматурний для залізобетонних конструкцій”.

Для відповідальної основи слід використовувати рифлену арматуру класу A400C або A500C. Літера “С” (зварювальна) важлива, хоча ручна в’язка часто є кращою.

Зварна сітка (з дроту ВР-1): Допустима тільки для основ під дуже легкі теплові насоси (до 100 кг) та при товщині плити до 150 мм. Для генераторів – непридатна як основне армування.

Проектування та збирання арматурного каркаса

Для плити на ґрунті, що піддається вигину (від пучення) та вібраціям (зверху), необхідно використовувати просторовий (об’ємний) каркас із двох сіток – верхньої та нижньої.

Розміри та діаметри

Критично важливий параметр: Захисний шар

Арматура не повинна лежати на подушці або торкатися опалубки. Вона має бути повністю занурена в бетон для захисту від корозії та для спільної роботи.

Нормативні захисні шари (ДБН В.2.6-98:2009):

• Для фундаментів у ґрунті (без дод. гідроізоляції): 70 мм.
• За наявності гідроізоляційної підготовки (наша подушка з плівкою): 30-40 мм.
• Від бічних граней (опалубки): 30-40 мм.
• Від верхньої поверхні: 30-40 мм.

Для виставлення цих зазорів використовуються пластикові фіксатори (“стільчики”, “зірочки”). Це обов’язковий елемент.

Покрокове збирання каркаса

Крок 1. Встановлення нижнього захисного шару. На гідроізоляцію (плівку) розставляються фіксатори-“стільчики” з кроком 50-70 см. Вони забезпечать нижній захисний шар (наприклад, 40 мм).

Крок 2. В’язка нижньої сітки. Розкладаються прути арматури (Ø10-12 мм) з кроком (150-200 мм) у поздовжньому та поперечному напрямку. Перехрестя зв’язуються відпаленим в’язальним дротом (Ø 1.2-1.5 мм) за допомогою гачка.

• В’язка > Зварювання: Для динамічних навантажень в’язка є кращою. Вона забезпечує каркасу певний ступінь пружної рухливості, тоді як зварювання створює жорсткий вузол, який може стати концентратором напружень і тріснути від вібрації.

Крок 3. Встановлення вертикальних зв’язків (“Жабки”). Це найважливіший етап для створення 3D-каркаса. Не можна просто залити дві сітки “на око”. Вони повинні бути жорстко зв’язані. Для цього використовуються “жабки” (П-подібні елементи) або “стільчики-опори” з арматури.

• Розрахунок висоти “жабки”:
  • Висота = (Загальна товщина плити H) - (Нижній захисний шар) - (Верхній захисний шар) - (Діаметр нижньої арматури) - (Діаметр верхньої арматури)
  • Приклад (Плита 200 мм, арматура 12 мм, шари по 40 мм):
  • 200 - 40 - 40 - 12 - 12 = 96 мм.
• Ці “жабки” (з тієї ж арматури 10-12 мм) гнуться і встановлюються в шаховому порядку з кроком 50-60 см.

Крок 4. В’язка верхньої сітки. Поверх “жабок” розкладається і в’яжеться верхня сітка, аналогічно нижній (Ø10-12 мм, крок 150-200 мм).

Крок 5. Бічне армування (Торці). По периметру каркаса, до торців сіток, кріпляться 2-3 поздовжні прути, забезпечуючи замкнутість контуру.

Додаткове посилення

Для важких генераторів рекомендується:

1. Посилення під анкерами: У місцях, де будуть кріпильні болти (анкери) обладнання, сітку можна посилити – зменшити крок до 100х100 мм або додати короткі діагональні стержні.
2. Ребра жорсткості: Для дуже важкого обладнання (понад 500 кг) або на слабких ґрунтах плиту роблять товщою по периметру (створюючи балку/ребро), з відповідним посиленням каркаса в цих ребрах.

Допуски та контроль якості (ДБН В.2.6-98:2009)

• Відхилення за товщиною захисного шару: ±5 мм (для шару <40 мм) та ±10 мм (для шару >40 мм).
• Відхилення за кроком арматури: ± 20 мм.
• Відхилення за рівністю поверхні плити: Не більше 5 мм на 2-метровій рейці. Це критично для обладнання – воно повинно стояти рівно без підкладок.

Зведена таблиця рішень

Економія на 50 кг бетону або кількох метрах арматури шляхом відмови від другої сітки або зменшення захисного шару – це помилкова економія, яка неминуче призведе до руйнування основи під дією вібрації та сил пучення. Тільки масивний, просторовий та правильно захищений каркас є гарантією довговічної та безпечної експлуатації вашого обладнання.

Армування бетонної основи для теплового насоса чи генератора: Висновки

Підбиваючи підсумок, створення надійної основи – це інженерне завдання, що вимагає комплексного підходу. Недостатньо просто залити “плиту”. Ключовими факторами успіху є: правильна геопідготовка з непучиністою подушкою, достатня масивність бетону (клас не нижче B20-B25) і, найголовніше, – створення просторового 3D-каркаса з двох сіток з чітким дотриманням захисних шарів.

Саме арматурний каркас з якісного прокату класу A400C або A500C сприймає критичні навантаження від морозного пучення та гасить вібрації, запобігаючи розтріскуванню плити та поломці дорогого обладнання.
