Як армувати фундамент для теплиці: Повний посібник

Ви вклали душу (і чималі кошти) у мрію про свою теплицю? Уявляли, як збиратимете перший урожай, коли сусіди тільки висаджують розсаду? Але що, якщо ця мрія дасть тріщину… у буквальному сенсі?

Що, якщо за одну-дві зими ви з розчаруванням помітите, що двері перекосило, дорогий полікарбонат пішов хвилями, а в самій бетонній основі — зловісна тріщина? Це не просто прикра поломка. Це — результат фатальної помилки, закладеної на самому початку: неправильного або недостатнього армування фундаменту.

Багато хто вважає, що теплиця – це “легка” конструкція, для якої підійде будь-яка основа. Це фатальна помилка, ціна якої — втрачені гроші, час та врожай.

Як уникнути цього кошмару? Як гарантувати, що ваша теплиця стоятиме десятиліттями, а не перетвориться на джерело вічних ремонтів та розчарувань? Чи потрібно бути професійним будівельником, щоб зробити все правильно?

Команда “Стіллар” у Києві щодня бачить наслідки таких помилок і, що важливіше, знає, як їм запобігти. Ми допоможемо вам розібратися.

Ця стаття — не просто набір сухих інструкцій. Це докладний технічний посібник, заснований на реальному досвіді та будівельних нормах, який відповість на всі ваші “як” і “чому”. Ми розберемо все: від вибору “правильної” арматури та розуміння нормативної бази до покрокових схем в’язки каркасів для різних типів фундаментів. Ми допоможемо вам збудувати ту саму надійну основу, яка стане запорукою вашого майбутнього врожаю.

Навіщо армувати фундамент теплиці? Фізика процесу

Фундамент теплиці, навіть невеликий, зазнає колосальних, різноспрямованих навантажень, які має компенсувати саме арматурний каркас. Розглянемо їх докладно.

Сили морозного здимання ґрунту (Головний ворог)

Це найбільш руйнівна сила. Бетон відмінно працює на стиск, але дуже крихкий на розтяг, а здимання — це саме розтягувальне та згинальне навантаження.

• Фізика процесу: Взимку вода в ґрунті (особливо в глині та суглинках) замерзає, розширюється в об’ємі (до 9%) і “виштовхує” легкий фундамент теплиці вгору. Навесні ґрунт відтає нерівномірно (спершу з південного боку), і фундамент “ламається” на ділянках, що просіли.
• Технічні дані: Сили нормального здимання (тиск знизу) можуть сягати 10-15 тонн на квадратний метр. Ще небезпечніші дотичні сили здимання — коли ґрунт примерзає до бічних стінок фундаменту і, піднімаючись, тягне їх вгору з силою до 5-7 тонн на квадратний метр стіни.
• Приклад: Для теплиці 3х6 м (18 погонних метрів стрічки) при глибині 40 см, загальна бічна площа (18 * 0.4) = 7.2 м². Дотичні сили можуть намагатися “висмикнути” ваш фундамент із зусиллям понад 35-40 тонн!
• Роль арматури: Бетон класу B15 (М200) має межу міцності на розтяг всього близько 1.5 МПа. Сили здимання легко її перевищують. Сталева арматура A500C має межу плинності ~500 МПа. Тільки два пояси арматурного каркаса (верхній та нижній) пов’язують стрічку в єдину “раму”, яка чинить опір вигину і не дає їй “розірватися”, коли одна частина піднімається, а інша — ні.

Вагові та експлуатаційні навантаження

Удавана “легкість” теплиці оманлива. Давайте порахуємо.

• Приклад розрахунку для теплиці 3х6 м (18 м²):
  1. Каркас + Полікарбонат: ~150-200 кг. (Якщо скло 4 мм, то тільки вага скління (S~40 м²) складе ~400 кг).
  2. Снігове навантаження: Для III снігового регіону (Київська обл.) нормативне навантаження ~93-120 кг/м². На дах 18 м² це складе ~1700 – 2100 кг (понад 2 тонни!).
  3. Ґрунт у грядках (головне навантаження): Дві грядки висотою 40 см, шириною 60 см і довжиною 5.5 м. Об’єм = 2 * (0.4 * 0.6 * 5.5) = 2.64 м³. Щільність вологого тепличного ґрунту ~1500 кг/м³. Вага = 2.64 * 1500 = ~3960 кг (майже 4 тонни!).
• Підсумок: Загальна вага, що тисне на 18 погонних метрів фундаменту, — понад 6 тонн (6000 кг), або ~330 кг на кожен метр стрічки.
• Роль арматури: Це навантаження ніколи не розподіляється рівномірно. Якщо під однією ділянкою ґрунт просяде (наприклад, від надлишкового поливу або роботи кротів), стрічка фундаменту починає працювати як бетонна балка. Нижні стрижні арматури беруть на себе розтяг, а верхні — стиск, не даючи стрічці переломитися під вагою теплиці та ґрунту.

Вітрові навантаження (Ефект “Вітрила”)

Теплиця має величезну бічну поверхню.

• Технічні дані: Для вітрового району Києва (I) розрахунковий тиск вітру ~35-40 кг/м².
• Приклад: Теплиця 3х6 м з висотою в гребені 2.5 м має бічну “парусність” ~15 м² і торцеву ~5.5 м². При сильному вітрі (>20 м/с) бічна сила, що намагається зрушити або перекинути вашу теплицю, може перевищувати 500-600 кг.
• Роль арматури: Каркас теплиці кріпиться до фундаменту. Арматурний каркас “якорить” всю конструкцію, пов’язуючи її з масою бетону (для стрічки 30х50 см і теплиці 3х6 м маса бетону ~2.7 м³, або ~6.5 тонн). Саме арматура, в яку часто закладають анкерні болти, забезпечує монолітність цього зв’язку.

Нерівномірне просідання ґрунту

• Фізика процесу: Ви поливаєте грядки біля південної стіни. Ґрунт під цією частиною фундаменту розм’якшується і просідає на 1 см. Північна сторона, де сухіше, залишається на місці.
• Роль арматури: Без арматури стрічка просто трісне. Армована стрічка, працюючи як єдина балка (див. п. 1.2), “переступить” цю проблемну ділянку, розподіливши навантаження на сусідні зони.

Арматурний каркас – це “кістяк” фундаменту, який пов’язує бетон в єдину монолітну систему, здатну протистояти всім перерахованим навантаженням без руйнування.

Нормативна база та допуски в Україні

Хоча для приватних малогабаритних теплиць не існує окремого ДБН (Державні Будівельні Норми), професійні будівельники керуються принципами, закладеними в основних стандартах. Розуміння цих принципів гарантує якість.

• ДСТУ 3760:2019 “Прокат арматурний для залізобетонних конструкцій”: Головний стандарт України, що регламентує класи, маркування та механічні властивості арматури.
• ДБН В.2.6-98:2009 “Бетонні та залізобетонні конструкції”: Хоча цей документ орієнтований на велике будівництво, з нього взяті ключові вимоги до:
  • Мінімального захисного шару бетону.
  • Довжини анкерування та перехльостування.
• Допуски (загальнобудівельні):
  • Відхилення в розміщенні арматури: Для фундаментів допуск на зміщення (в плані та по висоті) може становити ±10 мм.
  • Захисний шар: Відхилення не повинно перевищувати -5 мм або +10 мм від проектного.

Для приватної теплиці ці норми є орієнтиром для забезпечення якості, а не суворою вимогою до сертифікації.

Вибір матеріалів для армування фундаменту теплиці

Вибір “правильної” арматури – це 50% успіху.

Сталева арматура (Гарячекатана)

Це класичний і найнадійніший варіант.

Маркування та класи (згідно з ДСТУ 3760):

• A-I (A240C): Гладкі стрижні. Використовуються переважно для поперечного армування (хомутів), оскільки мають гірше зчеплення з бетоном.
• A-III (A400C / A500C): Основний вибір. Це стрижні з періодичним профілем (рифлені).
  • A400C: Популярний та універсальний клас.
  • A500C: Сучасний, більш міцний та пластичний клас. Літера “C” (від “зварювальна”) означає, що її можна з’єднувати зварюванням, хоча для фундаментів в’язка завжди краща.

Таблиця 1: Вибір діаметра сталевої арматури для фундаменту теплиці

Композитна (Склопластикова) арматура (АСК)

Сучасний матеріал з перевагами та суттєвими недоліками.

• Переваги: Не іржавіє (критично для вологих умов теплиці), легка (зручність монтажу), низька теплопровідність (не створює містків холоду).
• Недоліки:
  1. Низький модуль пружності: Вона розтягується в 3-4 рази сильніше за сталь, перш ніж включиться в роботу. Це означає, що бетон вже може почати тріскатися, а арматура “ще не працює”.
  2. Неможливість згинання: Її не можна зігнути на будмайданчику для створення кутів або хомутів. Всі Г-подібні елементи потрібно замовляти на заводі.
  3. Крихкість при зсуві.

Таблиця 2: Порівняння Сталь vs. Композит (при “рівноміцній” заміні)

Для відповідальних фундаментів (стрічкових, плитних) рекомендується використовувати класичну сталеву арматуру A-III (A500C). Композит можна розглядати для легких стовпчастих фундаментів під плівкові теплиці, де його корозійна стійкість є плюсом.

Інструменти та витратні матеріали

• В’язальний дріт: Відпалений, діаметром 1.2 – 1.6 мм.
• В’язальний гачок: (ручний або напівавтоматичний “пістолет”).
• Арматуроріз (болторіз) або КШМ (“болгарка”).
• Верстат для гнуття арматури (або два міцних штирі, вбитих у колоду).
• Фіксатори (“стільчики”, “зірочки”): Пластикові підставки. Абсолютно необхідні!

Ключові принципи армування фундаменту для теплиці

Недостатньо просто кинути арматуру в траншею. Каркас має бути інженерною конструкцією.

Захисний шар бетону

Арматура працює тільки в тілі бетону. Бетон захищає сталь від корозії. Якщо арматура лежить на землі або торкається опалубки – вона згниє за 2-3 сезони.

• Призначення: Створення гарантованого зазору між арматурою та ґрунтом/опалубкою.
• Як забезпечити: Використання пластикових фіксаторів (“стільчиків” під нижній ряд, “зірочок” для бічних стінок).
• Норматив (ДБН):
  • Дно фундаменту (на ґрунт): 70 мм.
  • Дно (на “підбетонку”): 35-40 мм.
  • Бічні стінки (в ґрунті): 40-50 мм.
  • Бічні стінки (в опалубці): 25-30 мм. Для теплиці візьміть за правило: 3-5 см з усіх боків.

З’єднання: Перехльостування та В’язка

Арматуру не можна з’єднувати встик.

• В’язка vs Зварювання: Завжди віддавайте перевагу в’язці в’язальним дротом. Зварювання (навіть для арматури “С”) перегріває та послаблює метал у місці шва.
• Довжина перехльостування (нахльосту): Стрижні з’єднуються з перехльостуванням, довжина якого залежить від діаметра.
  • Золоте правило: 40-50 діаметрів арматури.
  • Приклад: Для арматури Ø 10 мм, перехльостування має бути 10 мм * 40 = 400 мм (40 см).
• Розбіжність: Перехльостування не можна робити в одному місці. Їх потрібно “розносити” по довжині.

Армування кутів

Найпоширеніша помилка новачків – просте перехрещування стрижнів на куті. Це створює вузол, який не передає навантаження, і кут тріскається.

Правильно:

1. Г-подібні елементи (хомути): Один поздовжній стрижень загинається і заходить на суміжну стіну на довжину анкерування (те саме перехльостування 40-50d).
2. Додаткові Г-подібні вставки: Якщо загнути основний стрижень неможливо, використовуються додаткові Г-подібні елементи, які в’яжуться з перехльостуванням до основних стрижнів.

Схеми армування для різних типів фундаментів

Вибір схеми залежить від типу вашого фундаменту.

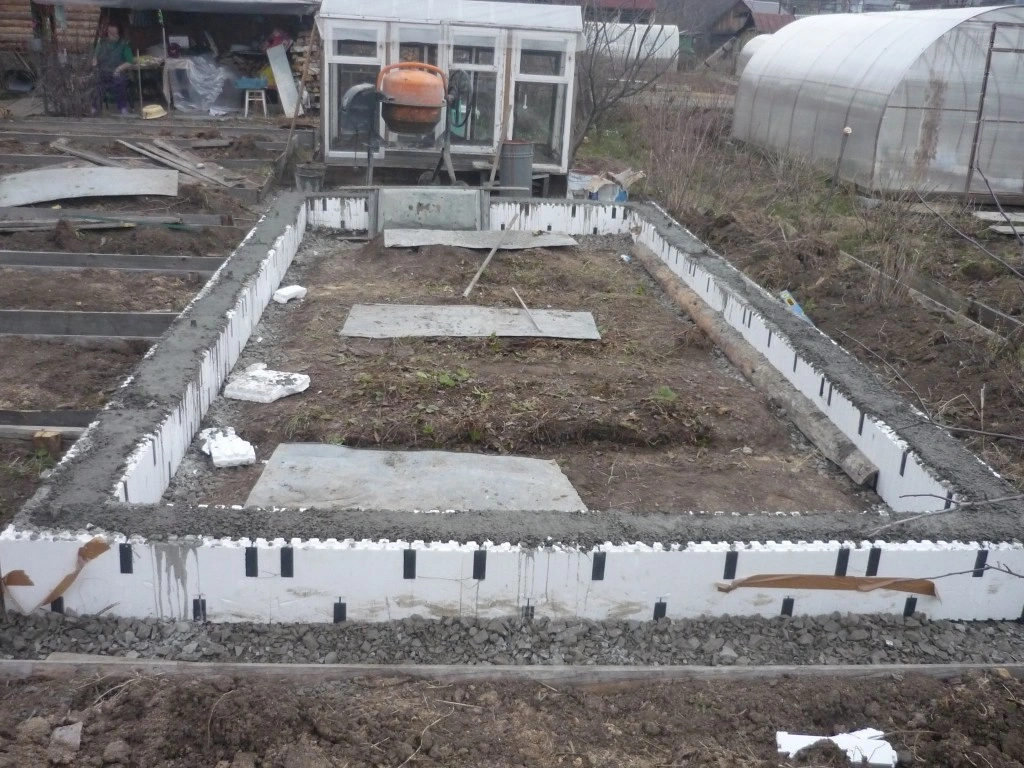

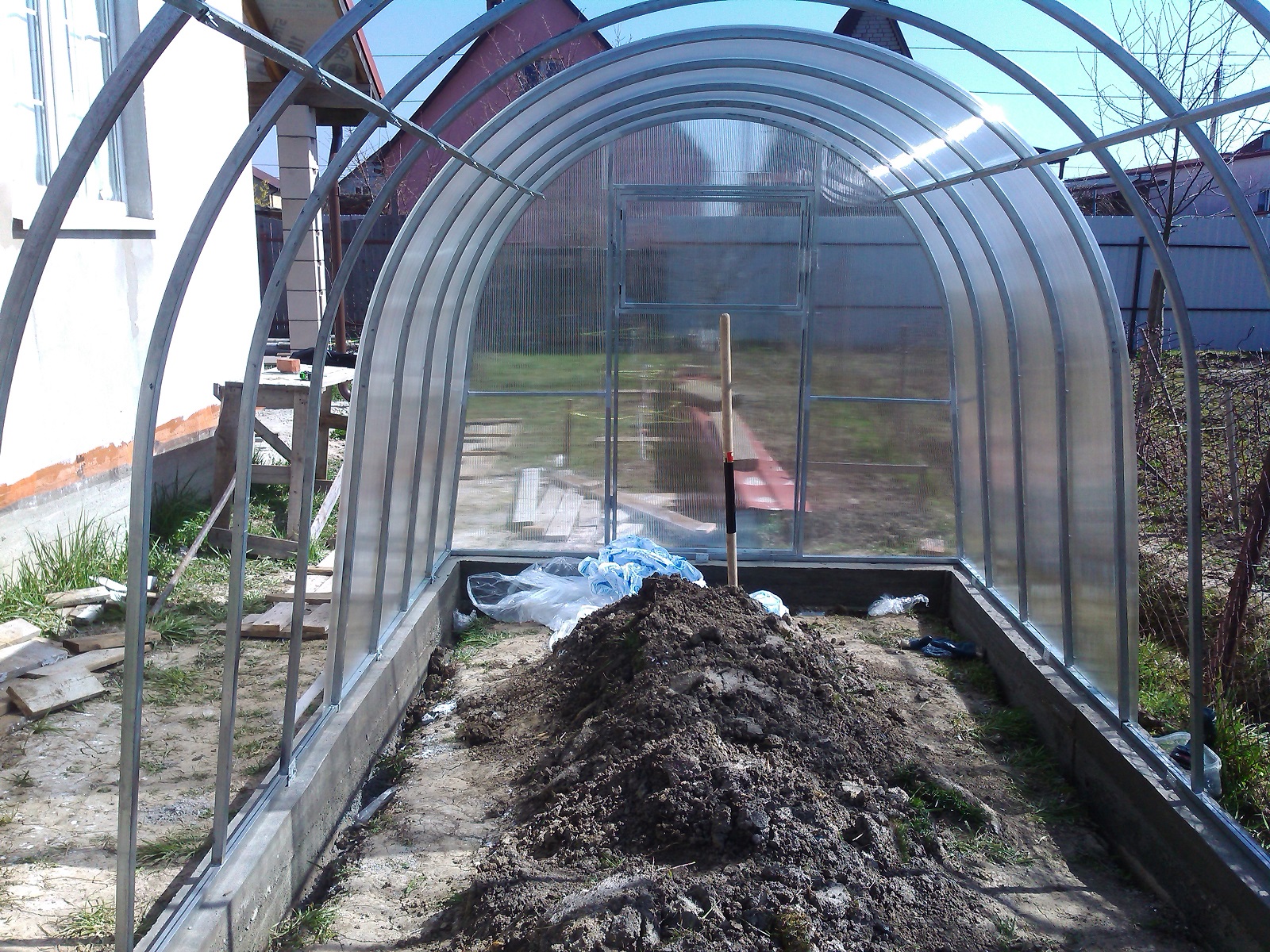

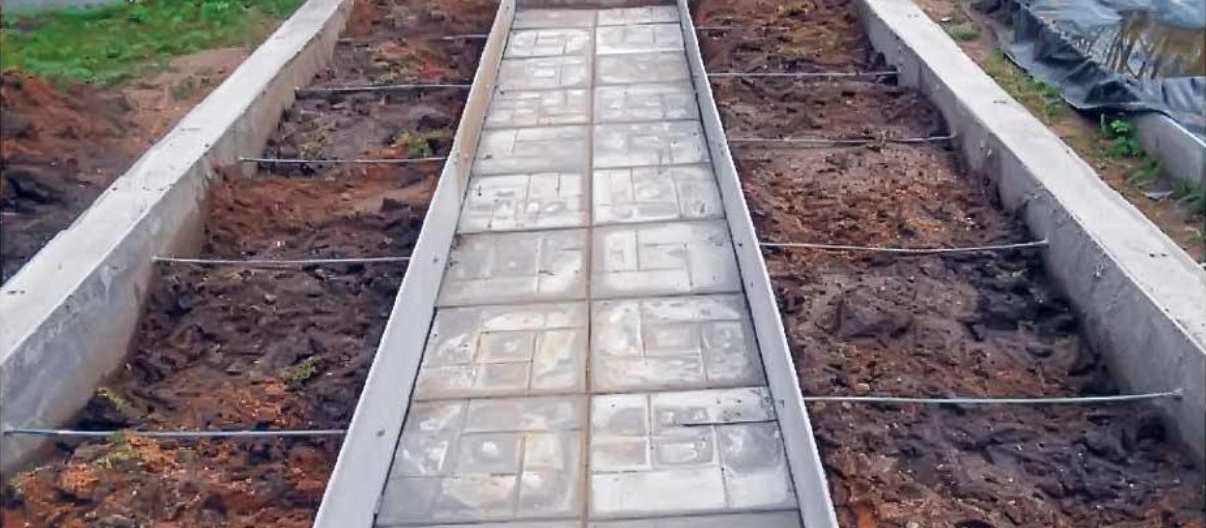

Стрічковий фундамент (МЗСФ – Мілкозаглиблений)

Найкращий варіант для теплиць з полікарбонату або скла.

• Конструкція: Простовий каркас з двох горизонтальних поясів (верхнього та нижнього), з’єднаних вертикальними та поперечними хомутами.
• Робоча арматура: Поздовжня (Ø 10-12 мм). Саме вона працює на вигин.
• Конструктивна арматура: Поперечна та вертикальна (Ø 6-8 мм).

Покрокова схема (на 4 робочих стрижня):

1. На дно траншеї (на піщану подушку та гідроізоляцію) встановлюються “стільчики” з кроком 0.8 – 1 м.
2. На них укладаються 2 нижні поздовжні стрижні (Ø 10 мм).
3. Готуються хомути: з арматури Ø 6-8 мм гнуться прямокутники, що відповідають перерізу стрічки мінус захисний шар (наприклад, для стрічки 30х50 см, хомут буде ~22х42 см).
4. Хомути надягаються на нижні стрижні та встановлюються вертикально з кроком 40-50 см.
5. У верхні кути хомутів в’яжуться 2 верхні поздовжні стрижні (Ø 10 мм).
6. Всі перетини ретельно зв’язуються в’язальним дротом. Особлива увага – кутам (див. 4.3).

Таблиця 3: Приклад розрахунку для стрічки 30х50 см (ШхВ)

Плитний фундамент (Монолітна плита)

Використовується на слабких, здимальних ґрунтах або для великих, важких теплиць.

• Конструкція: Дві арматурні сітки (верхня та нижня), рознесені по висоті.
• Матеріал: Арматура Ø 10-12 мм, A500C.
• Крок (комірка): 20х20 см.

Покрокова схема:

1. На “стільчики” (захисний шар 4-5 см) укладається нижня сітка: стрижні Ø 10 мм з кроком 20 см в’яжуться у двох напрямках.
2. Встановлюються вертикальні фіксатори (“жабки”) з арматури Ø 10 мм. Вони потрібні для утримання верхньої сітки на проектній висоті.
3. На “жабки” укладається верхня сітка, аналогічна нижній (Ø 10 мм, крок 20х20 см). Верхня сітка має бути зміщена відносно нижньої на пів-комірки (в “шаховому” порядку).
4. По периметру плити встановлюються П-подібні елементи для посилення країв.

Стовпчастий фундамент

Для найлегших плівкових теплиць або при будівництві на схилі.

• Конструкція: Окремі вертикальні стовпи.
• Схема: 3-4 вертикальних робочих стрижня (Ø 10-12 мм), об’єднаних хомутами (Ø 6 мм) з кроком 20-30 см.

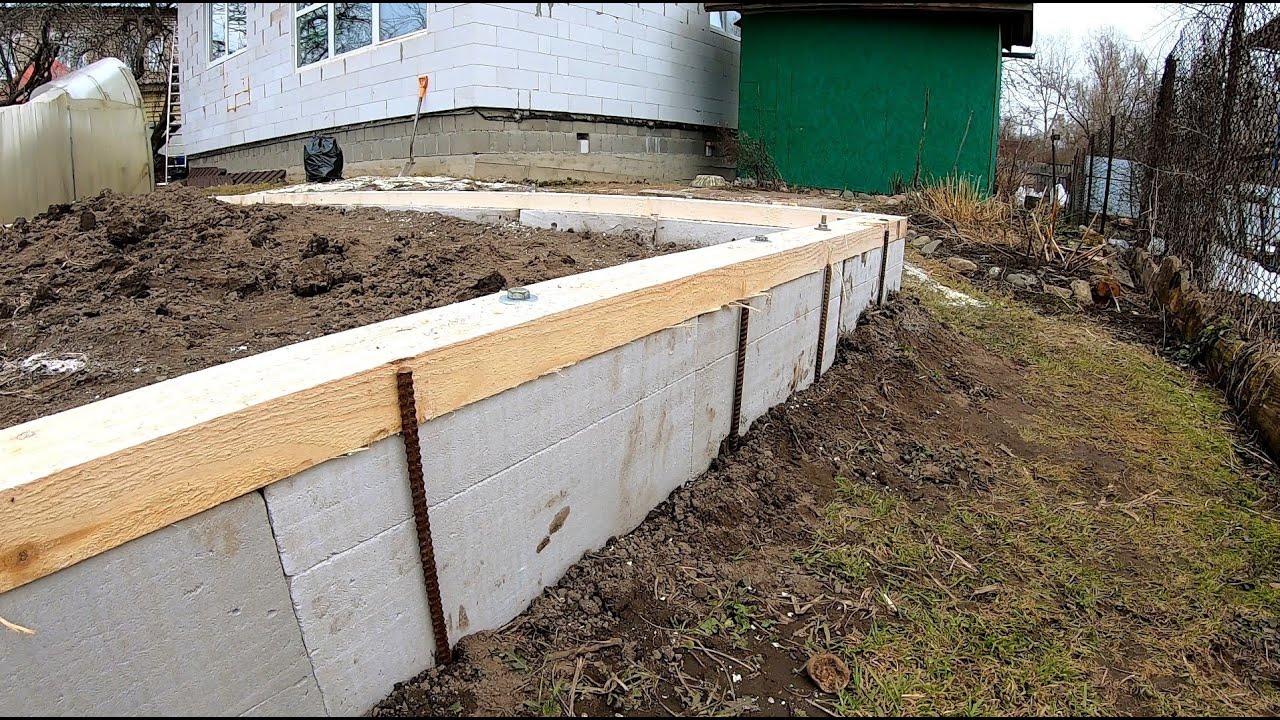

• Важливо: Зі стовпів повинні виходити “випуски” арматури (30-40 см) для подальшого зв’язку з ростверком або кріпленням теплиці.

Типові помилки армування фундаменту для теплиці та їх наслідки

1. Помилка: Арматура лежить на дні траншеї (немає захисного шару).
   • Наслідок: Миттєва корозія. Арматура “вимикається” з роботи. Фундамент тріскається в першу ж зиму.
2. Помилка: Використання іржавої, жирної арматури.
   • Наслідок: Легка поверхнева іржа (помаранчевий наліт) допустима і навіть покращує зчеплення. Але пластова іржа, що відшаровується, або масло/фарба – катастрофічно погіршують адгезію до бетону.
3. Помилка: Неправильне армування кутів (простий перехрест).
   • Наслідок: Гарантована вертикальна тріщина в куті фундаменту.
4. Помилка: Занадто мале перехльостування стрижнів.
   • Наслідок: З’єднання не витримує навантаження на розрив. Каркас “розповзається” під навантаженням.
5. Помилка: Економія на хомутах (рідкий крок або їх відсутність).
   • Наслідок: Поздовжні стрижні “живуть” окремо. При бічних навантаженнях (від ґрунту) каркас втрачає геометрію та стійкість.

Як армувати фундамент для теплиці: Висновки

Ми пройшли повний шлях: від розуміння колосальних навантажень, які намагаються зруйнувати ваш фундамент (від 40-тонного зусилля здимання до 2-тонної снігової шапки), до детального розбору, як цьому протистояти.

Як ви побачили, армування фундаменту теплиці — це не “закопування заліза для міцності”, а точний інженерний процес. Саме він перетворює крихкий, схильний до тріщин бетон на монолітну, пружну залізобетонну балку, здатну “переступати” просідання ґрунту та витримувати тиск льоду.

Економія на в’язальному дроті, відмова від пластикових фіксаторів (“стільчиків”) або неправильна в’язка кутів (простим хрестом) — це не просто дрібні недоліки. Це дії, які “вимикають” всю фізику залізобетону. Вони призводять до того, що фундамент не виконує свою функцію, і ваша мрія про теплицю перетворюється на щорічну боротьбу з перекошеними дверима та тріщинами.

Підіб’ємо підсумок “золотим правилам” надійного фундаменту:

1. Розуміння: Ваш головний ворог — морозне здимання, а не тільки вага.
2. Матеріал: Робоча арматура — це сталь A-III (A500C) Ø 10-12 мм. Вона має потрібне поєднання міцності та пластичності.
3. Технологія: Забезпечення захисного шару в 3-5 см (через фіксатори) — це гарантія від корозії.
4. Геометрія: З’єднання стрижнів внапусток (40-50 діаметрів) та ПРАВИЛЬНЕ посилення кутів Г-подібними елементами — це запорука монолітності.

Створення надійної основи — найважливіша, хоч і прихована, частина роботи. Це та інвестиція, яка визначає, чи буде ваша теплиця радувати вас урожаєм 15-20 років, чи вимагатиме ремонту через дві зими.

Не економте на тому, що не можна буде виправити.
