У світі металоконструкцій та ремонту обладнання корозія є головним ворогом, що підриває структурну цілісність, скорочує термін служби та призводить до колосальних фінансових втрат. Недооцінка етапу очищення металу від іржі перед монтажем, зварюванням або нанесенням захисних покриттів — це міна сповільненої дії. Погана адгезія фарби, розвиток підплівкової корозії, ослаблення зварних швів та передчасне руйнування конструкції — ось прямі наслідки недбалого ставлення до підготовки.
Цей посібник призначений для інженерів, технологів, зварювальників, малярів, майстрів та всіх, хто несе відповідальність за якість та довговічність металевих виробів. Ми детально розберемо не просто «способи», а цілу систему підготовки поверхні, від діагностики ступеня корозії до вибору оптимального методу очищення та контролю якості відповідно до міжнародних та українських стандартів (ДСТУ).
Діагностика: Класифікація корозії за ДСТУ ISO 8501-1
У професійному захисті металоконструкцій не існує поняття “просто іржа”. Рішення, прийняте на етапі діагностики, безпосередньо впливає на трудовитрати, вибір абразиву, витрату лакофарбових матеріалів (ЛФМ) і, зрештою, на термін служби всього покриття, що може обчислюватися десятиліттями.
Стандарт ДСТУ ISO 8501-1:2015 (ідентичний ISO 8501-1:2007) «Підготовка сталевих поверхонь перед нанесенням фарб та подібних покриттів. Візуальна оцінка чистоти поверхні. Частина 1: Ступені корозії та ступені підготовки непокритих сталевих поверхонь…» є візуальним та юридичним еталоном у галузі.
Він критично важливий, оскільки усуває суб’єктивність. Замість “злегка іржавий” або “сильно кородований”, стандарт надає 28 еталонних фотографій, які слугують договірним критерієм приймання робіт між замовником, виконавцем та інспектором.
Стандарт складається з двох взаємопов’язаних частин:
- Визначення Початкового Стану (Ступені корозії A, B, C, D).
- Визначення Кінцевого Результату (Ступені підготовки Sa, St, Fl).
Ступені корозії (Початковий стан)
Це діагностика поверхні до початку будь-яких робіт. Неправильне визначення на цьому етапі призводить до невірного складання кошторису та вибору неадекватної технології.
Ступінь A: “Новий метал”
- Візуально: Поверхня сталі майже повністю вкрита прокатною окалиною (mill scale), що щільно прилягає. Іржа практично відсутня.
- Технічний коментар: Прокатна окалина — це не “захисний шар”. Це крихкий шар оксидів заліза (переважно магнетит, $\text{Fe}_3\text{O}_4$), що утворюється при гарячій прокатці сталі. Він має інший коефіцієнт теплового розширення, ніж сама сталь, і є катодом по відношенню до сталі.
- Практичні наслідки: Фарбування по окалині (Ступінь A) — груба технічна помилка. При ударі або вібрації окалина відколеться разом із найдорожчим покриттям. Під нею негайно розпочнеться інтенсивна гальванічна корозія. Поверхня A вимагає повного очищення (наприклад, до Sa 2½) так само, як і іржава поверхня.
Ступінь B: “Початок відшарування”
- Візуально: Поверхня сталі, з якої окалина почала відшаровуватися. Спостерігаються як ділянки щільної окалини, так і вогнища поверхневої іржі, що чітко видно.
- Технічний коментар: Це початок деградації. Волога проникла під тріщини в окалині, і процес корозії пішов.
- Практичні наслідки: Очищення цієї поверхні часто складніше, ніж C або D. Ділянки пухкої іржі легко збиваються абразивом, а “острови” міцної окалини вимагають значної енергії та часу для видалення. Це призводить до нерівномірної витрати абразиву та ризику “заполірувати” окалину замість її видалення.
Ступінь C: “Суцільна іржа”
- Візуально: Поверхня сталі, з якої прокатна окалина повністю зникла (внаслідок корозії) або так легко відшаровується, що її можна зняти скребком. На поверхні видно суцільну, рівномірну іржу. Пітинг (виразкова корозія) якщо і є, то неглибокий і не видно неозброєним оком.
- Технічний коментар: Це найбільш “чесна” поверхня для оцінки. Відсутність окалини спрощує процес очищення, оскільки немає перепадів твердості.
- Практичні наслідки: Основне завдання тут — повне видалення продуктів корозії і, що важливіше, хлоридів та сульфатів, які накопичилися в шарі іржі. Якщо ці солі не видалити (промиванням або абразивоструминним очищенням), вони залишаться під покриттям і викличуть осмотичне здуття (blistering) через різницю в тиску, що призведе до повного відшарування ЛФМ.
Ступінь D: “Глибокий пітинг”
- Візуально: Поверхня сталі, з якої окалина повністю зникла. Спостерігається суцільна іржа з явною та сильною виразковою корозією (пітингом).
- Технічний коментар: Пітинг — це глибокі, локалізовані виразки в металі. Це найнебезпечніша форма корозії, оскільки вона концентрує напругу і може призвести до руйнування конструкції, навіть якщо загальна втрата маси металу невелика.
- Практичні наслідки: Це найскладніший і найдорожчий тип поверхні для підготовки.
- Складність очищення: Продукти корозії та солі знаходяться на дні глибоких “кратерів”. Їх вкрай складно витягти звідти абразивом.
- Підвищена витрата ЛФМ: Щоб заповнити всі каверни та пітинги, потрібен значно товстіший шар ґрунту, що різко збільшує вартість матеріалів.
- Високий ризик: Якщо дно пітингу не буде очищено до необхідного ступеня (наприклад, Sa 2½), корозія почнеться саме там, і покриття буде зруйноване зсередини.
Ступені підготовки (Кінцевий результат)
Це друга, і не менш важлива, частина стандарту. Вона описує, як повинна виглядати поверхня після очищення. Найпоширеніші ступені:
Абразивоструминне очищення (Sa – Sandblasting)
- Sa 1 (Легке очищення): Видалені пухка окалина, іржа та сторонні частки.
- Sa 2 (Ретельне очищення): Видалено майже всю окалину та іржу. Будь-які забруднення, що залишилися, повинні щільно прилягати. Поверхня має сіруватий відтінок.
- Sa 2½ (Дуже ретельне очищення): “Майже білий метал”. Поверхня очищена від будь-яких видимих слідів окалини, іржі та бруду. Допускаються лише ледь помітні тіні або смуги. Це де-факто “золотий стандарт” для більшості відповідальних промислових та морських покриттів.
- Sa 3 (Очищення до візуально чистої сталі): “Білий метал”. 100% очищення. Поверхня має однорідний металевий блиск. Використовується для найкритичніших застосувань (наприклад, внутрішня частина резервуарів з хімпродуктами, зони занурення в атомній енергетиці).
Ручне та механізоване очищення (St – Hand/Power Tool)
- St 2 (Ретельне очищення): Видалені пухка іржа, окалина та бруд.
- St 3 (Дуже ретельне очищення): Вищий рівень, ніж St 2. Поверхня повинна мати металевий блиск (від інструменту).
Практичне застосування: Як стандарт працює в житті
У технічному завданні (ТЗ) на антикорозійний захист завжди вказуються обидві частини стандарту.
Приклад із ТЗ: “Підготовка поверхні повинна відповідати C Sa 2½ за ISO 8501-1”.
Розшифровка для підрядника та інспектора:
- “C”: Інспектор та підрядник погоджуються, що початковий стан — це “Суцільна іржа без пітингу”. Це визначає базову складність.
- “Sa 2½”: Необхідний результат — “Майже білий метал” після абразивоструминного очищення.
- Процес контролю: Інспектор бере еталонний альбом (або пластину) ISO 8501-1, відкриває сторінку з фотографією C Sa 2½ та прикладає її до очищеної поверхні. Якщо візуальна відповідність досягнута — робота прийнята. Якщо ні (наприклад, поверхня більше схожа на C Sa 2), робота бракується і відправляється на доопрацювання.
ДСТУ ISO 8501-1 — це не академічний документ, а наріжний камінь контролю якості та фінансової звітності в антикорозійних роботах. Він безпосередньо пов’язує початковий стан, технологічний процес та критерій приймання, забезпечуючи прогнозований термін служби захисного покриття.
Мета: Ступені підготовки поверхні до нанесення покриттів
Після оцінки початкового стану потрібно визначити, якої чистоти ми повинні досягти. Той самий стандарт ДСТУ ISO 8501-1 регламентує ступені підготовки поверхні. Вибір залежить від вимог до майбутнього покриття та умов експлуатації конструкції.
Абразивоструминне очищення (позначення “Sa”):
- Sa 1 (Легке очищення): Видалення пухкої прокатної окалини, іржі та сторонніх часток. Поверхня має сіруватий відтінок, але окалина та фарба, що щільно прилягають, можуть залишатися. Застосовується рідко, переважно як попередній етап.
- Sa 2 (Ретельне очищення): Видалено не менше 95% забруднень. На поверхні залишаються лише незначні залишки, що щільно зчеплені. Поверхня повинна мати переважно однорідний металевий колір. Мінімально допустимий ступінь для більшості промислових покриттів.
- Sa 2½ (Дуже ретельне очищення): Поверхня повністю очищена від видимої окалини, іржі та старої фарби. Допускаються лише ледь помітні сліди у вигляді смуг або плям. Це «золотий стандарт» для відповідальних конструкцій та високотехнологічних покриттів (епоксидних, поліуретанових).
- Sa 3 (Очищення до візуально чистої сталі): Поверхня має однорідний металевий блиск без будь-яких видимих слідів забруднень. Максимальний ступінь чистоти, застосовується для найвідповідальніших об’єктів (наприклад, у суднобудуванні, атомній енергетиці) та для металізації.
Ручне та механізоване очищення (позначення “St”):
- St 2 (Ретельне ручне/механізоване очищення): Видалення пухкої окалини, іржі та старої фарби. Візуально поверхня повинна бути схожа на Sa 2, але має нижчий профіль (шорсткість) і може мати темніший відтінок через полірування.
- St 3 (Дуже ретельне ручне/механізоване очищення): Вищий стандарт, ніж St 2. Поверхня повинна мати виражений металевий блиск, характерний для використовуваного інструменту. Досягається тільки механізованим інструментом (КШМ).
Інструментарій: Методи очищення, їх технології та застосування
Механічні методи — основа основ
Це найпоширеніша група методів, заснована на фізичному видаленні іржі.

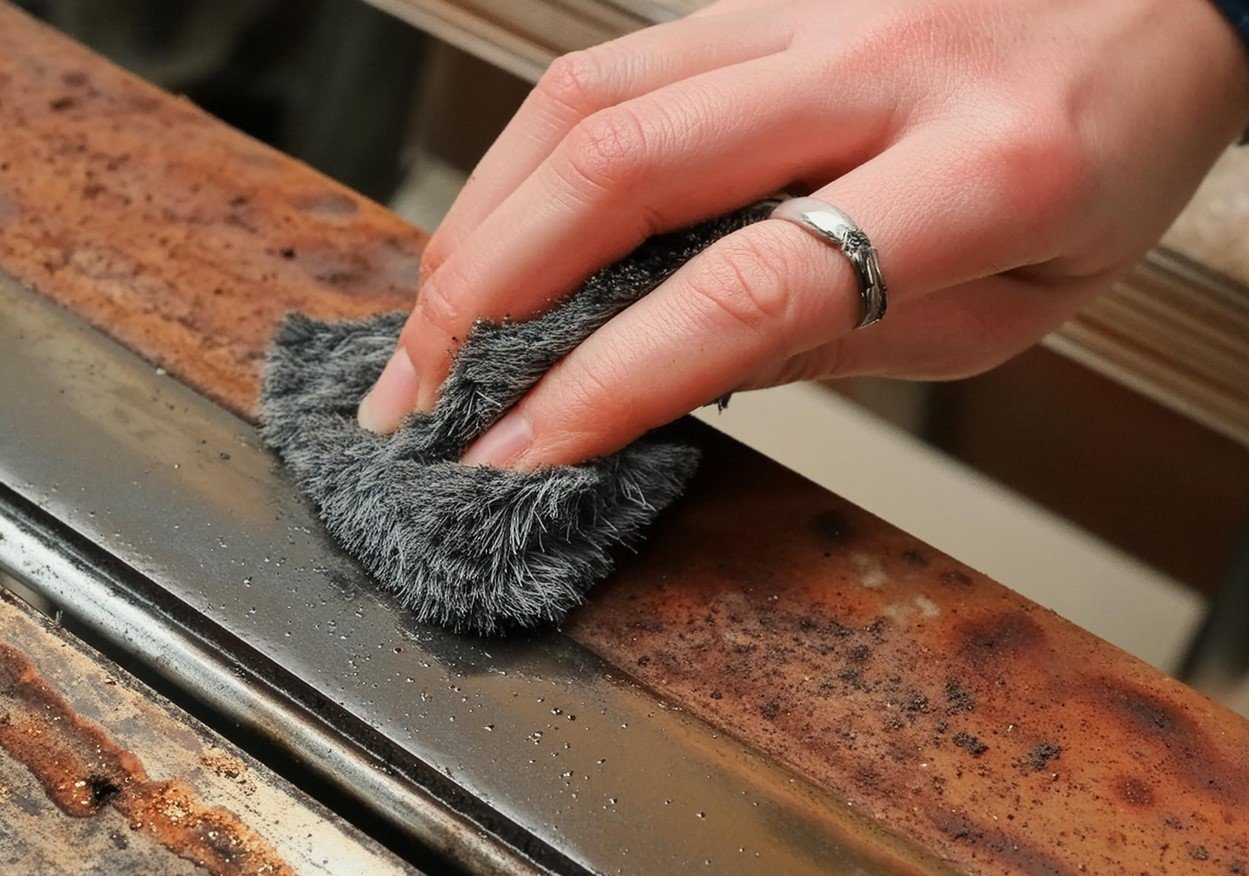

Ручне очищення (для досягнення St 2)
- Інструменти: Металеві щітки (ручні та дискові), скребки, шабери, абразивна шкурка.
- Застосування: Локальний ремонт, невеликі площі, важкодоступні місця, об’єкти, де не можна використовувати електроінструмент (пожежонебезпечні зони).
- Переваги: Дешевизна, доступність, не вимагає високої кваліфікації.
- Недоліки: Низька продуктивність, висока трудомісткість, неможливість видалити щільну окалину та досягти високої якості підготовки.

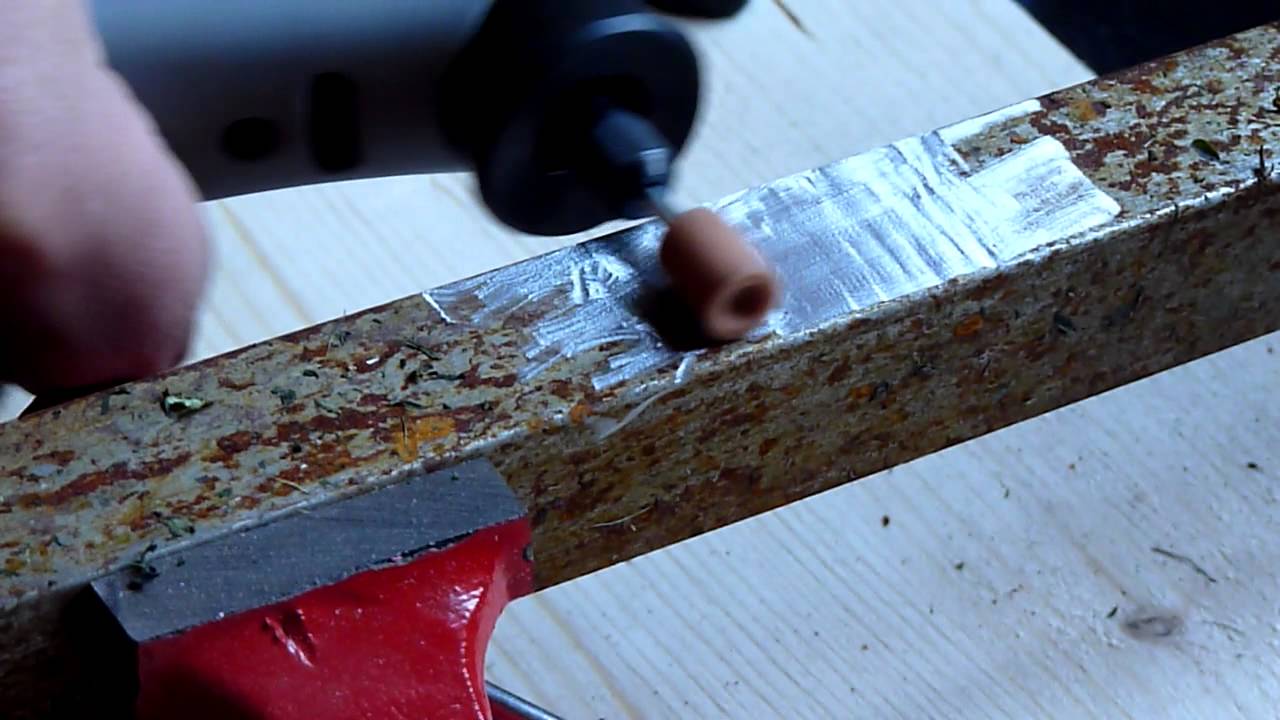

Механізоване очищення (для досягнення St 2, St 3)
- Інструменти:
- Кутові шліфувальні машини (КШМ, “болгарки”): Використовуються з різними насадками:

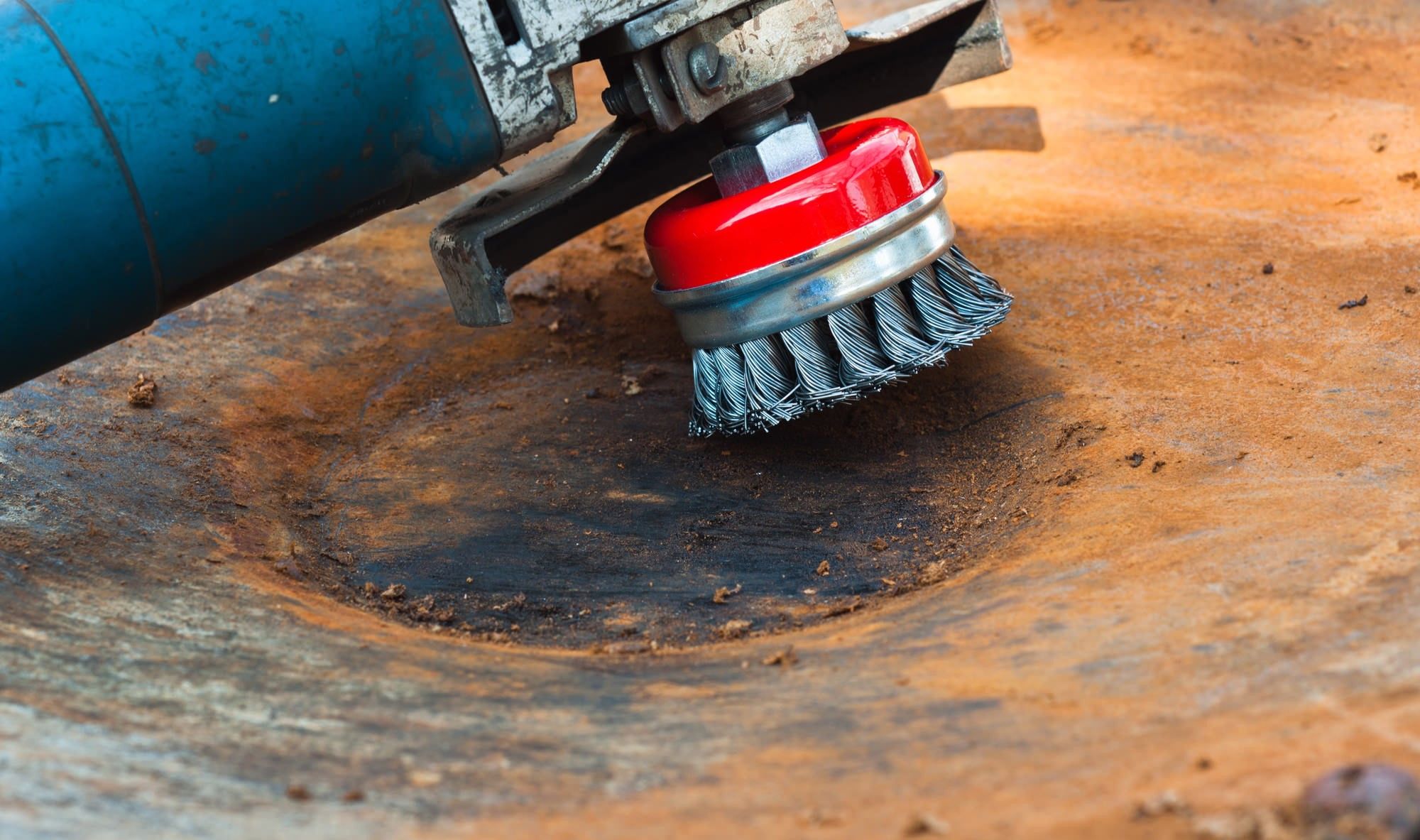

- Чашкові та дискові щітки-крацовки: зі сталевого дроту (прямого або крученого). Кручений дріт більш агресивний. Ефективні для видалення пухкої іржі та старої фарби.
- Пелюсткові торцеві круги (КЛТ): абразивні пелюстки на тканинній основі. Маркування зерна (наприклад, P40, P60, P80) визначає агресивність. P40-P60 — для грубого знімання іржі, P80 і вище — для фінішної обробки.
- Абразивні зачисні круги: товсті (6-7 мм) круги для зняття великих шарів металу та іржі.
- Голчасті зачисні пістолети (молотки): Пневматичний інструмент з пучком сталевих голок. Ідеальний для видалення товстих шарів крихкої іржі, окалини та старої фарби зі складних поверхонь (кути, зварні шви).
- Кутові шліфувальні машини (КШМ, “болгарки”): Використовуються з різними насадками:
- Переваги: Висока продуктивність порівняно з ручним очищенням, гарна якість підготовки (до St 3), універсальність.
- Недоліки: Створює багато пилу, шуму та вібрації. Може “зализувати” (полірувати) поверхню, знижуючи адгезію. Вимагає навичок для рівномірної обробки.

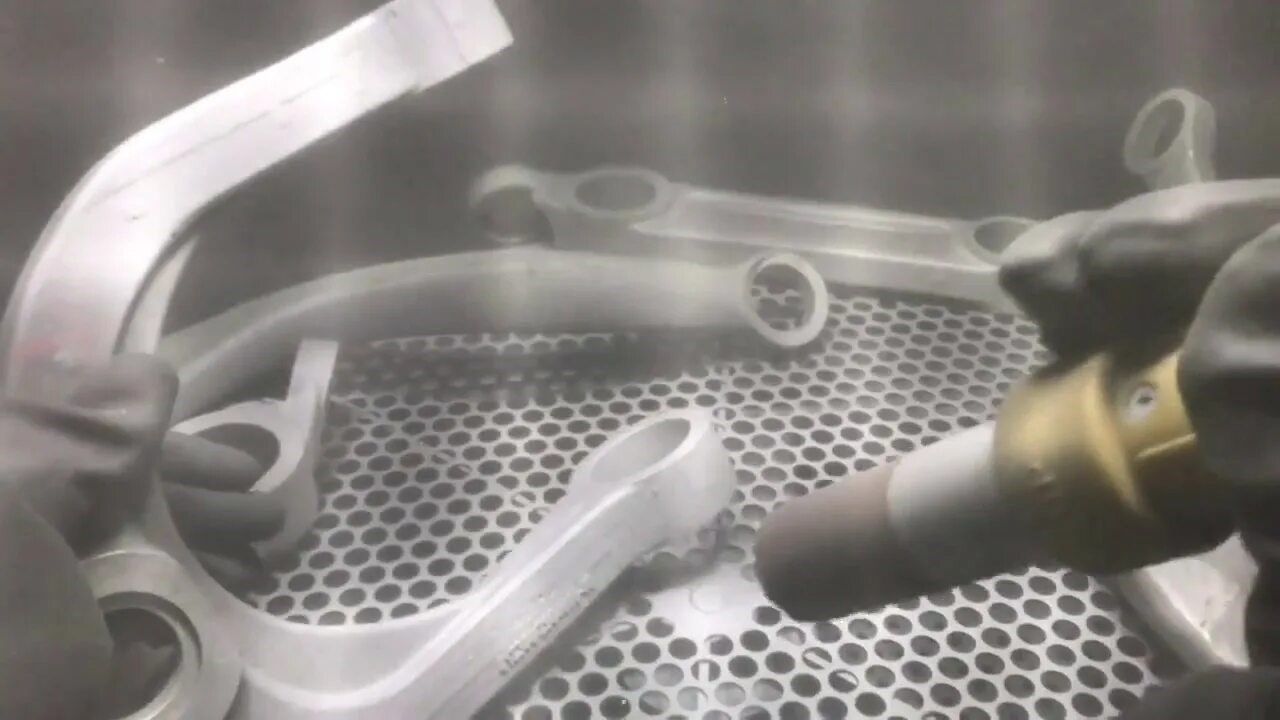

Абразивоструминне (піскоструминне) очищення (для досягнення Sa 1 – Sa 3)
Це найефективніший метод механічного очищення.
- Принцип: Подача абразивного матеріалу на поверхню з високою швидкістю потоком стисненого повітря. Частинки абразиву “вибивають” іржу та забруднення, одночасно створюючи необхідний профіль поверхні (шорсткість) для адгезії.
- Абразивні матеріали (згідно з ДСТУ ISO 11126):
- Кварцовий пісок: Дешевий, але його використання обмежене в багатьох країнах, включаючи Україну, через ризик силікозу (професійне захворювання легень).
- Купрошлак та нікельшлак: Найбільш поширені в Україні абразиви. Це побічні продукти металургії. Ефективні та недорогі. Стандартна фракція для більшості робіт — 0.5-2.5 мм.
- Сталевий або чавунний дріб (колотий, литий): Багаторазовий абразив. Використовується в закритих камерах (дробоструминних установках).
- Переваги: Найвища якість очищення (до Sa 3), висока продуктивність на великих площах, створення ідеального профілю для зчеплення покриттів.
- Недоліки: Вимагає дорогого обладнання (компресор, піскоструминний апарат), високого рівня захисту оператора (спеціальний костюм, шолом з подачею повітря). Утворює велику кількість пилу.
Хімічні методи — розчинення та перетворення
Травлення в кислотах
- Принцип: Занурення деталі у ванну з розчином кислоти (сірчаної H₂SO₄, соляної HCl), яка розчиняє оксиди заліза.
- Застосування: Промисловий метод для очищення металовиробів, листового прокату та дрібних деталей в заводських умовах.
- Переваги: Повне видалення іржі та окалини навіть із найскладніших рельєфів.
- Недоліки: Вимагає суворого контролю процесу, подальшої пасивації та нейтралізації. Небезпека водневого окрихчування металу. Екологічно шкідливе виробництво.
Перетворювачі іржі
- Принцип: Хімічні склади (найчастіше на основі ортофосфорної кислоти або танінів) вступають в реакцію з оксидами заліза (іржею) і перетворюють їх на стабільну, нерозчинну сполуку (фосфат заліза), що утворює на поверхні захисну плівку.
- Застосування: Для обробки поверхонь, де механічне очищення неможливе або недоцільне (наприклад, внутрішні порожнини). Для локального ремонту.
- Важливо! Перетворювачі не видаляють іржу, а модифікують її. Пухкий шар іржі (товщиною понад 100 мкм) все одно необхідно видалити механічно. Застосування перетворювачів неприпустимо на конструкціях, що підлягають зварюванню, або під високонавантаженими покриттями без спеціального дозволу технолога.
Термічне очищення — метод вогню
- Принцип: Швидке нагрівання поверхні газокисневим полум’ям (ацетилен-кисневим пальником). Через різницю в коефіцієнтах теплового розширення металу та окалини/іржі, останні відшаровуються і легко видаляються щітками.
- Застосування: Видалення товстих шарів окалини та пластової іржі з товстостінних металоконструкцій.
- Переваги: Одночасно з очищенням поверхня висушується. Висока продуктивність.
- Недоліки: Небезпека деформації тонколистового металу (менше 5-6 мм). Висока пожежонебезпека. Не видаляє всі продукти корозії.
Контроль якості: Як переконатися, що робота виконана правильно
Якість підготовки поверхні — це вимірюваний параметр.
-
- Візуальний контроль: Порівняння очищеної поверхні з фотоеталонами стандарту ДСТУ ISO 8501-1.
- Контроль запиленості (ДСТУ ISO 8502-3): Після очищення на поверхні не повинно бути пилу, який погіршить адгезію. Перевіряється за допомогою спеціальної липкої стрічки: стрічку приклеюють до поверхні, а потім оцінюють кількість пилу, що прилип, за еталоном.
li>
- Вимірювання шорсткості (профілю) поверхні (ДСТУ ISO 8503): Після абразивоструминної обробки на поверхні створюється мікрорельєф, необхідний для “зачеплення” фарби. Профіль вимірюється профілометром або компаратором. Для більшості ЛФМ оптимальний профіль (параметр Rz) становить 40-85 мкм. Занадто гладка або занадто шорстка поверхня — однаково погано.
Техніка безпеки: Захист здоров’я — головний пріоритет
Будь-які роботи з очищення металу пов’язані з ризиками.
- Захист органів дихання: Обов’язкове використання респіраторів. При механічній обробці — класу не нижче FFP2. При роботі з хімією — респіратори з фільтрами від кислих газів. При абразивоструминному очищенні — тільки шолом з примусовою подачею повітря.
- Захист зору та обличчя: Захисні окуляри закритого типу або лицьовий щиток.
- Захист слуху: При роботі з КШМ або піскоструминним апаратом обов’язкові протишумові навушники.
- Захист рук та тіла: Спецодяг зі щільної тканини, рукавички (залежно від виду робіт — від вібрації, хімічно стійкі).
- Вентиляція: При роботі в приміщенні необхідно забезпечити ефективну припливно-витяжну вентиляцію.
Способи очищення металу від іржі перед монтажем або ремонтом: Системний підхід до довговічності
Вибір способу очищення металу від іржі — це не питання особистих уподобань чи доступного бюджету. Це фундаментальний інженерний розрахунок, від якого залежить фізична цілісність та економічна рентабельність усього активу, чи то міст, резервуар, чи промислова конструкція.
Підготовка поверхні — це не самостійна операція, а “нульовий цикл” всієї системи антикорозійного захисту. Помилка, допущена на цьому етапі, гарантовано знецінить усі наступні, дорожчі етапи — нанесення ґрунту, проміжних шарів та фінішного покриття.
“Ілюзія економії”: фатальні помилки на старті
Головна помилка, якої припускаються нефахівці — це спроба заощадити на підготовці. Ця “економія” завжди призводить до багаторазових збитків у майбутньому.
- Ігнорування стандарту (ISO 8501-1): Без чіткої діагностики (A, B, C або D) неможливо скласти адекватне технічне завдання. Очищення поверхні C (суцільна іржа) та D (глибокий пітинг) вимагає різної витрати абразиву, часу та контролю, навіть якщо кінцева мета (наприклад, Sa 2½) одна й та сама.
- Неправильний вибір ступеня підготовки: Спроба замінити необхідне за паспортом ЛФМ абразивоструминне очищення Sa 2½ (майже білий метал) на ручне St 3 (металевий блиск від щітки) — це гарантований провал. Ручне очищення не здатне створити профіль поверхні (шорсткість) — “якірний” рельєф, необхідний для фізичної адгезії покриття. Крім того, воно “заполіровує” солі (хлориди та сульфати), що залишилися на дні пітингів.
- Підплівкова корозія: Саме ці солі, що залишилися під фарбою, є “бомбою сповільненої дії”. Вони гігроскопічні (притягують вологу) і викликають осмотичне здуття (blistering) — покриття відшаровується через тиск, створюваний водою, яка проникає до солі через напівпроникну мембрану ЛФМ.
Золоте правило 80/15: Інвестиція, а не витрати
У світовій практиці антикорозійного захисту (згідно зі стандартами NACE/AMPP та SSPC) існує емпіричне “золоте правило”:
До 80% усіх передчасних руйнувань покриттів пов’язано виключно з неякісною підготовкою поверхні.
При цьому самі витрати на підготовку поверхні (включаючи абразив, обладнання та роботу) рідко перевищують 15-20% від загальної вартості всієї системи захисного покриття (матеріали + нанесення).
Таким чином, якісна підготовка — це не “витрати”, а найрентабельніша інвестиція в довговічність активу. Економія 5% на цьому етапі призводить до 100% втрати всього покриття та необхідності повного, набагато дорожчого, повторного ремонту через 2-3 роки замість розрахункових 15-20 років служби.
Фінальний алгоритм прийняття рішення
Професійний підхід до захисту від корозії — це системний процес, що виключає суб’єктивність:
- Діагностика: Візуальна оцінка та фіксація початкового стану за ДСТУ ISO 8501-1 (A, B, C, D).
- Визначення мети: Вивчення технічного паспорта (TDS) на фінішне покриття. Який ступінь очищення (Sa 2½, Sa 3?) та який профіль поверхні (Rz, в мікронах) вимагає виробник ЛФМ для гарантії терміну служби?
- Вибір методу: Виходячи з п.1 та п.2, а також умов (цех/поле), екології та обсягу, обирається технологія (абразивоструминна, гідроабразивна, лазерна).
- Тотальний контроль: Оцінка результату не “на око”, а за допомогою еталонних пластин ISO, профілометрів (вимірювання шорсткості) та тестів на наявність солей.
- Безпека: Безкомпромісне дотримання техніки безпеки, оскільки робота з абразивами та високим тиском несе підвищений ризик.
Тільки такий комплексний, заснований на стандартах і фізиці процесу підхід дозволяє не просто “пофарбувати метал”, а створити довговічну захисну систему, яка економитиме мільйони протягом десятиліть.
