Влияние толщины металлического уголка на устойчивость конструкции

При проектировании металлических конструкций одной из ключевых характеристик, влияющих на прочность и долговечность, является толщина уголка. Она определяет способность элемента выдерживать нагрузки, сопротивляться изгибу, скручиванию и деформации. Ошибки в выборе толщины могут привести к преждевременному износу конструкции, её деформации или даже разрушению. В данной статье рассмотрим, как толщина уголка влияет на его устойчивость, в каких случаях использовать уголки разной толщины и какие нормативы необходимо учитывать.

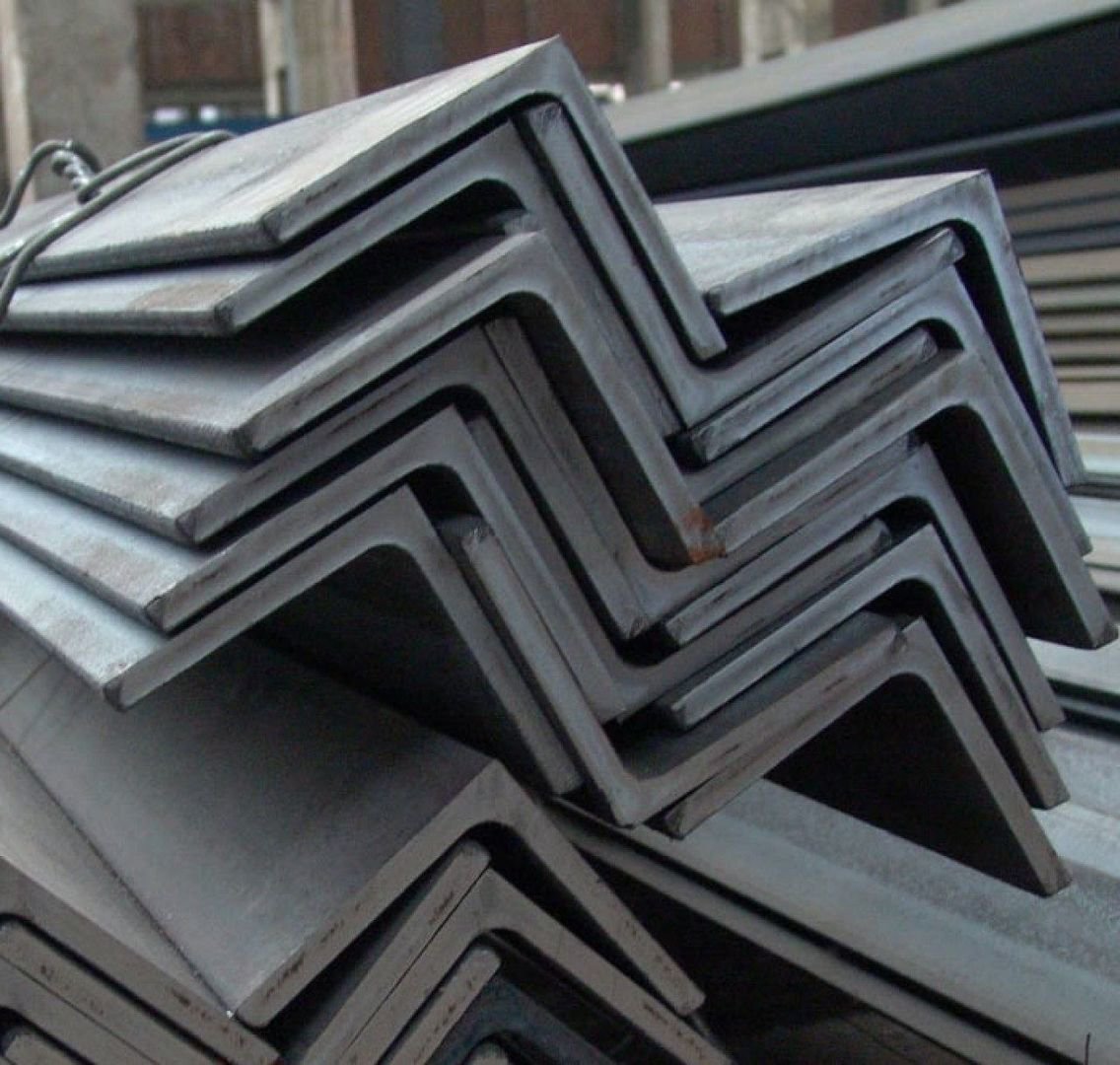

Как толщина уголка влияет на прочность конструкции?

Основные механические параметры

Толщина металлического уголка напрямую влияет на его следующие характеристики:

Момент сопротивления (Wx, Wy) – чем больше толщина, тем выше стойкость уголка к изгибу и скручиванию, особенно в условиях динамических нагрузок.
Площадь сечения (A) – увеличение толщины даёт большую несущую способность и увеличивает устойчивость к сжатию.
Критическая нагрузка (Pcr) – более толстый уголок выдерживает большую нагрузку без потери устойчивости, особенно в несущих колоннах и ферменных системах.
Модуль упругости (E) – остаётся неизменным, но более массивные элементы обеспечивают меньшую деформацию, что критично для длинных пролётов.
Устойчивость к вибрационным нагрузкам – толстостенные уголки менее подвержены колебаниям, что особенно важно в промышленных и транспортных конструкциях.

Пример расчёта:

Уголок 50х50х3 мм способен выдерживать распределённую нагрузку около 1,2 кН/м, а аналогичный уголок 50х50х5 мм – уже 2,0 кН/м.
Уголок 75х75х6 мм используется в опорных конструкциях, выдерживающих нагрузки до 5 кН/м, что делает его оптимальным для колонн и рамных каркасов.

Влияние толщины на деформацию

Более тонкие уголки (до 3 мм) больше подвержены деформациям при нагрузках. Это особенно критично для конструкций, работающих на изгиб и кручение, таких как фермы, лестничные каркасы, навесы и рамы. Например:

Уголок 40х40х3 мм в несущей конструкции может прогибаться под нагрузкой 300–500 кг, в то время как уголок 40х40х5 мм обеспечит лучшую жёсткость при той же нагрузке.
Уголок 60х60х4 мм при нагрузке 800 кг может деформироваться на 3–5 мм, тогда как уголок 60х60х6 мм покажет деформацию менее 2 мм.
Для длинных пролётов (>2 м) уголки толщиной 3 мм теряют устойчивость быстрее, чем элементы толщиной 5 мм и выше, особенно в мостовых конструкциях.

Пример применения:

В каркасах ангаров, где пролёты превышают 6 м, уголки толщиной 3–4 мм могут прогибаться, что приводит к необходимости усиления дополнительными рёбрами жёсткости или заменой на уголки толщиной 5–6 мм.
В лестничных маршах уголки 50х50х3 мм подходят для домашних конструкций, но для общественных зданий требуются уголки 50х50х5 мм из-за повышенной нагрузки.

Как подобрать оптимальную толщину уголка для разных конструкций?

При выборе толщины уголка необходимо учитывать:

Тип нагрузки (изгиб, сжатие, кручение).
Длину пролёта – чем длиннее элемент, тем больше вероятность деформации.
Способ крепления – сварка, болтовые соединения, закладные элементы.
Климатические условия – ветровая и снеговая нагрузка для наружных конструкций.

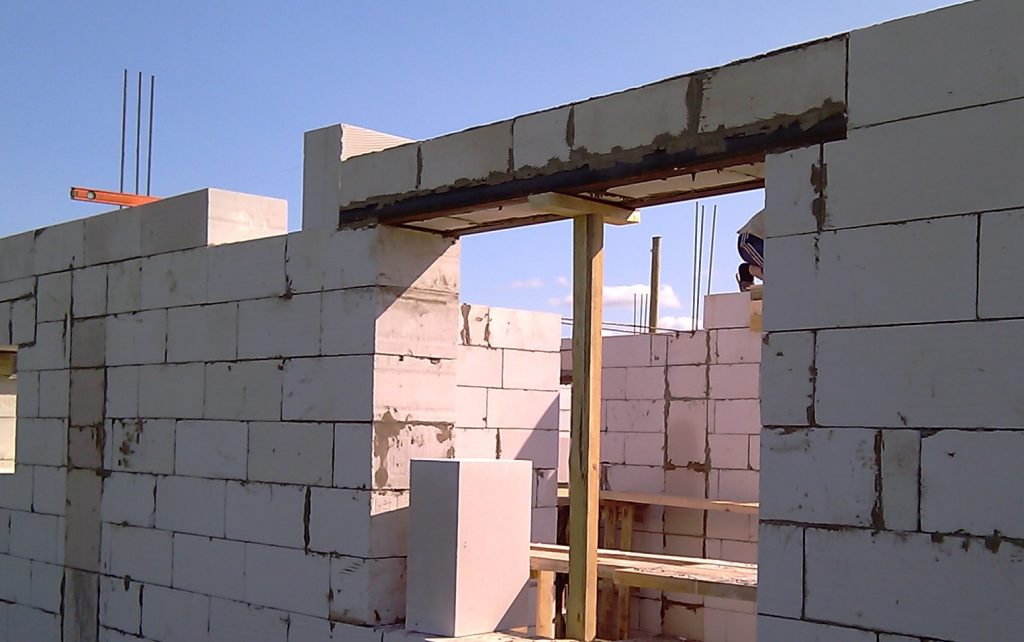

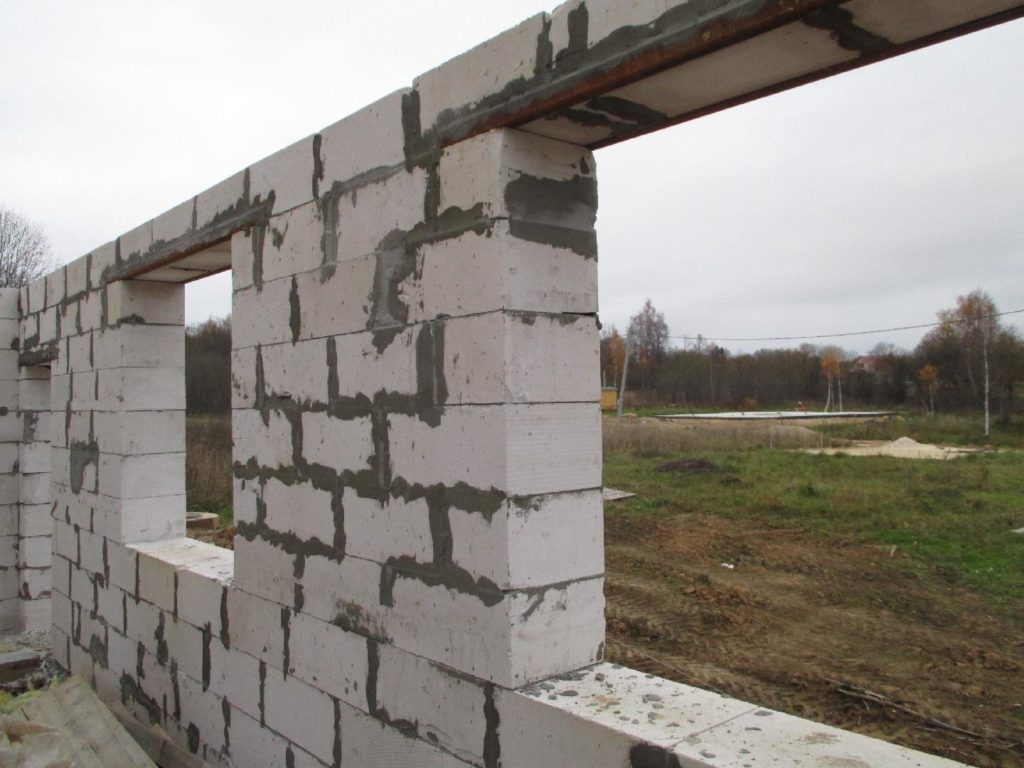

Несущие конструкции

Для каркасов зданий, колонн, балок и рамных соединений выбираются уголки толщиной 5–10 мм. Например:

Уголок 75х75х6 мм используется в опорных конструкциях, выдерживающих нагрузки до 5 кН/м.
100х100х10 мм подходит для тяжёлых несущих элементов, например, перекрытий промышленных объектов.
Уголок 90х90х8 мм часто применяется в ферменных конструкциях, обеспечивая жёсткость без лишнего увеличения массы.
125х125х12 мм применяется в мостовых конструкциях и высотных зданиях, где требуются усиленные элементы с высокой несущей способностью.

Второстепенные конструкции

Для лестниц, навесов, перегородок применяются уголки 3–5 мм. Они обеспечивают достаточную жёсткость без избыточного веса и затрат.

Пример:

Для сварных лестниц рекомендуется уголок 50х50х4 мм, так как меньшая толщина может привести к прогибам при нагрузке.
Для опорных стоек навесов используется уголок 60х60х5 мм, поскольку тонкостенные уголки подвержены деформации под ветровыми нагрузками.
75х75х5 мм – оптимальный вариант для стоек гаражных и складских ворот, обеспечивающий надёжность и устойчивость к боковым нагрузкам.

Декоративные и вспомогательные конструкции

В декоративных ограждениях, мебельных каркасах и конструкциях, работающих без значительных нагрузок, применяются уголки 2–4 мм. Например:

30х30х3 мм – для лёгких каркасов и интерьерных элементов.
40х40х4 мм – для рам мебели и перегородок.
35х35х2 мм – для декоративных решёток и фасадных элементов.
20х20х2 мм – используется для декоративных элементов в дизайне интерьеров и фасадов.

ГОСТ и нормативные требования к толщине металлических уголков

При выборе уголков важно учитывать нормативные документы:

ГОСТ 8509-93 – горячекатаные равнополочные уголки.
ГОСТ 8510-86 – неравнополочные уголки.
ГОСТ 19771-93 – уголки с оцинкованным покрытием.
ДСТУ Б В.2.6-15:2011 – строительные нормы Украины.

Основные рекомендации по толщине:

Для несущих конструкций зданий – от 5 мм.
Для лестниц и навесов – 3–5 мм.
Для декоративных элементов – 2–4 мм.

Советы по выбору и эксплуатации

Выбирайте толщину с запасом прочности 20–30% – несущие конструкции, такие как колонны, балки или опоры, должны иметь запас прочности, чтобы выдерживать дополнительные нагрузки, например, изменение эксплуатационных условий или повышенные снеговые нагрузки.
Учитывайте тип нагрузки – если уголок работает на изгиб (например, в стропильных системах), лучше выбрать толщину не менее 5–6 мм, а для стоек и рамных конструкций, работающих на сжатие, может быть достаточно 4 мм.
Избегайте точечных нагрузок – уголки толщиной 2–3 мм при точечной нагрузке могут гнуться, особенно если они используются в каркасных или декоративных конструкциях. В таких случаях лучше распределять нагрузку или выбирать более толстый металл.
Проводите защитную обработку – оцинковка, антикоррозийные краски и порошковое покрытие существенно увеличивают срок службы уголка, особенно при эксплуатации во влажных условиях или при контакте с агрессивными средами (соляные растворы, химикаты).
Следите за качеством сварки – при соединении уголков сварным способом толщина шва должна быть не менее 60% от толщины металла. В противном случае соединение ослабляется, что может привести к разрушению конструкции под нагрузкой.
При использовании болтовых соединений учитывайте возможную деформацию – слишком тонкие уголки (до 3 мм) могут прогибаться и терять форму при затяжке болтов, что снижает их устойчивость и жёсткость.
Проверяйте соответствие ГОСТ – особенно важно при заказе больших партий металлопроката. ГОСТ 8509-93 и ГОСТ 8510-86 регулируют допустимые отклонения по толщине, химический состав и механические свойства уголков.
Оценивайте вес конструкции – увеличение толщины уголка повышает общую массу сооружения, что может потребовать усиления фундамента или дополнительных расчётов.
Используйте расчёты прогиба и нагрузки – при длине уголка свыше 2 м необходимо учитывать не только толщину, но и его способность сопротивляться изгибу. Например, уголок 100×100×10 мм выдержит гораздо большую нагрузку, чем 75×75×5 мм при той же длине.
Выбирайте правильный тип покрытия – если уголок используется на открытом воздухе, выбирайте горячее цинкование или полимерное покрытие, чтобы защитить его от коррозии.

Влияние толщины уголка на устойчивость конструкции

Толщина металлического уголка – это не просто один из параметров, а ключевой фактор, влияющий на безопасность, долговечность и экономическую эффективность конструкции. Ошибки в подборе толщины могут привести к перерасходу металла, увеличению веса конструкции, её деформациям или даже разрушению под нагрузкой.

Для несущих конструкций уголки толщиной 5–10 мм обеспечивают необходимую прочность и устойчивость. В строительстве лестниц, навесов и каркасов хозяйственных сооружений используются уголки толщиной 3–5 мм. Декоративные и вспомогательные элементы, где нет значительных нагрузок, требуют толщины 2–4 мм.

Грамотный подход к выбору толщины металлического уголка позволяет не только избежать лишних затрат, но и повысить надёжность сооружений. Важно учитывать не только нормативные требования, но и реальные эксплуатационные условия, способ крепления, воздействие нагрузок и климатические особенности. Соблюдение этих принципов поможет создать долговечную и безопасную конструкцию, минимизируя риски её повреждения и преждевременного износа.
