Выбор типоразмера двутавровой балки – ключевой этап в проектировании строительных конструкций. Неправильный подбор может привести к перерасходу материала или недостаточной несущей способности. В этой статье рассмотрим, какие параметры учитывать, какие ГОСТы регулируют выбор, и как правильно определить оптимальный типоразмер балки для различных задач.

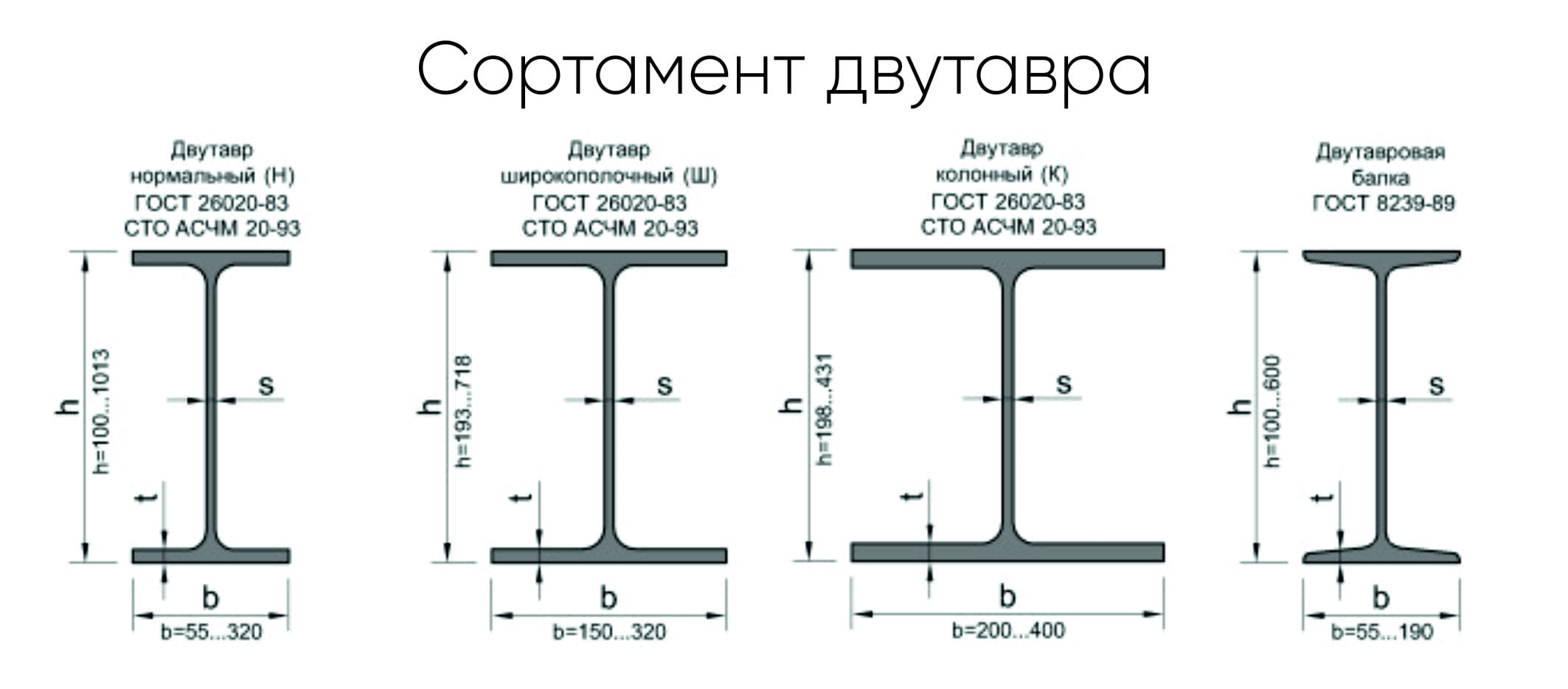

Основные параметры двутавровых балок по ГОСТ
Двутавровые балки регламентируются следующими стандартами:
- ГОСТ 8239-89 – стандартные двутавры с параллельными гранями полок, применяемые в гражданском и промышленном строительстве.
- ГОСТ 26020-83 – балки с широкими полками (БШП), предназначенные для конструкций с повышенными нагрузками, например, в каркасах высотных зданий.
- ГОСТ 19425-74 – специальные балки для мостостроения, отличающиеся повышенной прочностью и устойчивостью к изгибу.
- ГОСТ 8239-2018 – актуализированная версия ГОСТ 8239-89, уточняющая требования к качеству проката, допускам и геометрии профилей.

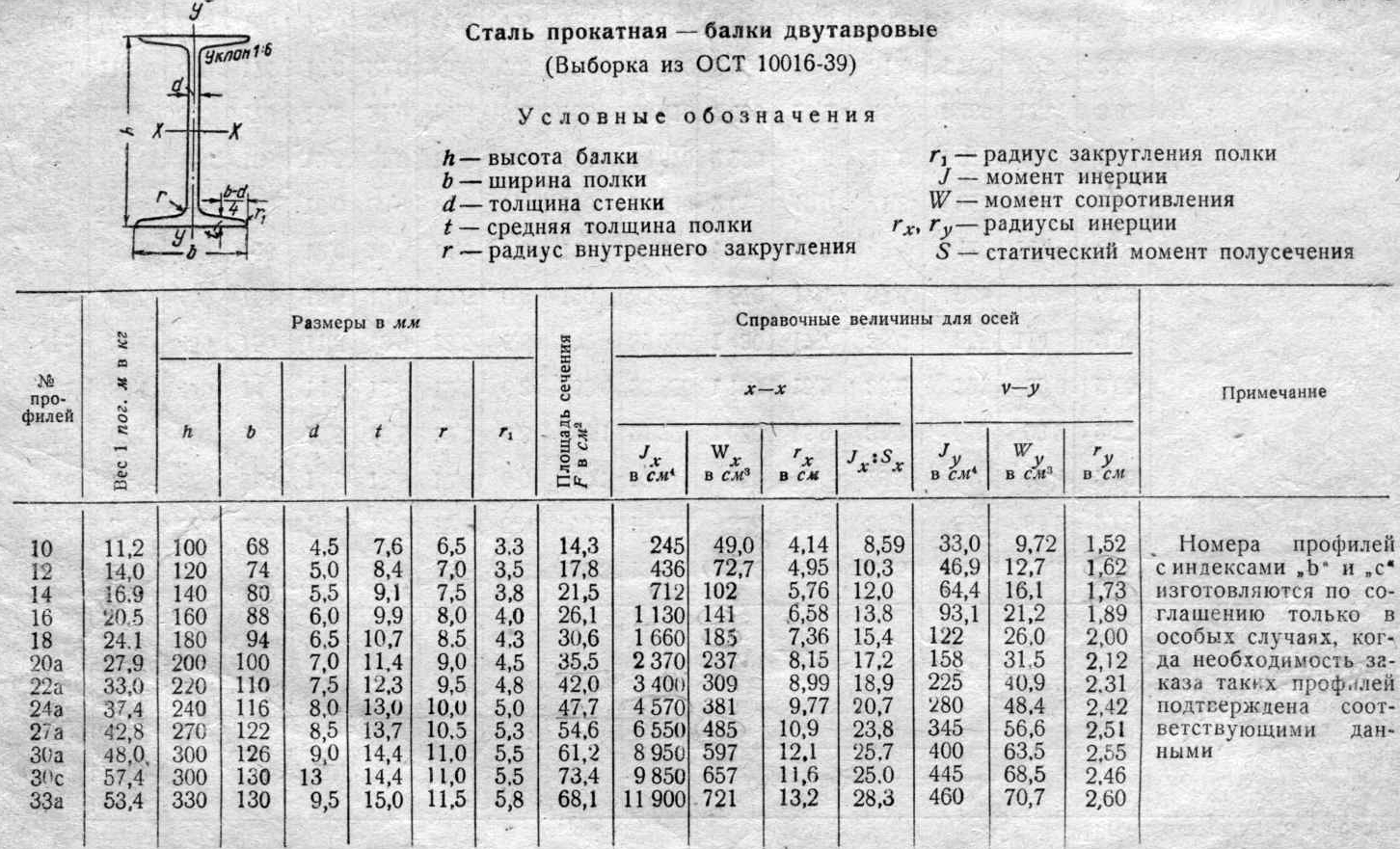

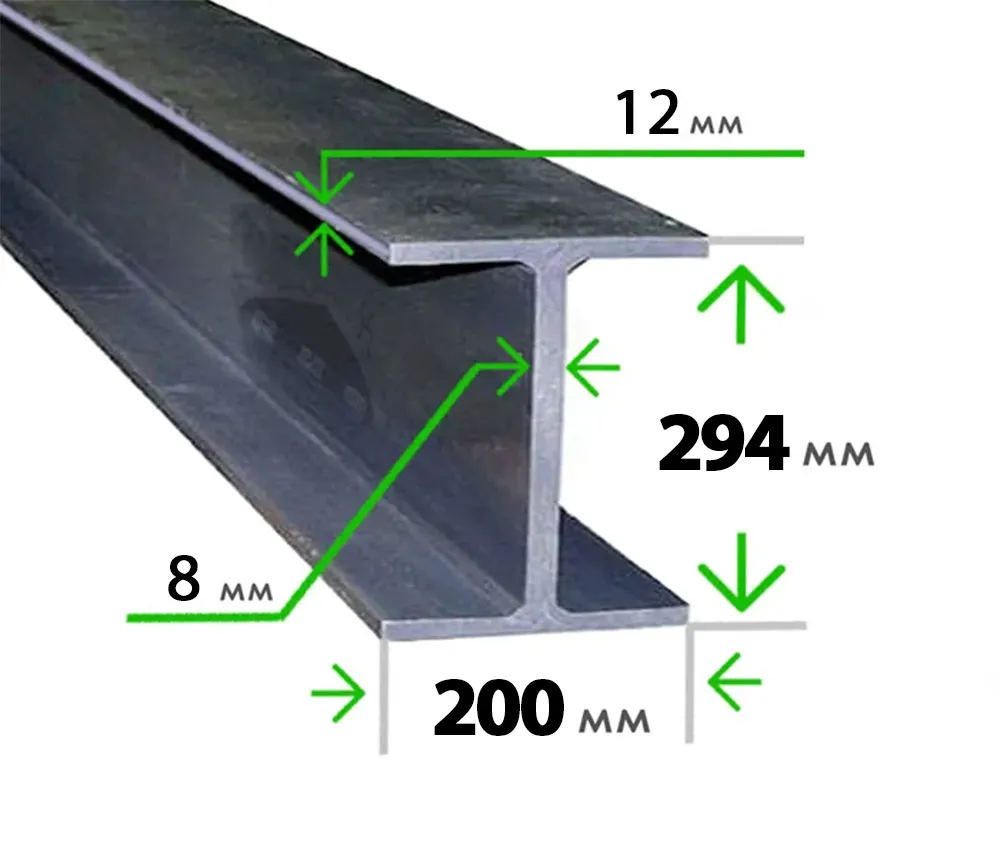

Основные характеристики двутавра
Каждый параметр двутавровой балки определяет её поведение при различных нагрузках и условиях эксплуатации:
- Высота профиля (h) – от 100 мм до 1000 мм
- Чем больше высота, тем выше момент инерции и тем лучше балка справляется с изгибом.
- Например, балки высотой 300–400 мм часто применяются в межэтажных перекрытиях, а 600–1000 мм – в мостовых сооружениях.
- Ширина полки (b) – 50 мм до 400 мм
- Влияет на устойчивость к боковым нагрузкам.
- Узкие полки предпочтительны для конструкций с равномерной нагрузкой, широкие – для мостов и тяжёлых опор.
- Толщина стенки (s) – 3 мм до 20 мм
- Определяет устойчивость к продольным нагрузкам и изгибу.
- В балках с высокой нагрузкой толщина стенки должна быть увеличена, чтобы предотвратить потерю устойчивости.
- Толщина полки (t) – 4 мм до 30 мм
- Критична для работы балки на сжатие.
- При увеличении толщины полки улучшается сопротивление скручиванию.
- Момент инерции (Ix, Iy)
- Один из важнейших параметров, определяющий сопротивление изгибу.
- Чем больше момент инерции, тем меньше прогиб балки при той же нагрузке.
- Например, для балки 40Б1 (h = 400 мм) момент инерции Ix = 20700 см⁴, что делает её пригодной для перекрытий с большими пролётами.
- Площадь сечения (A) – 10 см² до 500 см²
- Чем больше площадь поперечного сечения, тем выше несущая способность балки.
- Например, у балки 30Б2 площадь 64 см², что даёт возможность выдерживать большие статические нагрузки.
- Вес 1 метра балки (кг/м)
- Определяет общий вес конструкции и нагрузку на фундамент.
- Лёгкие двутавры, такие как 20П (19 кг/м), используются в перекрытиях частных домов, а тяжёлые, как 50К2 (92 кг/м), в мостах и эстакадах.
Факт: Правильный выбор толщины стенок и полок позволяет уменьшить расход металла без потери несущей способности.
Как выбрать нужный типоразмер?
Определение нагрузок
Перед выбором типоразмера необходимо рассчитать нагрузки:
- Постоянные (вес самой балки, перекрытия, кровли).
- Временные (люди, снег, ветер, оборудование).
- Динамические (транспорт, вибрации, сейсмика).
Пример: Для перекрытия промышленного здания с нагрузкой 500 кг/м² и пролётом 6 м потребуется балка БШП 30Б1 по ГОСТ 26020-83, так как её момент сопротивления Wx = 485 см³, а прогиб не превышает нормы L/300.
Выбор стандартного двутавра по ГОСТ 8239-89
Для частного строительства чаще всего используют обычные двутавры. Пример выбора:
- Для пролетов до 4 м подойдёт двутавр 20П (h = 200 мм, b = 100 мм, вес = 19 кг/м).
- Для пролетов 4–6 м лучше использовать двутавр 25П (h = 250 мм, b = 125 мм, вес = 25 кг/м).
- Для пролетов 6–8 м применяется двутавр 30П (h = 300 мм, b = 150 мм, вес = 31,8 кг/м).
Когда выбирать балки с широкими полками?
БШП (ГОСТ 26020-83) применяют, если:
- Требуется большая несущая способность.
- Необходимо снизить металлоёмкость за счёт большей высоты.
- Важна устойчивость к скручиванию и изгибу.
Пример: Для ангаров с большими пролётами (от 10 м) подойдёт балка 40Б1 (h = 400 мм, b = 200 мм, вес = 56 кг/м).
Мостовые и колонные балки
При больших нагрузках (например, колонны, мосты) применяются балки ГОСТ 19425-74. Они обеспечивают:
- Высокую несущую способность.
- Устойчивость к сжатиям и боковым нагрузкам.
- Возможность применения в пролетах 12–30 м.
Пример: При строительстве эстакады с нагрузкой 800 кг/м² оптимален двутавр 50К2 (h = 500 мм, b = 200 мм, вес = 92 кг/м).
Советы по выбору и монтажу
- Рассчитывайте запас прочности – рекомендуется брать балки с 20–30% запасом по нагрузке. Это снижает риск деформаций при внезапных перегрузках.
- Выбирайте балки с горячекатаной поверхностью – они менее подвержены коррозии и обладают равномерной структурой, что увеличивает срок службы.
- Обрабатывайте балки антикоррозийными составами – особенно в условиях высокой влажности или при наружном использовании. Применяйте цинкование, эпоксидные покрытия или порошковую окраску.
- Проверяйте сертификацию – качественная продукция должна соответствовать ГОСТу и иметь паспорт качества, где указаны химический состав, механические характеристики и контрольные испытания.
- Учитывайте вид соединения – сварные соединения лучше подходят для мостовых конструкций, а болтовые – для сборных зданий, так как обеспечивают разборность конструкции.
- Контролируйте прогиб – он не должен превышать L/300 для жилых зданий и L/500 для мостов и крановых путей. Это важно для предотвращения вибраций и деформаций.
- Учитывайте длину пролёта – для больших пролётов (более 8 м) выбирайте балки с увеличенной высотой и шириной полки, чтобы минимизировать прогиб.
- Используйте правильные крепёжные элементы – для соединений применяйте болтовые стыки, накладки, ребра жёсткости, чтобы усилить конструкцию.
- Следите за условиями хранения – балки должны храниться на ровной поверхности с защитой от осадков, чтобы избежать коррозии и деформации.
- Производите визуальный осмотр перед установкой – не допускаются изгибы, скручивания, расслоения металла и глубокие царапины, так как они снижают несущую способность.
Типоразмер двутавровой балки по ГОСТ
Выбор правильного типоразмера двутавровой балки является не просто техническим решением, а стратегическим подходом к обеспечению надёжности и экономичности всей конструкции. От грамотного подбора зависят:
- Срок службы здания – правильно выбранная балка способна выдерживать расчётные нагрузки без деформаций и разрушения в течение десятилетий.
- Безопасность эксплуатации – ошибки при расчёте нагрузки могут привести к аварийным ситуациям, тогда как балка с запасом прочности обеспечит устойчивость даже в экстремальных условиях.
- Экономия ресурсов – точный выбор размера позволяет минимизировать расход металла, снизить затраты на транспортировку и монтаж.
- Соответствие нормативным требованиям – применение двутавровых балок, сертифицированных по ГОСТ, гарантирует соответствие строительным стандартам Украины и Европы.
При проектировании конструкций важно учитывать не только расчётные параметры, но и возможные факторы риска: климатические условия, динамические нагрузки и коррозионную среду. Использование сертифицированного металлопроката, качественной защиты от внешних воздействий и профессионального монтажа – залог надёжности и долговечности конструкции.
Правильный выбор двутавровой балки – это залог успешного строительства, а грамотный подход к расчётам и монтажу позволит избежать перерасхода материалов и повысить эксплуатационные характеристики объекта.
