Как подобрать арматуру для сейсмоопасных регионов, если строите сами?

Сейсмически активные регионы Украины, такие как Закарпатье, Черновицкая, Ивано-Франковская и Одесская области, требуют особого подхода к строительству. Во время землетрясений здания подвергаются сильным горизонтальным и вертикальным нагрузкам, что может привести к их разрушению. Арматура – один из ключевых элементов, который обеспечивает устойчивость конструкции. Однако не вся арматура одинаково хорошо работает в условиях динамических нагрузок.

Выбор неправильного типа или диаметра может привести к образованию трещин в фундаменте, обрушению стен или даже полному разрушению здания. В этом материале разберём, какую арматуру использовать, какие методы армирования применяются в сейсмоопасных регионах и какие ошибки могут привести к катастрофическим последствиям.

Влияние землетрясений на строительные конструкции

Во время землетрясений здания подвергаются сложным нагрузкам:

• Горизонтальные сдвиги – боковые силы, вызывающие изгиб и расшатывание конструкций.
• Вертикальные вибрации – создают нагрузку, аналогичную многократному подъему и опусканию конструкции.
• Ударные нагрузки – резкие толчки, вызывающие резонанс и разрушение слабых узлов.

Для компенсации этих нагрузок строительные материалы, включая арматуру, должны обладать высокой пластичностью, прочностью на растяжение и устойчивостью к циклическим нагрузкам.

Почему обычная арматура не подходит?

Стандартная арматура, используемая в обычных условиях, рассчитана на статические нагрузки (вес здания, снеговые и ветровые воздействия). При землетрясении в конструкции возникают дополнительные деформации, которые приводят к:

• Разрушению хрупкого бетона вокруг арматуры.
• Разрыву арматурных стержней в местах концентрации напряжений.
• Потере сцепления арматуры с бетоном.

Чтобы предотвратить эти последствия, необходимо использовать специальную сейсмостойкую арматуру.

Какую арматуру выбрать для сейсмоопасных зон Украины?

Арматурные стержни отличаются по классу прочности, типу профиля, технологии производства и материалу. Рассмотрим основные параметры, которые важны для строительства в сейсмически активных регионах.

Оптимальный класс арматуры

В сейсмоопасных районах Украины рекомендуется использовать арматуру классов:

• A400C (ГОСТ 5781-82, ДСТУ 3760:2006) – обладает хорошей пластичностью, используется в частных домах.
• A500C – повышенная прочность и усталостная устойчивость, применяется в фундаментах многоэтажных зданий.
• B500C – термомеханически упрочнённая арматура, лучше переносит резкие нагрузки.

Диаметр арматуры

Выбор диаметра зависит от конструкции:

Особенности армирования в сейсмоопасных зонах

При строительстве в регионах с высокой сейсмической активностью особое внимание уделяется не только выбору класса арматуры, но и правильной технологии её размещения и крепления. Ошибки в армировании могут привести к образованию трещин в бетонных конструкциях, потере несущей способности и, как следствие, обрушению здания.

Одним из наиболее критичных аспектов является:

1. Применение поперечных хомутов (стяжек) для предотвращения потери устойчивости конструкций.
2. Выбор метода соединения арматурных стержней – вязка вместо сварки.
3. Правильный шаг армирования и дополнительное усиление узлов.

Увеличенное количество поперечных хомутов

Поперечные арматурные хомуты (стяжки) играют важную роль в обеспечении устойчивости конструкции при динамических нагрузках, возникающих во время землетрясений. Их основное назначение:

• Предотвращение выпучивания продольной арматуры. При сильных горизонтальных колебаниях каркас может деформироваться, и продольные арматурные прутки начинают «выпучиваться» наружу, что приводит к разрушению бетона.
• Снижение риска разрушения бетона в сжатых зонах. В сейсмически активных районах бетон подвергается многократному сжатию и растяжению, из-за чего он быстрее трескается. Хомуты равномерно распределяют напряжение и повышают общую жёсткость конструкции.
• Уменьшение пластических деформаций конструкции. Чем чаще расположены поперечные хомуты, тем выше способность конструкции сопротивляться разрушению в критических точках.

Оптимальный шаг установки поперечных хомутов

В обычных условиях шаг поперечных хомутов составляет 250–300 мм, но для сейсмически активных зон этот шаг уменьшают:

• Для колонн: с 250 мм до 100–150 мм. Это предотвращает смещение и разрушение продольных стержней.
• Для балок: с 300 мм до 150 мм в местах максимальных нагрузок (на концах пролётов).
• Для плитных фундаментов: стандартный шаг 200 мм, но в сейсмоопасных районах его уменьшают до 100 мм для дополнительной прочности.

Пример: В колонне 400×400 мм, где используется арматура Ø16 мм, поперечные хомуты диаметром Ø8–10 мм устанавливаются через каждые 100–120 мм, что в 2–2,5 раза чаще, чем в обычных зданиях.

Использование связанной арматуры вместо сварной

Почему нельзя использовать сварную арматуру в сейсмически активных районах?

При сварке арматурных стержней в местах соединения происходит локальное ослабление материала. В результате:

• Снижается пластичность соединения. В месте сварки образуется хрупкая зона, которая может разрушиться при динамических нагрузках.
• Повышается риск коррозии. В местах сварки металл более подвержен коррозии, особенно если конструкция подвержена воздействию влаги.
• Арматура теряет способность гасить вибрации. Связанные соединения позволяют стержням двигаться, компенсируя нагрузки, в то время как сварные – делают каркас жёстким, что увеличивает вероятность разрушения.

Как правильно выполнять соединение арматуры в сейсмоопасных зонах?

Рекомендуется использовать вязку арматуры вместо сварки. Для этого применяют:

1. Стальную мягкую проволоку Ø1,2–1,5 мм.
2. Специальные пластиковые хомуты с высокой эластичностью.
3. Механические муфтовые соединения (применяются в сложных конструкциях).

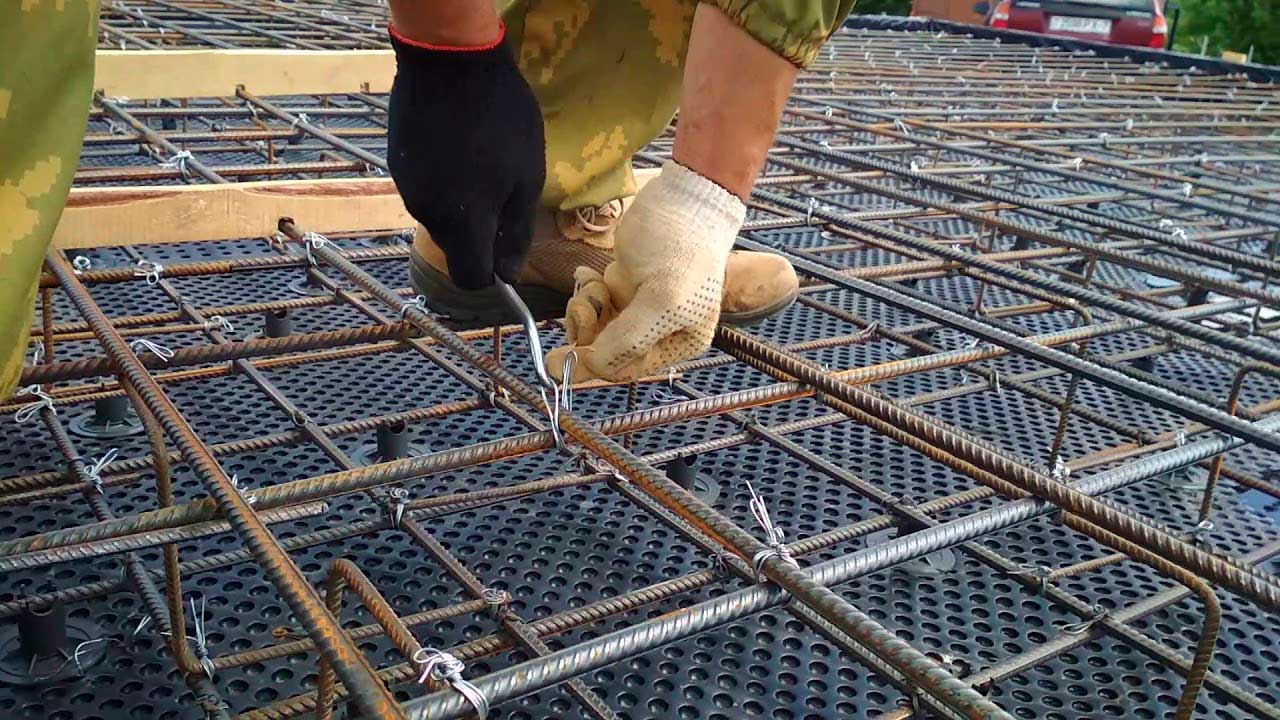

Технология вязки:

• Арматурные стержни фиксируются в местах пересечения вручную с помощью крючка для вязки арматуры или вязального пистолета.
• Соединение должно быть достаточно прочным, чтобы удерживать каркас в заданной форме, но в то же время иметь некоторую подвижность для компенсации нагрузок.

Пример: В зданиях высотой 2–5 этажей связывают арматуру Ø12–16 мм мягкой проволокой через каждые 2–3 пересечения, а в сейсмоопасных зонах – через каждое пересечение для увеличения жёсткости каркаса.

Дополнительные меры по усилению конструкции

Усиление углов и зон высокой нагрузки

В сейсмоопасных районах наиболее уязвимые места – углы зданий, соединения балок и колонн, участки соединения стен с перекрытиями.

Как усилить углы здания?

• Увеличить количество продольной арматуры в углах минимум на 30%.
• Использовать Г-образные и П-образные арматурные элементы, охватывающие углы и обеспечивающие дополнительную прочность.
• Применять накладные хомуты (армированные зоны) для увеличения пластичности конструкции.

Пример: Для колонны 400×400 мм в обычном строительстве может использоваться арматура Ø16 мм, но в сейсмически активных зонах – Ø20 мм с дополнительным усилением углов накладными элементами.

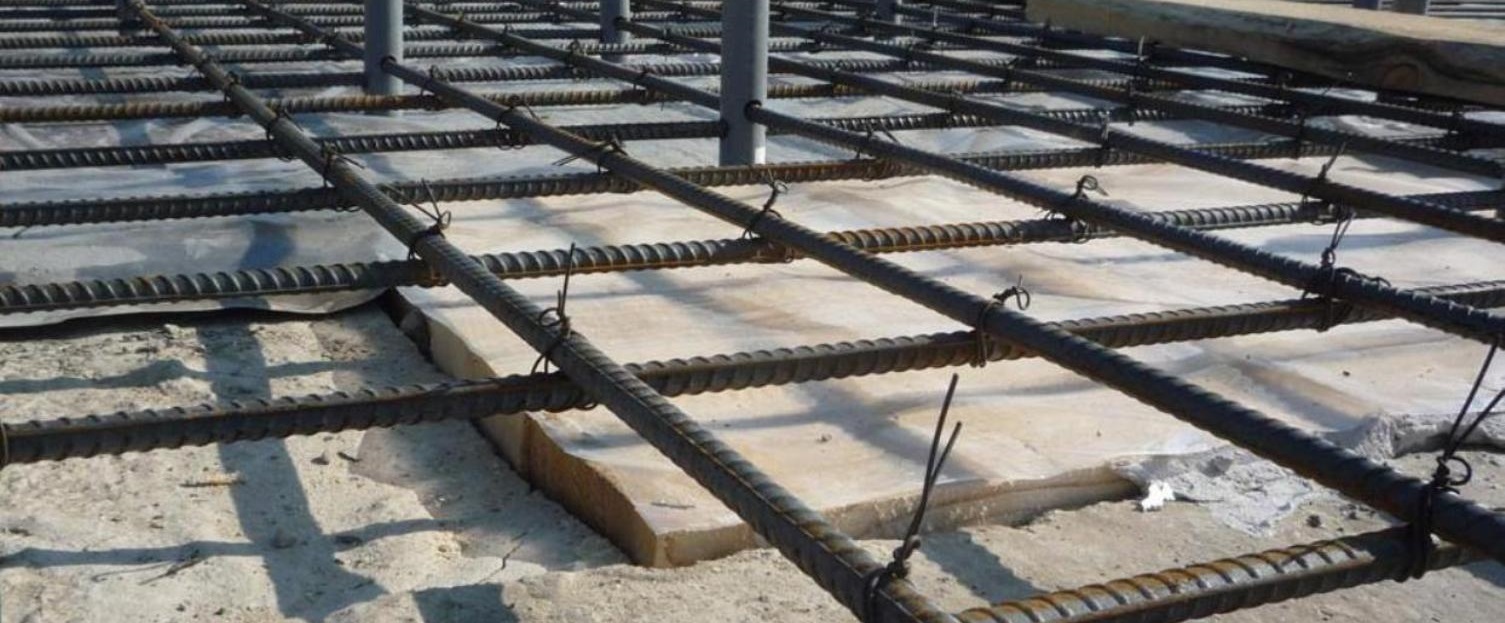

Усиление плитных фундаментов

Плитный фундамент в сейсмоопасных регионах выполняется двухслойным.

Стандартная схема:

• Верхний слой – арматура Ø12–16 мм с шагом 100–150 мм.
• Нижний слой – арматура Ø14–20 мм с шагом 150 мм.
• Дополнительное армирование в местах наибольшей нагрузки (под несущими стенами и колоннами).

Пример: Для дома 100 м² в обычных условиях используется плита толщиной 200 мм и арматура Ø12 мм, но в сейсмоопасных зонах – 250–300 мм с армированием Ø14–16 мм.

Дополнительные меры защиты

В условиях повышенной сейсмической активности необходимо применять дополнительные меры, которые помогут минимизировать повреждения конструкции во время землетрясения. Даже при правильно подобранной арматуре и грамотно выполненном армировании здание может подвергаться значительным нагрузкам. Одним из ключевых факторов защиты является использование качественного бетона, увеличение защитного слоя арматуры, правильное проектирование температурных швов и другие технологические приемы.

Использование качественного бетона

Бетон – это основа всей конструкции, и его характеристики напрямую влияют на способность здания выдерживать динамические нагрузки. При землетрясениях бетон подвергается не только осевым нагрузкам, но и сложным поперечным и сдвиговым усилиям. Если материал недостаточно прочен, то в нем быстро появляются микротрещины, что приводит к разрушению несущих элементов.

Класс прочности бетона для сейсмоопасных регионов

Для строительства в обычных условиях минимально допустимая марка бетона составляет B15 (М200), однако в сейсмоопасных зонах этот показатель должен быть значительно выше:

Более высокая прочность необходима, чтобы бетон не растрескался под воздействием многократных динамических нагрузок.

Подвижность бетонной смеси

При заливке бетона в армированные конструкции важно, чтобы он равномерно распределялся внутри каркаса и полностью заполнял все пустоты. Для этого используют бетон с высокой подвижностью:

• П4 (подвижность 16–20 см) – подходит для стандартных армированных конструкций.
• П5 (подвижность более 20 см) – применяется при заливке сложных конструкций с плотным армированием.

Чем выше подвижность, тем лучше бетон заполняет каркас и обволакивает арматуру, что предотвращает образование воздушных пустот и увеличивает общую прочность конструкции.

Добавки для повышения устойчивости бетона

Чтобы улучшить характеристики бетона, в него добавляют различные компоненты:

1. Пластификаторы – повышают текучесть смеси, обеспечивая лучшее заполнение арматурного каркаса.
2. Фиброволокно – предотвращает образование микротрещин и повышает пластичность бетона.
3. Гидрофобизаторы – уменьшают водопоглощение, что особенно важно для регионов с повышенной влажностью.
4. Антиусадочные добавки – снижают вероятность появления усадочных трещин после застывания бетона.

Применение этих добавок делает бетон более стойким к механическим и температурным нагрузкам.

Увеличение защитного слоя бетона

Для чего нужен защитный слой?

Защитный слой – это расстояние от поверхности арматуры до внешней границы бетонной конструкции. Его основная задача – предотвратить коррозию арматуры и обеспечить её надежное сцепление с бетоном.

При неправильном проектировании защитного слоя в арматурном каркасе могут возникнуть следующие проблемы:

• Попадание влаги и кислорода – приводит к коррозии арматуры.
• Недостаточное сцепление с бетоном – снижает общую прочность конструкции.
• Снижение огнестойкости – при пожаре бетон защищает арматуру от воздействия высоких температур.

Оптимальные значения защитного слоя

В сейсмоопасных регионах требования к защитному слою выше, чем в обычных условиях:

Пример: В регионах с высокой влажностью и агрессивными грунтами, например, в Закарпатье или Черновицкой области, рекомендуется увеличивать защитный слой фундаментов до 60 мм, чтобы предотвратить коррозию арматуры.

Закладка температурных швов

Температурные швы – это специальные разрывы в конструкции, которые компенсируют расширение и сжатие материалов при изменении температуры. В сейсмоопасных регионах они также выполняют важную роль: предотвращают образование трещин при многократных деформациях здания во время землетрясений.

Как правильно делать температурные швы?

1. Расположение швов

   • В протяжённых зданиях швы закладывают каждые 6–8 метров.
   • Для зданий длиной более 30 метров обязательно проектирование температурно-усадочных швов.
   • Швы не должны проходить через несущие элементы, но их можно располагать в местах стыков стен и перекрытий.

2. Глубина температурных швов

   • В бетонных плитах перекрытий шов выполняется на глубину 1/3 толщины плиты.
   • В монолитных стенах шов делают на всю толщину стены.

3. Заполнение температурных швов

   • Используются эластичные герметики или специальные компенсаторы (пенополиэтилен, битумные прокладки).
   • В местах повышенной нагрузки (например, в промышленных зданиях) в шов дополнительно устанавливают металлические вставки.

Пример: Если строится дом длиной 35 м, в нем необходимо предусмотреть минимум 4 температурных шва, равномерно распределённых по длине стен.

Дополнительные меры для повышения сейсмостойкости

1. Использование горизонтальных поясов жёсткости – бетонные балки, армированные арматурой Ø16–20 мм, проходят по всей длине здания и связывают несущие стены.
2. Фундаментная подушка – увеличение площади основания дома за счёт широкого плитного фундамента или ростверка снижает риск просадки при сейсмических воздействиях.
3. Использование диагонального армирования – дополнительная арматура, расположенная под углом 45°, уменьшает риск смещения конструкции.
4. Правильное закрепление кровли – кровельные элементы должны крепиться анкерами, чтобы предотвратить их обрушение при толчках.

Строительство в сейсмоопасных регионах требует комплексного подхода. Помимо выбора качественной арматуры и правильного армирования, необходимо использовать высокопрочный бетон с улучшенными характеристиками, увеличивать защитный слой арматуры и предусматривать температурные швы для компенсации возможных деформаций.

Соблюдение этих мер позволяет значительно повысить устойчивость здания к землетрясениям и продлить срок его службы.

Подбор арматуры для сейсмоопасных регионов

Выбор арматуры для строительства в сейсмоопасных регионах – это сложная задача, требующая тщательного подхода. Основные принципы:

• Использование сейсмостойкой арматуры A500C или B500C.
• Применение поперечной арматуры с шагом 100–150 мм.
• Отказ от сварки в пользу вязки арматуры.
• Использование двухслойного армирования в фундаменте.
• Применение качественного бетона класса не ниже В25.
• Закладка защитного слоя бетона не менее 50 мм.

При соблюдении этих рекомендаций можно построить безопасное и долговечное здание, способное выдержать сильные землетрясения. Если у вас нет профессионального проекта, обязательно проконсультируйтесь со специалистами, так как даже небольшие ошибки могут привести к разрушению здания при первых же толчках.
