Арматура для защитных бункеров и убежищ: требования к бетону и металлу

Можно ли чувствовать себя в безопасности, когда рядом звучат разрывы? Что, если сигнал тревоги прозвучит ночью, а до укрытия — десятки метров? Даст ли защита, сделанная своими руками, хоть какой-то шанс?

С этими вопросами сталкиваются тысячи украинцев — не на словах, а в повседневной реальности. Уже который год война диктует новые правила: мы учимся не только выживать, но й будувати укрытия там, где раньше были сады, погреба и хозпостройки.

Но прочность защитного сооружения — не в толщине бетона, а в том, что внутри. Арматура — это «скелет» укрытия, от которого зависит, выдержит ли оно удар, давление земли, вибрации и время.

В этой статье мы разберёмся:

• какую арматуру выбрать для капитальных и временных бункеров;
• как правильно её уложить, чтобы конструкция действительно защищала;
• какие ошибки недопустимы — особенно при строительстве на собственном участке;
• и главное — как сделать так, чтобы укрытие стало настоящей защитой, а не иллюзией безопасности.

Виды укрытий и зачем в них арматура

Укрытия — это не просто бетонные коробки. Это барьеры между жизнью и смертоносной угрозой. Но чтобы этот барьер действительно сработал, он должен быть правильно рассчитан и построен. Арматура в таких конструкциях играет ключевую роль — особенно в условиях взрывных и динамических нагрузок, характерных для войны.

Типы укрытий: от капитальных до самодельных

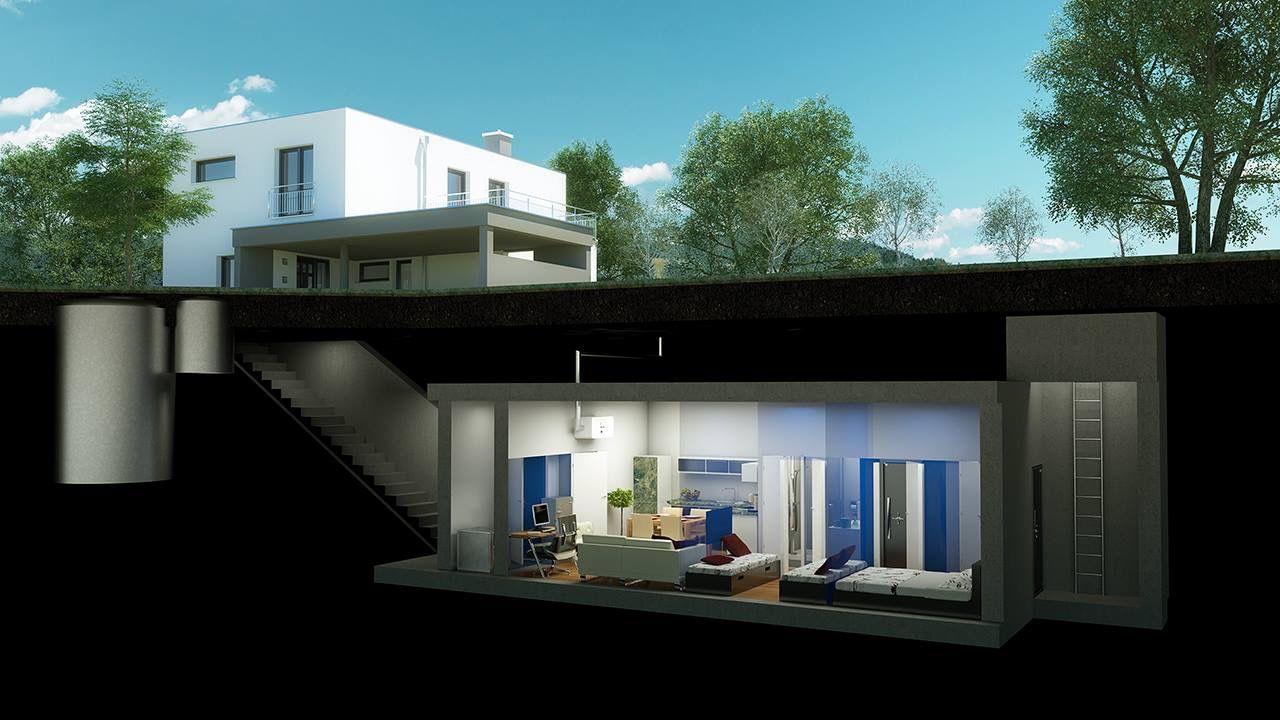

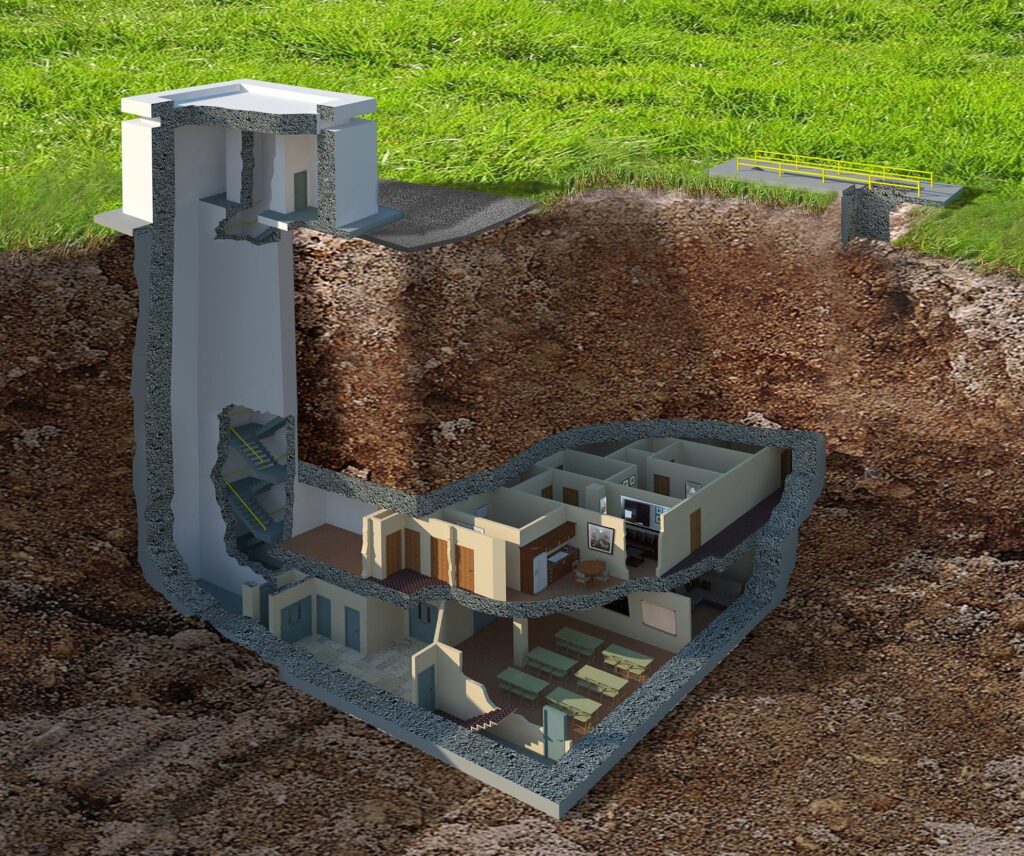

1. Капитальные бункеры. Это заглублённые железобетонные сооружения, спроектированные с учётом сейсмостойкости, воздействия ударных волн и пролонгированных нагрузок. Стены таких бункеров могут иметь толщину от 30 до 80 см и более, а перекрытия часто усилены двуслойной арматурной сеткой Ø16–Ø25 мм с шагом 100–150 мм. Чаще всего они возводятся:
   • на промышленных предприятиях;
   • возле критической инфраструктуры;
   • в военных частях и коммунальных зонах;
   • в качестве коллективных убежищ.
2. Простые защитные сооружения на частных участках. Это более доступные и компактные решения:
   • заглублённые погреба, переоборудованные под укрытие;
   • подвалы с усиленным перекрытием;

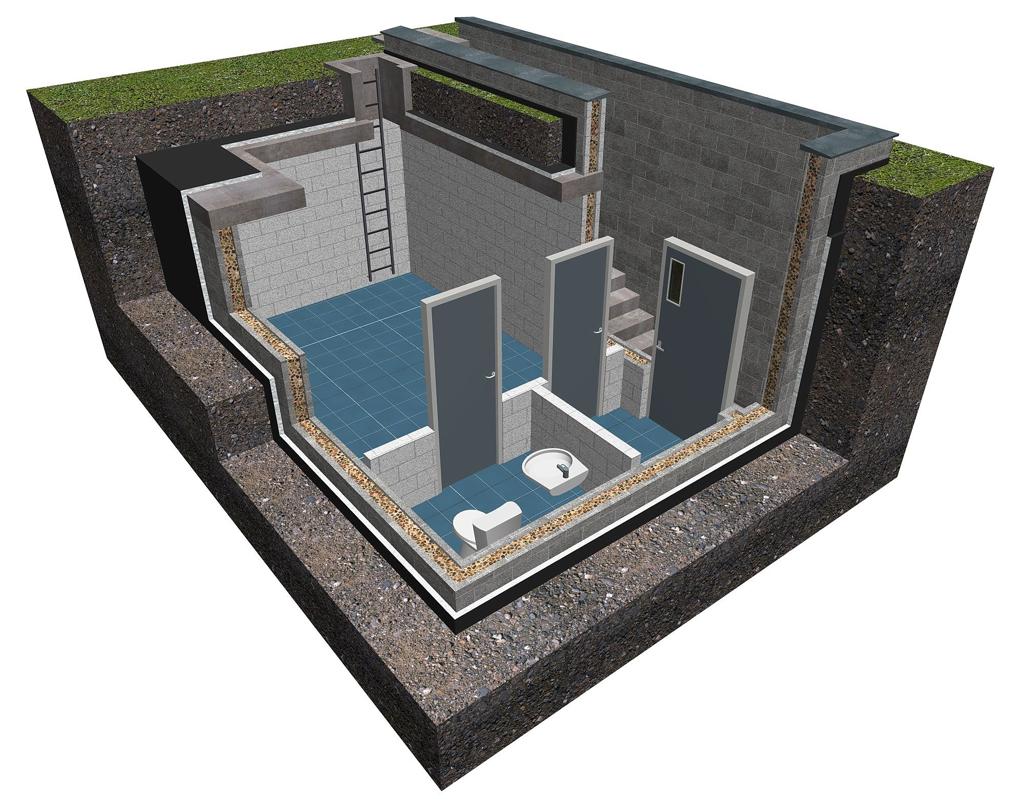

   • бетонные «коробки» с армированным перекрытием;

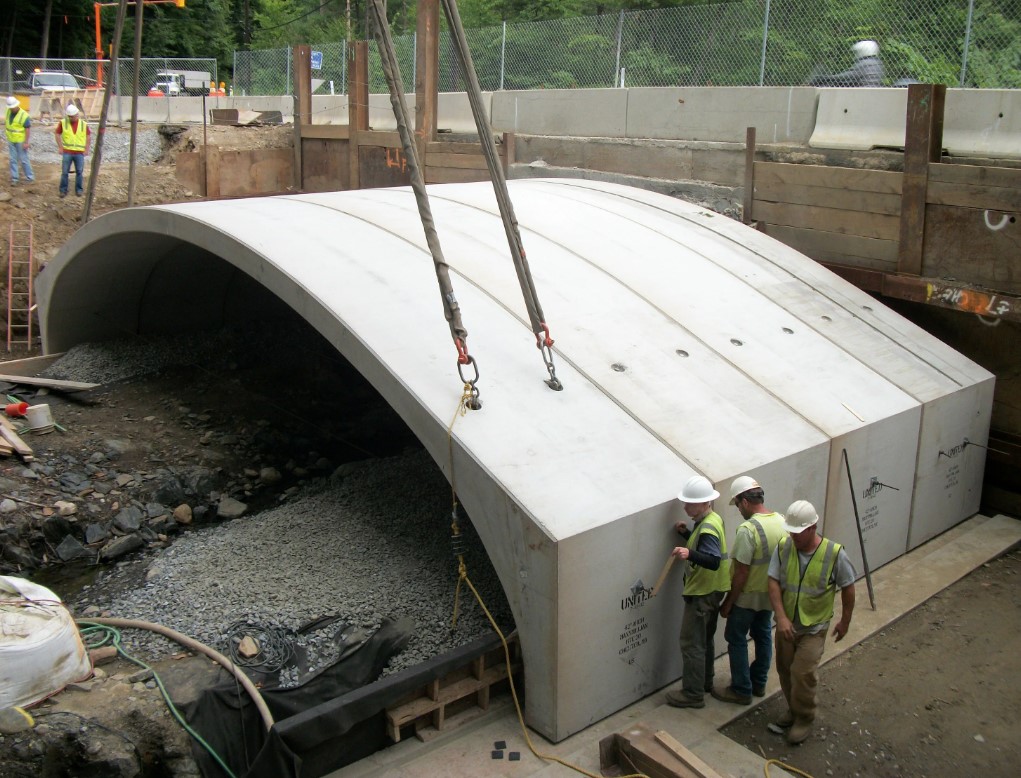

   • арочные убежища из сборных бетонных элементов;
   • укрытия типа «ЗЕМЛЯНКА» с монолитным верхом и армированной опалубкой.

Даже если конструкция условно «простая», она всё равно испытывает:

• давление грунта и воды;
• локальные вибрации (взрывные волны, артиллерийские удары);
• температурные перепады (в том числе промерзание бетона);
• усадку и сезонные деформации.

Зачем нужна арматура в укрытии?

Арматура — это не просто «металл в бетоне». Это структурная система, которая усиливает бетон, помогает ему работать на изгиб, растяжение и выдерживать ударные нагрузки. Без арматуры бетон:

• крошится от сдвигов;
• растрескивается от перепадов температур;
• не выдерживает ударов и вибраций.

Функции арматуры в защитных сооружениях:

1. Увеличивает прочность на изгиб: Бетон отлично выдерживает сжатие (до 30–50 МПа), но почти не держит растяжение. Арматура компенсирует это, принимая на себя растягивающие усилия. Особенно важно для перекрытий, арок и стен с наружным давлением.
2. Повышает трещиностойкость: При взрывах и ударных нагрузках бетон склонен к микротрещинам. Правильно уложенная арматурная сетка (шаг не более 150 мм) сдерживает их развитие, снижая риск разрушения.
3. Увеличивает жёсткость и устойчивость: Арматура предотвращает прогибы, деформации и потери формы, особенно при многократных динамических нагрузках. Это критично для крыш и перекрытий укрытий.
4. Позволяет уменьшить толщину конструкций: При правильном армировании можно использовать бетонные плиты меньшей толщины (например, 150–200 мм вместо 300 мм), сохранив при этом прочность и устойчивость. Это особенно актуально в самодельных укрытиях, где масса конструкции имеет значение.
5. Обеспечивает долговечность: Современные классы арматуры (например, A500С) имеют высокий предел текучести, антикоррозийные свойства и устойчивость к щелочной среде бетона. Это особенно важно при заглублённой установке, где влага и кислотность почвы могут ускорить коррозию.

Какая арматура используется для бункеров и укрытий

Выбор арматуры — это не просто вопрос наличия металла. Это ключ к выживанию конструкции в условиях, близких к боевым: ударные волны, вибрации, давление грунта, промерзание, локальные разрушения. Чтобы бетон не дал трещину в критический момент — арматура должна быть подобрана правильно, с учётом нагрузок, условий заливки и конструкции укрытия.

1. Горячекатаная рифлёная арматура класса А500С

Это основной вид арматуры, применяемый в несущих конструкциях защитных сооружений:

• Тип стали: низколегированная конструкционная (например, 35ГС или 25Г2С);
• Предел текучести: не менее 500 МПа;
• Предел прочности: до 630 МПа;
• Относительное удлинение при разрыве: ≥14% (гибкая, не ломается хрупко);
• Рифление: обеспечивает надёжное сцепление с бетоном, предотвращает сдвиги и вырывания.

Где применяется:

• Армирование фундаментов и стен бункеров;
• Усиление перекрытий и плит перекрытия;
• Арочные и куполоподобные своды (например, в капонирах и круглых укрытиях).

Рекомендации:

• Для стен и перекрытий — Ø16–Ø25 мм;
• Для обвязки по периметру — не менее Ø20 мм;
• Шаг укладки в армосетке: 100–150 мм.

Особенности:

• Сваривать можно (в отличие от A400), что удобно при сборке сеток;
• Требует защитного слоя бетона не менее 30–50 мм, чтобы предотвратить коррозию.

2. Гладкая арматура класса А240 (старая марка — А-I)

Не применяется как несущий элемент, но играет важную роль в конструкции.

• Диаметр: Ø6–Ø12 мм;
• Предел текучести: около 240 МПа;
• Пластичная, легко гнётся, подходит для нестандартных соединений.

Где используется:

• Монтажные хомуты, поперечные связи;
• Каркасы, где не требуются усилия на изгиб;
• Соединения между основными прутками (например, привязка сеток или уголков);
• В вспомогательных перегородках и вторичных слоях армирования.

Советы:

• Лучше не использовать как основной элемент армирования — она плохо работает на изгиб;
• Хороша в условиях, где нужно придать форму конструкции перед основной заливкой.

3. Сварные арматурные сетки

Один из самых практичных и быстрых способов армирования — особенно в условиях частного строительства или быстровозводимых укрытий.

• Материал: рифлёная или гладкая сталь Ø4–Ø8 мм;
• Размер ячеек: 100×100 мм, 150×150 мм;
• Форма выпуска: плиты 1×2 м, 2×3 м и рулоны.

Где применяются:

• Армирование пола, потолка, стен укрытий;
• Создание двойных армослоёв;
• Ремонт и усиление существующих конструкций.

Преимущества:

1. Лёгкий монтаж;
2. Быстрая фиксация;
3. Можно использовать в полевых условиях без сварки.

Особенности:

• При значительных нагрузках лучше дополнять дополнительной арматурой Ø12–16 мм;
• Не заменяет полноценно прутковое армирование в несущих участках (например, в перекрытиях, подвергающихся ударам).

4. Композитная арматура (стеклопластиковая, базальтопластиковая)

Используется ограниченно, но в ряде случаев может быть полезна — при правильном понимании её ограничений.

Плюсы:

1. Невосприимчива к коррозии (не ржавеет);
2. В 5–10 раз легче стали;
3. Не проводит ток (полезно при установке систем связи).

Минусы:

• Плохо работает на изгиб (низкий модуль упругости);
• Не переносит высоких температур (разрушается при пожаре или перегреве);
• Неэффективна при динамических нагрузках (взрывы, вибрации, резкие удары);
• Не поддаётся сварке — соединяется только на стыках или вязкой.

Где можно использовать:

• В внутренних перегородках или как армирование малонагруженных конструкций;
• В самодельных укрытиях, где важна антикоррозийность (например, во влажном грунте);
• При строительстве вторичных конструкций, не несущих на себе нагрузку (уклоны, отливы, люки).

Итог: какую арматуру выбрать?

Минимальные требования к армированию

Для простых гражданских укрытий (погреб, яма, монолитный короб):

• Стены: пруток Ø10–12 мм, шаг 15–20 см.
• Потолок: двойная сетка Ø12–14 мм, с зазором 5–7 см между слоями.
• Толщина бетона: от 20 см при правильном армировании, лучше — 25–30 см.

Для капитального бункера:

• Стены: Ø14–16 мм, шаг 10–15 см.
• Потолок: двойное армирование Ø16–20 мм, с опорой на массивные балки или усиленные стены.
• Фундамент и пол: армированная плита толщиной от 30 см.

Особенности армирования перекрытий

Перекрытие — один из самых нагруженных и уязвимых елементів защитного сооружения. Оно должно выдерживать:

• ударные волны и обломки при близком разрыве боеприпасов;
• постоянное давление грунта (особенно если сверху насыпан защитный слой земли или гравия);
• собственный вес бетона и арматуры;
• возможные динамические нагрузки (например, проезд транспорта над укрытием).

Почему перекрытие требует особого подхода?

Если стена может работать преимущественно на сжатие, то перекрытие — это изгибаемый элемент, который работает и на сжатие (верхняя зона), и на растяжение (нижняя зона). Именно в зоне растяжения бетон трескается первым — и здесь критически важна арматура.

Схема армирования перекрытия

Двухслойное армирование — обязательное условие!

• Нижний слой (растяжение): основные продольные прутки, Ø12–20 мм, шаг 100–150 мм;
• Верхний слой (сжатие и противодействие обратному изгибу): Ø10–16 мм, шаг такой же;
• Поперечные прутья (для образования сетки): Ø8–10 мм, шаг 150 мм;
• Хомуты или вертикальные прутья: для фиксации сеток между собой и против вспучивания.

Защитный слой бетона:

• Для наружной стороны перекрытия: не менее 50 мм;
• Изнутри помещения: не менее 30 мм;
• Толщина слоя защищает арматуру от коррозии и перегрева.

Анкеровка арматуры в стены:

• Каждый продольный прут должен заходить в тело стены на 30–50 см (или быть загнутым);
• Допускается использование L-образных загибов или соединений на сварке/муфтах.

Оптимальная высота перекрытия:

• Для плоской железобетонной плиты — не менее 200–250 мм;
• Для сводчатых/арочных конструкций — можно уменьшить до 150–180 мм (при грамотно рассчитанном радиусе).

Арочные и купольные перекрытия — когда стоит применять?

Купольная форма работает на сжатие, что идеально для бетона. В таких формах:

• нагрузка равномерно распределяется по всему перекрытию;
• требуется меньше арматуры, особенно в нижней части;
• устойчивость к локальному разрушению выше.

Преимущества:

• При правильной опалубке — меньший расход бетона и стали;
• Меньше трещинообразование при динамических нагрузках;
• Купол можно усиливать кольцевыми хомутами (арматурой Ø8–10 мм с шагом 30–50 см по высоте).

Примерное армирование плоского перекрытия 3×3 м:

Советы по самостоятельному строительству укрытия

1. Не экономьте на бетоне и арматуре. Даже если укрытие небольшое, толщина стены менее 15 см и редкая сетка — это не защита.
2. Соблюдайте защитный слой. Арматура должна быть погружена в бетон минимум на 3 см, чтобы не ржавела.
3. Используйте вязку, а не сварку. Сварные соединения могут снижать прочность при нагрузках.
4. Добавьте перемычки и распорки. Для жёсткости конструкции и предотвращения прогиба.
5. Обеспечьте вентиляцию. Даже простое укрытие должно иметь приточно-вытяжную систему.

Армирование защитных бункеров и убежищ — безопасность начинается со стали

Арматура — это не просто «железо в бетоне». Это ключевой несущий элемент, от которого зависит, выдержит ли укрытие ударную волну, давление грунта и испытание временем. Правильно подобранная и уложенная арматура:

• увеличивает трещиностойкость бетона;
• обеспечивает жёсткость и стабильность конструкции;
• позволяет строить даже с меньшей толщиной стен — без потери прочности;
• реально спасает жизни при обстрелах и взрывах рядом.

Экономия на материалах — прямой риск. Некачественная арматура может привести к обрушению, когда это критически опасно.

Что предлагает «Стиллар»:

• Сертифицированную арматуру A500C, A240 и армосетки, соответствующие ГОСТ и ТУ, проверенные на прочность;
• Профессиональную консультацию по выбору диаметра, шага, длины и типа арматуры под конкретные нагрузки;
• Быструю доставку на объект по Киеву и области — без простоев и задержек;
• Оптовые цены и комплектацию «под ключ» — от простых укрытий до капитальных бетонных бункеров.

Планируете строительство укрытия? Обращайтесь в «Стиллар»

В условиях войны не может быть компромиссов в вопросах безопасности. Звоните, консультируйтесь, заказывайте — мы подберём арматуру под ваши условия, нагрузки и бюджет.

Стиллар — надёжность, которую можно армировать.
