Арматура для мелкозаглубленного ленточного фундамента: особенности расчета

Как быть уверенным, что ваш фундамент выдержит зиму, не даст трещин и прослужит десятилетия? Особенно если вы строите дом самостоятельно или ограничены в бюджете?

Мелкозаглубленный ленточный фундамент (МЗЛФ) — действительно разумный выбор для небольших коттеджей, бань, гаражей и хозяйственных построек. Он требует меньше бетона, копки и арматуры, чем заглублённые варианты. Но именно в этой простоте кроется ключевая опасность: при неверном армировании такой фундамент может быстро потерять несущую способность — особенно в условиях морозного пучения, перепадов температур и неравномерных нагрузок.

Если вы задаётесь вопросами:

• какую арматуру выбрать, чтобы не переплатить и не пожалеть?
• как избежать распространённых ошибок при расчёте и укладке?
• какие схемы армирования реально работают на практике?

эта статья даст вам чёткие ответы, опираясь на нормы, опыт и технические данные.

Надёжный фундамент — это не только бетон. Это — правильно рассчитанная и грамотно уложенная арматура.

Что такое мелкозаглубленный фундамент и зачем его армировать

Мелкозаглублённый ленточный фундамент (МЗЛФ) — это тип фундамента, закладываемого на глубину 30–60 см, то есть выше уровня сезонного промерзания. Он отличается невысокой стоимостью, простотой устройства и широко используется в частном домостроении: для каркасных, щитовых и газобетонных домов, бань, гаражей, хозпостроек и даже небольших коттеджей на два этажа.

Однако именно мелкая глубина заложения делает его чувствительным к подвижкам грунта, особенно при морозном пучении, неравномерной нагрузке и сезонных изменениях влажности. Это значит, что даже при хорошей бетонной заливке, но без армирования, конструкция может потерять прочность уже в первые сезоны эксплуатации.

Зачем нужно армирование МЗЛФ:

1. Компенсация изгибающих и сдвигающих нагрузок

Фундамент работает не только на сжатие, но и на изгиб и сдвиг. При морозном пучении или частичной осадке одной части ленты возникают моменты, схожие с балками, работающими на изгиб. Бетон слабо сопротивляется таким нагрузкам, особенно на растяжение — именно поэтому необходима продольная арматура, воспринимающая растягивающие усилия в нижней и верхней части ленты.

2. Предотвращение трещин, особенно в углах

Углы и места сопряжений — самые слабые точки любой ленты. Без арматурных выпусков и соединений в 95% случаев появляются трещины. Причина — концентрированные напряжения, которые возникают при температурных деформациях или сезонных подвижках почвы. Грамотно уложенные арматурные каркасы с Г- и П-образными элементами обеспечивают монолитность и устойчивость этих зон.

3. Повышение пространственной жёсткости и устойчивости

Даже незначительные нагрузки от конструкции дома (особенно в двухэтажных вариантах) требуют, чтобы фундамент сохранял геометрию. Связанные арматурные каркасы работают как «скелет» в теле бетона, увеличивая его трескостойкость и стабильность формы под воздействием веса дома и внешних факторов.

4. Продление срока службы

Исследования показывают: правильно армированный мелкозаглублённый фундамент служит в 2–3 раза дольше, чем аналогичный без армирования. Бетон без арматуры подвержен образованию микротрещин, которые со временем пропускают воду, разрушаются при морозах, и приводят к коррозии.

Пример из практики:

На глинистом участке в Киевской области при отсутствии армирования трещины по углам и в средней части ленты появились уже через 2 зимы. Повторное армирование с полным демонтажем обошлось владельцу в сумму, превышающую стоимость самого фундамента на этапе строительства.

Совет: Даже если вы строите «всего лишь» гараж или баню — не отказывайтесь от армирования. Это не просто дополнительный элемент, а ключевая часть всей несущей системы. Лучше использовать минимум, но грамотно, чем сэкономить и столкнуться с деформациями, перекосами стен и капитальным ремонтом уже через несколько лет.

Какая арматура нужна для МЗЛФ

Подбор арматуры для мелкозаглубленного ленточного фундамента — один из ключевых этапов проектирования, напрямую влияющий на его прочность, устойчивость к пучению и срок службы. Ошибки на этом этапе приводят к трещинам, перекосам стен и даже аварийным деформациям конструкции.

Рассмотрим, какая арматура применяется в МЗЛФ, почему важны её класс, диаметр и расположение, и какие существуют инженерные рекомендации.

Рабочая (несущая) арматура

Функция: Это основа прочности ленточного фундамента. Рабочие прутья воспринимают растягивающие усилия, возникающие при изгибе ленты (например, при подвижках грунта, осадке, неравномерной нагрузке от здания).

Класс стали: A500C — современный рифлёный пруток с высокой прочностью на растяжение, хорошей свариваемостью и пластичностью. Соответствует требованиям ДСТУ 3760:2019.

Рекомендуемый диаметр:

• 12 мм — стандартный выбор для большинства МЗЛФ;
• 10 мм — допустим для лёгких конструкций (например, хозблоков, бань);
• 14 мм — применим для тяжёлых зданий (двухэтажных коттеджей, строений из полнотелого кирпича).

Схема укладки:

• Два пояса (нижний и верхний), по 2 или 3 прута в каждом.
• Минимальное расстояние между прутьями — не менее 40 мм (или диаметр прута × 1.5), чтобы обеспечить надёжную бетонизацию.
• Защитный слой бетона — не менее 30 мм от края формы, для предотвращения коррозии.

Особенности:

• Арматура должна укладываться не менее чем на 5 см выше дна опалубки, чтобы обеспечить защитный слой.
• В углах необходимо использовать Г-образные или П-образные элементы, а не просто «нахлёст» — в противном случае возникают напряжения и трещины.

Монтажная (вспомогательная) арматура

Функция: Она не несёт нагрузок, но формирует жёсткий пространственный каркас, обеспечивая точное расположение рабочих прутьев в объёме бетона. Также служит для фиксации формы армокаркаса до заливки.

Класс стали: A240 — гладкая арматура, легко гнётся, не предназначена для работы на растяжение.

Диаметр: 6–8 мм — оптимальный для хомутов и перемычек между продольными прутьями.

Схема:

• Хомуты (поперечные стержни) ставятся с шагом не более 400–500 мм;
• Вертикальные соединения между нижним и верхним поясом — с тем же шагом, что и хомуты.

Практические советы:

• Используйте готовые пластиковые фиксаторы («звёздочки», «стульчики»), чтобы обеспечить защитный слой снизу и сбоку.
• Связывайте арматуру вручную мягкой проволокой — сварка возможна, но только при строгом соблюдении норм (особенно для A500C).
• При длине фундамента более 6 м стержни стыкуются внахлёст не менее чем на 40–50 диаметров прута (для 12 мм — это около 50–60 см).

Исследования и стандарты:

• По данным СНиП 52-01-2003 и ДБН В.2.6-98:2009, в ленточных фундаментах армирование обязательно при наличии несущих стен и нагрузок более 1500 кг/м.
• Статистически, фундаменты без арматурного каркаса на глинистых грунтах теряют до 40% несущей способности уже в течение 3–5 лет эксплуатации.
• Практика показывает, что арматура с рифлением повышает сцепление с бетоном на 70–90% по сравнению с гладкой.

Правильный выбор арматуры — это не просто соблюдение норм, а гарантия стабильности вашего дома на годы вперёд. Даже при ограниченном бюджете лучше выбрать качественную арматуру стандартных диаметров и классов, чем потом бороться с ремонтом фундамента, трещинами и просадками.

Если вы не уверены в расчётах — обратитесь за консультацией к специалистам или купите готовые арматурные каркасы, адаптированные под ваш проект. В компании «Стиллар» вы найдёте весь спектр арматуры A500C и A240 с профессиональной порезкой, гибкой и доставкой по Киеву и Украине.

Особенности расчёта армирования

При расчёте учитываются:

В углах и местах Т-образных соединений обязательно усиливаются дополнительные вертикальные и диагональные прутья — это слабые места на излом.

Советы по выбору и укладке арматуры

Грамотно выполненное армирование — это не просто прутья в бетоне, а система, рассчитанная на десятилетия эксплуатации. Ниже — ключевые рекомендации, подкреплённые инженерными практиками и нормами.

Не используйте композитную арматуру

Несмотря на активное продвижение стекло- и базальтопластика как замены стали, композитная арматура не подходит для ленточных фундаментов, особенно мелкозаглублённых:

• Проблема с изгибом: модуль упругости композитов в 3–5 раз ниже, чем у стали. Это значит, что при изгибающих нагрузках (например, при морозном пучении или просадке) они не обеспечивают необходимого сопротивления.
• Нет пластичности: при предельной нагрузке композит ломается внезапно, без предупреждающих деформаций, в отличие от стальной арматуры.
• Исследования: по данным НИИСК (Москва, 2020), фундаменты с композитной арматурой теряют до 25–30% прочности при неравномерной осадке по сравнению с классической схемой A500C.

Вывод: используйте только сертифицированную стальную арматуру A500C или A400 для несущих элементов.

Стыки делайте вразбежку

Когда длины одного прута недостаточно, выполняют нахлёст, но крайне важно:

• Длина нахлёста: не менее 40–50 диаметров прута (например, для Ø12 мм — 48–60 см).
• Вразбежку: смещайте стыки в соседних прутьях минимум на 1 м. Если нахлёсты всех прутьев совпадают в одной зоне — это создаёт слабое место, где возможен изгиб и трещины.
• Рекомендация: в зоне стыков можно усилить хомутами с меньшим шагом (30–40 см) или добавить дополнительную монтажную арматуру.

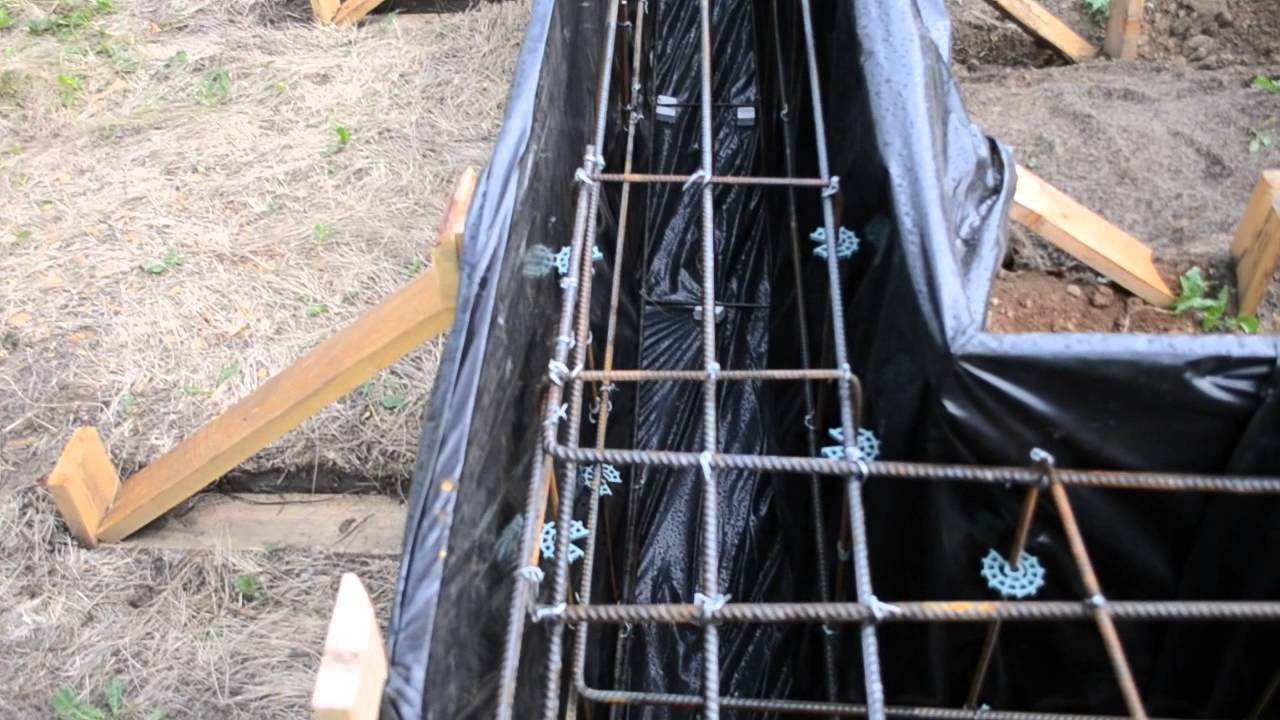

Обязательное использование арматурных фиксаторов

Нельзя просто «положить» арматуру в опалубку — она должна находиться в строго заданном положении:

• Пластиковые фиксаторы (подставки, «стульчики», «звёздочки») обеспечивают равномерный защитный слой бетона — минимум 30–40 мм до края, как требует ДБН В.2.6-98:2009.
• Если арматура касается опалубки или грунта — на ней сразу начинается коррозия. Защитный слой — это не эстетика, а жизненно важный элемент прочности.
• Нельзя подставлять кирпичи или деревянные клинья — они нарушают структуру бетона и не дают нужного слоя.

Связывайте арматуру вязальной проволокой

Сварка кажется проще и быстрее, но:

• A500C — низкоуглеродистая арматура. При сварке она теряет прочностные характеристики, особенно в зоне термического влияния. Это может снизить пластичность на 30–40%.
• Сварка допустима только при наличии проекта, где это учтено расчетом и выполнено с соблюдением стандартов (ДСТУ ISO 17660-1:2012).
• Проволока (Ø1,2–1,4 мм отожжённая) обеспечивает достаточную прочность каркаса, не нарушая структуру прутьев. При этом узлы можно корректировать при необходимости.

Не экономьте на хомутах — шаг до 50 см

Хомуты удерживают форму каркаса и препятствуют его смещению при заливке:

• Шаг установки — максимум 400–500 мм, а в зонах углов, стыков и повышенной нагрузки — до 250 мм.
• Назначение хомутов:
  • держат продольные прутья;
  • обеспечивают пространственную жёсткость;
  • предотвращают «выпирание» арматуры при виброуплотнении бетона.
• По исследованиям ЦНИИСК им. Мельникова, недобор поперечной арматуры на 20% приводит к потере пространственной жёсткости каркаса на до 35%, особенно в углах и зонах изгиба.

Особенности армирования на пучинистых грунтах

Суглинки, глины, влажные лёссы — пучинистые, склонные к морозному вздыбливанию. Фундамент здесь испытывает сильные подъёмные и сдвигающие силы.

Что нужно учесть:

• Рабочую арматуру лучше укладывать по 3 прута в пояс, а не по 2. Средний прут работает на перераспределение усилий.
• Увеличьте диаметр до 14 мм, особенно в нижнем поясе — он работает на растяжение при подъёме грунта.
• Применяйте дополнительные косынки в углах и усиливайте хомутами участки у простенков и точек примыкания стен.
• Делайте песчаную подушку с трамбовкой под фундамент минимум 20 см, с проливкой водой, чтобы исключить неравномерную осадку.

Казалось бы, мелочи — шаг хомутов, фиксаторы, нахлёсты… Но именно из этих деталей складывается жёсткость, надёжность и устойчивость фундамента, особенно если он находится на сложном грунте.

Если вы хотите избежать дорогих переделок, усадки, трещин и последующего ремонта — следуйте рекомендациям СНиП и ДБН, а также проверяйте качество арматуры. В компании «Стиллар» вы можете получить не только арматуру нужного класса и диаметра, но и консультацию инженера, расчёт количества и даже нарезку по размеру — чтобы собрать каркас быстро и правильно.

Частые ошибки при армировании МЗЛФ

1. Недостаточный диаметр или количество прутьев — приводит к трещинам.
2. Нарушен защитный слой бетона — арматура начинает ржаветь.
3. Арматура просто уложена в траншею — без каркаса и без фиксаторов.
4. Нет усиления в углах и примыканиях — появляются изломы.
5. Использование ржавой, повреждённой или масляной арматуры — слабое сцепление с бетоном.

Где купить надёжную арматуру для ленточного фундамента МЗЛФ

Мелкозаглубленный ленточный фундамент — решение экономичное, но требующее инженерной точности. Его прочность во многом зависит не от глубины, а от грамотно подобранной и правильно уложенной арматуры.

Вот ключевые технические выводы:

• Рабочая арматура: рифлёная, класс A500C, диаметр 12–14 мм — обеспечивает несущую способность при изгибах, укладывается в два пояса (верхний и нижний) с обязательными хомутами.
• Монтажная арматура: гладкая, класс A240, диаметр 6–8 мм — формирует пространственный каркас и задаёт жёсткость конструкции.
• Хомуты и вертикальные связки: с шагом не более 50 см, особенно важны в углах и местах сопряжений.
• Минимальный защитный слой бетона: не менее 30 мм, обязателен для предотвращения коррозии.
• Стыки рабочих стержней: только вразбежку, с нахлёстом не менее 40 диаметров прута.
• Повышенные нагрузки (глинистые и пучинистые грунты) — требуют увеличения диаметра арматуры и количества прутков в каждом поясе до трёх и более.

Проигнорировать эти требования — значит получить трещины уже в первые зимы, потерю несущей способности и риск для всей конструкции.
