Разница между сварной и прокатанной двутавровой балкой: что выбрать?

Двутавровые балки – это один из ключевых элементов несущих конструкций в строительстве. Они применяются в строительстве зданий, мостов, промышленных сооружений, ангаров и других объектов. Однако при выборе балки важно понимать, что они бывают прокатными и сварными, и каждая из них обладает своими преимуществами, недостатками и сферой применения.

Наши эксперты расскажут, в чём разница между сварной и прокатанной балкой, какие нормативные стандарты регулируют их производство и что лучше выбрать для конкретных задач.

Основные различия между прокатанной и сварной балкой

Разница между этими балками заключается в методе производства, прочностных характеристиках, области применения и стоимости.

Теперь разберём подробно каждую из балок, их преимущества и недостатки.

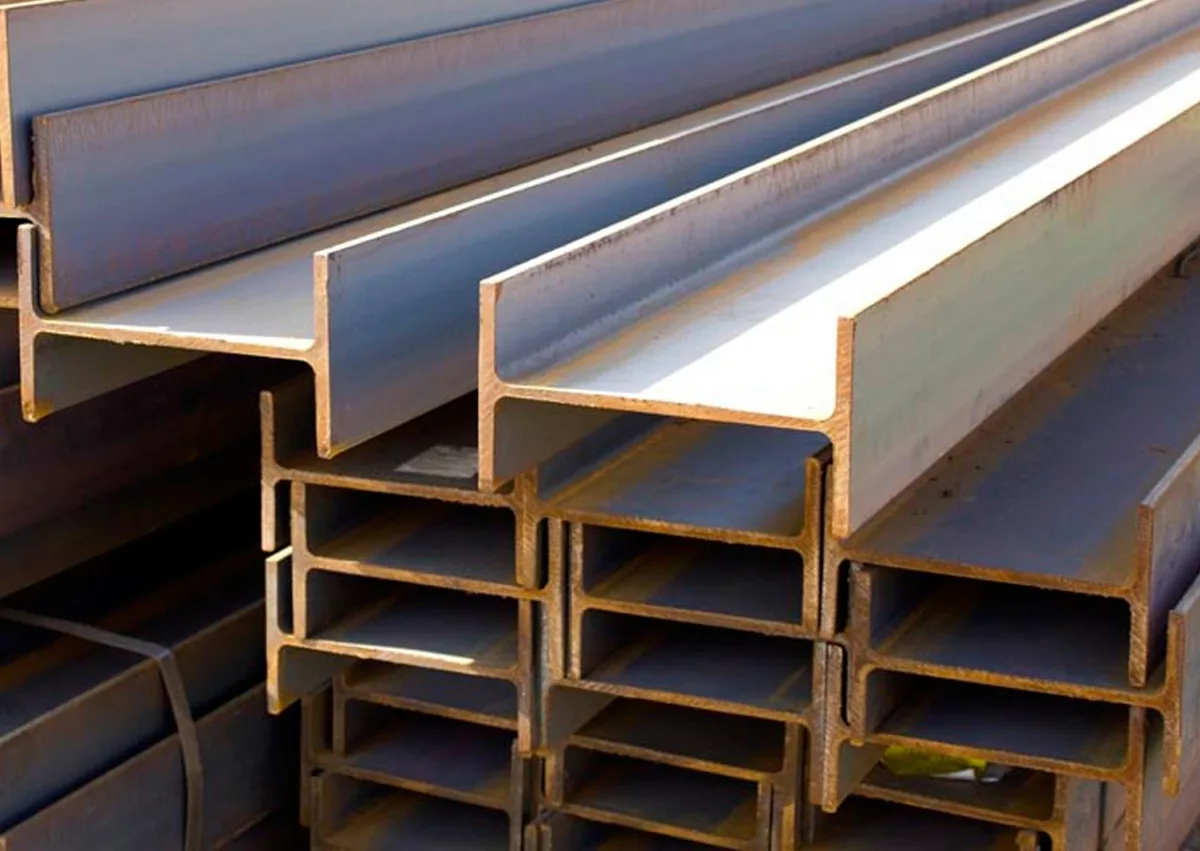

Прокатная двутавровая балка

Технология производства

Прокатная балка производится методом горячей прокатки на металлургических станах. Исходный материал – стальная заготовка (сляб), которая разогревается до 1200°C, а затем проходит через ряд прокатных валков, формируя двутавровый профиль. В результате металл становится монолитным, без сварных соединений, что значительно повышает его прочность и долговечность.

Основные характеристики прокатных балок:

• Материал: сталь С235, С255, С345, С390 (по ДСТУ 2651:2005). Для критически нагруженных конструкций используются марки С390 и выше.
• Размеры: высота стенки от 100 мм до 1000 мм, ширина полки от 50 мм до 400 мм.
• Толщина стенки: варьируется от 4 мм до 20 мм в зависимости от класса балки.
• Момент сопротивления (W): ключевой параметр, показывающий способность балки сопротивляться изгибу. Например, для двутавра 40Б1 (h=400 мм, s=7 мм, b=140 мм) момент сопротивления составляет 10000 см³.
• Вес балки: от 10 до 200 кг/м в зависимости от размеров и толщины стенки.
• Нормативы: ГОСТ 8239-89, ГОСТ 26020-83, ДСТУ 4484:2005.
• Класс точности: прокатные балки выпускаются с нормальной (Н), повышенной (П) и высокой (В) точностью геометрии.

Преимущества прокатной балки

1. Максимальная прочность – отсутствие сварных соединений делает балку монолитной, что значительно снижает вероятность разрушения при высоких нагрузках.
2. Высокая жёсткость – благодаря равномерному распределению металла, прокатная балка выдерживает большие изгибающие нагрузки.
3. Долговечность – цельная структура лучше сопротивляется коррозии и не имеет слабых мест в зоне сварных швов.
4. Устойчивость к динамическим нагрузкам – идеально подходит для крановых путей, мостов и промышленных объектов.
5. Предсказуемость расчётов – стандартизированные параметры упрощают проектирование и использование в строительных расчётах.
6. Стандартные размеры – легко закладываются в проекты без необходимости индивидуального изготовления.

Недостатки прокатной балки

• Ограниченный ассортимент размеров – доступны только стандартные размеры, которые могут не соответствовать специфике проекта.
• Высокая стоимость – из-за сложного производственного процесса и большого расхода металла прокатные балки дороже сварных.
• Сложность транспортировки – значительный вес и габариты требуют специализированного транспорта и подъемной техники.
• Меньшая гибкость в применении – если требуются нестандартные размеры или облегчённая конструкция, прокатная балка не всегда подойдёт.

Где применяется?

• Несущие конструкции в высотных зданиях и мостах – прокатные балки обеспечивают надёжность и долговечность.
• Крановые пути и эстакады – высокая жёсткость позволяет использовать их для направляющих конструкций мостовых кранов и тяжёлого оборудования.
• Промышленные объекты с высокими нагрузками – используется в цехах, на заводах, где важна устойчивость к статическим и динамическим нагрузкам.
• Опорные колонны и балки перекрытий – обеспечивают высокую несущую способность без необходимости усиления.
• Мостостроение – применяется в конструкциях, рассчитанных на многолетнюю эксплуатацию с высокой нагрузкой.
• Фундаменты для оборудования – используется для закладных элементов под тяжёлые машины и механизмы.

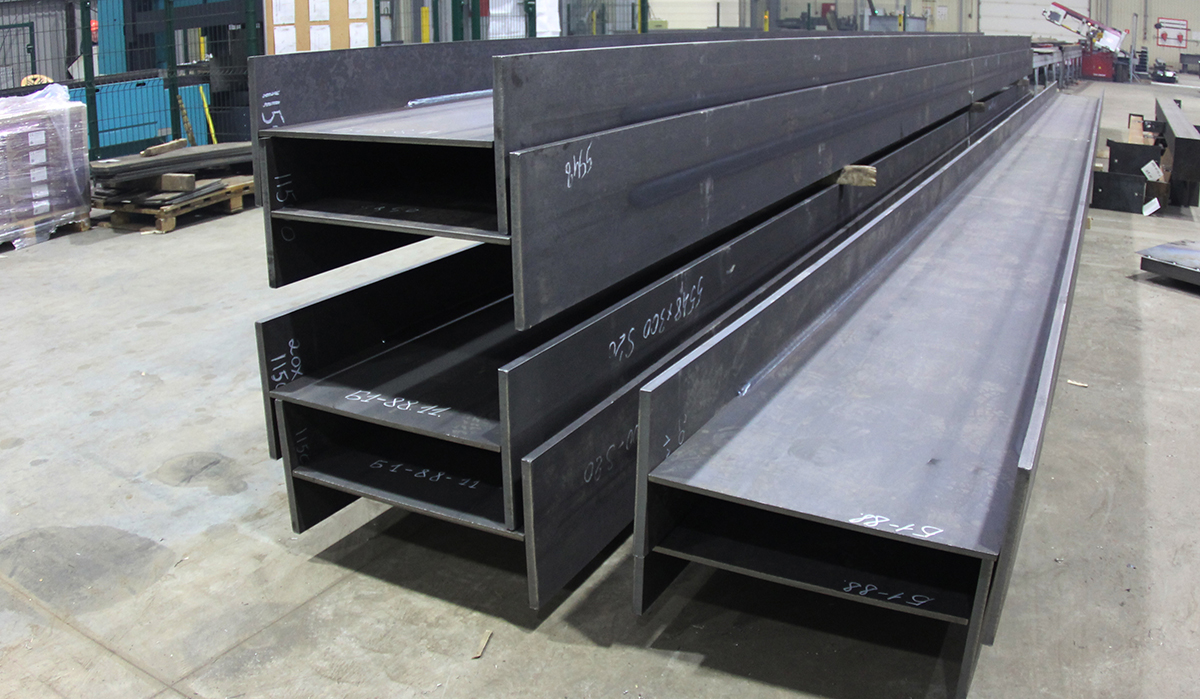

Сварная двутавровая балка

Технология производства

Сварная балка производится из отдельных стальных листов, которые свариваются между собой, образуя двутавровый профиль. Основные этапы производства:

1. Раскрой листового проката – из стального листа вырезаются элементы будущей балки: стенка и две полки.
2. Сборка – элементы фиксируются в нужном положении с помощью точечной сварки или прихваток.
3. Автоматическая сварка – осуществляется дуговая, лазерная или газовая сварка по продольным швам.
4. Правка и контроль геометрии – после сварки балку проверяют на точность размеров.
5. Обработка швов и антикоррозийная защита – для предотвращения коррозии сварные швы шлифуются и покрываются защитными составами.

Основные характеристики сварных балок:

• Материал: стали С235, С345, С390 (по ДСТУ 2651:2005).
• Размеры: любые под заказ – высота стенки от 100 мм до 3000 мм, ширина полки от 50 мм до 1000 мм.
• Толщина стенки: от 4 мм до 30 мм.
• Момент сопротивления (W): зависит от размеров балки – в среднем от 2000 см³ до 50000 см³.
• Вес 1 метра: от 20 до 500 кг/м.
• Нормативы: ДСТУ Б В.2.6-198:2014, ГОСТ 26020-83.
• Методы сварки: автоматическая под слоем флюса, дуговая, лазерная сварка.

Преимущества сварной балки

1. Гибкость в выборе размеров – можно изготовить балку под любые нагрузки и проектные требования.
2. Экономичность – можно использовать оптимальную толщину стенок и полок, что снижает расход металла.
3. Лёгкость монтажа – конструкцию можно изготавливать на месте, уменьшая затраты на транспортировку.
4. Доступность сырья – сварные балки можно делать из обычных листов металла, не привязываясь к прокатным заводам.
5. Быстрое производство – срок изготовления сварной балки значительно ниже, чем у прокатной.

Пример: В складском строительстве часто используют сварные балки высотой 400–600 мм, так как их можно подогнать под проект без лишних расходов.

Недостатки сварной балки

• Меньшая прочность по сравнению с прокатной – сварные соединения могут быть слабым местом при динамических нагрузках.
• Подверженность коррозии – сварные швы требуют качественной защиты, иначе в местах соединений может развиваться ржавчина.
• Ограниченная несущая способность – при сильных нагрузках могут появляться усталостные трещины в зонах сварки.
• Требовательность к контролю качества – ошибки сварки могут привести к снижению несущей способности.

Пример: В строительстве мостов сварные балки используются реже, так как прокатные профили обладают лучшей прочностью и долговечностью.

Где применяется сварная балка?

• Каркасные конструкции – для зданий, ангаров и временных сооружений.
• Ангары, склады, быстровозводимые здания – можно изготовить балки нужных размеров.
• Металлоконструкции с умеренной нагрузкой – лестничные пролёты, кровельные системы.
• Нестандартные инженерные решения – индивидуальные проекты, где важно соблюсти конкретные размеры.
• Производственные здания – использование сварных балок в большепролётных перекрытиях снижает затраты на металл.

Пример: В сельском хозяйстве для строительства ангаров выгоднее использовать сварные балки высотой 500–800 мм, так как их можно адаптировать под проект и сэкономить на металле.

Как выбрать сварную балку?

• Учитывайте нагрузку – для перекрытий берите балки h от 300 мм, для лёгких конструкций h 200–250 мм.
• Контролируйте качество сварных швов – трещины или неравномерность сварки снижают прочность.
• Проводите антикоррозийную обработку – грунтование и окраска продлят срок службы.
• Сравнивайте стоимость с прокатными балками – если разница небольшая, лучше взять прокатную.

Сварные балки подходят для конструкций, где требуется гибкость размеров, но в ответственных зонах их лучше заменять прокатными аналогами.

Что выбрать: прокатную или сварную балку?

Выбор типа двутавровой балки зависит от нагрузок, условий эксплуатации, долговечности конструкции и бюджета. Давайте разберём, в каких случаях прокатная балка будет предпочтительнее, а где лучше использовать сварную.

Когда выбирать прокатную балку?

Прокатная балка – это самый надёжный вариант, который используется в высотном и промышленном строительстве, мостах, эстакадах и тяжёлых металлоконструкциях.

Прокатная балка лучше подходит, если:

Необходима высокая прочность и надёжность.

• Из-за цельного сечения балка выдерживает высокие нагрузки без деформации.
• Риск образования усталостных трещин минимален.
• Отсутствие сварных швов делает конструкцию долговечной.

Пример: Прокатные балки h = 500–1000 мм применяются в мостовых конструкциях, где требуется максимальная прочность при растяжении и сжатии.

Конструкция подвергается постоянным динамическим нагрузкам.

• В мостах, кранах, эстакадах балки работают на изгиб и вибрацию.
• Сварные швы могут ослабляться под нагрузками, тогда как прокатный двутавр остается цельным.

Пример: В строительстве мостов и эстакад применяются балки серии К (крановые), так как они выдерживают значительные нагрузки.

Важна защита от коррозии без лишних затрат.

• Прокатные балки устойчивы к коррозии благодаря цельной структуре.
• В сварных балках швы являются уязвимым местом, требующим дополнительной защиты.

Пример: Для морских портов, где высокая влажность, рекомендуют оцинкованные прокатные балки (ГОСТ 8239-89).

Необходима высокая долговечность.

• Срок службы прокатных балок до 80 лет без капитального ремонта.
• Сварные балки требуют контроля сварных швов и возможного усиления через 20–30 лет эксплуатации.

Пример: В строительстве металлоконструкций высотой от 10 этажей прокатные балки используются для центральных несущих элементов.

Когда выбирать сварную балку?

Сварная балка – это гибкое и экономичное решение, которое позволяет создавать нестандартные конструкции. Она применяется в складских, промышленных, сельскохозяйственных зданиях и в местах, где важна стоимость, а не предельная прочность.

Сварная балка лучше подходит, если:

Необходимы нестандартные размеры.

• Прокатные балки выпускаются в ограниченных размерах.
• Сварную балку можно изготовить любой высоты и ширины.

Пример: В строительстве ангаров и больших складов часто используют сварные балки h = 600–1200 мм, так как стандартных размеров не хватает.

Важна экономия бюджета.

• Производство сварных балок дешевле, так как можно варьировать толщину стенок.
• Позволяет снизить расход металла, оставляя прочность на нужном уровне.

Пример: Если для каркасного здания высотой 2–3 этажа выбрать прокатную балку, это увеличит затраты на 20–30%, тогда как сварная балка позволит сэкономить.

Проект требует быстрой поставки и удобной транспортировки.

• Прокатные балки производятся на крупных заводах и требуют специальной логистики.
• Сварные балки можно изготовить на месте, снижая затраты на транспорт.

Пример: При строительстве ферм, навесов и складов сварные балки проще транспортировать и монтировать.

Конструкция не подвергается экстремальным нагрузкам.

• Если здание не требует предельной прочности, сварные балки будут отличным выбором.

Пример: В каркасном строительстве, где нагрузки не превышают 5 кН/м², сварные балки отлично справляются с задачей.

Необходима лёгкость монтажа.

• Сварные балки легче монтировать на месте, так как можно привозить отдельные элементы и собирать их прямо на стройке.

Пример: В частном строительстве перекрытия из сварных балок проще собирать на объекте, чем доставлять цельные прокатные балки.

Сравнительная таблица: прокатная vs. сварная балка

Вывод: что выбрать?

Выбирайте прокатную балку, если:

• Вам нужна максимальная прочность и устойчивость к нагрузкам.
• Конструкция будет подвергаться вибрациям и динамическим нагрузкам.
• Важна устойчивость к коррозии без дополнительных затрат.
• Проект рассчитан на срок службы 50+ лет без капитального ремонта.

Выбирайте сварную балку, если:

• Требуется гибкость в размерах, а стандартные решения не подходят.
• Важно снизить затраты на металлоконструкции.
• Здание не подвергается критическим нагрузкам (например, склад или ангар).
• Необходимо быстрое производство и удобная транспортировка.

Разница между сварной и прокатанной двутавровой балкой

Выбор между прокатной и сварной двутавровой балкой зависит от нагрузок, условий эксплуатации и бюджета. Если вам нужна максимальная прочность, устойчивость к нагрузкам и долговечность, прокатная балка – идеальное решение для несущих конструкций, мостов, крановых путей и промышленных объектов. Если же приоритетом является гибкость в размерах, экономия бюджета и простота транспортировки, сварная балка будет отличным вариантом для каркасных конструкций, ангаров, складов и частного строительства.

Какой бы вариант вы ни выбрали, важно учитывать сертификацию, соответствие ГОСТ и ДСТУ, расчёт нагрузок и защиту от коррозии, чтобы избежать проблем в эксплуатации и обеспечить долговечность сооружения.
