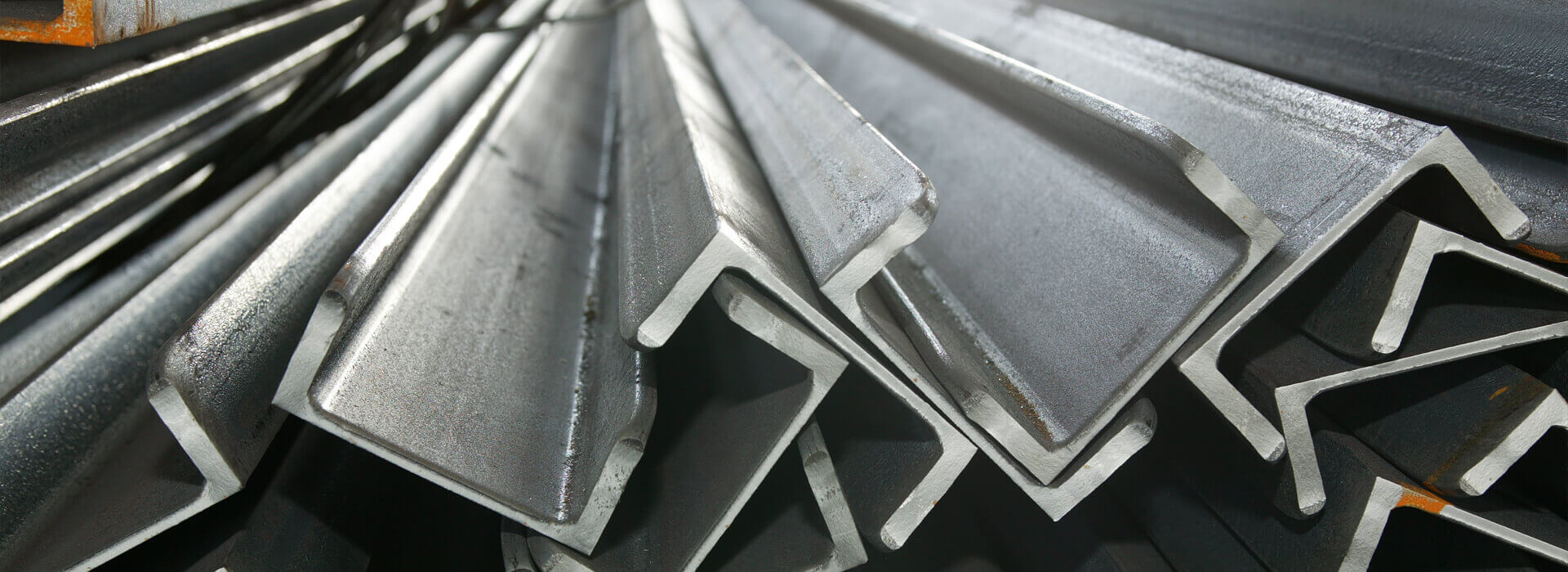

Швеллер — это один из наиболее распространённых видов металлопроката, используемый в строительстве для перекрытий, несущих балок, колонн, мостов и других конструкций. Однако перед его применением важно оценить прогиб под нагрузкой, поскольку избыточная деформация может привести к появлению трещин, нарушению геометрии здания и даже обрушению.
В этой статье разберём:
- От чего зависит прогиб швеллера?
- Как подобрать подходящий профиль для разных нагрузок?
- Какие параметры учитывать при расчёте?
- Как минимизировать прогиб, если уже есть установленная конструкция?
Факторы, влияющие на прогиб швеллера
Прогиб швеллера определяется рядом ключевых параметров.
| Фактор | Влияние на прогиб |
|---|---|
| Длина пролёта (L) | Чем больше длина балки, тем сильнее прогиб. |
| Тип нагрузки | Точечная нагрузка (например, вес оборудования) вызывает более выраженный прогиб, чем равномерная (перекрытия, крыши). |
| Материал швеллера | Чем выше прочность стали, тем меньше прогиб. |
| Жёсткость профиля (момент инерции, Ix) | Чем больше момент инерции, тем балка меньше подвержена деформациям. |
| Тип закрепления | Жёстко зафиксированные балки прогибаются меньше, чем свободно уложенные. |
Влияние длины пролёта
Чем длиннее балка, тем выше вероятность её прогиба под нагрузкой. Это связано с тем, что при увеличении пролёта момент сопротивления уменьшается, а нагрузка распределяется на большую длину.
Примеры:
- Швеллер 12П длиной 3 м — выдерживает значительные нагрузки без видимого прогиба.
- Швеллер 16П длиной 6 м — уже может деформироваться под тяжёлым весом.
- Швеллер 20П длиной 8 м — требует дополнительного усиления или уменьшения шага опор.
Совет: Если планируется пролет более 6 метров, обязательно продумывайте дополнительное усиление швеллеров — это может быть установка вертикальных стоек, рёбер жёсткости или использование двутавровой балки вместо швеллера.
Тип нагрузки: точечная или распределённая
Прогиб напрямую зависит от того, как именно нагрузка действует на швеллер.
| Тип нагрузки | Описание | Влияние на прогиб |
|---|---|---|
| Точечная | Сосредоточенный вес в одной или нескольких точках (например, колонна, точечное оборудование) | Значительный прогиб в месте приложения нагрузки, риск локального разрушения |
| Распределённая | Вес распределён равномерно по всей длине балки (например, настил пола, крыша) | Прогиб меньше, так как нагрузка перераспределяется |
Пример:
- Если на швеллер длиной 6 м поставить точечную нагрузку 500 кг, в месте установки весового элемента прогиб может достигнуть 8–12 мм.
- Если тот же вес распределить по всей длине, прогиб может составить всего 2–4 мм.
Совет: Если невозможно избежать точечной нагрузки, устанавливайте дополнительные усиления в местах приложения силы. Например, если на балке стоит колонна, то под ней можно приварить дополнительный рёберный усилитель.
Материал швеллера
Сталь различается по прочности, а значит, влияет на сопротивление прогибу.
| Марка стали | Предел текучести (МПа) | Применение |
|---|---|---|
| С235 | 235 МПа | Лёгкие конструкции, навесы |
| С345 | 345 МПа | Промышленные здания, перекрытия |
| С390 | 390 МПа | Мосты, колонны, тяжёлые нагрузки |
Пример: Швеллер из С345 выдержит на 30–50% больше нагрузки без значительного увеличения массы по сравнению с С235.
Совет: Для ответственных конструкций всегда выбирайте швеллеры из стали не ниже С345, особенно если планируются большие пролёты.
Жёсткость профиля (момент инерции, Ix)
Момент инерции — это параметр, показывающий, насколько эффективно балка сопротивляется изгибу. Чем больше момент инерции, тем балка менее подвержена прогибу.
Пример сравнения разных швеллеров:
| Марка швеллера | Высота стенки (h), мм | Ширина полки (b), мм | Момент инерции Ix, см⁴ |
|---|---|---|---|
| Швеллер 12П | 120 | 52 | 350 |
| Швеллер 16П | 160 | 64 | 1000 |
| Швеллер 20П | 200 | 76 | 2100 |
| Швеллер 24П | 240 | 85 | 4000 |
Совет: Если стоит выбор между двумя швеллерами, отдавайте предпочтение более высокому профилю, поскольку он в 2–3 раза лучше сопротивляется прогибу.
Тип закрепления балки
Как зафиксирован швеллер — ещё один важный фактор.
| Тип закрепления | Описание | Влияние на прогиб |
|---|---|---|
| Свободная опора (без закрепления концов) | Швеллер просто лежит на опорах | Максимальный прогиб, конструкция может “играть” под нагрузкой |
| Один конец зафиксирован | Один конец жёстко приварен, второй лежит | Уменьшенный прогиб, но балка может наклоняться |
| Оба конца жёстко зафиксированы | Оба конца зафиксированы сваркой, анкерами или болтами | Минимальный прогиб, максимальная надёжность |
Пример:
- Если швеллер длиной 5 м лежит без жёсткого крепления, прогиб может быть до 8 мм.
- Если его концы зафиксировать анкерами, прогиб снизится до 3 мм.
Совет: Если у вас длинный пролёт и важна минимальная деформация — фиксируйте концы балки жёстко.
Как подобрать швеллер, чтобы минимизировать прогиб?
Перед выбором балки важно понимать её механические характеристики.
Критерии выбора швеллера
При выборе швеллера важно учитывать его механические характеристики.
| Параметр | Описание | Как влияет на прогиб? |
|---|---|---|
| Высота стенки (h), мм | Определяет основную несущую способность балки | Чем выше стенка, тем лучше балка сопротивляется изгибу |
| Ширина полки (b), мм | Влияет на распределение нагрузки | Узкие полки менее устойчивы к прогибу |
| Толщина стенки (s), мм | Определяет жёсткость профиля | Тонкие стенки быстрее теряют форму при нагрузке |
| Момент инерции (Ix), см⁴ | Отражает жёсткость балки в изгибе | Чем больше Ix, тем прочнее балка |
Пример сравнения прочности различных швеллеров:
| Марка швеллера | Высота стенки (h), мм | Ширина полки (b), мм | Момент инерции Ix, см⁴ | Осевая жёсткость Wx, см³ |
|---|---|---|---|---|
| Швеллер 12П | 120 | 52 | 350 | 58 |
| Швеллер 16П | 160 | 64 | 1000 | 125 |
| Швеллер 20П | 200 | 76 | 2100 | 210 |
| Швеллер 24П | 240 | 85 | 4000 | 320 |
Вывод:
- Чем выше момент инерции (Ix), тем меньший прогиб даёт швеллер при той же нагрузке.
- При прочих равных условиях лучше выбрать более высокий профиль, так как он выдерживает большие нагрузки.
Совет: Если конструкция требует минимального веса, но высокой жёсткости, можно использовать усиленный профиль, например, Швеллер 16П с толщиной стенки 5–6 мм вместо 4 мм.
Какой швеллер выбрать в зависимости от нагрузки?
Разные конструкции требуют различной жёсткости балок.
| Тип конструкции | Оптимальный швеллер | Примечание |
|---|---|---|

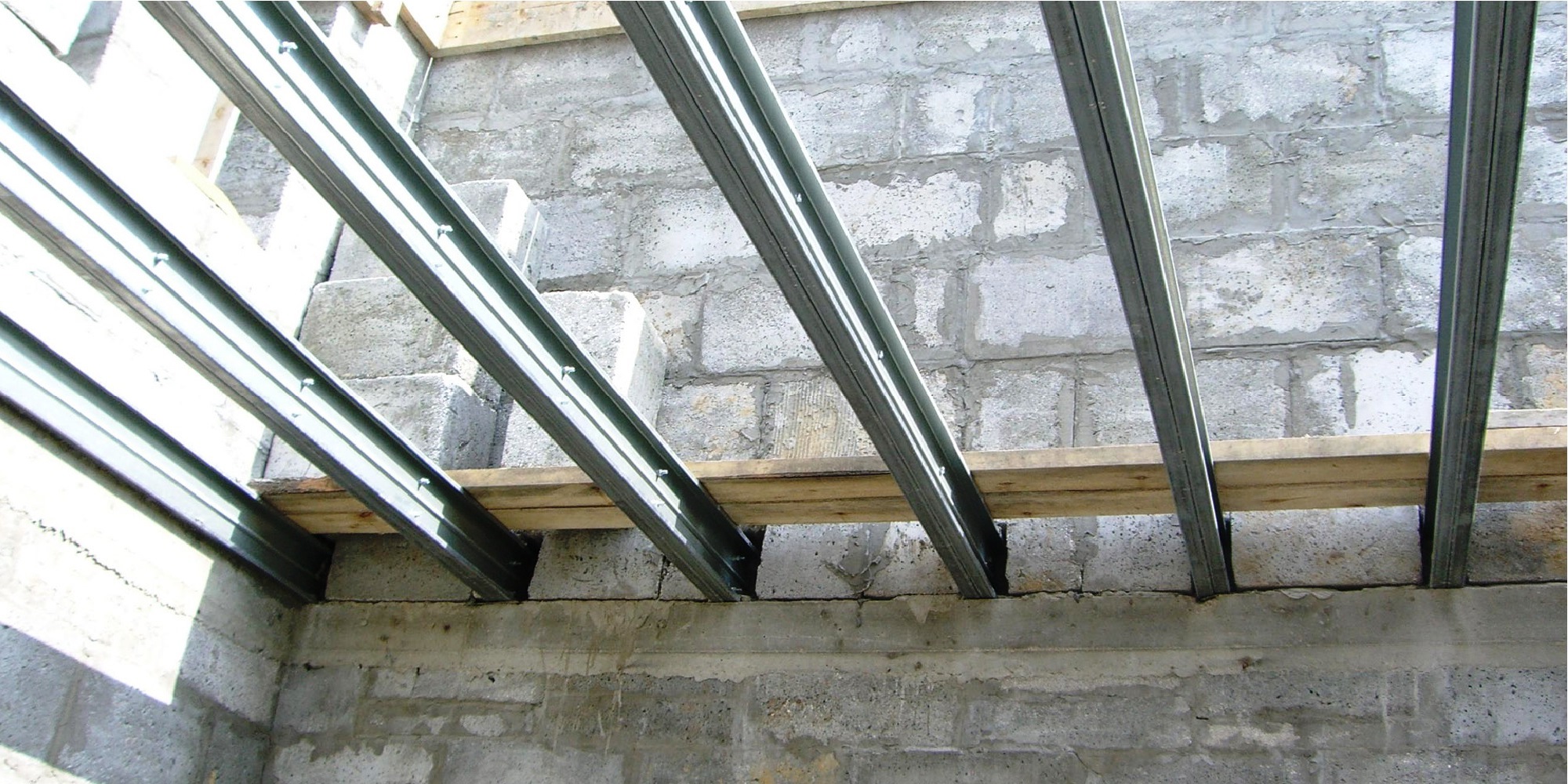

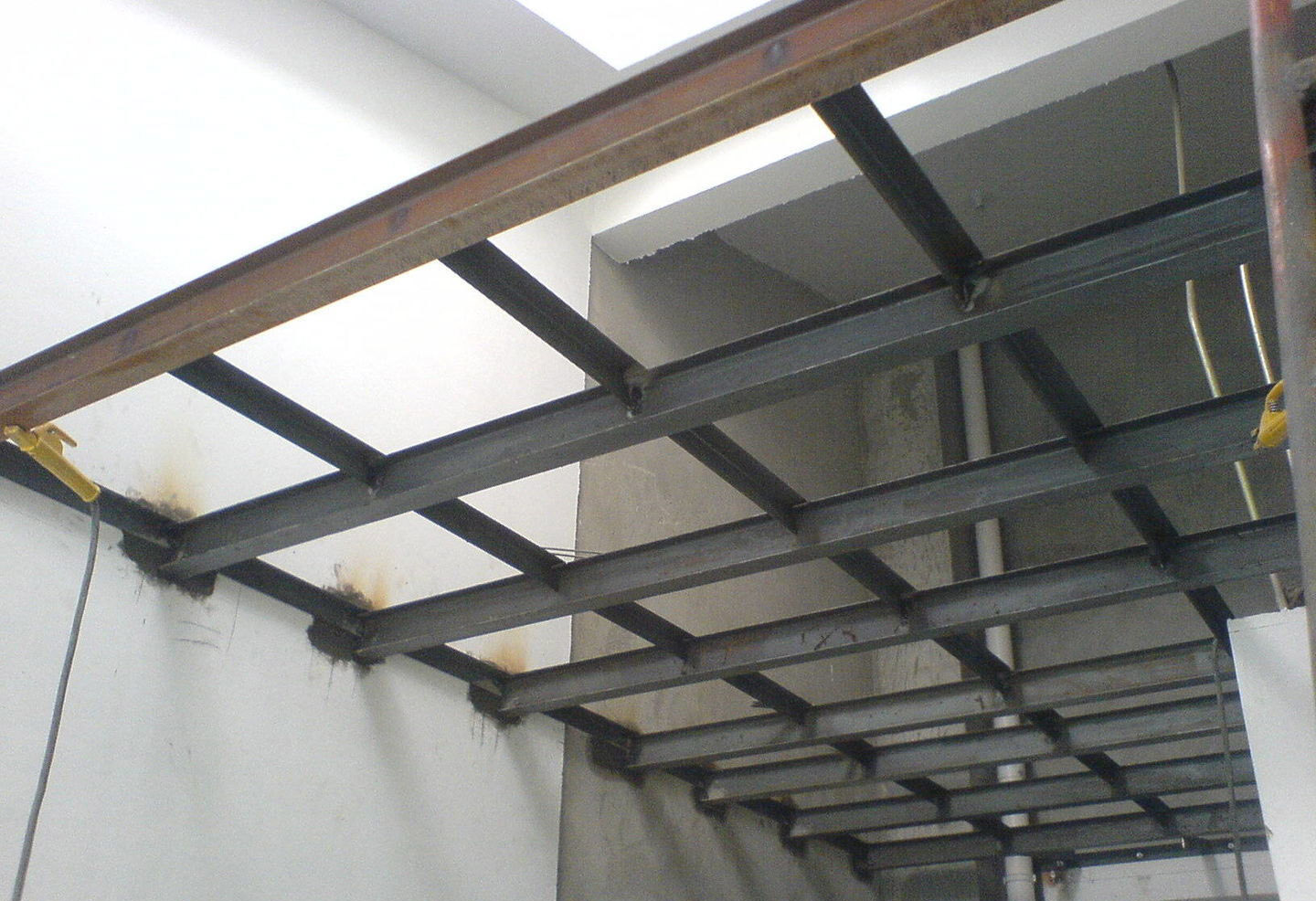

| Несущие балки перекрытия | Швеллер 16П – 20П | При длине пролёта 4-6 м |
| Кровельные конструкции | Швеллер 12П – 14П | При небольших нагрузках |
| Мостовые конструкции, крановые пути | Швеллер 24П и выше | Для больших пролётов и динамических нагрузок |
| Навесы, козырьки, лёгкие перекрытия | Швеллер 10П – 12П | Важно учитывать снеговые нагрузки |
| Рамные конструкции, опоры | Швеллер 14П – 16П | Зависит от требований по устойчивости |
Пример расчёта выбора балки: Если швеллер 16П длиной 5 м имеет прогиб 6 мм под нагрузкой 500 кг, то при той же нагрузке швеллер 20П длиной 5 м даст прогиб 3 мм.
Совет: Если расчёты показывают избыточный прогиб, нужно либо: увеличить высоту профиля, сократить длину пролёта, добавить усиление рёбрами жёсткости.
Способы уменьшения прогиба швеллера
Если прогиб швеллера оказывается выше допустимого, есть несколько решений:
Использование рёбер жёсткости
Дополнительные металлические вставки, приваренные к стенке балки, значительно снижают изгиб.
Пример: Установка двух вертикальных рёбер жёсткости на 6-метровый швеллер 20П снижает прогиб на 30–40%.
Совет: Используйте уголки или листовой металл для усиления в местах наибольшей нагрузки.
Сдваивание швеллеров
Если нагрузка слишком велика, можно использовать парный швеллер, приварив две балки спина к спине.
Пример:
- Швеллер 16П одиночный имеет момент инерции 1000 см⁴,
- Двойной 16П (параллельное соединение) даёт 2200 см⁴, что уменьшает прогиб почти вдвое.
Совет: Этот метод часто применяется для мостовых конструкций, перекрытий с большими пролётами.
Использование более жёстких марок стали
Если балка работает при высоких нагрузках, вместо стандартной стали С235 можно использовать С345 или С390.
Пример: Швеллер 16П из стали С345 будет на 15–20% прочнее, чем аналогичный из стали С235.
Совет: В ответственных конструкциях лучше использовать швеллер из стали С345, так как он более устойчив к изгибу и прогибу.
Уменьшение пролёта балки
Чем короче балка, тем меньше её прогиб.
Пример:
- Если пролёт швеллера 16П составляет 5 м, его прогиб под нагрузкой 1000 кг составит 8 мм.
- Если тот же швеллер сократить до 4 м, прогиб уменьшится до 4 мм.
Совет: Оптимальное расстояние между опорами для большинства швеллеров – 3–5 м. Если пролёт больше, обязательно продумывайте усиление.

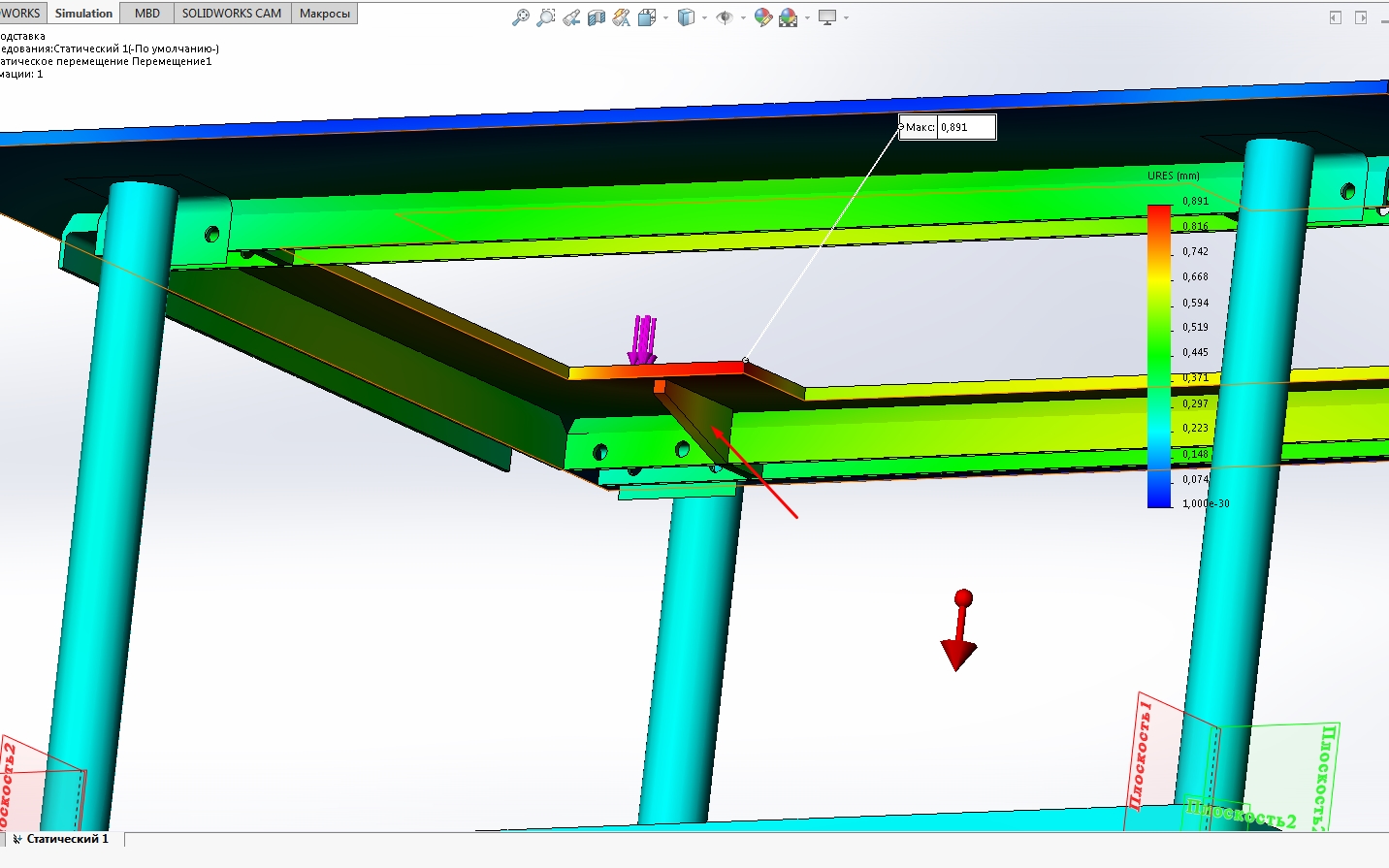

Рассчет прогиба швеллера под нагрузкой
Прогиб швеллера — это важный параметр, который определяет надёжность всей конструкции. Выбирая балку, учитывайте:
- Длину пролёта – чем короче, тем меньше прогиб.
- Тип нагрузки – точечная нагрузка требует более мощного профиля.
- Момент инерции (Ix) – чем выше, тем лучше.
- Допустимые нормы прогиба – не больше L/250 для перекрытий.
Если швеллер уже прогибается, можно:
- Добавить дополнительные опоры.
- Сдвоить балки или усилить их рёбрами.
- Равномерно распределить нагрузку.
