Забор из профильной трубы и профнастила – это стандарт де-факто в частном строительстве Украины. Он эстетичен, относительно недорог и, как кажется на первый взгляд, прост в монтаже. Однако именно эта кажущаяся простота и порождает главную проблему: сотни, если не тысячи, заборов по всей стране падают или деформируются после первой же серьезной зимы или штормового ветра. Причина почти всегда одна – неправильно подобранная профильная труба, выбранная по принципу «у соседа такая же» или «на рынке посоветовали».
Экономия 10-15 гривен на метре трубы сегодня может обернуться десятками тысяч гривен убытков завтра, когда придется полностью переделывать поваленный забор.
Эта статья – это не просто набор общих советов. Это подробное инженерное руководство, которое научит вас «видеть» физику работы забора, понимать язык маркировок и стандартов, и делать осознанный, технически грамотный выбор трубы. Мы разберем, какие невидимые силы действуют на вашу ограду, как сечение и, что самое важное, толщина стенки трубы им противостоят, и на конкретных примерах, адаптированных под климатические условия Украины, рассчитаем оптимальные параметры для заборов разного типа.
Главный враг забора: анализ нагрузок по-инженерному
Чтобы правильно выбрать оружие, нужно знать врага в лицо. Для забора главный враг – это не время, а нагрузки, которые он испытывает. Их понимание – ключ к выбору правильной трубы.
Ветровая нагрузка – сила, которая ломает столбы
Это основная, самая мощная и самая недооцененная сила, действующая на забор. Особенно это касается сплошных заборов из профнастила, поликарбоната или дерева, обладающих высокой «парусностью».
Физика процесса: Сплошное полотно забора работает как парус, улавливая кинетическую энергию ветрового потока. Эта энергия преобразуется в распределенное давление, которое пытается опрокинуть всю конструкцию. Нагрузка от каждой секции забора передается через горизонтальные лаги на два соседних столба. В результате каждый столб испытывает огромное изгибающее усилие, которое стремится сломать его в самой слабой точке – у основания, на уровне выхода из фундамента.
Цифры из ДБН и реальный расчет: Согласно ДБН В.1.2-2:2006 «Навантаження і впливи», территория Украины разделена на 5 ветровых районов. Для большинства центральных областей (Киевская, Полтавская, Черкасская – II район) нормативное значение ветрового давления W₀ составляет 0.6 кПа, что эквивалентно 61 кгс/м².
Но это лишь базовое значение. Расчетная ветровая нагрузка W значительно сложнее и учитывает несколько коэффициентов: W = W₀ × k(z) × c
- k(z) – коэффициент, учитывающий высоту и тип местности. Для забора высотой 2-3 метра на открытой местности он составляет примерно 1.0.
- c – аэродинамический коэффициент. Для сплошной вертикальной стены он может достигать 1.2 — 1.4.
Таким образом, пиковая нагрузка в порыве ветра может достигать 61 кг/м² × 1.0 × 1.4 = 85 кг/м²!
Практический расчет изгибающего момента (М): Возьмем стандартную секцию забора высотой H = 2 метра и длиной пролета L = 2.5 метра. На каждый столб приходится половина пролета с каждой стороны, то есть ветровая нагрузка с площади, равной одному пролету.
- Площадь «паруса» на один столб: 2 м × 2.5 м = 5 м².
- Общая сила ветра (F), действующая на эту площадь: 5 м² × 85 кг/м² ≈ 425 кг.
- Эта равнодействующая сила приложена к центру «паруса», то есть на высоте h = 1 метр от земли.
- Изгибающий момент (М) у основания столба: Это произведение силы на плечо (расстояние от точки приложения силы до точки изгиба).
- М = F × h = 425 кг × 1 м = 425 кгс·м.
Именно этот изгибающий момент в 425 кгс·м должна выдержать ваша профильная труба без деформации. Именно под эту величину и подбирается ее сечение и толщина стенки. Для сравнения, это эквивалентно попытке согнуть столб, подвесив на его двухметровый конец груз весом более 200 кг.
Вес обшивки и собственный вес (статические нагрузки)
Эта нагрузка действует постоянно и вертикально вниз. Она вторична по сравнению с ветровой для столбов, но является основной для горизонтальных лаг (прожилин). Неправильный выбор лаг приводит к их неэстетичному провисанию, деформации и ослаблению крепления саморезов.
Примеры веса 1 м² различной обшивки:
- Профнастил (С8, толщина 0.45 мм): ~ 4.5 — 5.0 кг/м².
- Металлический штакетник (ширина 115 мм, 7 шт/м.п., толщина 0.45 мм): ~ 3.5 — 4.0 кг/м².
- Забор-жалюзи (ламели 0.45 мм): ~ 5.0 — 6.0 кг/м².
- Деревянная доска (сосна, влажность 20%, толщина 20 мм): ~ 10 — 12 кг/м².
- Тяжелая обшивка (доска 40 мм, ДПК): до 25 кг/м².
Практический расчет для лаги: Возьмем нашу секцию 2х2.5 м с обшивкой из профнастила. Вес обшивки на секцию ~25 кг. Если у нас 2 лаги, то на каждую приходится половина высоты (1 м) и вся длина (2.5 м).
- Нагрузка на одну лагу: 1 м × 2.5 м × 5 кг/м² = 12.5 кг.
- Эта нагрузка распределена по всей длине лаги (2.5 м). Это небольшое значение, поэтому для профнастила обычно достаточно трубы 30х20 мм.
- Но если мы обшиваем забор тяжелой доской (20 кг/м²), нагрузка на лагу составит уже 50 кг. Здесь уже потребуется труба 40х20х2 мм или даже 50х25х2 мм, чтобы избежать заметного прогиба.
Силы морозного пучения грунта: невидимый домкрат
Эта скрытая угроза действует снизу и способна разрушить самый прочный забор.
Физика процесса: Вода, находящаяся в порах грунта, при замерзании превращается в лед и увеличивается в объеме примерно на 9%. Это расширение создает колоссальное давление. На пучинистых грунтах (глины, суглинки) силы пучения могут достигать 10-15 тонн на квадратный метр, действуя как мощный домкрат.
Эти силы действуют на столб двумя способами:
- Нормальные силы: Давят на нижний торец фундамента, выталкивая его вверх.
- Касательные силы: Примерзают к боковым стенкам фундамента и, поднимаясь вместе с пластом грунта, тянут его за собой вверх. Эти силы особенно велики и опасны.
Как бороться? Единственный надежный способ – заложить основание столба ниже глубины промерзания грунта (ГПГ) для вашего региона. В этой зоне грунт не замерзает, и силы пучения на основание не действуют. Якорясь в незамерзающем слое, столб надежно противостоит выталкивающим силам, действующим на его верхнюю часть.
Глубина промерзания для городов Украины (средние значения для суглинков):
- Юг (Одесса, Херсон): 0.8 — 0.9 м.
- Центр (Киев, Кропивницкий, Винница): 1.0 — 1.2 м.
- Север и Восток (Чернигов, Сумы, Харьков): 1.2 — 1.4 м.
Вывод для практика: Для надежной установки столба в центральной Украине его необходимо заглублять минимум на 1.2 метра. Это означает, что при высоте забора 2 метра общая длина столба должна быть не менее 3.2 метра.
Анатомия профильной трубы: что скрывается за маркировкой
Профильная труба – это промышленное изделие с четко регламентированными параметрами. Умение их читать – ваш главный инструмент контроля качества.
Материал и стандарт производства – невидимый фундамент вашей безопасности
Это основа основ. Внешне одинаковые трубы могут быть сделаны из разного сырья и по разным технологиям, что кардинально влияет на их поведение под нагрузкой.
Марка стали: что скрывается за буквами Ст3сп/пс
Для заборов используется углеродистая сталь обыкновенного качества, и самая распространенная марка – Ст3сп/пс (согласно ДСТУ 2651 / ГОСТ 380). Разберем ее:
- «Ст» – означает «Сталь».
- «3» – условный номер марки, который указывает на химический состав и механические свойства. Для Ст3 предел текучести (напряжение, при котором начинается необратимая деформация) составляет около 235-245 МПа. Этого более чем достаточно для всех мыслимых нагрузок на забор.
- «сп/пс» – степень раскисления стали («спокойная» или «полуспокойная»). Для вас, как для конечного потребителя, эта характеристика не имеет практического значения. Обе отлично свариваются и подходят для строительных конструкций.
Ключевой вывод: Вам не нужно искать какую-то «особую» сталь. Стандартная Ст3 – это именно то, что нужно. Главное, чтобы она соответствовала стандарту.
ГОСТ/ДСТУ против ТУ: главный обман на рынке металлопроката
Это самый важный пункт в этом разделе. Ваша единственная гарантия качества – это соответствие трубы государственному стандарту.
- ДСТУ 8940:2019 (прямоугольные) и ГОСТ 8639-82 (квадратные): Это не просто набор цифр. Это документ, который жестко регламентирует:
- Геометрию: Труба 60х60 мм будет иметь размер 60х60 мм с минимальным допуском.
- Толщину стенки: Если заявлено 3 мм, то отклонение будет минимальным (обычно в пределах 10%).
- Марку стали: Гарантируется, что использована именно та сталь, которая нужна (например, Ст3).
- Качество сварного шва: Шов на трубе проверен и выдержит расчетные нагрузки.
- ТУ (Технические Условия): Это внутренний стандарт производителя. Под видом ТУ часто продают трубы, сделанные из более дешевой стали или с заведомо заниженной толщиной стенки. Труба 60х60х2 мм по ТУ может на практике оказаться 58х59х1.7 мм. Вы платите за воздух и рискуете прочностью.
Практический совет: Всегда требуйте у продавца сертификат качества на партию металла! Это не формальность, а ваша страховка. В сертификате черным по белому будет указан стандарт (ДСТУ/ГОСТ) и марка стали. Нет сертификата – нет покупки.
Геометрия прочности: сечение и толщина стенки
Именно здесь большинство допускает ошибки, пытаясь сэкономить. Разберем, как размер и толщина влияют на способность забора сопротивляться двум главным врагам: ветровой нагрузке и собственному весу.
Вертикальные столбы: щит против ветра
Основная задача столба – сопротивляться изгибу от ветрового давления на плоскость забора.
- Почему квадрат лучше прямоугольника? Ветер не всегда дует перпендикулярно. Боковой, порывистый ветер создает нагрузку под разными углами. Квадратная труба (например, 60х60 мм) имеет одинаковый момент сопротивления изгибу по обеим осям (Wx и Wy). Она одинаково хорошо сопротивляется ветру с любого направления. Прямоугольная труба (60х40 мм) эффективна только тогда, когда установлена узкой, 40-миллиметровой стороной к плоскости забора, чтобы ее максимальная жесткость (по 60-миллиметровой стороне) работала против ветра. Неправильная установка (широкой стороной к забору) снижает ее эффективность в разы.
Таблица выбора сечения и толщины столбов (шаг столбов 2.5 м):

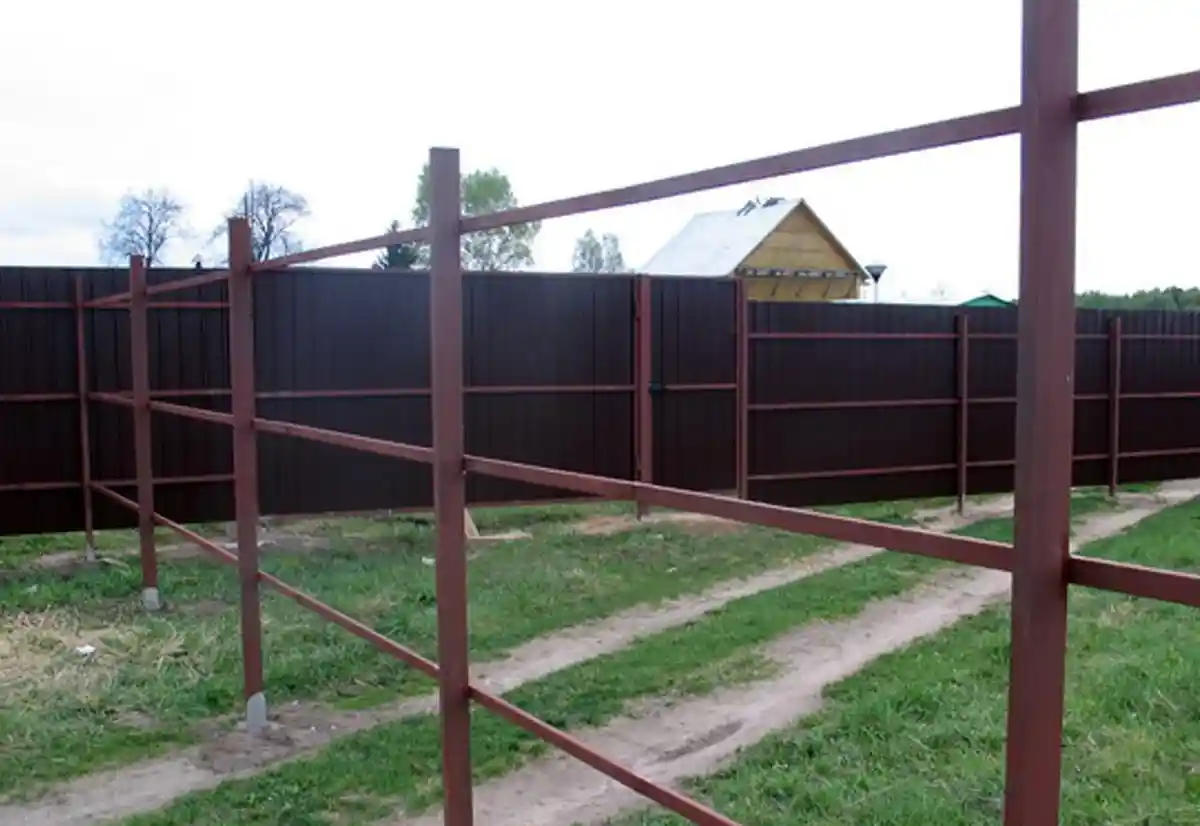

Горизонтальные лаги (прожилины): несущий каркас
Основная задача лаг – не прогибаться под весом обшивки и эффективно передавать ветровую нагрузку на столбы.
- Почему прямоугольник «на ребре»? Здесь физика работает на нас. Жесткость балки на изгиб зависит от ее высоты в кубе. Прямоугольная труба 40х20 мм, установленная «на ребро» (высокой, 40-миллиметровой стороной вертикально), в несколько раз жестче, чем труба 30х30 мм с такой же толщиной стенки, хотя весит почти столько же. Устанавливать ее плашмя – грубейшая ошибка.
Таблица выбора сечения лаг (в зависимости от шага столбов):
Важное правило: для сплошных заборов высотой более 1.8 метра настоятельно рекомендуется устанавливать три горизонтальные лаги, а не две. Это резко снижает «парусность» и вибрацию листа профнастила на ветру.
Толщина стенки: ваш главный актив долговечности
Это параметр, на котором экономят мошенники и теряют деньги недальновидные покупатели.
- 1.2 мм: Только для декоративных элементов, не несущих нагрузки. Фольга.
- 1.5 мм: Рискованный компромисс. Можно использовать для лаг на легких заборах с шагом столбов 2 м. Использовать для столбов – значит, строить одноразовый забор.
- 2.0 мм: «Народный стандарт». Это минимально допустимая толщина для столбов забора из профнастила высотой до 2 м в незащищенной от ветра местности. Оптимальное соотношение «цена/прочность» для большинства дачных заборов.
- 3.0 мм: «Золотой стандарт» надежности. Это выбор профессионалов и тех, кто строит для себя по принципу «сделал и забыл». Обязательно для:
- Всех столбов на заборах высотой более 2 метров.
- Заборов на открытой, продуваемой местности (поле, берег водоема).
- Всех без исключения столбов для ворот и калиток, так как они несут динамические и весовые нагрузки.
- 4.0 мм и более: Промышленные объекты, столбы для тяжелых откатных ворот, конструкции с повышенными требованиями к безопасности.
Инженерное обоснование в цифрах:
- Прочность на изгиб: Сопротивление изгибу (осевой момент сопротивления Wx) – ключевой параметр для столба.
- Труба 60х60х2 мм имеет Wx ≈ 7.85 см³.
- Труба 60х60х3 мм имеет Wx ≈ 10.9 см³. Увеличение толщины стенки на 1 мм (на 50%) увеличивает прочность столба на изгиб на 39%! Он сможет выдержать значительно большую ветровую нагрузку.
- Надежность сварного шва: Приварить лагу 40х20х1.5 к столбу со стенкой 1.8 мм – задача для опытного сварщика. Велик риск прожечь тонкую стенку столба, получив непровар и хрупкое соединение. Приваривать к стенке 3 мм – одно удовольствие. Шов получается глубоким, прочным и надежным.
- Запас на коррозию (самое важное): Сталь ржавеет. Средняя скорость коррозии в умеренном климате – 0.05-0.1 мм в год. Ржавчина съедает металл с обеих сторон – изнутри и снаружи.
- Стенка 2 мм: Потеря 0.5 мм металла от ржавчины (за 3-5 лет при плохой покраске) – это потеря 25% несущей способности.
- Стенка 3 мм: Потеря тех же 0.5 мм – это потеря всего 16.7%.
Вывод: Труба со стенкой 3 мм будет служить не в 1.5 раза, а в 2-3 раза дольше, чем труба со стенкой 2 мм, потому что у нее есть критический «запас здоровья» против главного врага – коррозии.
Практическое руководство: подбор труб для конкретных заборов

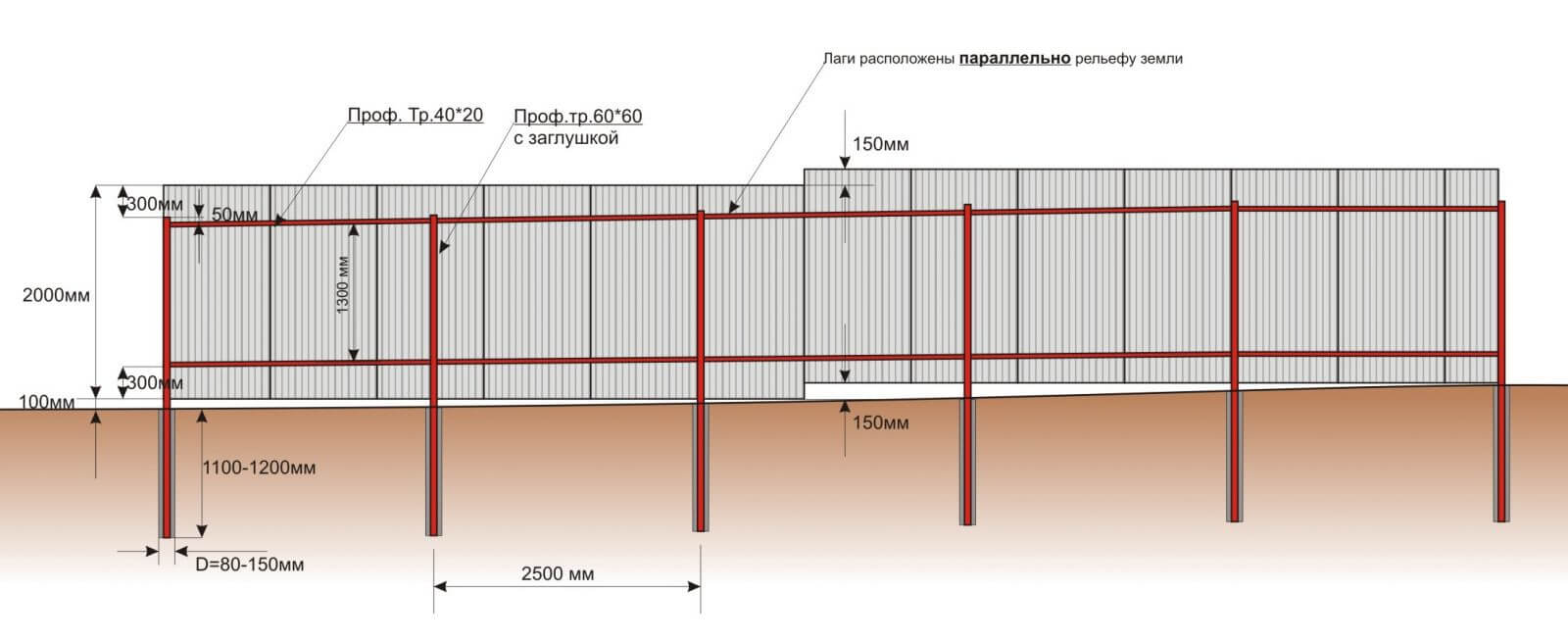

Рассмотрим самые популярные варианты для частного дома с высотой забора 2 метра и шагом столбов 2.5 метра.
Кейс 1: Забор из профнастила (самая высокая ветровая нагрузка)
- Столбы:
- Минимальный стандарт: Квадратная труба 60х60х2 мм или прямоугольная 60х40х2 мм.
- Рекомендуемый стандарт (для надежности): Квадратная труба 60х60х3 мм. Это обеспечит необходимый запас прочности и долговечности.
- Лаги (2 ряда):
- Минимальный стандарт: Прямоугольная труба 30х20х1.5 мм.
- Рекомендуемый стандарт: Прямоугольная труба 40х20х2 мм. Она будет иметь меньший прогиб и большую надежность крепления саморезов.

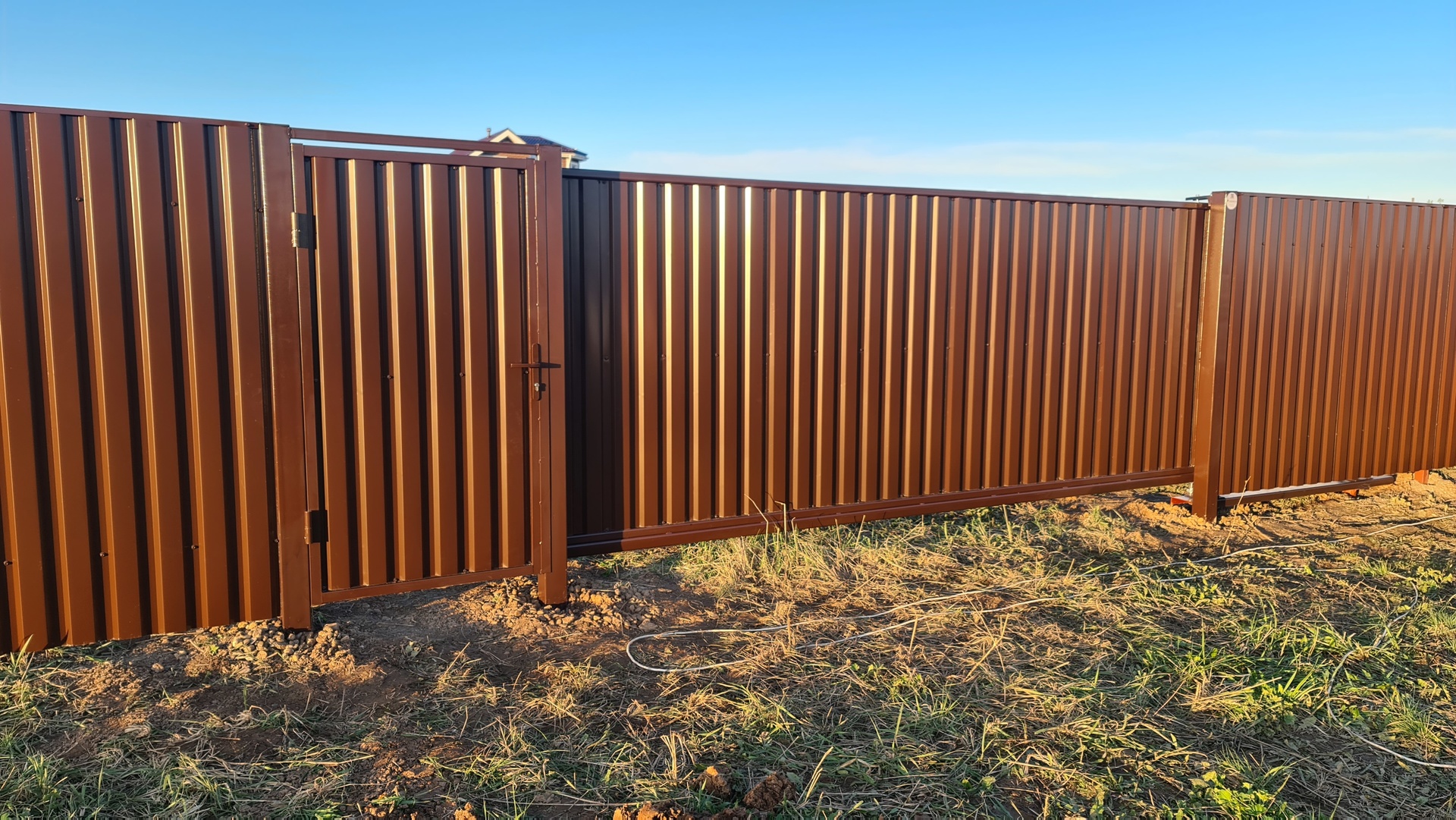

- Столбы для ворот и калитки:
- Однозначно 80х80х3 мм или 100х100х3 мм. Эти столбы несут динамическую нагрузку от веса створок и не должны «играть».
Кейс 2: Забор из металлического штакетника (с зазором 4-5 см)
Ветровая нагрузка здесь на 40-50% ниже, чем у сплошного забора.
- Столбы: Достаточно трубы 60х40х2 мм.
- Лаги (2 ряда): Можно уверенно использовать трубу 30х20х1.5 мм или 40х20х1.5 мм.
Кейс 3: Забор из сетки «Рабица» или сварной сетки (минимальная ветровая нагрузка)
- Столбы: Достаточно трубы 40х40х2 мм или 50х50х2 мм при шаге 2.5-3 метра.
Монтаж: как не испортить лучший материал
Даже самая прочная труба не спасет, если забор установлен неправильно.
- Глубина установки столбов: «Золотое правило» – 1/3 длины столба должна быть в земле. Для 3-метрового столба (2 м над землей) глубина должна быть 1 метр. Важно, чтобы основание было ниже уровня промерзания грунта для вашего региона (для центральной Украины это 1.0 — 1.2 м).
- Способ монтажа:
- Бетонирование: Оптимальный вариант для пучинистых и слабых грунтов. Создает надежный якорь.
- Бутование щебнем: Допустимо на хорошо дренирующих песчаных грунтах.
- Шаг столбов: 2.5 метра – это оптимальный шаг. Увеличение шага до 3 метров резко повышает нагрузку на лаги и требует использования более мощной трубы.
Какую толщину и размер профильных труб выбрать для забора
Выбор профильной трубы для забора – это инженерная задача, а не лотерея. Теперь вы знаете, что главным врагом является ветер, главным параметром трубы – толщина стенки, а главной гарантией качества – сертификат соответствия ДСТУ.
Запомните ключевые правила:
- Для сплошных заборов из профнастила высотой до 2 м минимальная толщина стенки столба – 2 мм, рекомендованная – 3 мм.
- Для лаг достаточно толщины 1.5-2.0 мм.
- Для столбов всегда предпочтительнее квадратное сечение, для лаг – прямоугольное, установленное «на ребро».
- Никогда не экономьте на глубине бетонирования.
