Как влияет толщина стенки профильной трубы на её несущие способности?

Профильная труба — один из самых востребованных материалов в современном строительстве. От легких ограждений до несущих каркасов зданий — ее универсальность неоспорима. Однако ключевым параметром, определяющим надежность и безопасность всей конструкции, является толщина стенки. Неправильный выбор этого параметра может привести к деформации, обрушению и финансовым потерям.

Эта статья представляет собой исчерпывающее руководство, которое объясняет, как именно толщина стенки влияет на несущие способности профильной трубы. Мы разберем физические основы, рассмотрим нормативную базу Украины, приведем практические примеры и дадим конкретные рекомендации по выбору.

Основы сопротивления материалов: Что такое несущая способность?

Прежде чем говорить о толщине стенки, необходимо разобраться в самом термине «несущая способность». В инженерном деле это комплексное понятие, означающее способность элемента выдерживать нагрузки без достижения одного из двух предельных состояний:

1. Потеря прочности (разрушение): Это первое, что приходит на ум — материал не выдерживает напряжения и физически разрушается (ломается, трескается, сминается). Расчет по этому критерию гарантирует, что конструкция не обрушится под максимально возможной нагрузкой.
2. Потеря жесткости (недопустимая деформация): Это не менее важный критерий. Элемент может не сломаться, но прогнуться или деформироваться настолько, что его дальнейшая эксплуатация становится невозможной или некомфортной. Например, балка перекрытия может выдерживать вес, но прогибаться так, что пол «зыбкий», а на потолке трескается штукатурка. Такой элемент исчерпал свою несущую способность по критерию жесткости.

Таким образом, выбирая трубу, инженер решает двойную задачу: обеспечить и прочность, и жесткость. А теперь рассмотрим, каким нагрузкам она должна сопротивляться.

Нагрузка на изгиб

Это самый частый сценарий для горизонтальных элементов.

• Механика процесса: Когда труба изгибается под нагрузкой (например, под весом снега на крыше навеса), ее верхние волокна сжимаются, а нижние — растягиваются. Толщина стенки напрямую влияет на площадь этих сжатых и растянутых зон и на расстояние между ними, что и определяет сопротивление изгибу.
• Практические примеры:
  • Балки перекрытий и покрытий: Лаги пола, стропильные ноги, прогоны.
  • Ригели рам: Горизонтальные элементы каркасов зданий, ворот.
  • Перемычки над оконными и дверными проемами.
• Ключевой аспект: При изгибе решающую роль играет высота сечения. Труба 100х50х3, установленная «на ребро» (высота 100 мм), будет примерно в 2-2.5 раза прочнее и жестче на изгиб, чем та же труба, уложенная «плашмя» (высота 50 мм). Увеличение толщины стенки усиливает этот эффект.

Нагрузка на сжатие

Типичная нагрузка для вертикальных элементов. Здесь есть два принципиально разных сценария потери несущей способности:

• Простое сжатие (для коротких, «толстых» стоек): Элемент работает как опора, и его предел — это предел текучести самого материала. Здесь важна площадь поперечного сечения (A). Увеличили толщину стенки вдвое — почти вдвое увеличили несущую способность.
• Потеря устойчивости или продольный изгиб (для длинных, «тонких» стоек): Это более коварный и частый случай. Длинная стойка под нагрузкой может не смяться, а резко изогнуться в сторону задолго до достижения предела прочности материала. Ее способность сопротивляться этому явлению зависит не только от площади сечения, но и от момента инерции (I) и гибкости (отношения длины к радиусу инерции сечения). Увеличение толщины стенки значительно повышает устойчивость.
• Практические примеры: Колонны, опоры навесов, вертикальные стойки ферм, ножки столов и стеллажей.

Нагрузка на кручение

Возникает, когда на элемент действует «скручивающая» сила.

• Механика процесса: Сила пытается повернуть одно сечение трубы относительно другого.
• Практические примеры: Рамы конструкций, нагруженные не по центру; балки, к которым сбоку крепятся консоли; валы.
• Ключевое преимущество трубы: Именно здесь профильная труба (замкнутый профиль) показывает себя наилучшим образом. Она сопротивляется кручению в десятки и сотни раз эффективнее, чем открытые профили (швеллер, уголок, двутавр) той же массы. Увеличение толщины стенки еще больше повышает это сопротивление.

Комбинированные нагрузки

В реальных конструкциях практически не бывает «чистых» нагрузок. Почти всегда элемент испытывает их комбинацию.

• Пример 1: Стропильная нога в крыше одновременно испытывает изгиб от веса снега и осевое сжатие от своего наклонного положения.
• Пример 2: Колонна навеса сбоку от дома испытывает сжатие от веса крыши и изгиб от ветровой нагрузки.

Для профильной трубы ключевыми факторами, определяющими ее сопротивление всем этим нагрузкам, являются геометрические характеристики сечения (площадь, момент инерции, момент сопротивления), и толщина стенки играет в формировании этих характеристик первостепенную, решающую роль.

Физика процесса: Прямая и нелинейная зависимость

Утверждение «чем толще, тем прочнее» верно, но оно скрывает самую важную деталь: насколько прочнее и от чего именно? Влияние толщины стенки (t) — это нелинейный процесс, который описывается через ключевые геометрические характеристики сечения. Понимание их сути позволяет делать осознанный, а не интуитивный выбор.

Сопротивление изгибу: Момент инерции (I) и Момент сопротивления (W)

Эти два параметра — главные при расчете балок, ригелей и любых элементов, работающих на изгиб.

• Момент инерции (I, см⁴ или мм⁴): Это мера жесткости сечения. Он показывает, насколько хорошо сечение сопротивляется прогибу. Представьте обычную линейку: положенная плашмя, она легко гнется. Поставленная на ребро, она становится очень жесткой. Это происходит потому, что во втором случае ее материал максимально удален от центральной оси изгиба, что и увеличивает момент инерции.
• Момент сопротивления (W, см³ или мм³): Это мера прочности сечения на изгиб. Он показывает, какое максимальное напряжение возникнет в крайних точках сечения при определенной нагрузке. Именно по нему ведется расчет на прочность — не сломается ли балка. W = I / y, где y — расстояние от центральной оси до самой удаленной точки.

Для трубы H x B со стенкой t:

• Ix ≈ (B * H³ - (B-2t) * (H-2t)³) / 12
• Wx = Ix / (H/2)

Ключевой вывод: Зависимость I и W от толщины стенки t степенная. Увеличение t на 50% может увеличить момент сопротивления на 70-80% и более. Это самый эффективный способ повысить несущую способность балки, не меняя ее габаритов.

Сопротивление сжатию и растяжению: Площадь поперечного сечения (A)

• Площадь сечения (A, см² или мм²): Этот параметр определяет несущую способность при осевых нагрузках (растяжение или сжатие коротких стоек). Здесь все просто: чем больше металла, тем большую нагрузку он выдержит.
• Формула: A ≈ 2t * (H + B - 2t)

Ключевой вывод: Зависимость здесь почти линейная. Увеличение толщины стенки в 2 раза увеличивает площадь сечения и, соответственно, прочность на сжатие (без учета потери устойчивости) примерно в 2 раза.

Местная устойчивость стенки: Отношение B/t

Это критически важный параметр для тонкостенных профилей.

• Что это такое? При сильном сжатии (например, в верхней части изгибаемой балки или в колонне) слишком тонкая и широкая стенка может потерять местную устойчивость — на ней появятся локальные вмятины, «волны». Это происходит до того, как исчерпается прочность самого материала или общая устойчивость элемента.
• Как это контролируется? Строительные нормы (ДБН, Eurocode) жестко регламентируют максимальное отношение ширины/высоты стенки к ее толщине (B/t). Чем прочнее сталь, тем более строгие требования к этому соотношению.
• Роль толщины: Увеличение толщины t напрямую уменьшает соотношение B/t, делая стенку более устойчивой к локальным деформациям. Это позволяет использовать весь потенциал прочности сечения. Часто именно этот параметр, а не общая прочность, диктует минимально допустимую толщину стенки для нагруженных элементов.

Наглядный числовой пример: Труба 80х80

Сравним две трубы одинакового сечения 80х80 мм, но с разной толщиной стенки: 3 мм (частый выбор в частном строительстве) и 5 мм (промышленный стандарт).

Выводы из примера:

1. Увеличив вес (и стоимость) на 60%, мы получили прирост прочности на изгиб и жесткости только на 51%. В данном конкретном случае более выгодным решением для увеличения прочности на изгиб было бы не утолщение стенки, а переход на трубу большего сечения, например, 100х100х3.
2. Однако, если лимитирующим фактором была местная устойчивость или требовался запас на коррозию, то выбор стенки 5 мм абсолютно оправдан.

Этот пример показывает, что не существует универсального ответа. Выбор толщины стенки — это всегда инженерная задача с несколькими переменными.

Стандартизация, маркировка и сортамент в Украине

В Украине производство и характеристики профильных труб регламентируются национальными и межгосударственными стандартами.

• ДСТУ 8940:2019 «Труби сталеві профільні (зварні та безшовні). Технічні умови»: Основной современный стандарт, гармонизированный с европейскими нормами.
• ГОСТ 8639-82 (квадратные) и ГОСТ 8645-68 (прямоугольные): Старые советские стандарты, которые до сих пор широко используются и указываются производителями.

Как читать маркировку? Пример: Труба 80х80х4 ДСТУ 8940:2019 / С245

• 80х80: Внешние размеры сечения в мм.
• 4: Толщина стенки в мм.
• ДСТУ 8940:2019: Нормативный документ, по которому изготовлена труба.
• С245: Марка стали. Цифра 245 означает минимальный предел текучести в МПа. Чем выше это число (например, С255, С345), тем прочнее сталь.

Важно: Несущая способность трубы зависит не только от геометрии (размеров и толщины), но и от марки стали. Труба 100х100х4 из стали С345 будет примерно на 40% прочнее, чем такая же труба из стали С245.

Типичные размеры и толщины стенок: Производители предлагают широкий сортамент. Например, для трубы 60х60 мм могут быть доступны стенки 2, 3, 4, 5 мм. Для трубы 120х120 мм — стенки от 3 до 8 мм.

Практический пример: Сравнение двух труб

Теоретические расчеты важны, но свою истинную ценность они обретают при решении конкретных задач. В этой главе мы на практических примерах разберем, как выбор толщины стенки (и сечения) влияет на результат, и покажем, что зачастую это поиск инженерного компромисса между прочностью, весом, ценой и практичностью.

Сценарий 1: Увеличение нагрузки. Увеличить толщину или сечение?

Представим задачу: у нас есть балка из трубы 100х100х3 мм, которая работает на пределе своих возможностей. Нам нужно увеличить ее несущую способность на изгиб примерно на 50-60%. У нас есть два пути:

• Путь А: Оставить то же сечение, но увеличить толщину стенки до 5 мм (труба 100х100х5).
• Путь Б: Увеличить сечение до 120х120 мм, оставив толщину стенки 3 мм (труба 120х120х3).

Сравним эти два решения, используя данные из сортамента.

Анализ и выводы:

1. Прочность на изгиб (Wx): Оба решения практически идентичны! И труба 100х100х5, и труба 120х120х3 выдержат на ~54% большую нагрузку, чем исходная. Задача по прочности решена в обоих случаях.
2. Вес и цена: А вот здесь разница колоссальна. Решение Б (увеличение сечения) почти на 25% легче, чем решение А (увеличение толщины). Это означает прямую экономию на стоимости металла.
3. Жесткость (Ix): Решение Б обеспечивает значительно большую жесткость. Балка 120х120х3 прогнется под одинаковой нагрузкой на ~20% меньше, чем балка 100х100х5. Это критически важно для перекрытий, где ощущается зыбкость, или для навесов, где важен внешний вид без провисания.

Инженерный вывод: Если основным требованием является увеличение несущей способности на изгиб, то увеличение высоты сечения почти всегда эффективнее и экономически выгоднее, чем увеличение толщины стенки. Утолщение стенки оправдано, когда габариты сечения жестко ограничены или когда главной проблемой является местная устойчивость.

Сценарий 2: Проектирование навеса 6х4 метра

Рассмотрим реальную конструкцию: односкатный навес для автомобиля. Опоры (колонны) высотой 2.5 метра, главная несущая балка (прогон) — пролетом 4 метра.

Задача А: Выбор колонн (работа на сжатие и устойчивость)

На колонны действует вертикальная нагрузка от веса снега и крыши. Главный риск — потеря устойчивости (продольный изгиб). Сравним два варианта:

• Вариант 1: Труба 80х80х3. Популярный выбор.
• Вариант 2: Труба 80х80х4. С запасом прочности.

Расчеты на устойчивость сложны, но ключевой параметр — гибкость, которая зависит от радиуса инерции (i = sqrt(I/A)). Чем больше радиус инерции, тем устойчивее колонна.

Анализ: Увеличение толщины стенки с 3 до 4 мм (на 33%) увеличило несущую способность колонны на 27%. Радиус инерции почти не изменился, то есть общая устойчивость выросла в основном за счет увеличения площади. Для навеса в большинстве регионов Украины с запасом хватит колонн 80х80х3. Но если регион с высокой снеговой нагрузкой или конструкция будет нести дополнительный вес, переход на стенку 4 мм — это разумный и оправданный шаг для повышения надежности.

Задача Б: Выбор главной балки (работа на изгиб и прогиб)

Балка пролетом 4 метра. Здесь важна и прочность, и минимальный прогиб. Сравним три варианта, которые часто рассматривают строители:

• Вариант 1: Труба 100х100х3.
• Вариант 2: Труба 100х50х3 (на ребро).
• Вариант 3: Труба 120х80х3 (на ребро).

Анализ и практические выводы:

1. Экономия обманчива: Попытка сэкономить, взяв трубу 100х50х3 (которая на 26% дешевле), приводит к катастрофическому падению прочности (-31%) и жесткости. Прогиб такой балки будет визуально заметен и недопустим.
2. Эффективность высоты: Труба 120х80х3 весит столько же, сколько 100х100х3, но за счет большей высоты сечения она на 39% прочнее и, что еще важнее, на 68% жестче. Прогиб будет почти вдвое меньше. Это идеальный пример рационального выбора профиля для работы на изгиб.
3. Роль толщины стенки: Если бы мы в этом сценарии решили увеличить прочность балки 100х100, перейдя со стенки 3 мм на 4 мм (100х100х4), мы бы получили Wx = 42.1 см³. Это прирост всего на 27% при увеличении веса на 30%. Снова видим, что увеличение высоты (переход на 120х80) дает лучший результат при том же весе.

Общий вывод: Выбор толщины стенки — это не самоцель, а один из инструментов инженера. Для балок в первую очередь важна высота сечения, а для колонн — общие габариты и площадь. Увеличение толщины стенки является эффективным решением для повышения местной устойчивости, увеличения запаса на коррозию и тогда, когда габариты элемента строго ограничены.

Советы эксперта по выбору оптимальной толщины

Профессиональный инженерный расчет — это единственно верный способ для определения сечения ответственных конструкций. Однако для множества типовых задач в частном строительстве и производстве можно руководствоваться практическими рекомендациями, основанными на опыте и базовых принципах сопромата.

Категория 1: Стенка 1.5 — 2 мм (Легкие и декоративные конструкции)

Это область, где приоритетом являются низкая стоимость, малый вес и простота обработки, а несущие нагрузки минимальны или отсутствуют.

• Типичные сечения: 20х20, 30х20, 40х20, 40х40, 50х25, 60х40.
• Конкретные примеры применения:
  • Прожилины (лаги) для заборов из профнастила или штакетника: труба 40х20х2 мм является стандартом.
  • Каркасы садовых теплиц и парников: для арок и стоек часто используют 20х20х2 мм или 25х25х2 мм.
  • Мебель в стиле лофт: каркасы столов, стульев, стеллажей, где нагрузка распределена и невелика.
  • Декоративные элементы: перголы, арки, ограждения палисадников.
• Техническое обоснование: У таких труб высокое отношение B/t, что делает их уязвимыми к локальной потере устойчивости (вмятинам). Однако для указанных задач прочности более чем достаточно.
• Чего категорически НЕЛЬЗЯ делать:
  • Использовать в качестве столбов для забора выше 1.5 м в ветреных районах (риск изгиба у основания).
  • Применять как несущие балки для навесов, козырьков, лестничных косоуров.
• Особенности монтажа: Легко режется и сваривается даже бытовыми инверторами на малом токе. Главный риск — прожечь металл, поэтому требуется опыт или использование проволоки меньшего диаметра (для полуавтомата).

Категория 2: Стенка 3 мм («Золотой стандарт» частного домостроения)

Это самая универсальная и популярная толщина, предлагающая оптимальный баланс прочности, жесткости, веса, свариваемости и цены.

• Типичные сечения: 60х60, 80х40, 80х80, 100х50, 100х100.
• Конкретные примеры применения:
  • Каркасы автомобильных навесов: столбы 80х80х3, основные балки (прогоны) 100х100х3 или 120х80х3.
  • Лестничные косоуры (тетивы): стандартное решение — труба 100х50х3 или 120х60х3.
  • Небольшие фермы для перекрытия пролетов до 6-8 метров: пояса из 60х60х3, раскосы и стойки из 60х30х3.
  • Столбы для ворот и калиток.
• Техническое обоснование: Обеспечивает достаточную прочность и жесткость для восприятия основных снеговых и ветровых нагрузок для большинства регионов Украины, обладая при этом хорошей устойчивостью стенок.
• Чего следует избегать: Проектировать большепролетные (свыше 8-10 м) фермы и балки без инженерного расчета.
• Особенности монтажа: Отлично сваривается большинством аппаратов. Прощает некоторые ошибки начинающих сварщиков, металл достаточно толстый, чтобы обеспечить хороший провар без риска прожога.

Категория 3: Стенка 4 мм (Повышенная надежность и малые промышленные объекты)

Эта толщина используется, когда требуется повышенный запас прочности, конструкция работает с большими нагрузками или пролетами.

• Типичные сечения: 100х100, 120х80, 120х120, 140х100, 160х120.
• Конкретные примеры применения:
  • Несущие колонны в одноэтажных зданиях (гаражи, СТО, небольшие склады): 100х100х4 или 120х120х4.
  • Балки межэтажных перекрытий в частных домах с пролетами 4-6 метров: 140х100х4 или 160х120х4.
  • Фермы для пролетов 8-12 метров.
  • Рамы для установки промышленного оборудования.
• Техническое обоснование: Низкое отношение B/t дает высокую сопротивляемость местной потере устойчивости, что позволяет в полной мере использовать прочность стали.
• Особенности монтажа: Требует более мощного сварочного аппарата (от 180-200А) для обеспечения полного провара. При стыковой сварке может потребоваться разделка кромок.

Категория 4: Стенка 5 мм и более (Ответственные инженерные сооружения)

Применение таких труб без проекта и расчетов, выполненных квалифицированным инженером, недопустимо.

• Типичные сечения: 160х160, 200х100, 200х200 и выше.
• Применение: Каркасы промышленных цехов, ангаров, торговых центров, элементы мостовых конструкций, высоконагруженные эстакады.
• Особенности монтажа: Требует профессионального сварочного оборудования, аттестованных сварщиков и, зачастую, контроля качества сварных швов (например, ультразвукового).

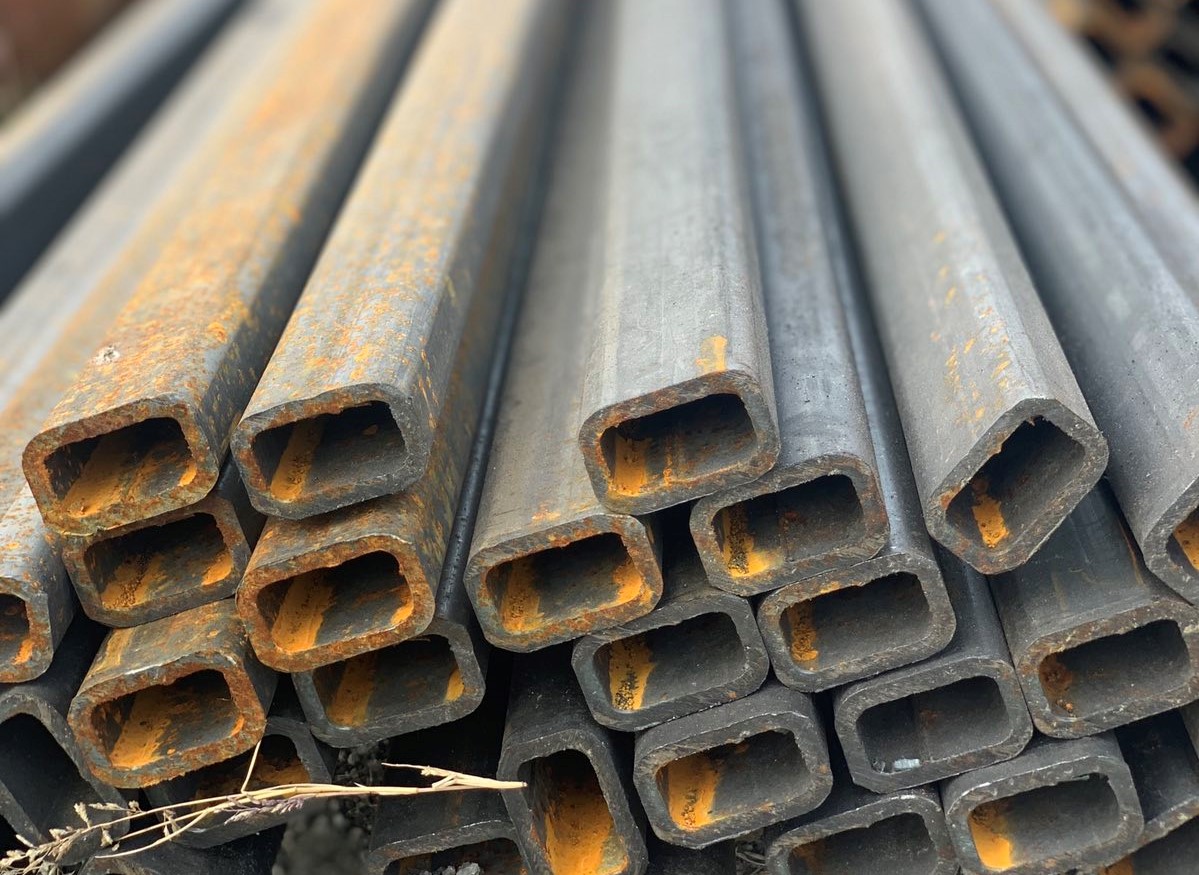

Особый фактор: Коррозия — нелинейный убийца прочности

Толстая стенка — это не только запас прочности, но и запас на коррозию. Этот фактор часто недооценивают.

• Эффект в цифрах: Представим, что за несколько лет эксплуатации ржавчина «съела» 0.5 мм металла с каждой стороны (суммарно 1 мм).
  • Для трубы со стенкой 2 мм потеря 1 мм означает потерю 50% толщины и несущей способности. Конструкция становится аварийной.
  • Для трубы со стенкой 4 мм потеря 1 мм — это потеря 25% сечения. Запас прочности значительно снижен.
  • Для трубы со стенкой 6 мм потеря 1 мм — это всего 16.7%. Конструкция остается надежной.

Практический совет эксперта: Для всех конструкций, работающих на открытом воздухе или во влажных помещениях (особенно для столбов, вкопанных в землю), сознательно выбирайте толщину стенки на 1 мм больше, чем минимально требуется по расчету на прочность. Эта небольшая переплата на старте — лучшая инвестиция в долговечность и безопасность на десятилетия вперед.

Справочная таблица несущих способностей

Ниже приведена оценочная таблица для сравнения характеристик популярных сечений. Данные являются справочными и не могут заменять полноценный расчет.

Влияние толщины стенки профильной трубы и её несущие способности: Итоги

Толщина стенки профильной трубы — это не второстепенный, а фундаментальный параметр, который напрямую и в значительной степени определяет несущую способность, жесткость, долговечность и, в конечном счете, безопасность всей конструкции.

Ключевые выводы:

1. Прямое влияние: Увеличение толщины стенки всегда ведет к увеличению несущей способности.
2. Нелинейный рост: Для нагрузок на изгиб прочность растет быстрее, чем толщина стенки.
3. Баланс: Выбор толщины — это компромисс между требуемой надежностью, весом и стоимостью материала.
4. Стандарты: Всегда обращайте внимание на ДСТУ/ГОСТ и марку стали, указанные в сертификате на металлопрокат.
5. Принцип разумности: Для неответственных конструкций пользуйтесь практическими советами, для несущих каркасов зданий и сооружений — всегда заказывайте инженерный расчет.

Экономия на толщине стенки может показаться выгодной на этапе закупки, но почти всегда оборачивается гораздо большими затратами на ремонт или, в худшем случае, приводит к необратимым последствиям. Подходите к выбору осознанно, и ваши конструкции будут служить надежно и долго.
