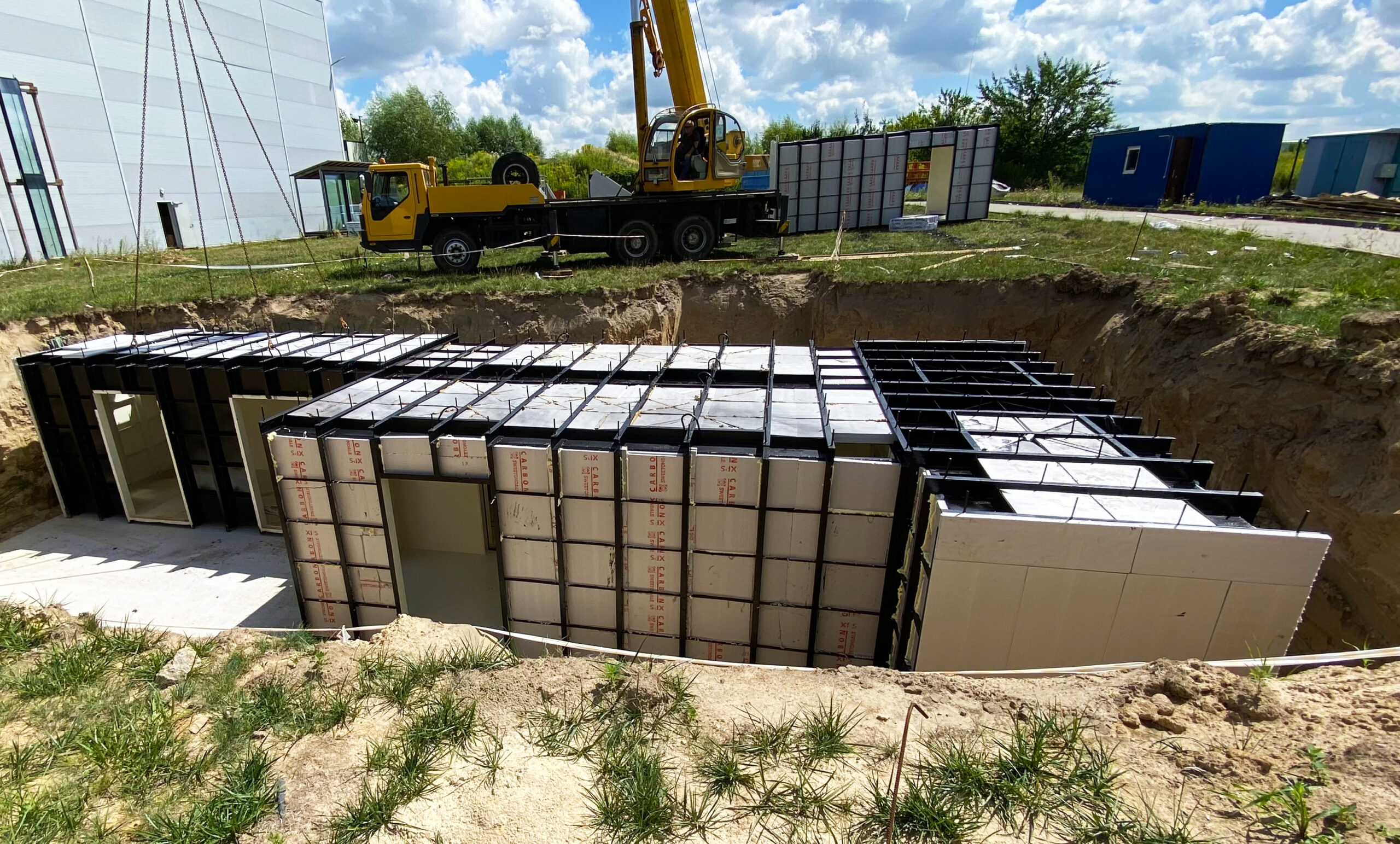

Обновление технической защиты старых укрытий: что можно модернизировать с помощью металла

Состояние гражданской защиты в Украине сегодня является вопросом номер один для выживания и стабильной работы инфраструктуры. Большинство существующих укрытий в жилых домах (ОСМД), больницах и на предприятиях — это объекты, построенные по советским стандартам 1950–1980-х годов. Их техническая база часто исчерпала ресурс или не соответствует современным вызовам (баллистические угрозы, избыточное давление ударной волны, длительное пребывание людей).

Металлопрокат — это ключевой материал для быстрой и надежной модернизации таких объектов. В этой статье мы разберем, как именно металл помогает превратить старый подвал в безопасное убежище согласно актуальным нормам ДБН.

Нормативная база и технические требования к металлу

С 1 ноября 2023 года в Украине вступили в силу новые строительные нормы — ДБН В.2.2-5:2023 «Защитные сооружения гражданской защиты». Этот документ значительно ужесточил требования к прочности конструкций, герметичности и качеству материалов.

Ключевые марки стали: Сравнение и выбор

Для модернизации укрытий нельзя использовать «любое железо». Выбор марки стали напрямую зависит от расчетной нагрузки и условий эксплуатации.

Совет эксперта: Если укрытие находится в зоне высокого риска (рядом с объектами критической инфраструктуры), для несущих стоек и усиления перекрытий выбирайте сталь 09Г2С. Её повышенная вязкость предотвращает хрупкое разрушение конструкции при резких динамических ударах (взрывах).

Стандарты ДСТУ для различных видов проката:

Для прохождения проверки ГСЧС и технадзора, каждый элемент должен соответствовать своему ГОСТу/ДСТУ:

1. Арматура: ДСТУ 3760. Рекомендуется использовать класс А500С. В отличие от А400, она имеет лучший шаг нарезки и более высокую прочность на разрыв, что критично при торкретировании стен.
2. Фасонный прокат (швеллеры, двутавры): ДСТУ 4484 и ДСТУ 8536. Важна точность геометрии (отсутствие перекосов полок), так как это влияет на равномерность распределения нагрузки.
3. Листовая сталь: ДСТУ 8540 (ГК листы). Для бронедверей используйте листы с обрезной кромкой (маркировка «О»), чтобы минимизировать концентраторы напряжений при сварке.

Технические данные и сертификация

При закупке металла на базе «Стиллар» обязательно требуйте сертификат качества. В нем должны быть указаны:

• Химический состав: Процент углерода, кремния и марганца (влияет на хрупкость).
• Механические свойства: Результаты испытаний на растяжение и ударный изгиб.
• Номер плавки: Должен совпадать с маркировкой на самом металле (бирке или краске).

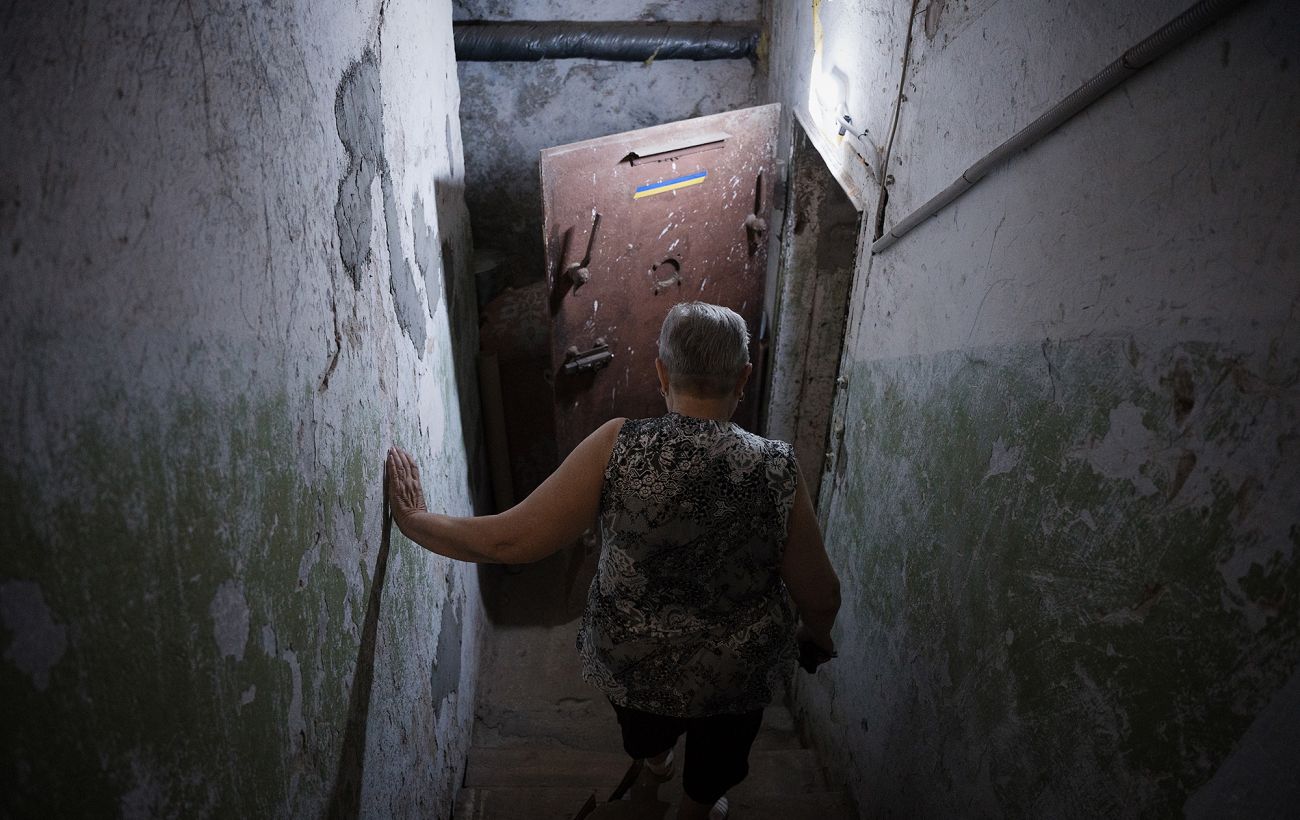

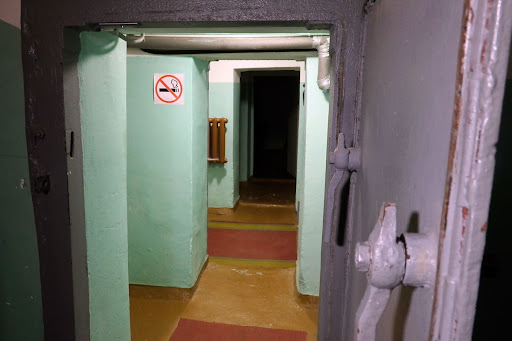

Модернизация входных групп: Бронированные двери и герметичные люки

Входная группа — это критический рубеж. Согласно статистике разрушений, выход из строя дверей из-за деформации рамы или полотна является основной причиной блокировки людей в укрытии.

Сравнение типов защитных конструкций

Анатомия надежной двери: Технические данные

Для качественной модернизации старого входа (ОСМД, больница) рекомендуется следовать таким спецификациям:

1. Полотно: Изготавливается из горячекатаного листа (Ст3пс или 09Г2С) толщиной 8–12 мм. Внутренняя часть полотна обязательно усиливается «ребрами жесткости» из швеллера №8 или №10, расположенными сеткой или зигзагом. Это предотвращает «эффект мембраны» при взрыве.
2. Дверная коробка (Лутка): Старые уголки 50 мм не выдержат нагрузки. Новая рама варится из швеллера №12 или уголка 100х100х8 мм. Коробка должна иметь минимум 6–8 мощных анкеров (арматура 16-20 мм), уходящих в бетон на глубину не менее 200–250 мм.
3. Уплотнение: Используется специальная термостойкая резина трубчатого сечения. Важно предусмотреть «канавку» в раме, чтобы при закрытии резина прижималась равномерно по всему периметру.
4. Запорный механизм: Только ригельный тип с приводом от штурвала. Штурвал должен обеспечивать прижимное усилие в 4–6 точках. Для ригелей используется круг стальной диаметром 25–30 мм.

Советы по модернизации аварийных выходов

Для больниц и старых школ характерны узкие подвальные окна. Их следует заменять на металлические ставни.

• Размер: Стандартный люк аварийного выхода — 600х800 мм или 800х800 мм.
• Материал: Лист ГК 6-8 мм.
• Петли: Обязательно на подшипниках, так как вес защитной створки может достигать 100–150 кг.

Важно: Все сварочные швы на дверях должны быть сплошными и проверяться на герметичность (например, керосиновой пробой), чтобы исключить попадание продуктов горения через микротрещины.

Усиление перекрытий и стен: Металлический каркас

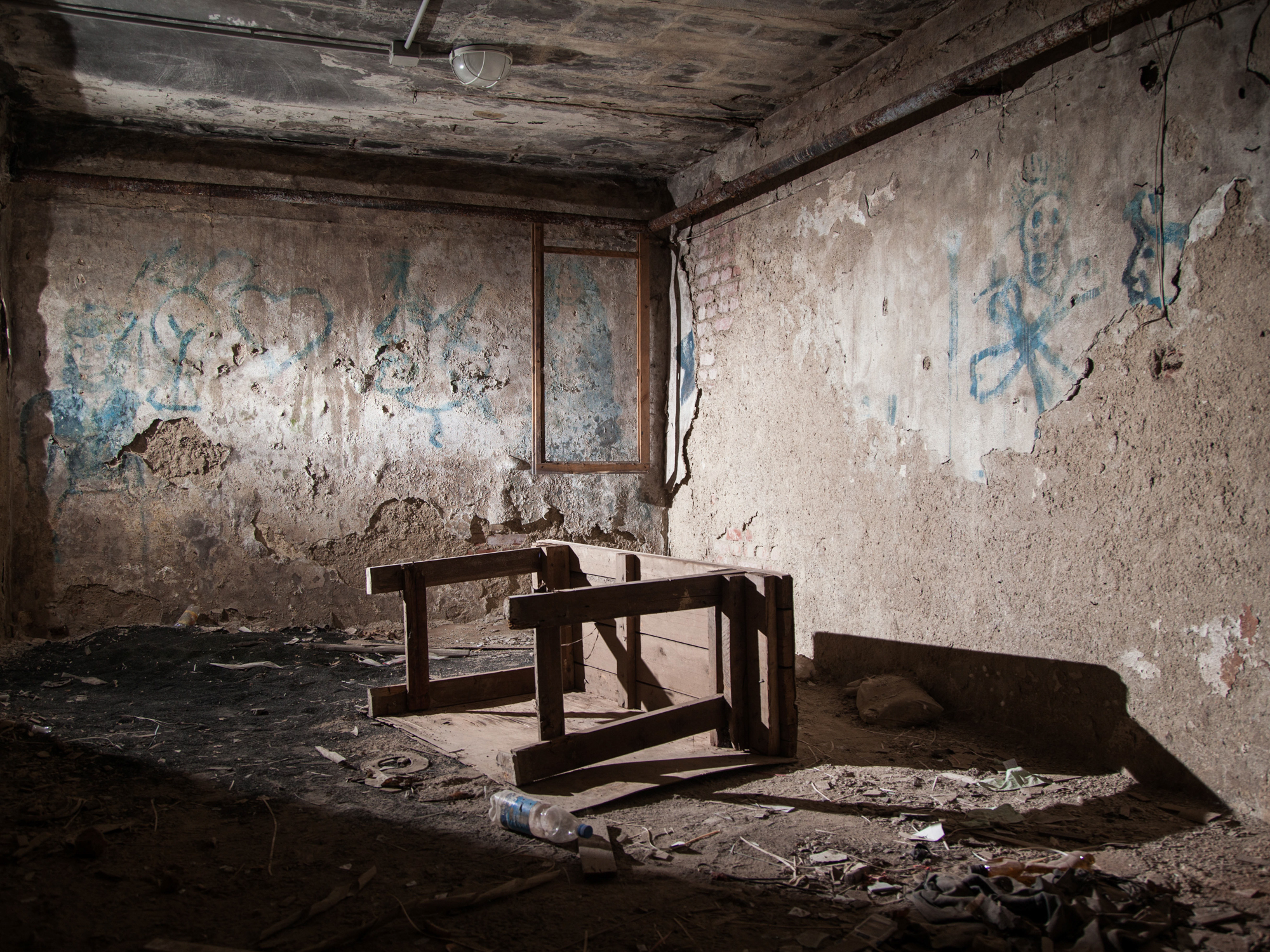

Старые подвалы (особенно в «сталинках» и «хрущевках») часто имеют изношенные железобетонные перекрытия, не рассчитанные на вес обрушившихся конструкций здания (коэффициент нагрузки при обрушении может достигать 500-1000 кг/м²).

Дублирующие опоры: Двутавры и Швеллеры

Если расчетная нагрузка на перекрытие превышает его несущую способность, устанавливается «поддерживающая система».

• Вертикальные стойки: Используется Двутавровая балка (профиль Б или М).
  • Пример: Двутавр 24М или 30М из стали 09Г2С. Монолитные колонны из двутавра устанавливаются на стальную «пятку» (лист 20-30 мм) для распределения давления на фундамент.
• Горизонтальные прогоны: Под потолком пропускается швеллер (№16–24) или двутавр, который «подхватывает» плиты перекрытия.
  • Совет: Для фиксации металла к потолку используйте химические анкеры — они лучше держат динамическую нагрузку, чем обычные распорные дюбели.

Металлические «обоймы» для колонн и простенков

Это лучший способ спасти старую бетонную или кирпичную колонну от разрушения при землетрясении или взрыве.

Технология монтажа:

1. Углы: По четырем углам колонны устанавливаются уголки (минимум 100х100х8 или 125х125х10).
2. Стяжки: Уголки соединяются между собой стальной полосой (40х6 мм или 60х8 мм) с шагом 300–500 мм.
3. Натяжение: Полосы привариваются в разогретом состоянии. При остывании металл сжимается, создавая эффект предварительного напряжения и «сдавливая» колонну, что увеличивает её несущую способность в 2-2.5 раза.

Армирование стен (Торкрет-сетка)

Если стены убежища имеют дефекты, применяется метод торкретирования.

• Материал: Сварная арматурная сетка из проволоки ВР-1 (диаметр 5–6 мм) с ячейкой 100х100 мм.
• Монтаж: Сетка крепится к стене с зазором 2-3 см с помощью анкеров (L-образных шпилек из арматуры 10 мм). Поверх наносится бетон под давлением. Металл в данном случае берет на себя все растягивающие нагрузки, возникающие при вибрации почвы от взрывов.

Сравнение решений для усиления

Системы вентиляции и фильтрации

В старых советских укрытиях вентиляция часто неработоспособна из-за коррозии тонкостенных коробов. Современная модернизация требует использования усиленного металлопроката и специальных защитных устройств.

Воздуховоды и магистрали

Для надежной работы системы в условиях избыточного давления ударной волны (до 100 кПа) воздуховоды должны иметь повышенную жесткость.

• Материал: Листовая оцинкованная сталь (марка 08кп).
  • Технические данные: Толщина стенок для магистральных труб должна быть не менее 1.0–1.2 мм. Для ответвлений допускается 0.7 мм. Оцинкованное покрытие (Z275) обязательно, так как конденсат в подвалах уничтожает черный металл за 2–3 года.
• Соединения: Фланцевое соединение из стального уголка (25х25х3 или 32х32х4 мм) обеспечивает герметичность и устойчивость к вибрациям.

Противовзрывные устройства (ПВУ)

Это ключевой металлический элемент, который отсекает ударную волну, не давая ей попасть внутрь укрытия через вентшахты.

Технический совет: ПВУ должны монтироваться в стальные закладные рамы, сваренные из уголка 75х75 мм, которые жестко вмонтированы в железобетонную стену.

Герметические клапаны (ГК)

Для переключения режимов вентиляции (чистая вентиляция / фильтровентиляция) используются клапаны с ручным или электроприводом.

• Конструкция: Корпус клапана (ГК-200, ГК-300) изготавливается из литой стали или толстостенной сварной трубы.
• Уплотнение: Запорный диск из стали должен иметь резиновую прокладку, обеспечивающую 100% герметичность при давлении.

Рамы для ФВА (Фильтровентиляционных агрегатов)

Фильтры-поглотители (ФП-300) весят сотни килограммов. Их модернизация требует создания металлокаркаса.

• Основание: Сварная рама из профильной трубы 60х40х3 мм или швеллера №8.
• Крепление: Виброизолирующие опоры для снижения шума при работе вентиляторов.

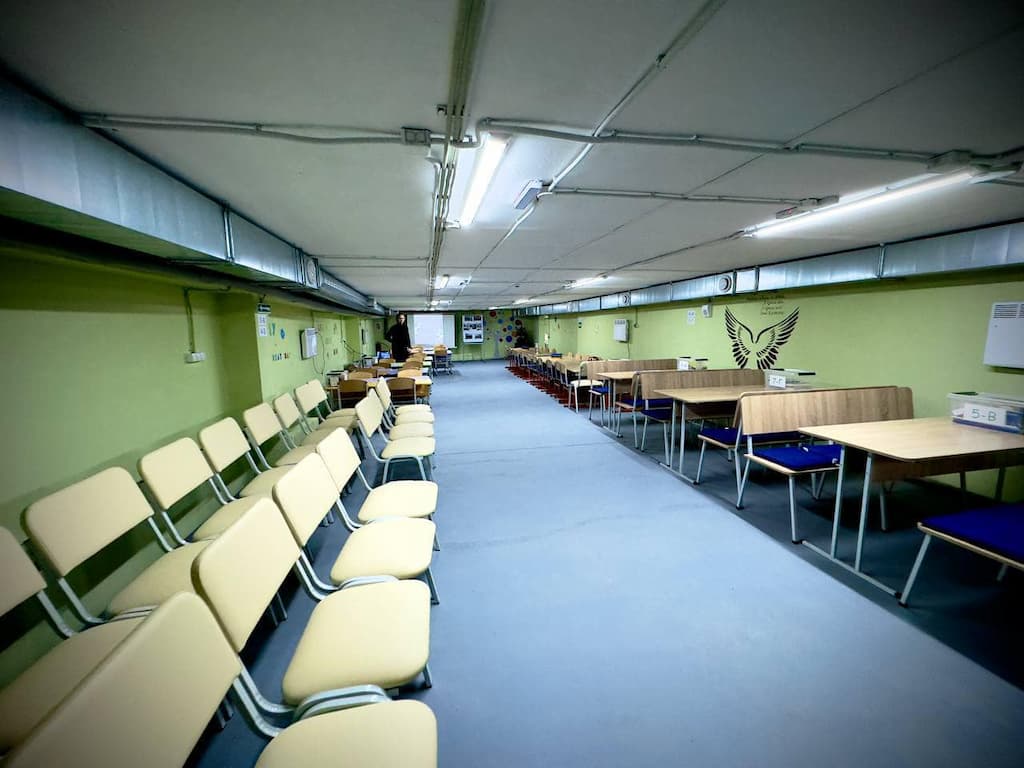

Внутреннее обустройство: Безопасность и комфорт (Практика ОСМД)

Металл является предпочтительным материалом для интерьера укрытий благодаря своей негорючести, долговечности и легкости дезинфекции. В условиях ограниченного пространства и высокой влажности деревянные конструкции быстро приходят в негодность.

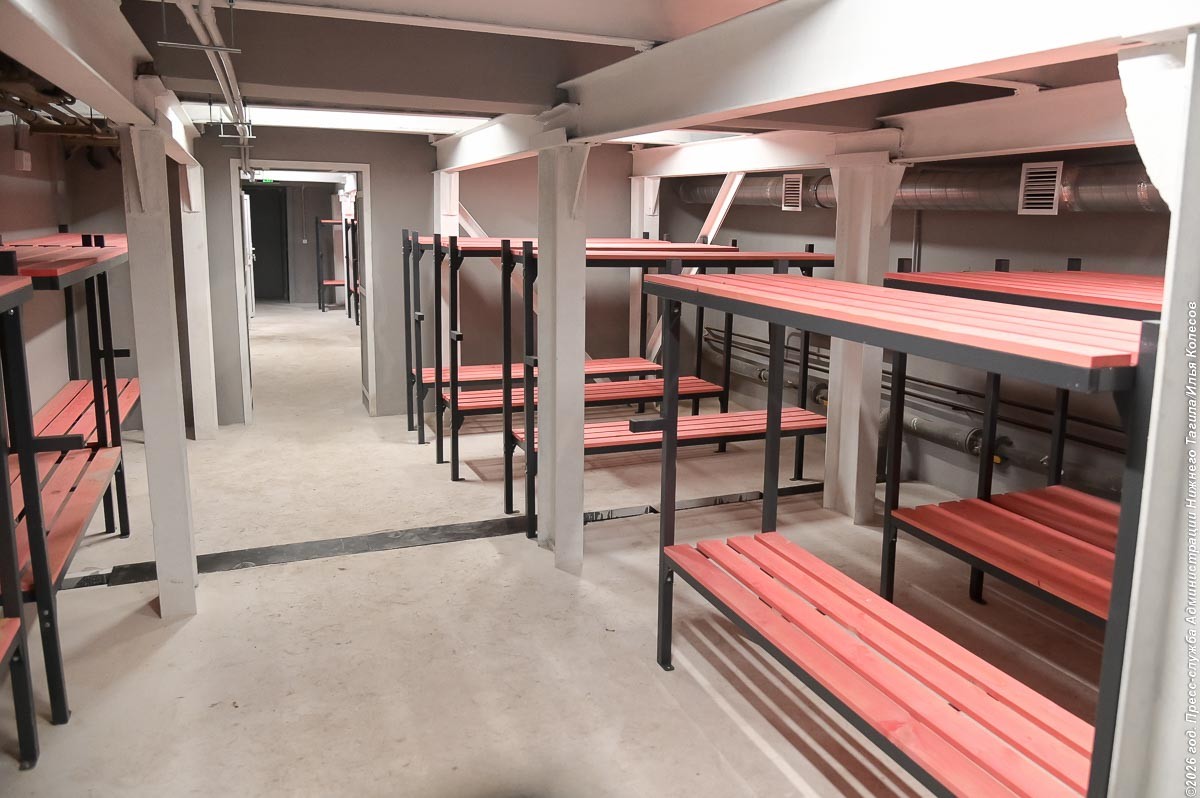

Двухъярусные нары (кровати)

Для рационального использования площади укрытий в школах и ОСМД используются двух- и трехъярусные конструкции.

• Каркас: Профильная труба 40х20х2 мм (основная рама) и 25х25х2 мм (перемычки и лестницы).
• Технические параметры: Стандартный размер одного места — 1800х600 мм. Высота первого яруса — 400 мм от пола, второго — 1400 мм.
• Сравнение: В отличие от дерева, металлический каркас не впитывает запахи и сырость, а также выдерживает вес до 200 кг на одно спальное место без деформации.
• Совет: Конструкции лучше делать сборно-разборными (на болтовом соединении) для быстрой очистки помещения.

Системы хранения и стеллажи

В убежищах необходимо хранить запасы еды, медикаментов и инструментов.

• Материал: Стойки из уголка 32х32х3 мм или 40х40х4 мм. Полки — стальной лист ГК толщиной 1.5–2.0 мм.
• Тип конструкции: Рекомендуется использовать перфорированные уголки, позволяющие регулировать высоту полок.
• Нагрузка: Металлический стеллаж из листа 2 мм выдерживает до 150 кг на одну полку, что важно для хранения тяжелых канистр и консервации.

Резервуары для воды

Длительное пребывание в укрытии требует запаса питьевой и технической воды (норма — 3 литра на человека в сутки).

• Материал: Только нержавеющая сталь марки AISI 304 (пищевая). Она не выделяет токсичных веществ и не поддается коррозии десятилетиями.
• Технические данные: Толщина стенки бака — 1.5–2.0 мм. Для баков объемом более 500 литров необходимо усиление из нержавеющего уголка по периметру.
• Преимущества перед пластиком: Металлические баки защищены от грызунов, не становятся хрупкими со временем и обеспечивают лучшую гигиену при хранении воды в темноте.

Санитарные зоны

Перегородки в санузлах укрытий рекомендуется выполнять из металлического профиля и профнастила. Это позволяет быстро возвести гигиеничные кабины, которые легко мыть.

Сравнительная таблица материалов для модернизации

Практические советы от экспертов «Стиллар»

Модернизация защитных сооружений требует не только качественного металла, но и строгого соблюдения технологий его обработки. Ошибки на этом этапе могут сделать даже самую дорогую конструкцию бесполезной в критический момент.

Антикоррозийная защита в экстремальных условиях

В подвалах и укрытиях относительная влажность часто превышает 80–90%. Обычная покраска здесь не сработает — под ней быстро образуются очаги скрытой коррозии.

• Совет: Используйте систему «Грунт + Краска». Идеальный вариант — ГФ-021 (на алкидной основе) или эпоксидные грунты.
• Технология: Перед нанесением металл должен быть очищен до степени Sa 2.5 (металлический блеск). Для конструкций, контактирующих с полом (пятки стоек), рекомендуем применять «холодное цинкование» (цинконаполненные составы с содержанием цинка более 90%).
• Сравнение: Срок службы обычного металла в укрытии без обработки — 5–7 лет; с качественным эпоксидным покрытием — более 25 лет.

Качество сварки: Герметичность и прочность

При взрывной волне на сварные швы дверей и рам действуют колоссальные разрывные нагрузки.

• Выбор электродов: Для ответственных несущих конструкций (балки, ЗГД) используйте электроды с основным покрытием, например УОНИ 13/55. Они обеспечивают более вязкий шов, который не лопается при ударе, в отличие от обычных рутиловых электродов (АНО-21/36).
• Контроль шва: Все швы на защитно-герметических дверях должны быть сплошными, а не прихватками.
• Пример: Для проверки герметичности шва в полевых условиях используют «мел и керосин». Если с одной стороны шов смазать керосином, а с другой мелом — пятна на меле покажут наличие микротрещин, через которые может проникнуть дым.

Физика защиты: Почему толщина имеет значение

Энергия ударной волны распределяется по площади двери. При использовании тонкого листа (4–5 мм) происходит его пластическая деформация («выпучивание»), что приводит к заклиниванию ригелей.

• Технические данные: Лист толщиной 10 мм в 8 раз жестче на изгиб, чем лист 5 мм при тех же габаритах.
• Пример: Для стандартной двери 900х2000 мм лист 8 мм — это необходимый минимум. Лист 12 мм рекомендуется для объектов вблизи потенциальных целей.

Специфика для больниц и операционных в укрытиях

В медицинских учреждениях к металлу предъявляются требования стерильности (HACCP).

• Нержавеющая сталь: Для операционных столов, стеллажей для медикаментов и баков для воды используйте марку AISI 304. Она устойчива к агрессивным дезинфицирующим средствам (хлору, перекиси водорода).
• Отделка: Все металлические поверхности должны иметь качественную шлифовку. В порах необработанного металла скапливаются бактерии, которые невозможно вымыть при стандартной санобработке подвала.

Почему стоит заказывать металл в Киеве на базе «Стиллар»?

Модернизация укрытия — это ответственность за жизни людей. Металлобаза «Стиллар» предлагает:

• Полный ассортимент: От тяжелых двутавров для опор до оцинкованных листов для вентиляции.
• Резка в размер: Мы подготовим детали для ваших конструкций (дверей, стеллажей) по вашим чертежам.
• Сертификация: Весь металл соответствует ДСТУ, что критически важно для сдачи объекта проверяющим органам (ГСЧС).
• Логистика: Оперативная доставка по Киеву и области собственным транспортом.

Свяжитесь с нашими менеджерами для расчета спецификации металла для вашего укрытия. Безопасность не ждет!
