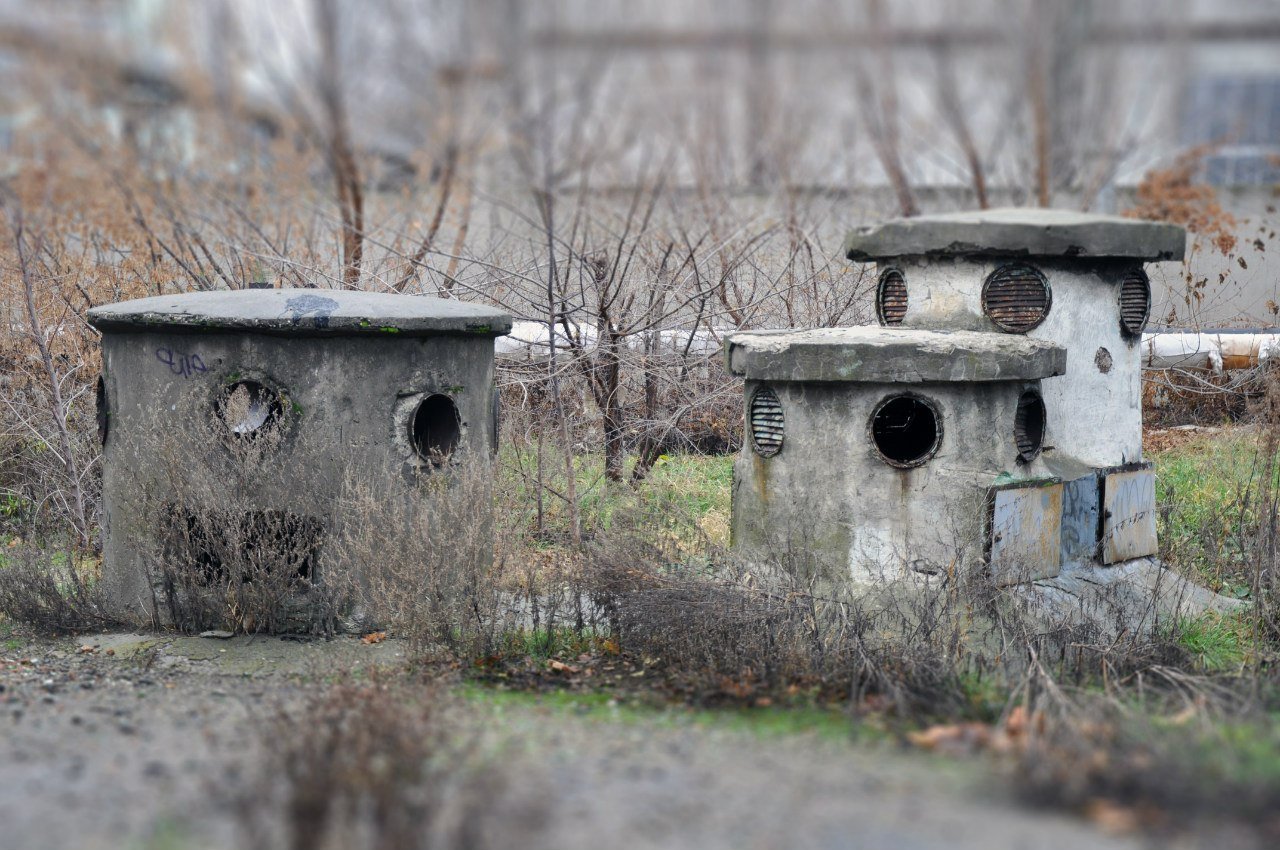

Представьте ситуацию: воздушная тревога, вы с семьей спускаетесь в укрытие или обустроенный погреб. Снаружи пропадает электричество. Принудительная вытяжка замолкает. Через час воздух становится тяжелым, повышается влажность, дышать становится трудно. Стены начинают «плакать» конденсатом, появляется запах плесени.
Это не просто дискомфорт — это прямая угроза здоровью. Углекислый газ (CO2) тяжелее воздуха и скапливается внизу, именно там, где обычно спят или сидят люди.
В условиях украинских реалий, особенно в селах и частных секторах, полагаться на электричество нельзя. Ваше укрытие должно быть автономным. Решение есть, и оно проверено веками — естественная приточно-вытяжная вентиляция на базе стальных труб.
В этой статье мы, инженеры компании «Стиллар», расскажем, как рассчитать и смонтировать систему, которая будет давать свежий воздух даже при полном блэкауте.
Физика спасения: Как это работает без мотора?
Естественная вентиляция — это не магия, а строгий закон гравитации. Она работает 24/7 за счет двух фундаментальных сил, которые нужно правильно использовать.
1. Гравитационный (тепловой) напор
Это «двигатель» вашей системы. Воздух имеет вес, и он меняется от температуры.
- Холодный воздух (на улице) плотнее и тяжелее.
- Теплый воздух (в укрытии, нагретый дыханием людей) менее плотный и легче.
Тяжелый уличный воздух через приточную трубу заходит вниз помещения и буквально выдавливает легкий отработанный воздух вверх в вытяжную трубу.
Технический факт: Чтобы создать минимально необходимую тягу в 3–5 Паскалей, перепад высот между точкой забора воздуха (притоком внизу) и точкой выброса (верхом вытяжной трубы) должен быть не менее 3 метров. Чем выше труба — тем мощнее «насос».
2. Эффект дефлектора (Ветровой напор)
Ветер, обдувающий оголовок трубы на крыше, создает зону пониженного давления (разрежения). Это работает как инжектор, дополнительно высасывая газы из трубы (эффект Бернулли). Установка правильного дефлектора усиливает тягу на 15–20%.
Сравнительная таблица: Что влияет на силу тяги?
| Фактор | Как это влияет на вентиляцию? | Совет инженера |
|---|---|---|
| Высота трубы | Ключевой фактор. Каждые +1 метр высоты увеличивают тягу на ~20%. | Поднимайте вытяжку выше конька крыши минимум на 50 см. |
| Разница температур | Чем холоднее на улице, тем сильнее тяга. Зимой вентиляция работает мощнее всего. | Летом тяга может пропасть («воздушная пробка»). Для запуска нужно сжечь газету в вытяжке. |
| Диаметр сечения | Узкая труба «душит» поток. Слишком широкая — снижает скорость потока. | Используйте расчетные диаметры (108–159 мм) и гладкую стальную трубу, а не гофрированную. |
| Повороты и углы | Каждый поворот на 90° снижает эффективность тяги на 10–15%. | Делайте трассу максимально прямой. Если нужен поворот — используйте два колена по 45°. |
Мнение эксперта (инженер ОВиК, стаж 15 лет): «Люди часто жалуются: «Мы поставили трубы, а воздух стоит». Начинаем разбираться — а оголовки приточной и вытяжной трубы выведены на одну высоту. Это грубейшая ошибка! Это создает «гидравлические качели». Вытяжная труба всегда должна быть выше приточной минимум на 1.5–2 метра по вертикали, иначе физика не сработает, и вы начнете задыхаться в собственном CO2».
Главное правило: Чтобы теплый отработанный воздух ушел, его место должен занять свежий холодный воздух. Поэтому одной трубы (дырки в потолке) недостаточно! Нужны две полноценные магистрали: Приток и Вытяжка.
Выбор материала: Почему только сталь?
В попытке сэкономить многие домовладельцы совершают фатальную ошибку: используют для вентиляции укрытий канализационные ПВХ-трубы (серые для помещений или рыжие для улицы). Аргументы понятны: «дешево, легко, не ржавеет».
Однако укрытие — это не ванная комната. Это сооружение двойного назначения, которое должно выдерживать экстремальные нагрузки. Использование пластика недопустимо по ряду инженерных причин.
Сравнительный анализ материалов для вентиляции укрытий
| Характеристика | Стальная труба (ГОСТ 10704) | Пластиковая труба (ПВХ/Рыжая) | Почему это важно? |
|---|---|---|---|
| Реакция на взрывную волну | Деформируется, но сохраняет целостность. Сталь пластична. Даже если трубу сплющит, щель для воздуха останется. | Лопается или крошится. При ударе в грунте пластик разлетается на осколки, мгновенно перекрывая канал землей. | При «прилете» рядом укрытие с пластиком станет герметичным гробом. |
| Огнестойкость | Не горит. Температура плавления стали ~1450-1500°C. | Плавится при 180-220°C. При горении выделяет фосген и диоксины (боевые отравляющие вещества). | Если снаружи пожар, пластик стечет внутрь горящей массой и отравит воздух. |
| Устойчивость к грызунам | Абсолютная. Прогрызть сталь невозможно. | Низкая. Крысы легко прогрызают ПВХ, чувствуя тепло из укрытия. | Грызуны — переносчики инфекций, недопустимые в убежище. |
| Герметичность соединений | 100% (Сварка). Монолитная конструкция. | Зависит от резинки. Резиновые уплотнители со временем ссыхаются. | Через стыки в укрытие могут просачиваться грунтовые воды и радон. |
Детальный разбор угроз:
1. Динамическая нагрузка (Ударная волна) Грунт — отличный проводник ударной волны. Даже если взрыв произошел в 50 метрах, земля «сыграет». Рыжая канализационная труба класса SN4 выдерживает лишь статическое давление грунта. При резком ударе (сдвиге пластов земли) она ведет себя как стекло. Стальная труба работает как армирующий стержень — она выдержит сдвиг и сохранит канал для дыхания.
2. Термическая ловушка Представьте, что выход вентиляции находится рядом с домом или сараем, который загорелся. Тяга в вентиляции работает как пылесос, затягивая дым.
- Сценарий с пластиком: Труба нагревается, плавится, схлопывается, перекрывая выход. Люди внутри остаются без притока воздуха в задымленном помещении.
- Сценарий со сталью: Металл нагревается, но сохраняет форму. Вы можете перекрыть заслонку изнутри, но канал останется рабочим, когда пожар утихнет.
3. Биологическая угроза Осенью грызуны ищут тепло. Пластиковая труба для крысы — не препятствие (резцы крысы имеют твердость 5.5 по шкале Мооса, а пластик — всего 2-3). Прогрызая трубу, они падают внутрь укрытия, погибают там и разлагаются, отравляя воздух трупным ядом, либо уничтожают запасы еды.
Мнение эксперта (Виталий, специалист по гражданской защите): «Мы инспектировали самодельные укрытия в области после деоккупации. Видели страшную картину: прилет во дворе, дом разрушен, но погреб цел. Однако люди внутри задохнулись. Почему? Потому что пластиковые вентканалы просто срезало сдвигом грунта на глубине метра. Вентиляция схлопнулась. Те, у кого стояли старые советские стальные трубы — выжили, потому что металл погнуло, но он не переломился».
Экспертный выбор: Только стальная круглая труба (электросварная или бесшовная). Это не переплата — это плата за гарантию того, что канал останется открытым в любой ситуации.

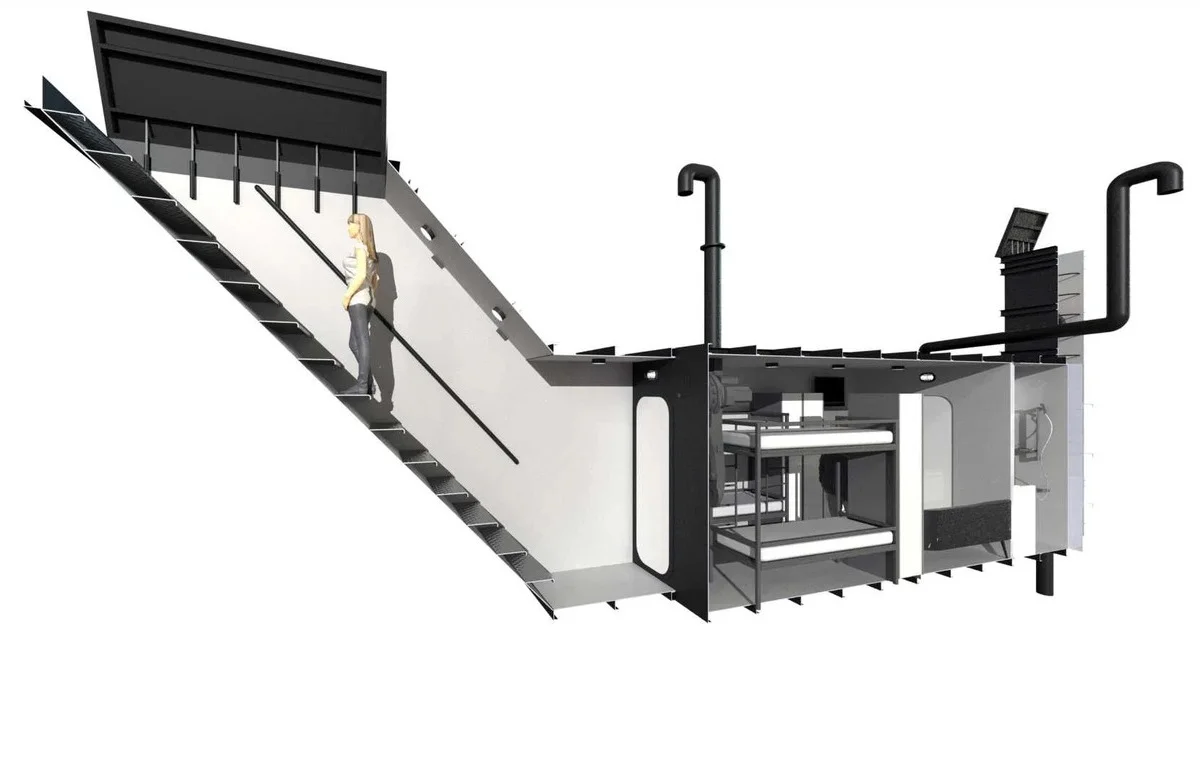

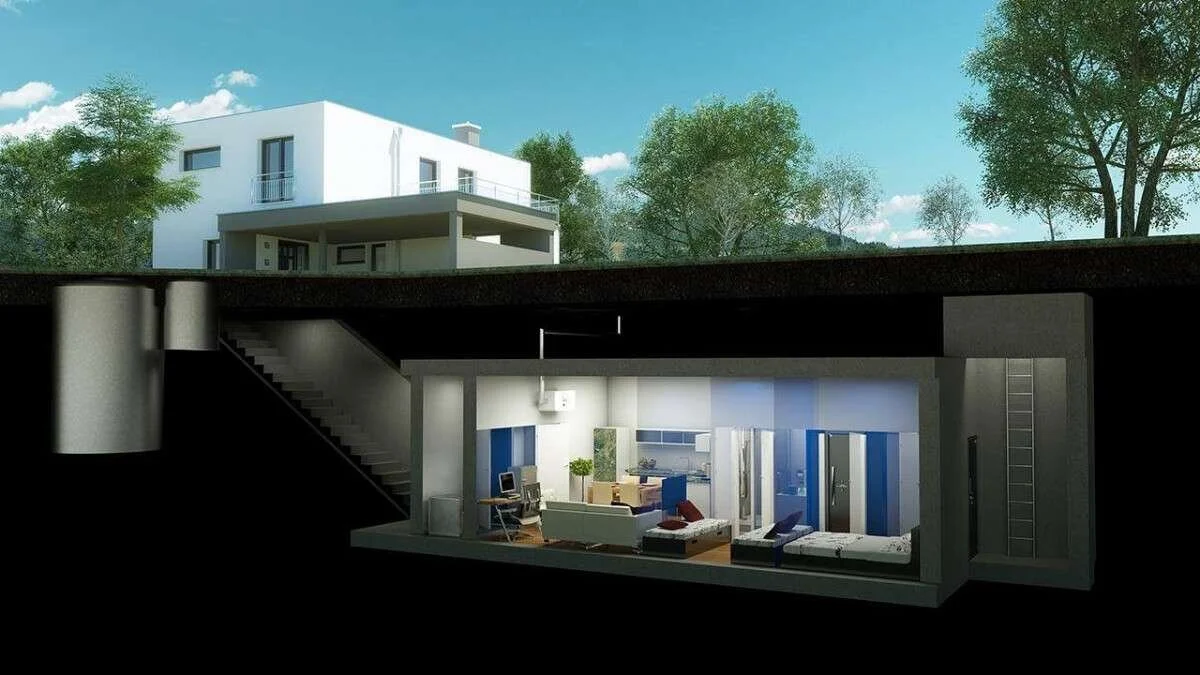

Схема монтажа: «Золотой стандарт» двух труб
Установка труб «на глаз» приведет к появлению зон застоя, где будет скапливаться углекислый газ. Для укрытия площадью до 20 м² единственно верной является диагональная схема.
1. Геометрия воздушного потока
Трубы должны быть максимально удалены друг от друга — в противоположных углах по диагонали помещения.
- Смысл: Свежий воздух заходит в одном углу, проходит через все помещение, собирая влагу и CO2, и уходит в противоположный угол.
- Ошибка: Если поставить трубы рядом (ближе 3 метров друг от друга), свежий воздух будет сразу засасываться в вытяжку, не проветривая помещение («короткое замыкание» потока).
2. Правило «Ветровой тени» (Критично важно)
Высота вытяжной трубы над крышей — это не эстетика, а физика. Если оголовок трубы попадет в зону ветровой тени (завихрений от конька крыши или соседнего дерева), тяга пропадет или опрокинется (дым пойдет в дом).
Требования к высоте вытяжной трубы:
- Если труба < 1.5 м от конька: Оголовок должен быть на 0.5 м выше конька.
- Если труба 1.5–3.0 м от конька: Оголовок может быть вровень с коньком.
- Если труба > 3.0 м от конька: Оголовок может быть ниже конька, но не ниже условной линии, проведенной под углом 10° от горизонта конька.

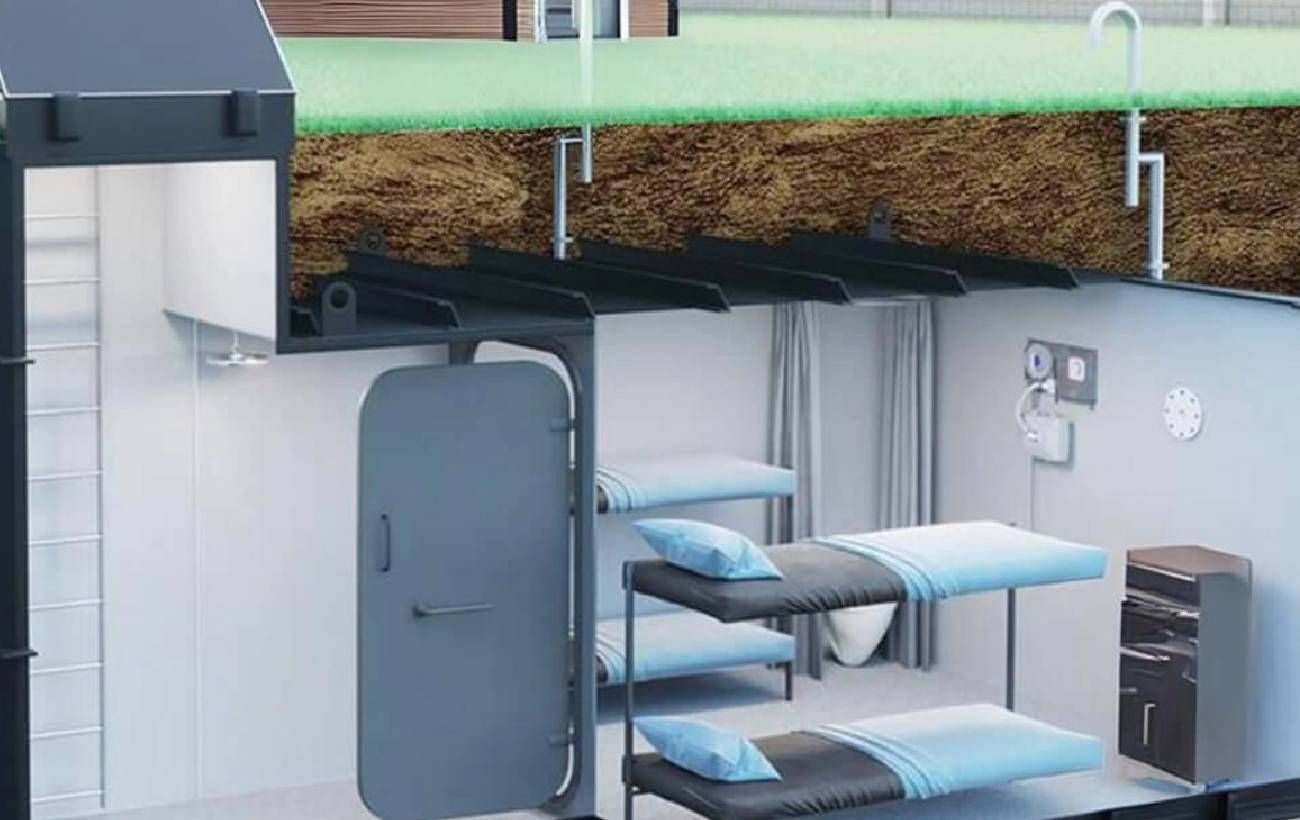

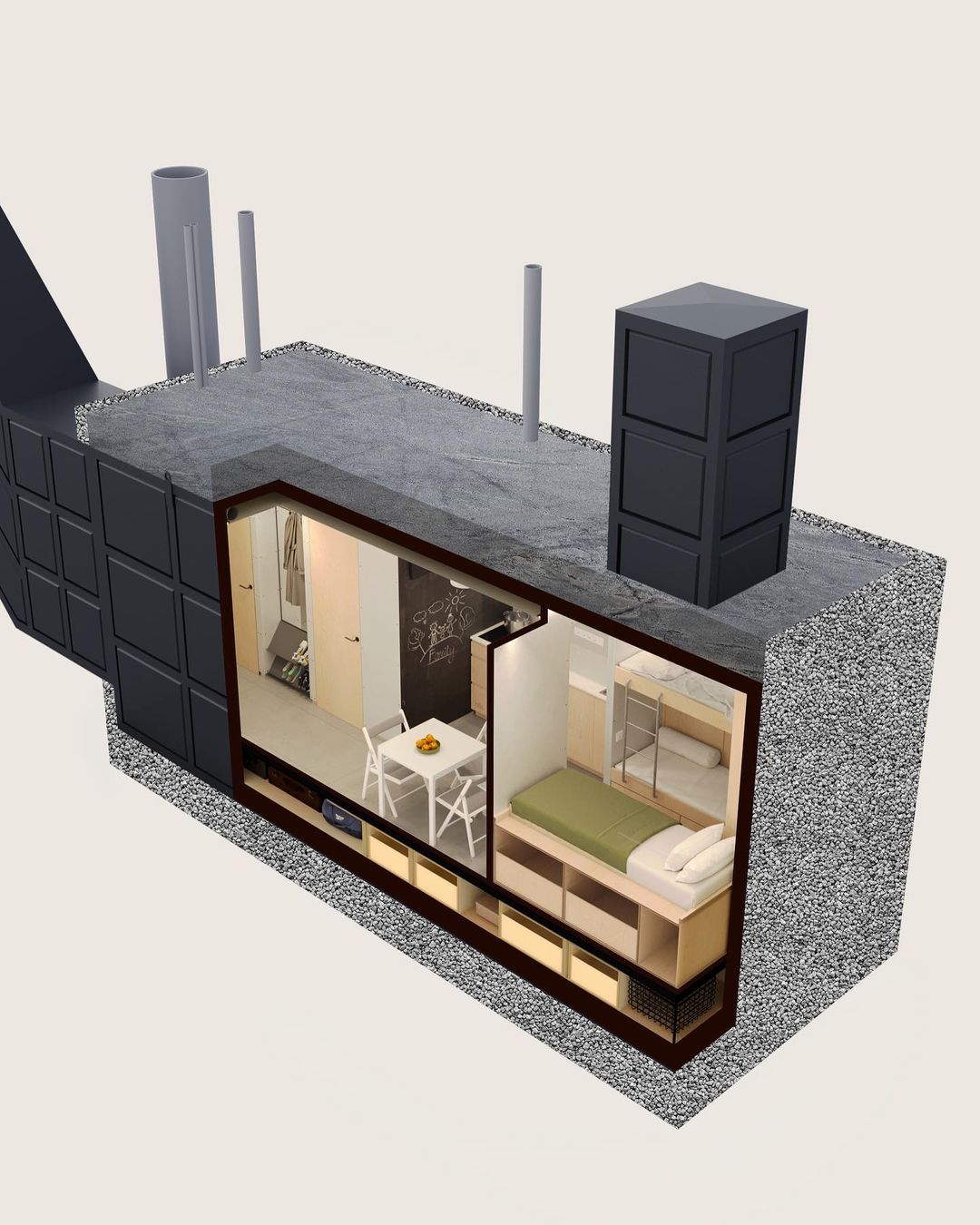

3. Технические параметры труб
| Параметр | Приточная труба | Вытяжная труба | Почему так? |
|---|---|---|---|
| Вход воздуха (внутри) | 20–50 см от пола | 10–15 см от потолка | Холодный воздух тяжелый, он должен заполнять объем снизу. Теплый воздух легкий — уходит сверху. |
| Выход воздуха (улица) | 50–100 см от земли | Выше конька крыши (min 2.5м от земли) | Забор воздуха должен быть ниже выброса, чтобы создать перепад давления. |
| Защита | Сетка от грызунов + «Колено» 90° вниз | Зонтик (дефлектор) + Утепление | Приток защищают от попадания дождя и снега. Вытяжку утепляют от конденсата. |
Расчет диаметра: Таблица подбора и нормы ДБН
Вопрос «хватит ли сотки?» (100 мм трубы) — самый опасный. Недостаточное сечение приведет к гипоксии (кислородному голоданию) людей внутри. В Украине нормы вентиляции убежищ (ДБН В.2.2.5-97) требуют подачи 2.5 м³/час воздуха на 1 человека в режиме естественной вентиляции (минимум).
Упрощенная формула сечения
Для грубой оценки используется правило: 26 см² сечения трубы на каждый 1 м² пола.
Однако, мы рекомендуем подбирать трубу, исходя из объема помещения и количества людей.
Таблица подбора стальной трубы для укрытий
| Площадь укрытия | Кол-во людей (max) | Рекомендуемый диаметр трубы (мм) | Площадь сечения (см²) | Примечание эксперта «Стиллар» |
|---|---|---|---|---|
| Погреб 4–6 м² | 2–3 чел. | Ø 108 мм (или 2 шт. по Ø 89) | ~81 см² | Минимальный стандарт. Одной трубы 108 мм на пределе, лучше ставить 108 мм на приток и 108 мм на вытяжку. |
| Укрытие 8–12 м² | 4–6 чел. | Ø 133 мм | ~126 см² | Золотая середина для семьи. Обеспечивает хороший запас тяги. |
| Бункер 15–20 м² | 8–10 чел. | Ø 159 мм | ~186 см² | Профессиональный стандарт. Труба такого диаметра не засоряется паутиной и инеем. |
| Более 25 м² | > 12 чел. | 2 трубы по Ø 159 мм | ~372 см² | Для больших помещений одной точки вытяжки мало, ставят две системы по диагоналям. |
Важно: Диаметр вытяжной трубы никогда не должен быть меньше диаметра приточной. В идеале они равны. Если вытяжка будет уже (например, приток 159 мм, а вытяжка 100 мм), возникнет воздушная пробка, и воздух перестанет поступать.
Круглая или Квадратная?
Для вентиляции круглая труба (ГОСТ 10704) всегда лучше квадратной (профильной).
- Аэродинамика: В углах квадратной трубы (например, 100х100) создаются завихрения, которые снижают тягу на 10–15%.
- Шум: Круглая труба меньше «гудит» при сильном ветре.
- Обслуживание: Чистить круглую трубу от сажи или паутины ершиком намного проще.
Технические нюансы, о которых молчат в интернете
Как эксперты по металлу, мы знаем слабые места конструкций. Вот что нужно учесть, чтобы не переделывать:
- Утепление вытяжки (Обязательно!) Та часть металлической трубы, которая проходит через холодную зону (грунт, улицу), должна быть утеплена.
- Почему: Теплый воздух из укрытия, касаясь ледяного металла, мгновенно превращается в воду (конденсат), а зимой — в ледяную пробку (куржак). Пробка перекроет воздух за 2-3 морозных дня.
- Чем: Минвата + кожух, или готовые «сэндвич» решения.
- Защита от осадков и врагов На оголовки труб обязательно привариваются «зонтики» (грибки) от дождя. Внутри оголовка нужно вварить металлическую сетку (ячейка 10х10 мм), чтобы внутрь не попали гранаты, мусор или мелкие животные.
- Заслонки (Шиберы) Внутри укрытия на обе трубы (и приток, и вытяжку) нужно приварить или установить поворотные заслонки. В сильные морозы (-20°C) тяга может быть слишком сильной, выхолаживая помещение. Заслонкой вы сможете регулировать поток.
- Сбор конденсата Даже с утеплением немного конденсата будет. Вытяжную трубу лучше делать не строго вертикально в потолок, а через тройник с «карманом» и краником внизу. Тогда вода будет стекать в стакан, а не вам на голову.
Марки стали: Что покупать в «Стиллар»?
Для вентиляционных каналов под землей мы рекомендуем использовать:
- Трубы стальные электросварные (ГОСТ 10704 / ДСТУ 8943): Идеальное соотношение цены и прочности.
- Диаметры: 108 мм, 127 мм, 133 мм, 159 мм.
- Толщина стенки: Рекомендуем от 3.0 до 4.5 мм. Тонкостенные (1.5–2 мм) быстрее проржавеют в грунте.
- Трубы ВГП (Водогазопроводные): Для приточных стояков малого диаметра.
- Диаметры: Ду 80 (89 мм), Ду 100 (108 мм).
Все трубы изготовлены из стали марок Ст3, Ст10 или Ст20. Они отлично свариваются любым бытовым инвертором, что позволяет легко монтировать повороты, колена и грибки прямо на месте.
Резюме: Безопасность — это не место для экономии
Вентиляция в укрытии — это ваша система жизнеобеспечения. Она должна работать, даже если мир снаружи погрузится во тьму.
Типичная ошибка: Купить на рынке б/у трубу с тонкими стенками или пластик, закопать на 2 метра, а через год обнаружить, что трубу раздавило грунтом, и вентиляции нет. Раскапывать убежище заново — это титанический труд.
