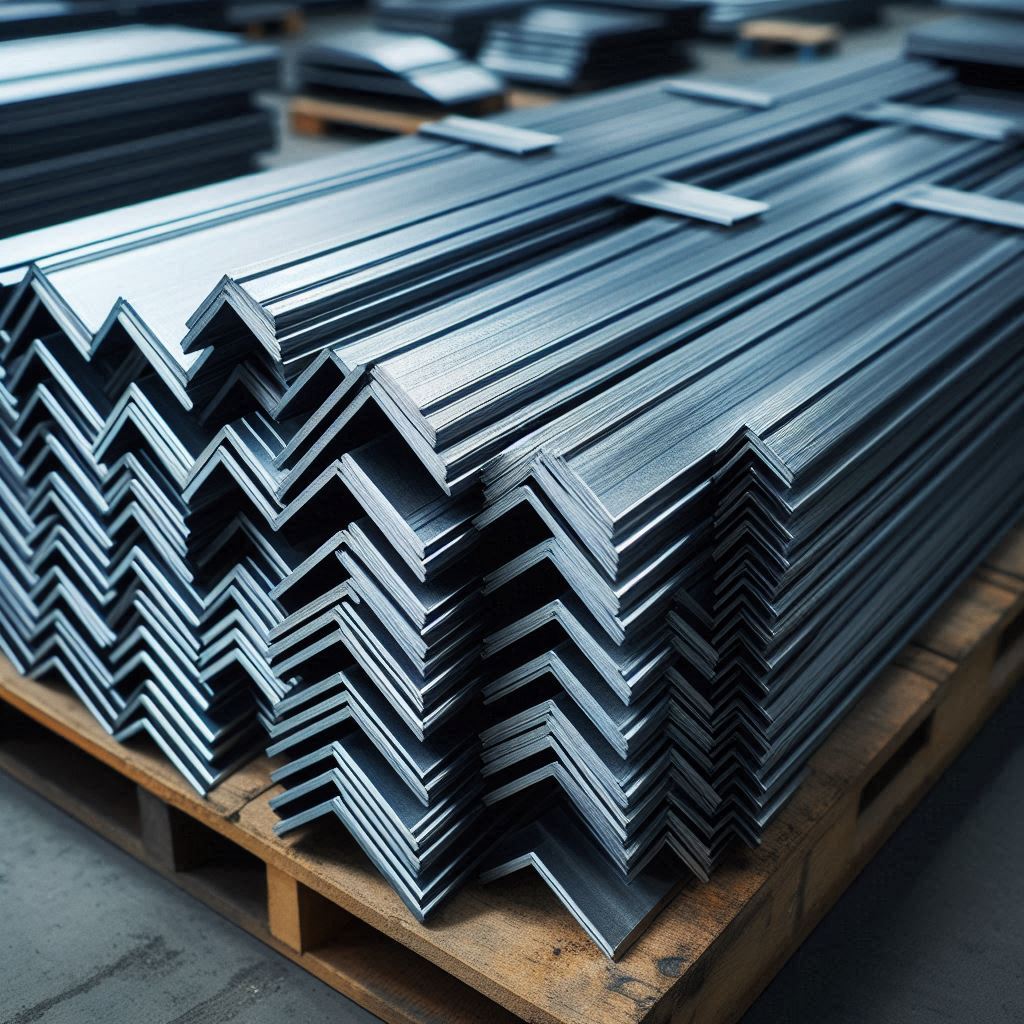

Стальной уголок – один из самых универсальных и востребованных элементов в частном строительстве. Стеллажи в гараже, каркасы для рабочих столов, опорные рамы, перемычки над небольшими проемами – его применение кажется простым и интуитивно понятным. Однако именно в этой кажущейся простоте и кроется главная опасность. Выбор уголка «на глаз» или по принципу «чем толще, тем лучше» часто приводит либо к неоправданному перерасходу средств, либо, что гораздо хуже, к недостаточной прочности конструкции. Прогнувшийся стеллаж, «играющая» рама или, не дай бог, разрушившаяся опора – все это следствие игнорирования базовых инженерных расчетов. Эта статья – это детальное руководство, которое научит вас подходить к выбору уголка как профессионал, понимать физику его работы и выполнять проверочные расчеты, чтобы ваши конструкции были не только функциональными, но и абсолютно безопасными.
Анатомия стального уголка: почему это не просто балка?
Прежде чем приступать к расчетам, необходимо понять, как именно работает уголок под нагрузкой. В отличие от симметричных профилей (квадратная труба, двутавр), уголок является несимметричным профилем. Это его ключевая особенность, которая усложняет его поведение под нагрузкой.
- Главные оси инерции (X, Y): Это оси, проходящие через центр тяжести сечения параллельно полкам. Относительно этих осей уголок обладает наибольшей жесткостью.
- Минимальная ось инерции (U): Это ось, относительно которой уголок обладает наименьшей жесткостью. Она проходит под углом к полкам. Если нагрузка приложена нестрого вертикально или горизонтально, уголок будет стремиться изогнуться именно в направлении этой оси.
Ключевые технические характеристики из сортамента (ДСТУ 2251 / ГОСТ 8509 для равнополочного уголка):
- Момент инерции (I, см⁴): Главная характеристика, определяющая жесткость профиля, то есть его способность сопротивляться прогибу. Чем дальше металл разнесен от центральной оси, тем выше момент инерции.
- Момент сопротивления (W, см³): Геометрическая характеристика, напрямую связывающая изгибающий момент с напряжением в металле. Используется для расчета на прочность.
- Радиус инерции (i, см): Используется для расчета на устойчивость сжатых элементов (стоек).
Экспертный совет: Всегда располагайте уголок так, чтобы основная нагрузка действовала вдоль одной из главных осей (X или Y). Это позволит использовать его прочность максимально эффективно.

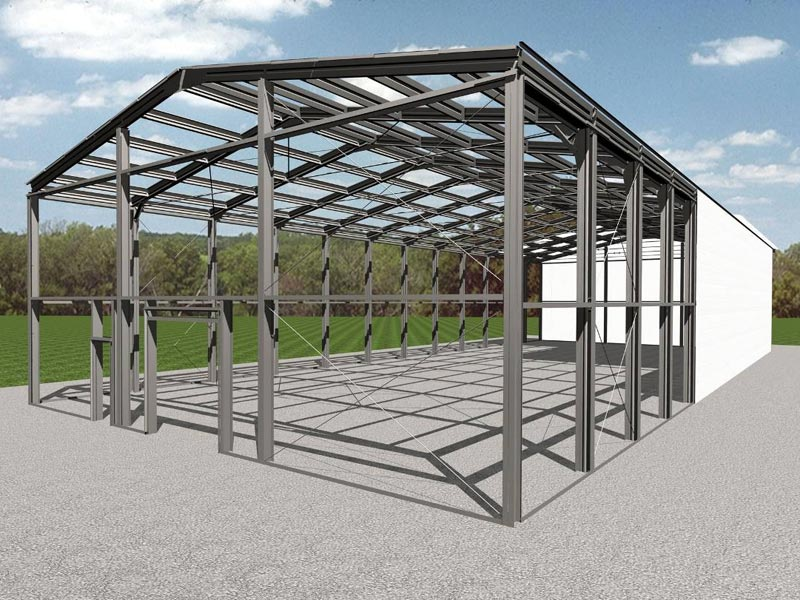

Три кита надежности: Прочность, Жесткость и Устойчивость
Любая опорная конструкция, будь то полка или стойка, должна удовлетворять трем основным условиям. Игнорирование хотя бы одного из них недопустимо.
1. Расчет на прочность (не сломается ли?)
Этот расчет гарантирует, что напряжения в самой нагруженной точке уголка не превысят предел прочности материала. Для этого вычисляется максимальный изгибающий момент от нагрузки и определяется требуемый момент сопротивления сечения. Затем по таблице сортамента подбирается уголок, чей момент сопротивления (W) равен или больше требуемого.
2. Расчет на жесткость (не прогнется ли слишком сильно?)
Этот расчет гарантирует, что прогиб конструкции под нагрузкой не будет чрезмерным. Часто именно этот параметр является определяющим, а не прочность. Уголок может быть достаточно прочным, чтобы не сломаться, но прогибаться так, что пользоваться конструкцией будет невозможно.
Проверка заключается в сравнении фактического прогиба с предельно допустимым. Предельный прогиб, согласно ДБН В.1.2-2:2006 «Навантаження і впливи», составляет долю от длины пролета (L). Например:
- для балок перекрытий – L/250
- для прогонов и элементов кровли – L/200
- для полок стеллажей, не влияющих на внешний вид – L/150
3. Расчет на устойчивость (не выгнется ли дугой?)
Этот расчет критически важен для элементов, работающих на сжатие (например, вертикальные стойки стеллажа). Длинный и тонкий стержень под сжимающей нагрузкой может потерять устойчивость и изогнуться задолго до того, как напряжение в нем достигнет предела прочности.
Этот расчет достаточно сложен и обычно выполняется инженерами. Для частного строительства главное правило – избегать использования очень длинных и тонких уголков в качестве одиночных сжатых стоек. Для этих целей лучше подходит профильная труба.
Практический пример: Расчет уголка для полки в гараже
Давайте на конкретном примере пройдем все шаги и выберем уголок для полки.
Исходные данные:
- Длина полки (пролет L): 1.8 метра.
- Опирание: Шарнирное по краям (уголок лежит на кронштейнах).
- Нагрузка: Распределенная, 100 кг на погонный метр (инструменты, запчасти).
- Материал: Сталь Ст3сп/пс.
- Допустимый прогиб: Примем L/150.
Шаг 1. Сбор нагрузок
Сначала определяем нормативную нагрузку (100 кг/м), а затем умножаем ее на коэффициент надежности (для временных нагрузок он равен 1.2), чтобы получить расчетную нагрузку для проверки прочности.
Шаг 2. Предварительный подбор по прочности
Исходя из расчетной нагрузки и длины пролета, вычисляем максимальный изгибающий момент. Затем, зная сопротивление стали, определяем требуемый момент сопротивления сечения. Для наших условий он составляет 1.98 см³.
Заглядываем в таблицу сортамента (ДСТУ 2251) и ищем уголок с моментом сопротивления (Wₓ) не меньше этого значения. Нам подходят:
- Уголок 32х32х4 мм (Wₓ = 2.11 см³).
- Уголок 40х40х3 мм (Wₓ = 2.49 см³).
Предварительно выбираем уголок 32х32х4 мм как минимально достаточный по прочности.
Шаг 3. Проверка по жесткости (самый важный этап!)
Теперь нужно проверить, не будет ли выбранный уголок слишком сильно прогибаться.
- Определяем предельно допустимый прогиб: 1800 мм / 150 = 12 мм.
- Выполняем расчет фактического прогиба для уголка 32х32х4 мм под нашей нормативной нагрузкой. Расчет, учитывающий длину, нагрузку, модуль упругости стали и момент инерции уголка (Iₓ = 3.38 см⁴ из сортамента), показывает, что фактический прогиб составит 20.2 мм.
- Сравниваем: фактический прогиб (20.2 мм) значительно больше допустимого (12 мм).
Вывод: Уголок 32х32х4 мм по прочности проходит, но по жесткости – нет. Полка будет сильно провисать.
Шаг 4. Окончательный подбор уголка
Нам нужен уголок с большим моментом инерции (Iₓ), чтобы уменьшить прогиб. Пробуем следующий размер.
- Возьмем уголок 40х40х4 мм:
- Из сортамента его момент инерции Iₓ = 6.66 см⁴.
- Пересчитываем прогиб:
- Расчет показывает, что фактический прогиб для этого уголка составит 10.2 мм.
- Сравниваем: Фактический прогиб (10.2 мм) меньше допустимого (12 мм).
Вывод: Уголок 40х40х4 мм удовлетворяет обоим условиям – и прочности, и жесткости.
Окончательный выбор для нашей полки – равнополочный уголок не менее 40х40х4 мм.

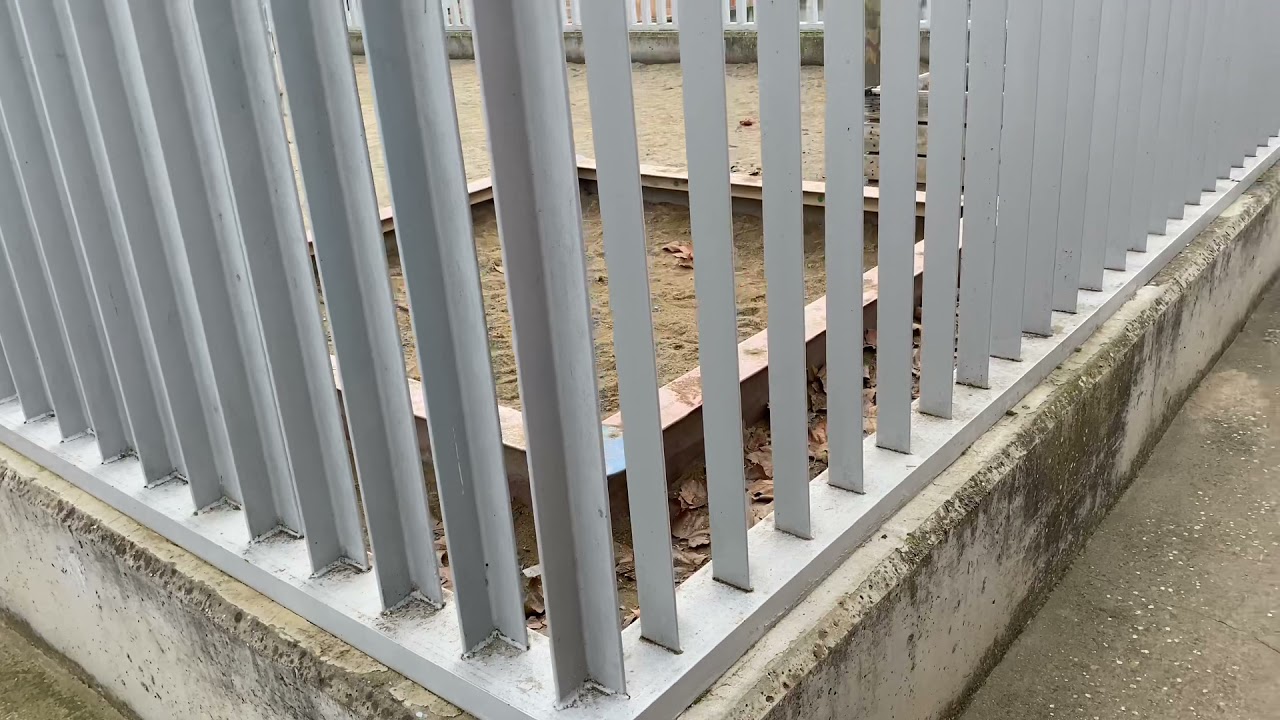

Влияние длины и толщины: практические выводы
- Длина (пролет): Это самый критичный параметр. Прогиб балки растет пропорционально длине в четвертой степени. Это означает, что при увеличении длины полки в 2 раза, ее прогиб при той же нагрузке увеличится в 16 раз! Поэтому для длинных пролетов требуются уголки значительно большего сечения.
- Толщина: Увеличение толщины полки уголка значительно повышает его характеристики. Сравним:
- Уголок 50х50х3 мм: момент инерции Iₓ = 9.9 см⁴.
- Уголок 50х50х5 мм: момент инерции Iₓ = 15.7 см⁴ (жесткость выше в 1.6 раза).
- Парные уголки: Для серьезных нагрузок (например, перемычка над дверным проемом) часто используют два уголка, сваренных вместе в виде коробчатого сечения (квадратной трубы). Это многократно увеличивает момент инерции и жесткость конструкции.
Распространенные ошибки и как их избежать
- Игнорирование проверки на жесткость. Самая частая ошибка. Конструкция не ломается, но сильно прогибается, делая ее нефункциональной.
- Неправильное расположение уголка. Установка уголка так, что нагрузка действует между осями X и Y, приводит к его изгибу с кручением, что значительно снижает несущую способность.
- Использование гнутого уголка вместо горячекатаного. Гнутый уголок (изготовлен из полосы) имеет скругленный угол и внутренние напряжения, он менее прочен и предназначен для легких, неответственных конструкций. Для несущих элементов используется только горячекатаный.
- Экономия на толщине. Как показал расчет, разница в 1 мм толщины может кардинально изменить поведение конструкции.
- Отсутствие связей. Длинные балки из одиночных уголков необходимо связывать между собой планками, чтобы предотвратить их потерю устойчивости из плоскости изгиба.
Как рассчитать толщину и длину уголка? От теории к практике с надежным партнером
Расчет и выбор уголка для опорных конструкций – это инженерная задача, где нельзя полагаться на интуицию. Мы убедились, что проверка на жесткость (прогиб) часто является более строгим и определяющим критерием, чем проверка на прочность. Использование официальных данных из сортамента и понимание принципов работы конструкции позволяют избежать грубых ошибок и создать действительно надежное сооружение.
