Монолитное железобетонное перекрытие – это сердце и скелет современного частного дома. Оно обеспечивает жесткость всей конструкции, служит основанием для полов, потолком для нижнего этажа и позволяет реализовывать свободные планировки. Однако его надежность и долговечность напрямую зависят от того, что скрыто внутри – от грамотно спроектированного и собранного арматурного каркаса. Экономия на диаметре, неверный шаг, неправильное соединение узлов или, что еще хуже, непонимание физики работы плиты – это путь к необратимым последствиям: от появления неэстетичных трещин и прогибов, ощущаемых при ходьбе, до угрозы обрушения. Эта статья – это детальное инженерное руководство, в котором мы подробно разберем, как правильно выбрать и уложить арматуру в монолитную плиту перекрытия, чтобы она стала надежной опорой вашего дома на многие десятилетия.
Принцип работы монолитного перекрытия: почему это не просто ровный пол?
С точки зрения строительной механики, монолитное перекрытие – это сложная плита, работающая на изгиб в двух направлениях. Она опирается на несущие стены или колонны и под действием нагрузок (собственный вес, вес стяжки, перегородок, мебели, людей) прогибается, подобно натянутому батуту.
Этот прогиб вызывает сложные напряжения в теле бетона:
- В центре пролета плиты (вдали от стен) нижняя часть растягивается, а верхняя – сжимается. Здесь возникают положительные изгибающие моменты.
- Над опорами (стенами, колоннами) картина обратная: из-за защемления краев плита выгибается, и теперь уже верхняя часть растягивается, а нижняя сжимается. Здесь возникают отрицательные изгибающие моменты.
Поскольку бетон превосходно работает на сжатие (класс бетона C20/25, популярный в частном строительстве, имеет расчетное сопротивление сжатию Rb=14.5 МПа), но практически не сопротивляется растяжению (его расчетное сопротивление растяжению Rbt всего около 1.05 МПа), вся задача по восприятию растягивающих усилий ложится на арматуру.
- В пролете плиты основную работу выполняет нижняя арматурная сетка.
- Над опорами основную работу выполняет верхняя арматурная сетка.
Игнорирование этого принципа и, как следствие, неправильное армирование приопорных зон – одна из самых частых и опасных ошибок в частном строительстве.
Выбор правильной арматуры: безальтернативный стандарт по ДБН
Для несущих конструкций, работающих на изгиб, таких как плиты перекрытия, украинские строительные нормы (ДБН В.2.6-98:2009) и инженерная практика предполагают использование только одного типа арматуры.
Стальная арматура класса А500С (согласно ДСТУ 3760:2019)
Это горячекатаная рифленая сталь периодического профиля, специально предназначенная для армирования железобетонных конструкций.
- Ключевое преимущество – высокий модуль упругости (E ≈ 200 ГПа). Это обеспечивает высокую жесткость плиты, минимизирует ее прогибы под нагрузкой и гарантирует, что ширина раскрытия трещин в бетоне не превысит допустимые нормы (0.3-0.4 мм).
- Надежность и предсказуемость: Все методики расчета железобетонных конструкций основаны на совместной работе бетона и именно стальной арматуры.
- Пластичность: Позволяет гнуть на стройплощадке дополнительные элементы усиления (П-образные стержни, «лягушки»).
Почему нельзя использовать композитную (стеклопластиковую) арматуру для перекрытий? Низкий модуль упругости композитной арматуры (E ≈ 45-55 ГПа) приведет к недопустимым прогибам плиты. Даже если плита не разрушится под нагрузкой, она будет сильно «зыбиться» при ходьбе, а на потолке нижнего этажа со временем появятся многочисленные трещины. Кроме того, создание правильных узлов опирания с композитной арматурой практически невозможно на стройплощадке. Использование композитной арматуры в плитах перекрытия – прямое нарушение строительных норм и технологий.
Схема армирования монолитного перекрытия: от общего к частному
Рассмотрим армирование стандартной монолитной плиты толщиной 160-200 мм с пролетами до 6 метров, опирающейся по контуру на несущие стены.
1. Фоновое (основное) армирование

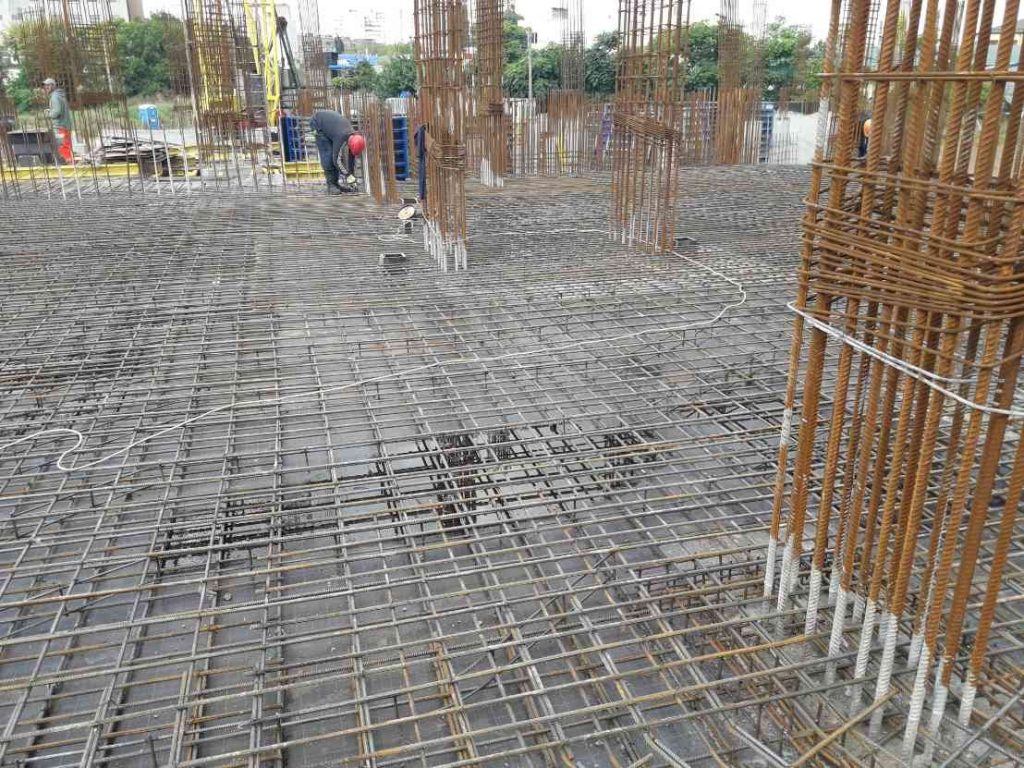

Это основной арматурный каркас, который состоит из двух сеток – верхней и нижней.
- Нижняя рабочая сетка:
- Назначение: Воспринимает основные растягивающие усилия в пролете плиты.
- Диаметр арматуры: 10-12 мм. Для пролетов до 4-5 м обычно достаточно ⌀ 10 мм, для пролетов 5-6 м – ⌀ 12 мм.
- Шаг стержней (размер ячейки): 150х150 мм или 200х200 мм. Шаг 200 мм является достаточным для большинства частных домов и более экономичным по расходу металла.
- Верхняя конструктивная сетка:
- Назначение: Воспринимает усадочные и температурные напряжения, предотвращает растрескивание верхней зоны бетона, служит каркасом для крепления дополнительного усиления.
- Диаметр арматуры: 8-10 мм.
- Шаг стержней: 200х200 мм.
2. Дополнительное (усиливающее) армирование
Это та часть армирования, которой часто пренебрегают, но именно она обеспечивает надежность плиты в самых нагруженных местах.
- Усиление приопорных зон (верхняя сетка):
- Назначение: Восприятие растягивающих усилий в верхней зоне плиты над несущими стенами.
- Исполнение: Между стержнями основной верхней сетки укладываются дополнительные стержни того же или большего диаметра (например, если основная верхняя сетка из ⌀ 8, то усиление из ⌀ 8 или ⌀ 10).
- Длина стержней усиления: Они должны заходить от стены вглубь плиты на 1/4 длины пролета (L/4). Пример: для пролета 6 м стержни усиления должны иметь длину 1.5 м.
- Шаг: Стержни усиления укладываются с тем же шагом, что и основная сетка (200 мм), в результате чего шаг арматуры в приопорной зоне уменьшается вдвое (до 100 мм).
- Усиление проемов (для лестниц, дымоходов):
- Назначение: Компенсация ослабления плиты и предотвращение появления трещин в углах проема.
- Исполнение: По периметру проема (как в верхней, так и в нижней сетке) укладываются дополнительные стержни диаметром не меньше диаметра основной рабочей арматуры (т.е. 10-12 мм). Также по углам проема по диагонали укладываются стержни длиной 50-70 см.
3. Технические детали сборки каркаса
- Защитный слой бетона: Минимальное расстояние от арматуры до опалубки.
- Снизу плиты: 20-25 мм.
- Сверху плиты: 20-25 мм.
- С боков (торцы плиты): 30-40 мм.
- Для обеспечения нижнего защитного слоя используются пластиковые фиксаторы «стульчики». Их устанавливают с шагом 60-80 см в шахматном порядке.

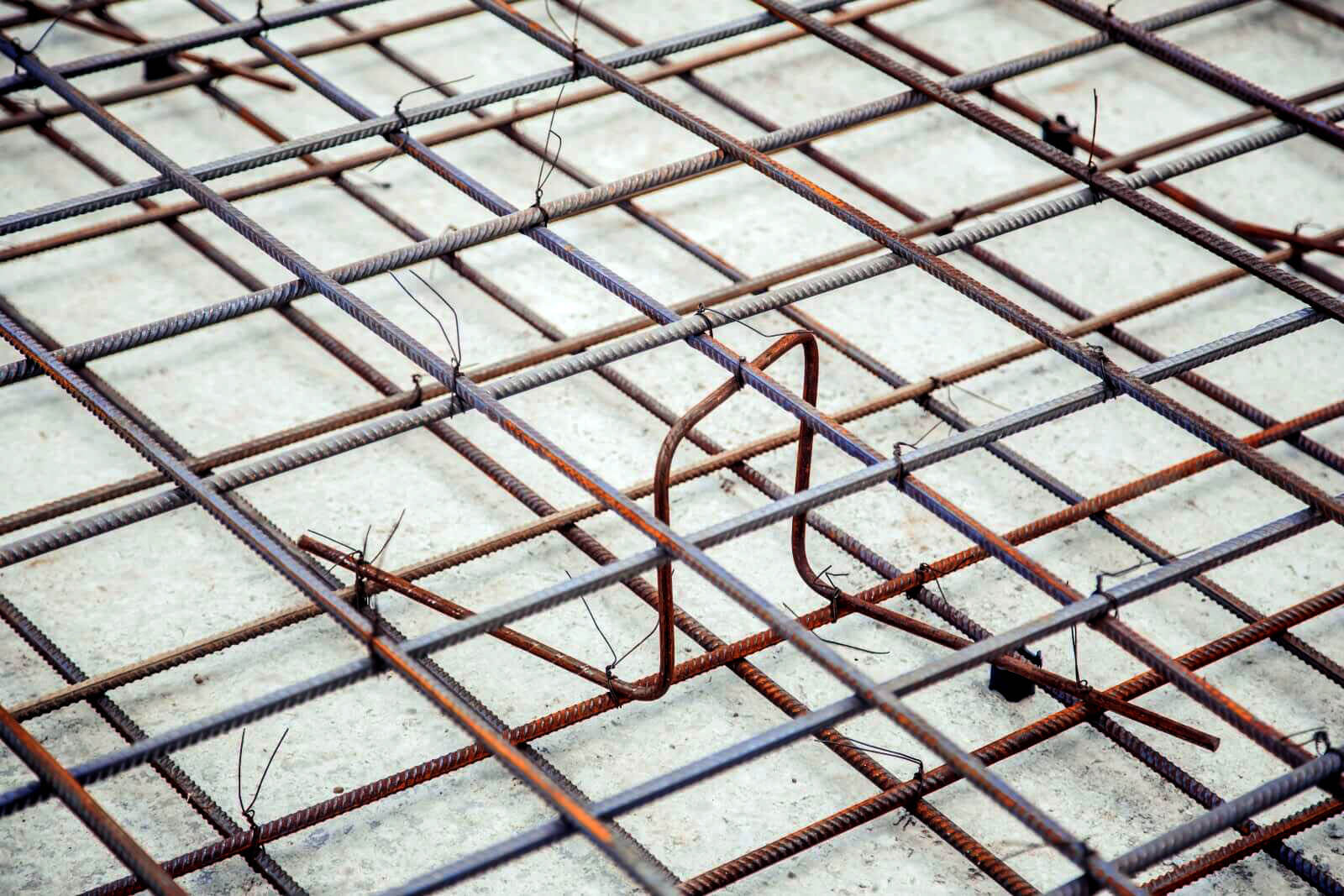

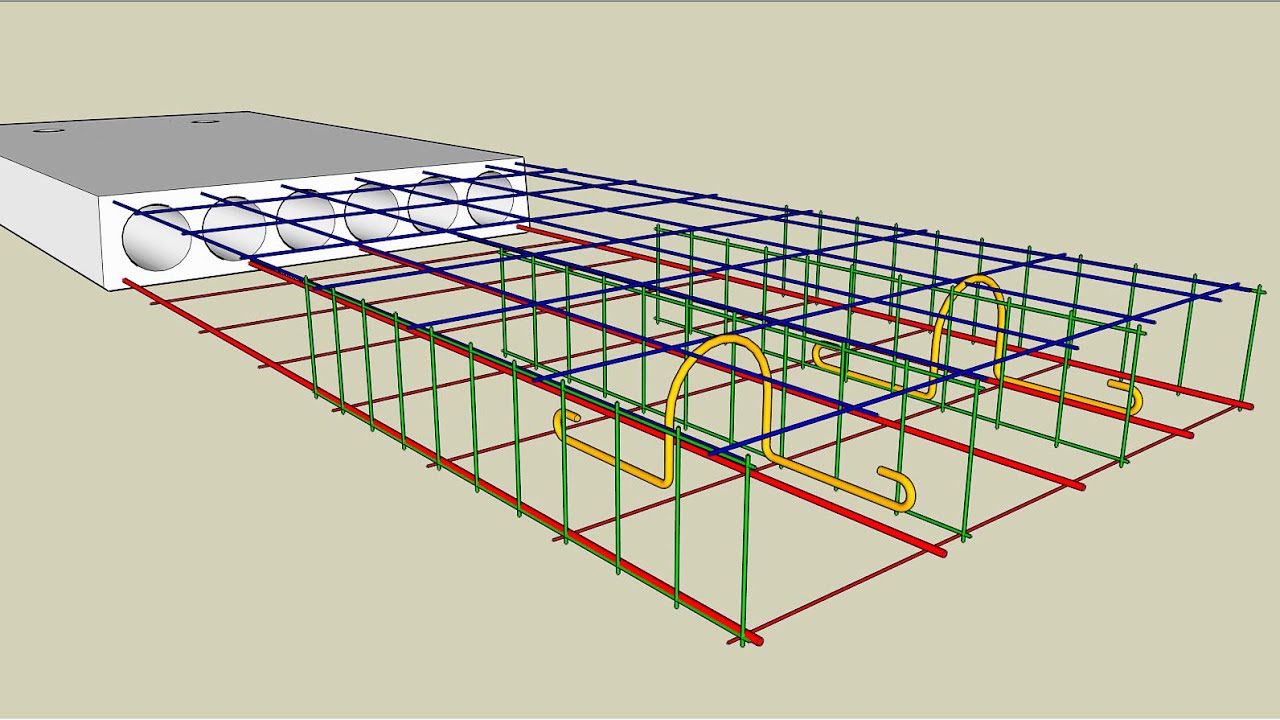

- Фиксация расстояния между сетками: Для удержания верхней сетки на проектной высоте используются специальные поддерживающие каркасы – «лягушки». Они изготавливаются из арматуры ⌀ 8-10 мм и устанавливаются с шагом 60-80 см в шахматном порядке.
- Длина нахлеста стержней: Если длины одного хлыста арматуры (обычно 11.7 м) не хватает, стержни соединяют внахлест. Длина перехлеста для арматуры А500С должна быть не менее 40 диаметров. Пример: для ⌀ 12 мм нахлест составит 12 * 40 = 480 мм, округленно 500 мм. Нахлесты в соседних рядах должны располагаться «вразбежку».
- Анкеровка в стенах: Края арматуры плиты должны надежно заделываться (анкериться) в несущие стены на глубину не менее 150-250 мм (в зависимости от материала стены).
Расчет нагрузки: пример для частного дома
Чтобы понять, откуда берутся диаметры и шаги, проведем упрощенный сбор нагрузок на 1 м² перекрытия согласно ДБН В.1.2-2:2006 «Навантаження і впливи».
- Постоянные (мертвые) нагрузки:
- Собственный вес плиты (толщина 180 мм): 0.18 м * 2500 кг/м³ (удельный вес железобетона) = 450 кг/м².
- Вес цементно-песчаной стяжки (толщина 50 мм): 0.05 м * 2000 кг/м³ = 100 кг/м².
- Вес напольного покрытия (плитка с клеем): ~25 кг/м².
- Вес ненесущих перегородок (например, из газобетона D500 толщиной 100 мм): Вес 1 м.п. такой стены ~75 кг. Если на комнату 20 м² приходится 8 м.п. перегородок, то распределенная нагрузка составит (8 * 75) / 20 = 30 кг/м².
- Итого постоянная нагрузка: 450 + 100 + 25 + 30 = 605 кг/м².
- Временные (полезные) нагрузки:
- Для жилых помещений ДБН устанавливает нормативную нагрузку 1.5 кПа, что равно 150 кг/м².
- Полная расчетная нагрузка:
- К нагрузкам применяются коэффициенты надежности (1.1 для собственного веса, 1.2-1.3 для остальных). Упрощенно, полная нагрузка составит (605 * 1.15) + (150 * 1.2) ≈ 875 кг/м².
- Именно на эту нагрузку и рассчитывается требуемое сечение арматуры в плите.
Частые и критические ошибки при армировании перекрытий
- Армирование в одну сетку. Фатальная ошибка. Такая плита не способна выдерживать изгибающие нагрузки и крайне опасна.
- Отсутствие дополнительного верхнего армирования над опорами. Приведет к появлению трещин на потолке вдоль стен.
- Неправильное расположение сеток. Например, укладка рабочей (нижней) сетки слишком высоко, ближе к центру плиты, что многократно снижает ее эффективность.
- Отсутствие «лягушек». Верхняя сетка прогибается под весом бетона и людей, в итоге оба пояса армирования оказываются внизу плиты.
- Экономия на защитном слое. Использование обломков кирпича вместо фиксаторов. Приводит к тому, что арматура оказывается у поверхности, что недопустимо.
- Неправильное армирование проемов. Приводит к образованию диагональных трещин от углов проема.
- Использование композитной арматуры. Недопустимые прогибы и зыбкость перекрытия.
Чек-лист перед бетонированием: детальная проверка готовности
Это финальный и самый ответственный этап контроля перед тем, как будет залит бетон. Ошибки, допущенные до этого момента, исправить будет практически невозможно. Пройдитесь по каждому пункту с максимальным вниманием.
- Проверка опалубки:
- Геометрия и уровень: Опалубка должна быть выставлена строго по горизонтальному уровню, быть герметичной и надежно закрепленной.
- Чистота: Убедитесь, что на опалубке нет мусора, грязи, снега или льда.
- Проверка арматурного каркаса:
- Диаметры и шаги: Проверьте рулеткой соответствие диаметров и шага арматуры проекту.
- Вязка: Все пересечения стержней должны быть связаны вязальной проволокой (минимум 50% пересечений).
- Усиление: Убедитесь в наличии всех элементов дополнительного армирования: стержни над опорами, по периметру, вокруг проемов.
- Фиксаторы: Проверьте наличие и правильность установки пластиковых фиксаторов «стульчики» и «лягушек».
- Жесткость: Каркас должен быть жестким, не прогибаться под весом человека.
- Чистота: Арматура должна быть чистой, без грязи, масла, льда.
- Подготовка к приему бетона:
- Оборудование: Убедитесь в наличии и работоспособности глубинного вибратора.
- Доступ и логистика: Продумайте пути подачи бетона. Идеальный вариант – использование бетононасоса.
Заключение: от теории к практике с надежным партнером
Монолитное перекрытие – это сложная инженерная конструкция, требующая безупречного исполнения. Мы убедились, что его долговечность и безопасность на 90% зависят от грамотно собранного арматурного каркаса. Запомните ключевые принципы: использование стальной арматуры класса А500С, обязательное наличие двух арматурных поясов, правильное усиление приопорных зон и проемов, а также строгое соблюдение защитных слоев.
