Монолитное перекрытие по профилированному листу – это современная и все более популярная технология в частном строительстве Украины. Она привлекает застройщиков скоростью монтажа, меньшим весом конструкции по сравнению с классической монолитной плитой и отсутствием необходимости в сплошной дорогостоящей опалубке. Однако за этими преимуществами скрывается сложная инженерная работа, где профлист – это не просто «корыто» для бетона, а полноценный конструктивный элемент. Непонимание физики работы такой композитной плиты и ошибки в армировании неизбежно приводят к катастрофическим последствиям: появлению трещин, недопустимым прогибам, нарушению работы коммуникаций и, в худшем случае, к угрозе безопасности всего здания. Эта статья – это детальное инженерное руководство, в котором мы подробно разберем, как правильно выбрать компоненты и выполнить армирование перекрытия по профлисту, чтобы оно было прочным, надежным и долговечным.

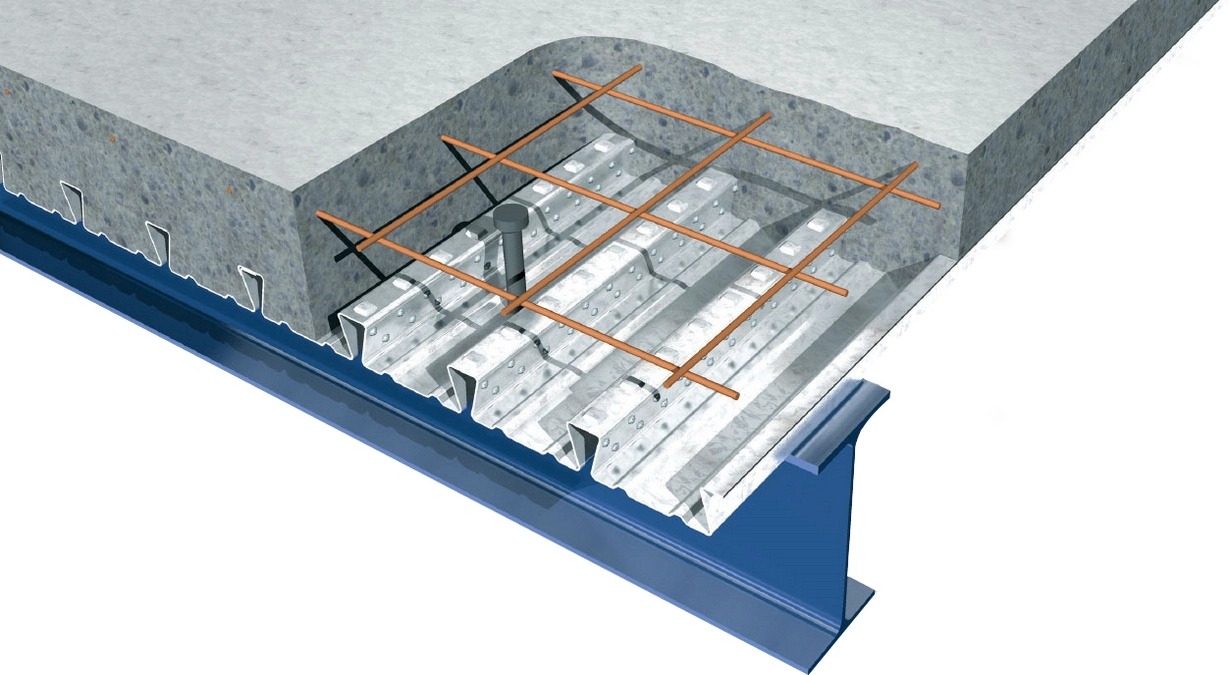

Принцип работы перекрытия по профлисту: две роли одного листа
Чтобы грамотно выполнить армирование, необходимо четко понимать, как работает эта композитная система. Профлист здесь выполняет две ключевые функции:
- На этапе бетонирования – несъемная опалубка. Он служит формой для укладки бетона и избавляет от необходимости монтировать сложную систему из фанеры и поддерживающих стоек.
- На этапе эксплуатации – внешняя рабочая арматура. Это самый важный и часто недооцененный аспект. В готовой плите профлист работает совместно с бетоном. Под действием нагрузки (собственный вес, стяжка, мебель, люди) плита изгибается.
- Верхняя зона бетона (над ребрами профлиста) испытывает сжатие.
- Нижняя зона – сам стальной профлист – испытывает растяжение.
Таким образом, в отличие от классического монолитного перекрытия, где для восприятия растяжения в пролете используется нижняя сетка из арматуры, в перекрытии по профлисту эту функцию выполняет сам профилированный лист.
Какова же тогда роль арматурной сетки, укладываемой в бетон? У нее несколько важнейших задач, но ни одна из них не является основной силовой работой на растяжение в пролете:
- Восприятие температурно-усадочных напряжений: Бетон при высыхании дает усадку, а перепады температур вызывают в нем напряжения. Сетка предотвращает хаотичное растрескивание плиты.
- Распределение местных нагрузок: Помогает распределить нагрузку от тяжелых предметов (ножки мебели, перегородки) на большую площадь.
- Противодействие отрицательным изгибающим моментам над опорами: В местах опирания плиты на стены или балки она изгибается вверх, и растягивающим усилиям подвергается уже верхняя зона бетона. Здесь арматурная сетка, усиленная дополнительными стержнями, становится рабочей.
- Обеспечение огнестойкости: При пожаре и прогреве профлист быстро теряет свою прочность. Арматурная сетка в этом случае берет на себя роль основного несущего элемента, предотвращая обрушение плиты.
Выбор правильных компонентов: залог надежности системы
1. Профилированный лист
Использование обычного стенового или кровельного профлиста для перекрытий категорически запрещено! Для этих целей применяется специальный несущий профнастил, который имеет:
- Высокую высоту волны (гофры): Обычно от H60 до H114 и выше (например, H60, H75). Чем выше гофра и толще металл, тем больший пролет может перекрыть плита.
- Толщину металла: Для частного строительства используется профлист толщиной 0.7-1.2 мм.
- Дополнительные ребра жесткости (штамповку): На полках и стенках гофры есть специальные выштамповки, которые обеспечивают лучшее сцепление (анкеровку) с бетоном.
Ориентировочные параметры для частного строительства (толщина плиты 120-150 мм):
- Профлист Н60, толщина 0.7-0.8 мм: Позволяет перекрывать пролеты до 3-3.5 метров.
- Профлист Н75, толщина 0.8-0.9 мм: Позволяет перекрывать пролеты до 4-4.5 метров.
- Для больших пролетов требуется профессиональный расчет и, возможно, установка временных опор на время бетонирования.
2. Арматурная сетка
Для армирования плиты по профлисту используется комбинация из основной (фоновой) сетки и отдельных стержней для дополнительного усиления критических зон.
Основная (фоновая) арматурная сетка
Это базовый армирующий слой, который укладывается по всей площади плиты. Существует два варианта его исполнения:
Вариант 1 (рекомендуемый): Готовая сварная сетка из проволоки ВР-1 Это наиболее технологичный и быстрый способ. Используется сетка, изготовленная в заводских условиях согласно ДСТУ.
- Диаметр проволоки: 4-6 мм.
- 4 мм (ячейка 100х100): Допустимо для небольших пролетов (до 3 м) и легких нагрузок (например, чердачное перекрытие без интенсивной эксплуатации).
- 5 мм (ячейка 100х100 или 150х150): «Золотой стандарт» для большинства перекрытий в частных домах с пролетами до 4-5 метров. Оптимальное соотношение прочности и стоимости.
- 6 мм (ячейка 100х100): Используется при повышенных нагрузках (например, в гаражах, под тяжелые перегородки) или по требованию проекта.
- Размер ячейки: 100х100 мм или 150х150 мм. Шаг 100х100 мм обеспечивает лучшее распределение нагрузок и более эффективно предотвращает усадочные трещины.
Вариант 2: Вязаная сетка из стержневой арматуры Этот вариант более трудоемкий, но позволяет использовать стержни большего диаметра, если это требуется по расчету.
- Класс арматуры: Используется исключительно стальная арматура класса А500С согласно ДСТУ 3760:2019.
- Диаметр стержней: 8-10 мм. Использование стержней ⌀8 мм является стандартной практикой для вязаных сеток в таких перекрытиях.
- Шаг (размер ячейки): 150х150 мм или 200х200 мм.
Дополнительная (усиливающая) арматура
Это отдельные стержни, которые укладываются поверх основной сетки в самых напряженных зонах.
- Класс арматуры: Только стальная арматура А500С.
- Диаметр стержней: 10-12 мм. Диаметр стержней усиления должен быть не меньше диаметра основной рабочей арматуры (если сетка вязаная) и не менее 10 мм в любом случае.
3. Бетон
Для перекрытий используется бетон класса прочности не ниже C16/20 (марка М250), а лучше C20/25 (марка М300). Важно обеспечить хорошую подвижность (пластичность) смеси (П3, П4), чтобы она заполнила все ребра профлиста без пустот.
Схема армирования: пошаговое руководство
Шаг 1. Укладка профлиста
Профлист укладывается на несущие стены или балки перпендикулярно их направлению. Опирание на стену должно быть не менее 50-80 мм. Листы соединяются между собой внахлест на одну волну и скрепляются заклепками или саморезами.

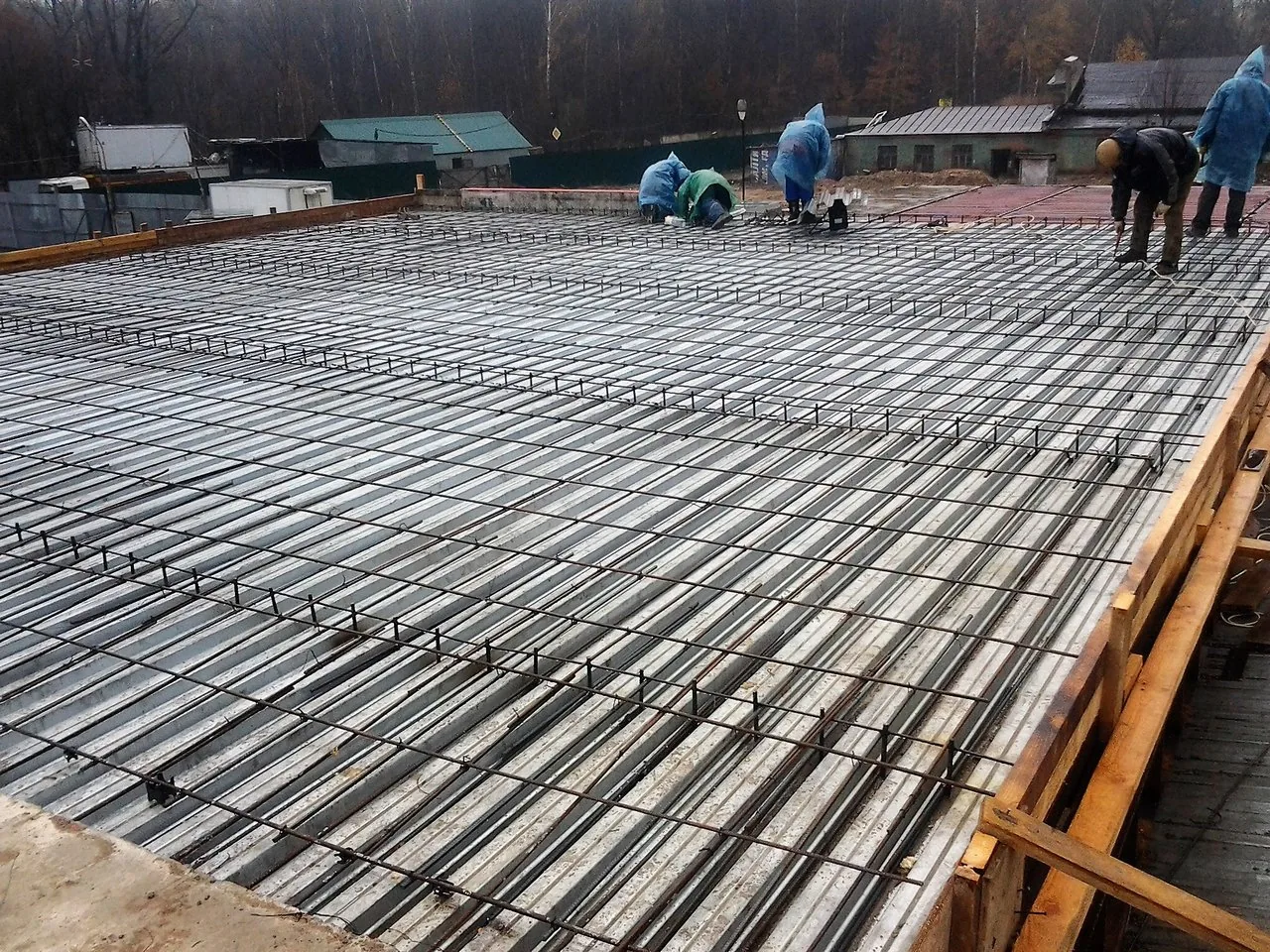

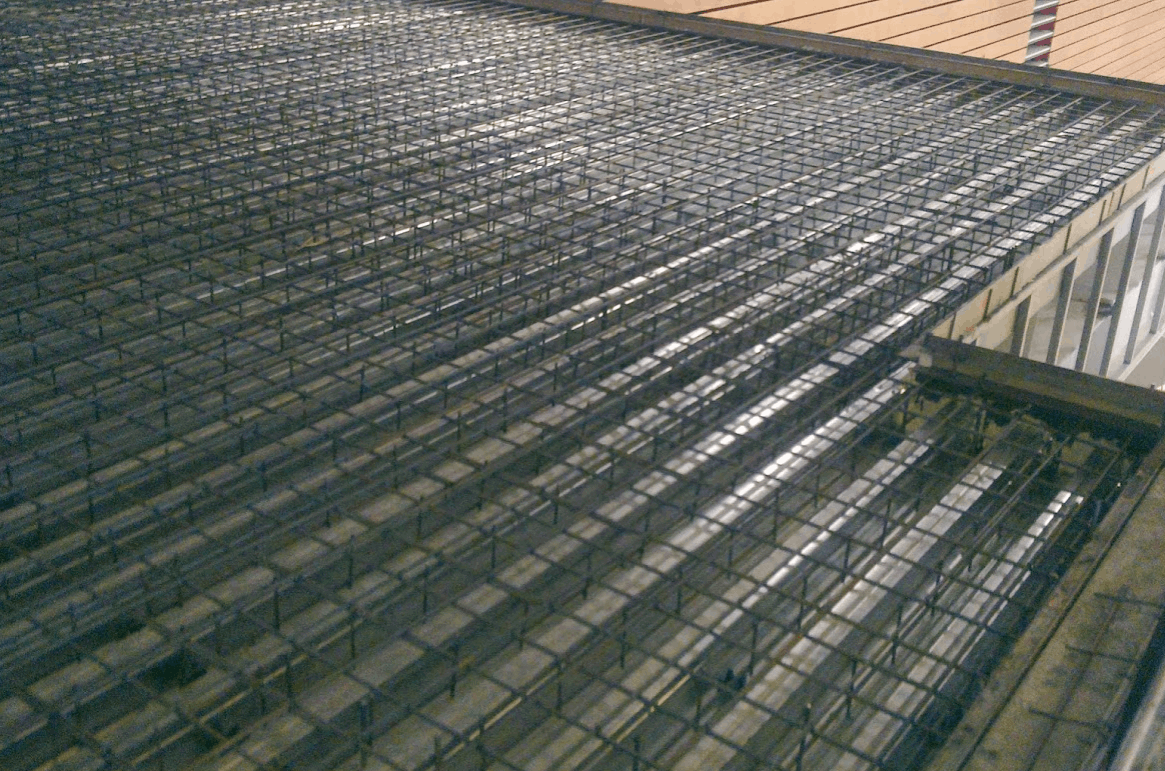

Шаг 2. Укладка основной арматурной сетки

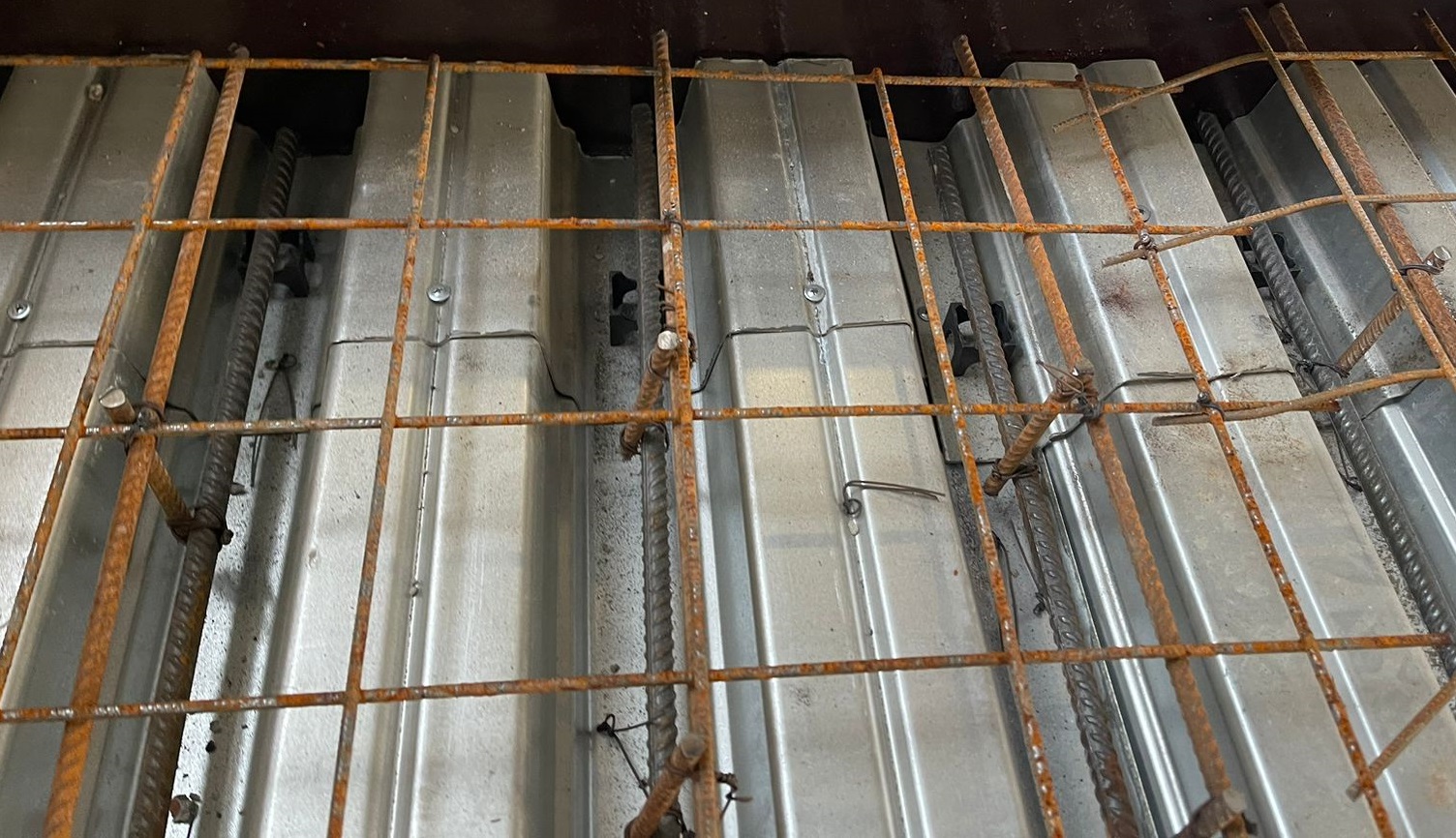

- Установка фиксаторов: На верхние полки профлиста устанавливаются пластиковые фиксаторы «стульчики». Их высота должна быть такой, чтобы сетка оказалась в верхней трети бетонного слоя над профлистом. Пример: если общая толщина плиты 150 мм, а высота профлиста 60 мм, то толщина бетона над гофрой составляет 90 мм. Сетку нужно расположить на высоте 25-30 мм от верха профлиста (т.е. на 25-30 мм ниже финишной поверхности бетона). Используются фиксаторы высотой 25-30 мм. Шаг установки фиксаторов – 60-80 см в шахматном порядке.
- Укладка сетки: Карты сетки ВР-1 укладываются на фиксаторы.
- Нахлест: Соединение карт сетки выполняется внахлест. Длина нахлеста должна быть не менее 150 мм (или 1-2 ячейки). В местах нахлеста сетку связывают вязальной проволокой.

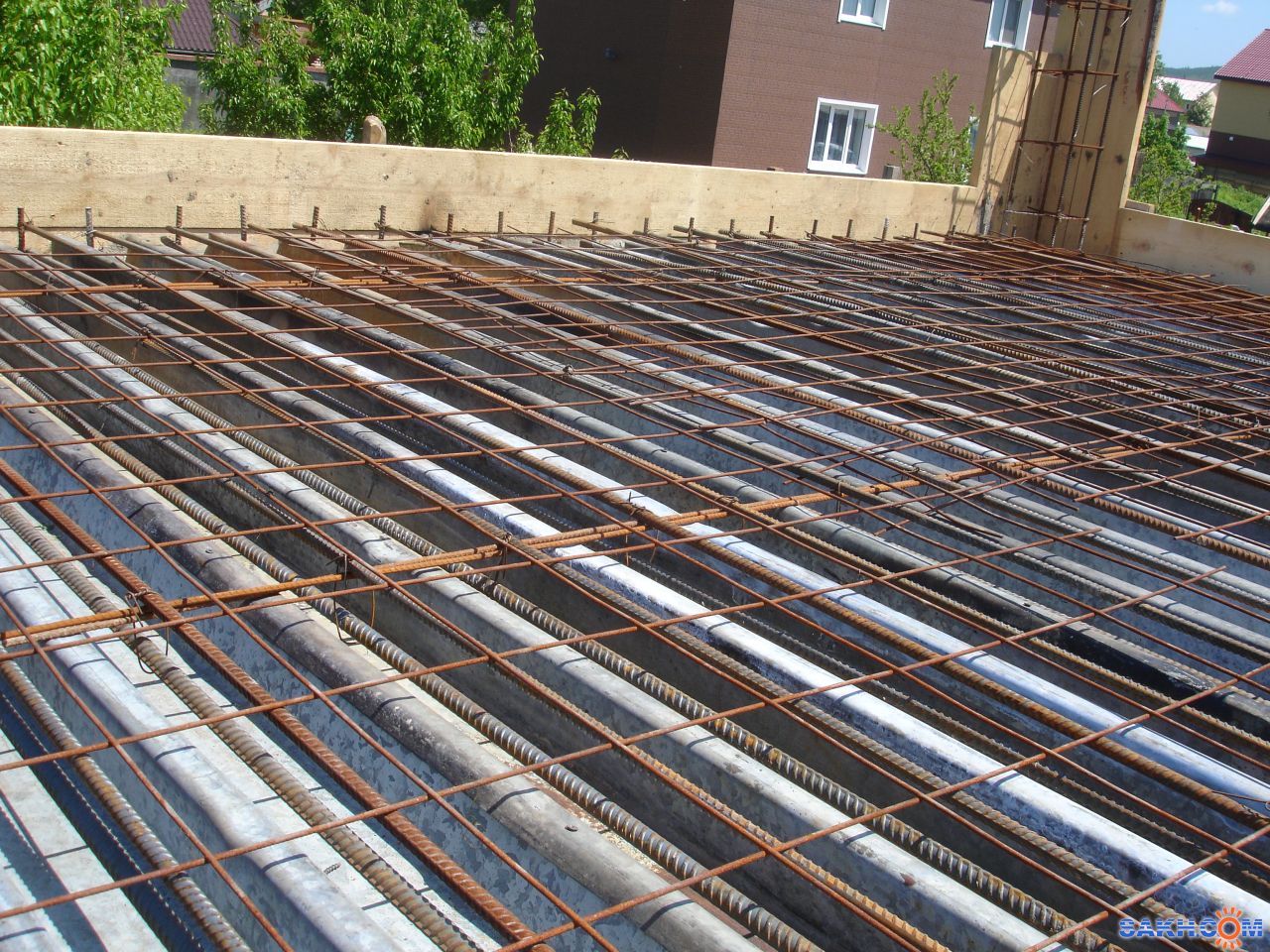

Шаг 3. Дополнительное армирование (ключевой этап!)
Это самый ответственный этап, обеспечивающий прочность плиты в критических зонах. Выполняется отдельными стержнями из арматуры А500С.
- Армирование приопорных зон:
- Назначение: Восприятие отрицательных изгибающих моментов над стенами и балками.
- Исполнение: Поверх основной сетки, перпендикулярно опоре, укладываются дополнительные стержни ⌀10-12 мм.
- Длина стержней: L/4 (где L – длина пролета). Стержни укладываются симметрично относительно оси опоры.
- Шаг стержней: 150-200 мм.
- Армирование по периметру плиты:
- Назначение: Создание жесткого контура плиты.
- Исполнение: Вдоль всех свободных краев плиты укладываются 2-3 продольных стержня ⌀10-12 мм.
- Армирование проемов (лестницы, коммуникации):
- Исполнение: По периметру проема (с отступом 10-15 см) укладываются дополнительные стержни ⌀10-12 мм. По углам проема по диагонали укладываются стержни длиной 70-100 см для предотвращения трещин.
Частые и критические ошибки
- Использование стенового профлиста (С8, С21): У него недостаточная высота гофры и прочность. Это приведет к прогибу или обрушению плиты еще на этапе бетонирования.
- Укладка арматурной сетки прямо на профлист: Арматура оказывается в сжатой зоне бетона (внизу) и не работает. Ее функция сводится к нулю.
- Игнорирование дополнительного армирования над опорами: Это гарантированно приведет к появлению трещин на поверхности плиты вдоль стен и балок.
- Отсутствие фиксаторов («стульчиков»): Сетка прогибается под весом людей и бетона, оказываясь на профлисте. Эффект тот же, что и в п.2.
- Недостаточный нахлест сетки: Сетка не работает как единое целое, в местах стыков образуются трещины.
Чек-лист перед бетонированием
Это финальный и самый ответственный этап контроля перед тем, как будет залит бетон. Ошибки, допущенные до этого момента, исправить будет практически невозможно. Пройдитесь по каждому пункту с максимальным вниманием.
- Проверка профлиста и опалубки:
- Надежность крепления: Пройдитесь по всему периметру и убедитесь, что каждый лист профнастила надежно закреплен на несущих стенах или балках. Он не должен «гулять» или прогибаться под вашим весом.
- Стыковка листов: Проверьте, что все продольные стыки листов соединены внахлест на одну волну и скреплены заклепками или саморезами с шагом не более 40-50 см. Это предотвратит «расползание» листов и утечку бетонного молочка.
- Герметизация торцов: Торцы гофр профлиста, опирающиеся на стены, должны быть закрыты специальными заглушками или заделаны монтажной пеной/раствором. Это предотвратит затекание бетона в пустоты стен и создание мостиков холода.
- Чистота: Убедитесь, что на профлисте нет мусора, грязи, снега или льда. Все это снижает адгезию бетона к металлу.
- Проверка правильности установки фиксаторов («стульчиков»):
- Высота и расположение: Проверьте рулеткой высоту фиксаторов. Они должны обеспечивать проектное положение сетки (в верхней трети бетона над гофрой).
- Количество и шаг: Убедитесь, что фиксаторы установлены равномерно по всей площади с шагом 60-80 см. Недостаточное количество приведет к провисанию сетки.
- Устойчивость: Каждый фиксатор должен стоять на верхней полке профлиста устойчиво и не смещаться.
- Контроль основной арматурной сетки:
- Нахлесты: Проверьте все стыки карт сетки. Длина нахлеста должна быть не менее 150 мм (или 1-2 ячейки). Все нахлесты должны быть прочно связаны вязальной проволокой как минимум в 3-4 точках.
- Целостность: Осмотрите сетку на предмет разрывов или сильной деформации.
- Ревизия дополнительного армирования (самый важный пункт!):
- Приопорные зоны: Возьмите проект или схему и пройдитесь по всем несущим стенам и балкам. Убедитесь, что над каждой опорой уложены дополнительные стержни. Проверьте их диаметр (10-12 мм), шаг (150-200 мм) и длину (заход в пролет на L/4).
- Проемы: Проверьте наличие дополнительного обрамления по периметру всех проемов и наличие диагональных стержней по углам.
- Периметр: Убедитесь, что по всем свободным краям плиты уложено 2-3 продольных стержня.
- Проверка целостности каркаса:
- Вязка: Все элементы (основная сетка, дополнительные стержни) должны быть связаны между собой в единую жесткую систему. Проверьте, что стержни усиления привязаны к основной сетке.
- Жесткость: Осторожно походите по каркасу. Он не должен сильно прогибаться, смещаться или «дышать». Арматура должна ощущаться как единое целое.
- Контроль защитного слоя бетона:
- Верхний слой: Проверьте рулеткой расстояние от верха арматурной сетки до предполагаемого верха будущей плиты. Оно должно быть не менее 20 мм. Это критично для защиты арматуры от коррозии и для обеспечения огнестойкости.
- Боковой слой: Убедитесь, что в торцевой опалубке также соблюдается защитный слой 30-40 мм.
- Подготовка к приему бетона:
- Оборудование: Убедитесь в наличии и работоспособности глубинного вибратора (в идеале – иметь запасной). Без вибрирования вы не сможете уплотнить бетон в ребрах профлиста, что приведет к образованию пустот и потере прочности.
- Доступ и логистика: Продумайте пути подачи бетона. Идеальный вариант – использование бетононасоса. Если подача будет осуществляться тачками, подготовьте прочные трапы, уложенные на опалубку, чтобы не ходить непосредственно по арматурному каркасу.
- Погодные условия: Не планируйте бетонирование в сильный дождь (риск размывания верхнего слоя) или в сильную жару (риск слишком быстрого испарения влаги и растрескивания).
Заключение: от теории к практике с надежным партнером
Монолитное перекрытие по профлисту – это эффективное и современное решение, но оно требует строгого соблюдения технологии. Мы убедились, что в этой системе каждый элемент выполняет свою уникальную роль: профлист работает на растяжение в пролете, а арматура – на усадку, распределение нагрузок и восприятие растяжения над опорами. Экономия или ошибки на любом из этих этапов недопустимы.
