Собственный мосток или пирс на участке у воды – это не просто удобство, это мечта. Место для рыбалки, отправная точка для лодочных прогулок, уютный уголок для созерцания заката. Но чтобы эта мечта не превратилась в разочарование и источник постоянных ремонтов, к ее воплощению нужно подойти с инженерной точностью. Главные враги любого гидротехнического сооружения – это постоянная влага и динамические нагрузки. Именно они год за годом подтачивают прочность конструкции. И ключевым элементом, который принимает на себя этот удар, является арматура, скрытая в толще бетона. В этой статье мы подробно разберем, как выбрать правильную арматуру для частного, не портового мостка или пирса, как правильно собрать каркас и избежать критических ошибок, чтобы ваше сооружение служило вам и вашей семье десятилетиями.
Зачем вообще армировать пирс? Роль арматуры в бетоне
Чтобы понять важность армирования, нужно знать одно ключевое свойство бетона: он превосходно работает на сжатие, но очень плохо сопротивляется растяжению и изгибу. Проще говоря, бетонную опору сложно раздавить, но легко сломать. Именно эту слабость и компенсирует арматура.
Стальной или композитный каркас внутри бетона берет на себя все растягивающие и изгибающие нагрузки, которые испытывает пирс:
- Статические нагрузки: собственный вес бетонных конструкций. Пример: один кубический метр железобетона весит около 2500 кг. Плита пирса размером 3х5 метра и толщиной 20 см будет весить 3 * 5 * 0.2 * 2500 = 7500 кг!
- Динамические (полезные) нагрузки: вес людей, садовой мебели, оборудования. Пример: нормативная нагрузка для пешеходных зон – 400 кг/м². Для пирса 3х5 м это означает, что конструкция должна выдерживать дополнительно 3 * 5 * 400 = 6000 кг. Сюда же относятся рывки от швартующейся лодки.
- Природные нагрузки: это самый серьезный и непредсказуемый фактор.
- Волновое воздействие: постоянные удары волн создают усталостные нагрузки.
- Ледовые нагрузки: зимой лед, смерзаясь со сваей, при подъеме уровня воды может буквально «выдернуть» ее силой морозного пучения. При ледоходе движущиеся льдины оказывают огромное боковое давление.
- Температурные колебания: циклы замерзания и оттаивания воды в микропорах бетона разрушают его структуру изнутри.
Без арматуры бетонная конструкция под действием этих сил быстро покроется трещинами и разрушится. Армокаркас – это скелет вашего пирса, обеспечивающий его целостность, прочность и долговечность.
Главный враг – коррозия. Как защитить «скелет» пирса?
Для гидротехнических сооружений проблема коррозии арматуры стоит на первом месте. Обычная стальная арматура, находясь в агрессивной среде (вода + кислород), начинает ржаветь. Этот процесс – не просто косметический дефект, а электрохимическое разрушение металла.
Как происходит разрушение:
- Вода и растворенный в ней кислород (а также соли, хлориды) через микропоры проникают вглубь бетона.
- Достигнув арматуры, они создают гальваническую пару. Участки стержня становятся анодами и катодами, а поровый раствор в бетоне – электролитом. Начинается коррозия.
- Продукты коррозии (ржавчина) имеют объем в 2-3 раза больший, чем исходная сталь. Они создают колоссальное внутреннее давление, которое «распирает» бетон изнутри.
- В бетоне появляются микротрещины, через которые поступает еще больше влаги и кислорода.
- Процесс лавинообразно ускоряется, трещины растут, бетон откалывается, арматура оголяется и быстро разрушается, теряя несущую способность.
Ключевой метод борьбы с этим – защитный слой бетона. Это минимальное расстояние от поверхности конструкции до ближайшего арматурного стержня. Его задача – создать плотный, непроницаемый барьер, максимально отсрочив проникновение агрессивных веществ к арматуре.
Технические рекомендации по толщине защитного слоя (согласно СП 63.13330.2018):
- Для элементов, постоянно находящихся в пресной воде (сваи): не менее 50 мм.
- Для элементов в зоне переменного уровня воды (опоры, ригели): не менее 60 мм.
- Для элементов в морской воде: не менее 70 мм.
- Для плит и балок, находящихся над водой в зоне брызг: 40-50 мм.
Пренебрежение толщиной защитного слоя – главная ошибка при строительстве частных пирсов, ведущая к их разрушению в течение 5-10 лет.
Выбор правильной арматуры: сталь против композита
Сегодня на рынке представлены два основных типа арматуры. Выбор между ними для строительства пирса – принципиальный вопрос.
1. Стальная арматура (ГОСТ 34028-2016)
Классический вариант. Для гидротехнических сооружений используют рифленую арматуру класса А400 или А500С. Индекс «С» означает «свариваемая», что упрощает создание сложных каркасов.
Преимущества:
- Высокий модуль упругости (~200 000 МПа): Сталь мало растягивается под нагрузкой, что обеспечивает жесткость конструкции, бетон меньше «играет» и трескается под нагрузками.
- Предсказуемость: Свойства стали и железобетона досконально изучены, все методики расчета проверены десятилетиями практики.
- Пластичность: Можно гнуть на месте строительства для создания Г-образных и П-образных элементов («хомутов»).
- Термостойкость: Сохраняет свойства при нагреве (важно для зданий, но не для пирсов).
Недостатки:
- ПОДВЕРЖЕННОСТЬ КОРРОЗИИ: Это главный и критический минус. Требует высочайшего качества бетона, строгого соблюдения толщины защитного слоя и, в идеале, дополнительной защиты (например, эпоксидные покрытия, но это дорого).
- Большой вес: Усложняет транспортировку и монтаж.
- Электропроводность: Может способствовать блуждающим токам и ускоренной коррозии.
Совет: Если вы остановились на стали, выбирайте класс А500С. Он более современный и пластичный по сравнению с А400. Для особо ответственных или морских сооружений существует нержавеющая арматура, но ее стоимость в 8-10 раз выше, что делает ее применение в частном строительстве экзотикой.
2. Композитная полимерная арматура (АКП, ГОСТ 31938-2012)
Современный материал, чаще всего в виде стеклопластиковых (АСП) или базальтопластиковых (АБП) стержней.
Преимущества:
- АБСОЛЮТНАЯ КОРРОЗИОННАЯ СТОЙКОСТЬ: Это ключевое преимущество для пирсов. Композит не ржавеет в воде, в том числе в соленой, и не боится хлоридов.
- Легкий вес: В 4-5 раз легче стали при равнопрочной замене, что сильно упрощает доставку и монтаж каркаса вручную.
- Низкая теплопроводность: Не является «мостиком холода».
- Диэлектрик: Не проводит электрический ток.
Недостатки:
- Низкий модуль упругости (~45 000 — 55 000 МПа): Это главный минус. Композит более эластичен, он тянется под нагрузкой в 3-4 раза сильнее стали. Пример: балка длиной 4 метра, армированная сталью, под нагрузкой прогнется на 5 мм. Такая же балка, армированная равнопрочной композитной арматурой, прогнется на 15-20 мм. Это приводит к большей «зыбкости» конструкции и более широкому раскрытию трещин в бетоне (что, впрочем, не опасно для самой композитной арматуры).
- Невозможность изгиба на стройплощадке: Все изогнутые элементы (хомуты, углы, «лягушки») нужно заказывать на заводе заранее, что усложняет логистику.
- Не сваривается: Каркасы собираются только методом вязки.
Вердикт: что же выбрать для пирса?
Для частного строительства пирсов, где долговечность и минимизация ухода важнее абсолютной жесткости (как на промышленных объектах), композитная арматура является более предпочтительным и надежным выбором для всех элементов, контактирующих с водой.
- Для свай, ригелей и нижней зоны плиты (элементы в воде или в зоне брызг) – однозначно рекомендуется композит. Он полностью решает главную проблему – внутреннюю коррозию.
- Для верхней зоны плиты (настила), которая меньше подвержена влаге, но испытывает сжимающие нагрузки от прогиба, можно использовать стальную арматуру для большей жесткости. Такой комбинированный каркас – профессиональное решение, но требует грамотного проектирования.
Важно! При замене стали на композит используется понятие равнопрочной замены. Нельзя просто брать тот же диаметр. Например, стальную арматуру ⌀12 мм А500С заменяют композитной ⌀14-16 мм (уточняйте по таблицам производителя).
Практические рекомендации по армированию
Даже идеальная арматура не будет работать, если каркас собран неправильно.
1. Расчет диаметра и шага арматуры
Полный расчет – задача для инженера-проектировщика. Но для небольшого частного пирса можно ориентироваться на общие рекомендации:

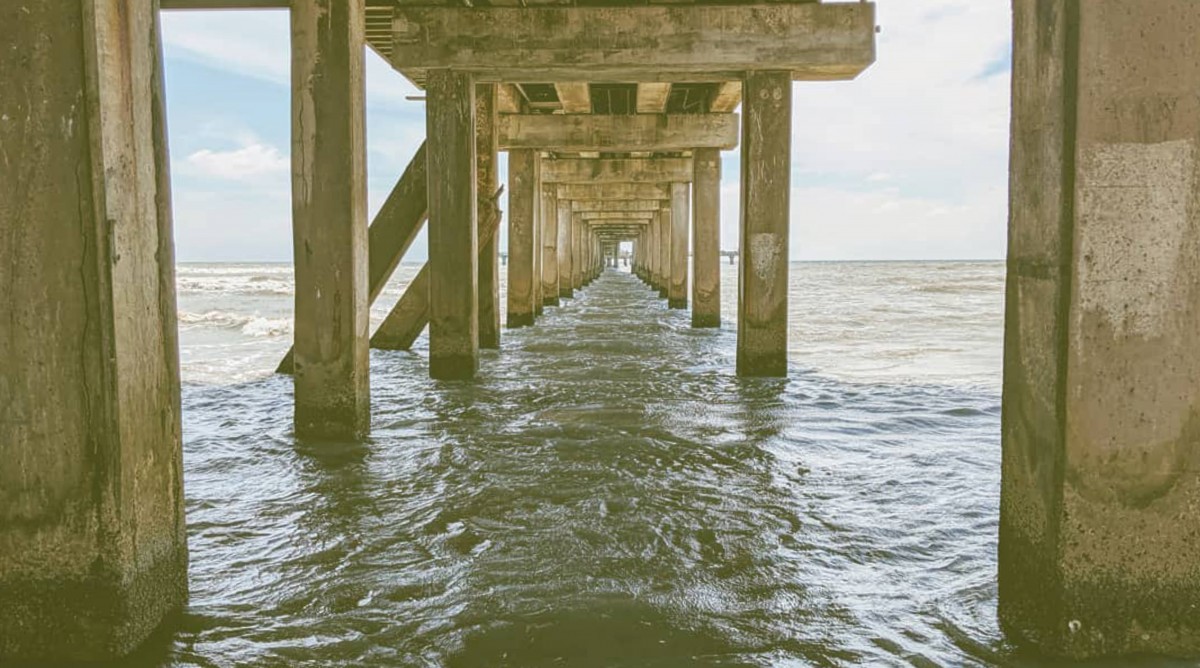

- Сваи (опоры) диаметром 300-400 мм:
- Вертикальные рабочие стержни: 4-6 штук.
- Диаметр: 12-16 мм (сталь А500С) или 14-18 мм (композит).
- Поперечные хомуты: 6-8 мм (сталь) или 8-10 мм (композит).
- Шаг хомутов: 200-300 мм. В верхней и нижней части сваи шаг уменьшают до 100-150 мм.
- Плита настила (толщиной 150-200 мм):
- Армируется двумя сетками (верхней и нижней).
- Рабочая арматура (обычно нижняя сетка): ⌀10-12 мм (сталь) или ⌀12-14 мм (композит).
- Конструктивная арматура (верхняя сетка): ⌀8-10 мм (сталь) или ⌀10-12 мм (композит).
- Шаг стержней (размер ячейки сетки): 150х150 мм или 200х200 мм.
2. Сборка армокаркаса
- Вязка: Стержни соединяются между собой специальной отожженной стальной вязальной проволокой ⌀1.2-1.4 мм (для стальной арматуры) или прочными пластиковыми стяжками (для композитной).
- Фиксаторы защитного слоя: Это самый важный и часто игнорируемый элемент! Чтобы обеспечить необходимый зазор между арматурой и опалубкой, используются специальные пластиковые подставки. На 1 м² плиты нужно не менее 4-5 фиксаторов «стульчик» под нижнюю сетку. Для свай используют фиксаторы «звездочка».
- «Лягушки»: Для фиксации расстояния между верхней и нижней сетками плиты используются специальные гнутые элементы из арматуры – «лягушки».
3. Качество бетона
Даже самая лучшая арматура не спасет плохой бетон. Для пирсов и мостков необходимо использовать бетон со специальными характеристиками:
- Класс прочности: не ниже В25 (М350).
- Марка по водонепроницаемости (W): не ниже W8, лучше W10. Это означает, что бетон не пропускает воду под давлением 8-10 атмосфер.
- Марка по морозостойкости (F): не ниже F200, лучше F300. Это означает, что бетон выдерживает 200-300 циклов замораживания и оттаивания. Заказывайте бетон на проверенных заводах и требуйте паспорт качества. Совет: для дополнительной защиты можно использовать гидрофобные добавки в бетон (пенетрирующего действия) или финишные гидрофобизирующие пропитки для готовой конструкции.
Чек-лист перед бетонированием
- Опалубка надежно закреплена, герметична и обработана смазкой (для легкого снятия).
- Армокаркас прочно связан, не «гуляет» при ходьбе по нему.
- Установлено достаточное количество пластиковых фиксаторов, обеспечивающих проектный защитный слой (50-70 мм!) со всех сторон.
- Арматура очищена от грязи, ржавчины (рыхлой), масла.
- Все закладные детали (лестницы, швартовочные утки) надежно прикреплены к армокаркасу.
- Подготовлен вибратор для бетона. Уплотнение бетона вибратором критически важно для получения плотной и водонепроницаемой структуры.
Заключение: от теории к практике с надежным партнером
Строительство пирса – это инвестиция, которая должна приносить радость долгие годы. Экономия на «невидимых» элементах, таких как арматура и качество бетона, неизбежно приведет к быстрому разрушению и дорогостоящему ремонту. Запомните три главных правила долговечного пирса: правильно подобранная и собранная арматура, строго выдержанный защитный слой бетона и высококачественная бетонная смесь с уплотнением. Только такой комплексный и профессиональный подход позволит вам построить не просто мосток, а надежное и красивое сооружение.
