Как подготовить металл к покраске, чтобы покрытие держалось дольше?

Почему краска на металле трескается уже через полгода? Почему на дорогих металлических конструкциях снова появляется ржавчина? Почему порошковая окраска, обещанная как «вечная», начинает отслаиваться?
В большинстве таких случаев проблема не в самой краске, а в том, как был подготовлен металл перед её нанесением.

Вы задавались вопросами:

• Почему одни изделия служат 10 лет, а другие требуют перекраски каждый сезон?
• Какую роль играет пескоструй или обезжиривание?
• Нужно ли грунтовать перед порошковой окраской?
• Можно ли просто протереть металл растворителем — и этого будет достаточно?

На практике около 80% всех проблем с лакокрасочным покрытием связаны не с краской, а с неподготовленной или плохо подготовленной поверхностью. Это подтверждают и стандарты ISO 12944, и десятки технических исследований.

В этой статье мы разберёмся:

• Какие этапы обязательны при подготовке металла под покраску;
• Какие методы эффективны для удаления ржавчины, масел, окалины и солей;
• Как обеспечить максимальную адгезию между металлом и краской;
• Как избежать типичных ошибок, ведущих к порче покрытия и повторным затратам.

Если вы хотите, чтобы металл был защищён не на бумаге, а на практике — читайте дальше. Эта информация критична для производителей, маляров, строителей и тех, кто отвечает за результат.

Почему важно правильно подготавливать металл?

Металл — материал, активно взаимодействующий с окружающей средой. На производстве, складе или в процессе транспортировки его поверхность неизбежно контактирует с:

• технологическими маслами и смазками (после прокатки, резки, гибки);
• окалиной (оксидной пленкой, образующейся при нагреве или сварке);
• продуктами коррозии (ржавчиной, особенно при хранении на открытом воздухе);
• пылью, мелкими абразивами, солями и влагой (из воздуха, с рук рабочих, с упаковки).

Эти загрязнения — критические препятствия для качественного сцепления краски с основой (адгезии).

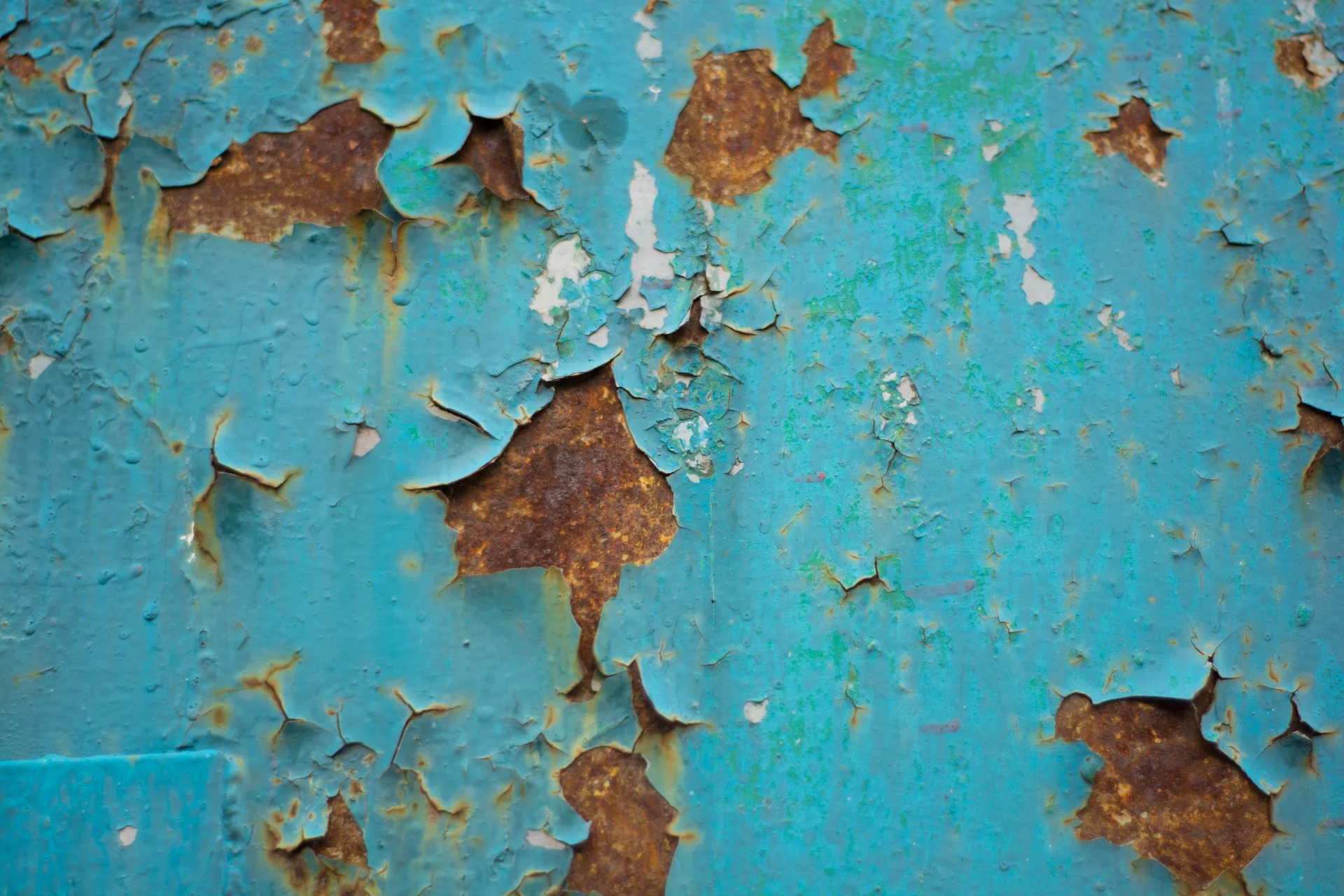

Что происходит, если подготовка поверхности недостаточна?

• Остатки масел образуют тонкий гидрофобный слой, который мешает краске «сцепиться» с металлом.
• Ржавчина и окалина — неустойчивое основание. Краска ложится на нестабильную поверхность, и со временем отслаивается вместе с ней.
• Пыль и соли (особенно хлориды и сульфаты) ускоряют подповерхностную коррозию, даже под краской.
• Повышенная влажность или конденсат приводят к тому, что краска ложится на воду, а не на металл — как следствие, покрытие отслаивается пятнами.

Технический стандарт: ISO 12944

Согласно международному стандарту ISO 12944 (часть 4 — подготовка поверхности), качество подготовки влияет на долговечность покрытия в среднем на 70–80%.
В условиях агрессивной среды (C4–C5 по ISO 9223: прибрежные зоны, химическая промышленность, свинофермы и т.п.) это особенно критично.

Этапы качественной подготовки металла

Грамотно проведённая подготовка металлической поверхности — это основа надёжного и долговечного лакокрасочного покрытия. Каждый этап играет свою роль и исключение любого из них может привести к преждевременному разрушению покрытия.

Обезжиривание

Цель: Удаление остатков смазок, масел, силиконов, пылей и других органических загрязнений, мешающих адгезии краски к металлу.

Почему это важно: Даже микроскопическая плёнка масла не видна глазом, но значительно снижает сцепление, особенно в порошковых и двухкомпонентных системах.

Методы:

• Щелочные растворы
  • Используются водные растворы с NaOH или KOH, иногда с добавками ПАВ (поверхностно-активных веществ).
  • Пример состава: 5% NaOH + 1% ПАВ, температура 40–60°C, выдержка 10–15 минут.
  • Применяется в цеховых условиях с ваннами и промывочными системами.
• Органические растворители

  • Используются для точечной или ручной обработки:
    • Ацетон — быстро испаряется, но воспламеняем.
    • Изопропанол — менее агрессивен, хорош для нержавеющей стали.
    • Уайт-спирит — дешевый, но оставляет жирную плёнку, требует последующего смыва.
• Готовые средства

  • Специализированные обезжириватели, например, бренды Henkel BONDERITE, Sika, KUDO, особенно актуальны для изделий со сложной геометрией.

Важно: После обезжиривания поверхность следует обязательно промыть чистой водой (желательно деионизированной) и высушить (при температуре >25°C или продувкой сжатым воздухом).

Механическая очистка: удаление ржавчины, окалины и старых покрытий

Цель: Создание чистой, шероховатой поверхности с активной структурой, обеспечивающей хорошее сцепление с краской.

Основные методы:

• Пескоструйная обработка

  • Стандарт по ISO 8501-1:
    • Sa 2½ — почти белый металл, без окалины и ржавчины, с минимальными следами окраса;
    • Sa 3 — полностью чистый, «блестящий» металл, необходимый для порошковой окраски.
• Дробеструйная обработка

  • Аналог пескоструя, но с металлическими абразивами. Применяется для толстых изделий, балок, труб.

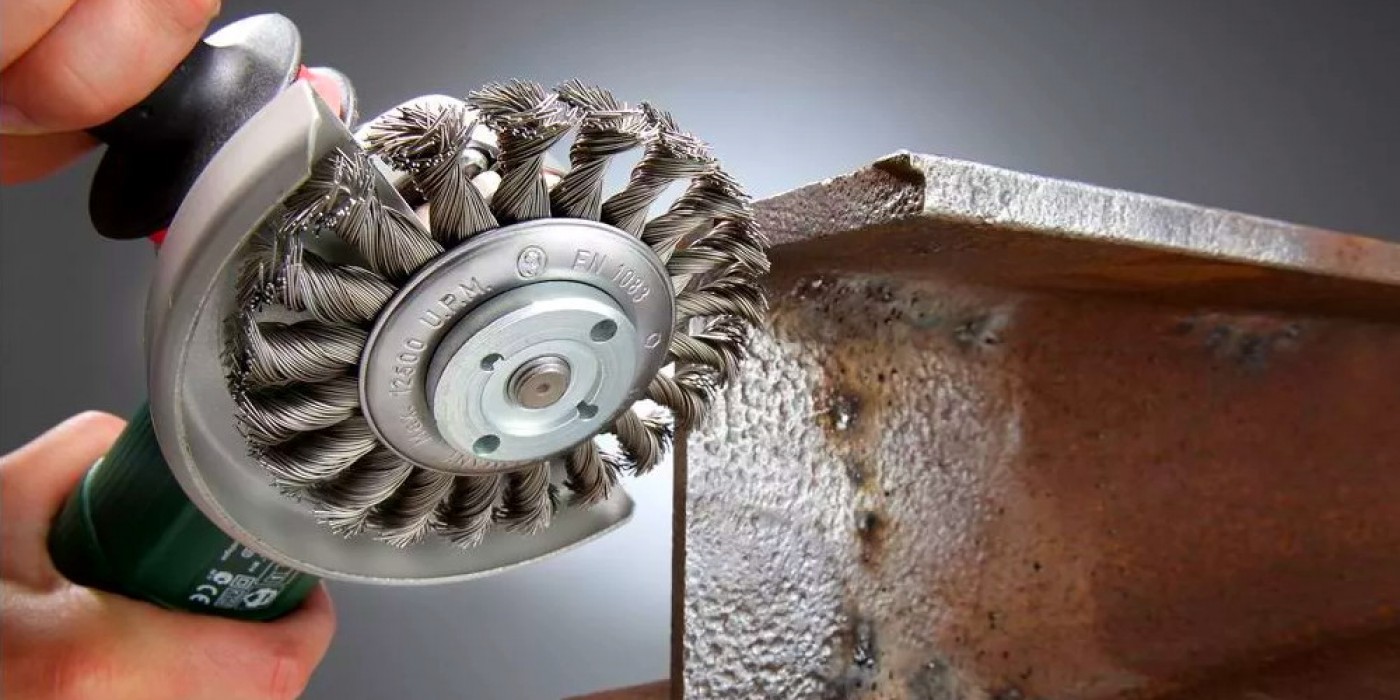

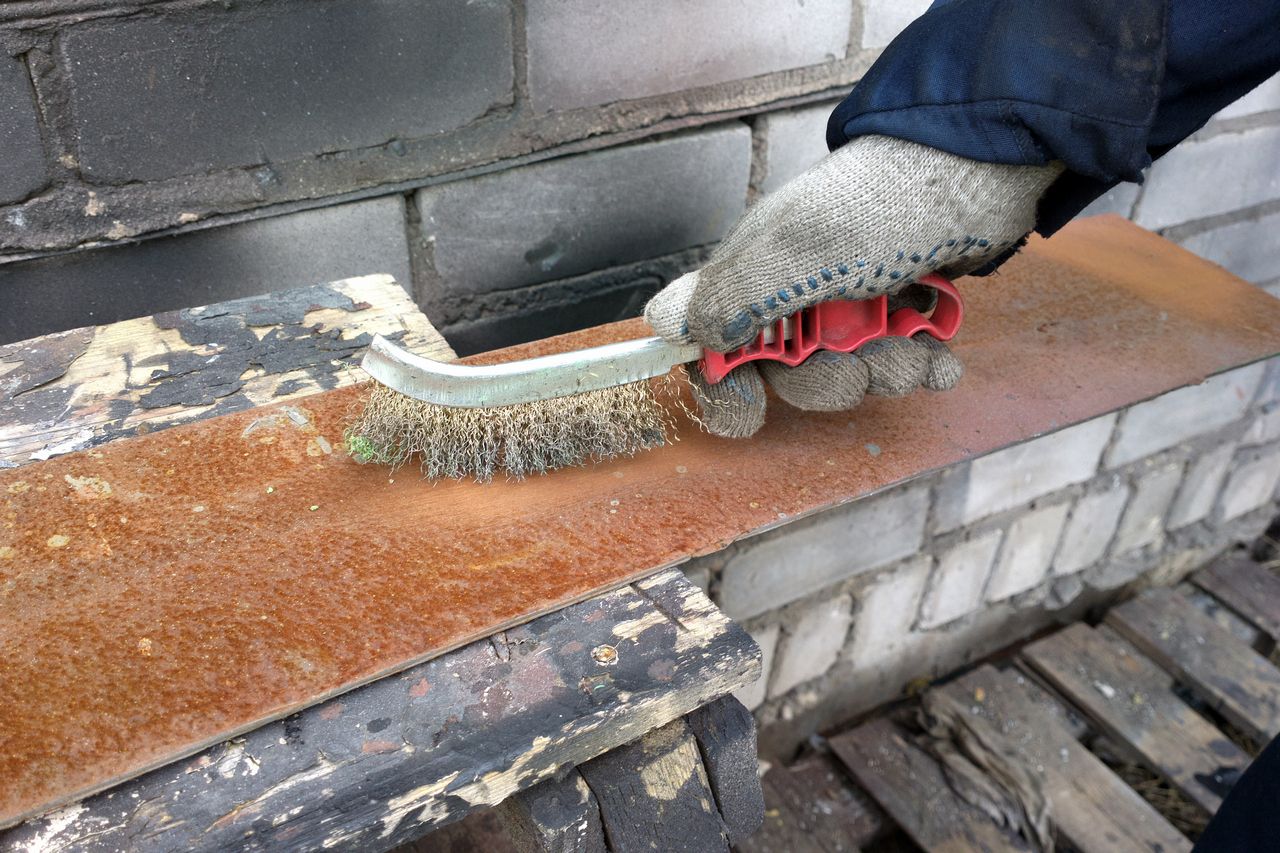

• Шлифовка, абразивные щетки, ручная очистка (St 2–3)

  • Используется на местах монтажа или при ремонте. Эффективность ниже, но приемлемо для малых объёмов и неответственных деталей.

Шероховатость (Ra):

• Для хорошей адгезии порошковых покрытий — Ra 3,5–6,3 мкм.
• Для жидких ЛКМ — достаточно Ra 1,5–3,2 мкм.

Химическое травление (по необходимости)

Цель: Удаление оксидных слоёв, активизация поверхности, нейтрализация загрязнений и солей, особенно после механической обработки.

Основные средства:

• Фосфатное травление

  • На основе ортофосфорной кислоты (H₃PO₄). Формирует микрофосфатную плёнку, повышающую адгезию.
• Кислотные травители

  • Используются для удаления стойкой окалины:
    • На основе соляной (HCl) или серной кислоты (H₂SO₄);
    • Требуют строгого контроля времени травления (обычно 5–15 минут);
    • Необходима нейтрализация (обычно с помощью 1–3% Na₂CO₃) и сушка.

Важно: После травления — немедленно перейти к следующему этапу или защитить поверхность от повторной коррозии (например, временным ингибитором).

Грунтование

Цель: Создать промежуточный адгезионный и защитный слой между металлом и финишной краской.

Типы грунтовок:

• Эпоксидные грунты: Обеспечивают высокую химическую стойкость, отличную адгезию, влагостойкость. Идеальны под порошковые и двухкомпонентные системы.
• Фосфатные грунты: Применяются перед жидкими ЛКМ. Улучшают адгезию и предотвращают подплёночную коррозию.
• Акриловые и алкидные: Для бытовых и общестроительных целей (ворота, ограждения, профнастил). Легки в нанесении, быстро сохнут, но уступают по защите эпоксидным системам.

Технология нанесения: Толщина слоя — от 40 до 80 мкм. Высыхание — не менее 2–4 часов (зависит от температуры и состава). Важно не перекрашивать по сырому грунту.

Что необходимо учитывать перед покраской?

Правильная подготовка — это не только механическая и химическая очистка, но и соблюдение климатических и временных параметров в момент окрашивания. Эти условия критичны для того, чтобы краска прочно «схватилась» с металлом и не отслоилась через несколько месяцев эксплуатации.

Температура металла — минимум +3 °C выше точки росы

Что это значит: Точка росы — температура, при которой влага из воздуха начинает конденсироваться на поверхности. Если металл холоднее точки росы хотя бы на 1–2 °C, на нем уже может быть невидимая глазу влага. Это критично.

Почему важно: Даже тонкая плёнка конденсата мешает адгезии. Покрытие в таком случае может быстро вздуться, потрескаться или начать отслаиваться.

Как измерить: Используйте прибор гигрометр + пирометр или анализатор точки росы (например, Elcometer 319, TQC DewCheck). В цехах с нестабильной вентиляцией и высокой влажностью точка росы может быть неожиданно близкой к температуре металла.

Пример: Если температура воздуха +15 °C, влажность 70%, то точка росы ≈ +9.6 °C. Значит, металл должен быть минимум +13 °C, чтобы исключить конденсацию.

Относительная влажность воздуха — менее 80%

Почему важно: Высокая влажность замедляет испарение растворителей и отвердителей, а также повышает риск образования пузырей и дефектов в краске. Особенно чувствительны к этому эпоксидные, полиуретановые и порошковые системы.

Практика:

• В условиях открытого монтажа (на улице) рекомендуется красить при влажности <70%.
• При 80% и выше — нельзя проводить окраску, особенно если используются двухкомпонентные материалы.

Как контролировать: Любой электронный термогигрометр (например, UNI-T A10T) покажет текущую влажность. Перед нанесением проверьте 2–3 точки в рабочей зоне.

Состояние поверхности — без пыли, видимой влаги и загрязнений

Что проверяем:

• Пыль: особенно после пескоструя — даже тонкая плёнка ухудшает сцепление.
• Влага: отсутствие капель, конденсата, влажных участков.
• Загрязнения: следы от перчаток, пальцев, масла, следы ржавчины.

Рекомендации:

• После очистки — использовать воздушную продувку и безворсовые салфетки.
• Не прикасаться к поверхности руками. Используйте перчатки из нитрила.

Чистота поверхности — без солей, по ISO 8502-6 и 8502-9

Почему важны соли:
Хлориды, сульфаты, нитраты (влажные соли) вызывают подплёночную коррозию. Даже при идеальной покраске они продолжают разрушать металл изнутри.

Как проверяется:

• ISO 8502-6 — метод вытяжки воды с последующим анализом.
• ISO 8502-9 — определение концентрации солей в мкг/см².

Норма:

1. Для большинства промышленных и строительных покрытий — < 20 мкг/см² растворимых солей.
2. Для агрессивных сред (морское побережье, химпром) — < 10 мкг/см².

Приборы: Наборы Elcometer, TQC Bresle test kits — позволяют быстро определить концентрацию солей.

Интервал между подготовкой и покраской — максимум 4 часа

Почему это важно:
После подготовки металл быстро начинает окисляться, особенно в условиях цеха с высокой влажностью или рядом с производственными выбросами.

Реальные последствия:

1. Через 2–4 часа на поверхности может уже образоваться микроскопическая плёнка окислов.
2. Через 6–8 часов в цеховых условиях — ухудшается адгезия даже при визуальной чистоте.
3. В условиях улицы или высокой влажности — интервал может сокращаться до 1–2 часов.

Совет:

• Планируйте покраску в тот же день, сразу после подготовки.
• Если не успели — выполняется повторная очистка перед нанесением.

Подготовка металла к покраске: Выводы

Качественная подготовка металла к покраске — это фундамент, от которого зависит долговечность, надежность и внешний вид вашего изделия. Ошибки или халатность на любом из этапов — обезжиривание, механическая очистка, химическая обработка, соблюдение климатических условий — неизбежно приводят к преждевременному разрушению лакокрасочного покрытия, коррозии и дополнительным затратам на ремонт и повторную покраску.

Для того чтобы краска держалась не несколько месяцев, а десятилетиями, важно строго следовать международным стандартам и рекомендациям. Это требует системного подхода и профессионального контроля на каждом этапе подготовки поверхности.

Компания Стиллар предлагает комплексное решение для тех, кто ценит качество и надежность:

1. Поставка металлопроката с профессионально подготовленной поверхностью, включая механическую и дробеструйную очистку по стандартам ISO;
2. Услуги подготовки металла под порошковую и жидкую окраску с гарантией высокого уровня адгезии и защиты от коррозии;
3. Консультации специалистов по выбору оптимальных методов подготовки и лакокрасочных материалов с учетом специфики эксплуатации;
4. Поставку сертифицированных красок, грунтов и химических средств, отвечающих требованиям украинского и европейского рынков.

Заказывая металл и услуги подготовки в Стилларе, вы получаете готовый к покраске материал с подтвержденным качеством, что существенно сокращает риски брака и увеличивает срок службы покрытий.

Не откладывайте важное решение — обратитесь в Стиллар уже сегодня и обеспечьте своим проектам долговечность и эстетическую привлекательность на годы вперед. Мы готовы помочь вам на каждом этапе — от выбора материала до конечного покрытия.

Стиллар — ваш надежный партнер в мире качественного металла и профессиональной подготовки под покраску.
