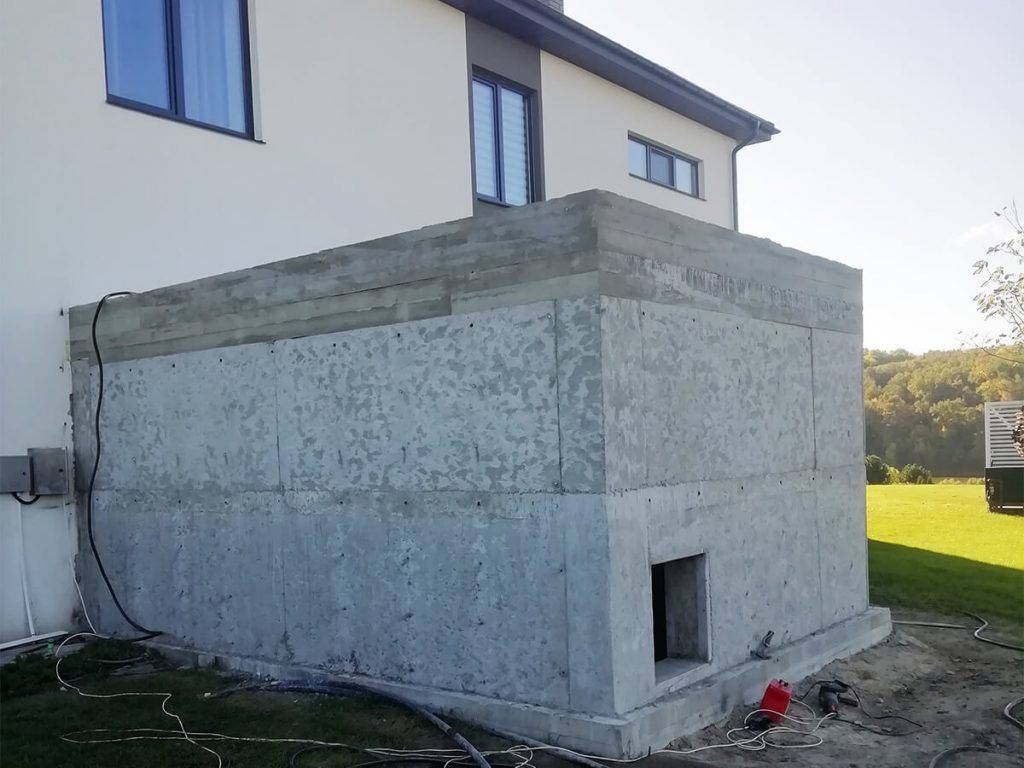

При строительстве защитного укрытия основное внимание часто уделяется видимым параметрам: толщине бетона, массивности дверей. Однако истинная прочность и способность сооружения выдержать экстремальные нагрузки закладываются на скрытом, «подземном» уровне. Речь идет о внутреннем силовом каркасе – арматуре, и о критически важных узлах сопряжения – закладных деталях. Эти элементы не видны после заливки бетона, но именно они превращают набор стен и перекрытий в единый монолитный организм, способный сопротивляться давлению грунта, ударной волне и осколкам. Игнорирование технологии на этом этапе, экономия на диаметре или качестве металла, неправильная сварка – это не компромисс, а прямое создание уязвимостей, которые могут стать фатальными. Эта статья – это детальное инженерное руководство, в котором мы глубоко разберем, как правильно спроектировать и собрать «скелет» и «суставы» вашего укрытия, чтобы оно было по-настоящему надежным.
«Скелет» укрытия – арматурный каркас
Арматура – это стальные стержни, которые воспринимают растягивающие и изгибающие нагрузки, с которыми не справляется хрупкий бетон, превращая его в композитный материал – железобетон.
Почему армирование так критично? Физика процесса
Бетонная стена укрытия испытывает колоссальное давление грунта снаружи, которое пытается ее «сломать» или «выгнуть» внутрь. Плита перекрытия прогибается под весом грунта сверху. Во всех этих случаях в бетоне возникают растягивающие напряжения. Без арматуры это неминуемо приведет к появлению трещин и хрупкому разрушению.
- Что использовать: Сталь класса А500С Для всех несущих элементов укрытия (фундаментная плита, стены, перекрытие) используется исключительно стальная арматура класса А500С согласно ДСТУ 3760:2019. Индекс «С» означает «свариваемая», что говорит о контролируемом химическом составе (низкое содержание углерода, не более 0.22%), обеспечивающем качественный сварной шов без потери прочности в околошовной зоне.
- Технические данные: Арматура А500С имеет нормативное сопротивление растяжению Rs,n = 500 МПа и расчетное сопротивление Rs = 435 МПа. Это гарантирует предсказуемое поведение под нагрузкой.
- Почему не композит? Научное обоснование Главная причина – модуль упругости (модуль Юнга). Этот параметр показывает, насколько материал сопротивляется упругой деформации.
- У стали он составляет около 200 ГПа (200 000 МПа).
- У стеклопластиковой арматуры – всего 45-55 ГПа. Это означает, что под одинаковой нагрузкой композит растянется в 4 раза сильнее. Для защитного сооружения, которое должно выдерживать динамические нагрузки без критических деформаций, такая «пружинистость» недопустима. Это приведет к широкому раскрытию трещин в бетоне (значительно превышающему допустимые по ДБН В.2.6-98:2009 0.3-0.4 мм) и потере герметичности. Кроме того, коэффициент температурного расширения стали (α ≈ 12×10⁻⁶ °C⁻¹) очень близок к бетону (α ≈ 10×10⁻⁶ °C⁻¹), что обеспечивает их совместную работу при перепадах температур. У композита этот показатель другой, что может вызывать внутренние напряжения.
- Технические характеристики армирования:
- Диаметр: Для стен и плит укрытия используется арматура ⌀12-16 мм. Выбор зависит от толщины конструкции и расчетных нагрузок. Для стен и плиты толщиной 300 мм минимально рекомендуемый диаметр – 12 мм. Процент армирования (отношение площади сечения арматуры к площади сечения бетона) в защитных сооружениях должен быть выше, чем в обычном строительстве, и составлять не менее 0.2-0.4% для каждой сетки.
- Схема: Обязательно двойной пространственный каркас (две сетки у каждой грани) с шагом 150х150 мм или 200х200 мм. Двойной каркас необходим для восприятия разнонаправленных изгибающих моментов (давление грунта снаружи, давление ударной волны снаружи, контрудар и отраженная волна изнутри).
- Соединение: Только вязка отожженной проволокой ⌀1.2-1.4 мм. Сварка стержней на стройплощадке без специального оборудования и контроля (например, ванно-шовная сварка) приводит к локальному перегреву металла, изменению его кристаллической структуры и охрупчиванию, что снижает прочность стали в месте шва.
Закладные детали – «суставы» вашей крепости
Закладная деталь – это стальной элемент (чаще всего пластина с приваренными к ней анкерными стержнями), который устанавливается в опалубку и замоноличивается в бетоне. Ее задача – создать надежную точку крепления для других конструкций, в нашем случае – для массивной дверной коробки.
Почему это самый важный узел?
Представьте себе самую прочную бронедверь. Если она просто вставлена в проем и закреплена на обычные анкеры, то под действием ударной волны ее вырвет из стены вместе с кусками бетона. Закладная деталь же передает нагрузку с дверной коробки не на поверхностный слой бетона, а на весь арматурный каркас стены, распределяя усилие по огромной площади.
Конструкция и материалы
- Пластина: Это основа детали, к которой будет привариваться дверная коробка.
- Материал: Полоса стальная или лист стальной горячекатаный из стали Ст3сп/пс (согласно ДСТУ 2651 / ГОСТ 380).
- Толщина: Для надежной передачи нагрузки и качественного сварного шва толщина пластины должна быть не менее 8-12 мм.
- Анкерные стержни: Это «корни» закладной детали, которые уходят вглубь бетона.
- Материал: Арматура А500С диаметром 12-16 мм.
- Расположение: Привариваются к пластине перпендикулярно или под углом.
- Длина: Длина анкеров должна быть достаточной, чтобы пересечь внутреннюю арматурную сетку стены и надежно закрепиться в бетонном массиве. Обычно это 250-350 мм.
Установка и металлообработка
- Закладные детали изготавливаются заранее. Сварочные работы по соединению пластины и анкеров должны быть выполнены профессионально, с полным проваром.
- Детали устанавливаются на внутреннюю сторону опалубки стены.
- Анкерные стержни надежно привязываются вязальной проволокой к основному арматурному каркасу стены.
- После этого производится заливка бетона.
Армирование проемов и использование сетки
Любой проем (дверной, вентиляционный) в монолитной стене – это не просто отверстие, а концентратор напряжений. Представьте себе поток воды: любое препятствие заставляет его бурлить и создавать вихри. Точно так же силовой поток в бетонной стене «обтекает» проем, создавая зоны пиковых напряжений в его углах. Без правильного усиления эти напряжения неизбежно приведут к образованию диагональных трещин, даже от усадки бетона, не говоря уже о динамических нагрузках.
Силовое усиление проемов
Это обязательный этап, обеспечивающий целостность стены. Усиление выполняется дополнительными стержнями из арматуры А500С.
- Обрамление по периметру (П-образные стержни):
- Назначение: Создание мощной рамы вокруг проема, которая «собирает» и перераспределяет нагрузки, не давая им концентрироваться в углах.
- Исполнение: По всем четырем сторонам проема (сверху, снизу и по бокам) устанавливаются П-образные гнутые стержни. Они заводятся в тело стены за пределы проема.
- Диаметр: Диаметр этих стержней должен быть не меньше диаметра основной вертикальной арматуры стены (т.е. 12-14 мм).
- Длина «ножек» (анкеровки): Длина заведения стержня за угол проема должна быть не менее длины анкеровки, которая составляет 40-50 диаметров. Пример: для арматуры ⌀12 мм, «ножки» П-образного элемента должны быть не менее 12 мм * 40 = 480 мм (принимаем 500 мм).
- Количество: Обычно устанавливается по 2-3 таких стержня с каждой стороны проема.
- Диагональное усиление углов:
- Назначение: Прямое противодействие диагональным трещинам, которые всегда стремятся «разойтись» из углов.
- Исполнение: В каждом углу проема, под углом 45 градусов, устанавливаются дополнительные прямые стержни.
- Диаметр: 10-12 мм.
- Длина: Длина стержня должна быть достаточной, чтобы пересечь зону концентрации напряжений. Практическое правило – 70-100 см.
Противоосколочная сетка (дополнительная защита)
- Физика процесса (откол бетона): При воздействии ударной волны или высокоскоростного осколка на наружную поверхность стены, по бетону проходит волна сжатия. Достигнув внутренней поверхности, она отражается уже как волна растяжения. Поскольку бетон не работает на растяжение, это приводит к отрыву и разлету кусков бетона с внутренней стороны, которые становятся вторичными поражающими элементами.
- Роль сетки:
- Что использовать: Готовая сварная сетка из проволоки ВР-1 (согласно ДСТУ) с ячейкой 100х100 мм. Более крупная ячейка (150х150 или 200х200) для этой цели менее эффективна.
- Важно: Эта сетка ни в коем случае не заменяет основной силовой каркас из арматуры ⌀12-16 мм! Она является дополнительным, третьим слоем армирования.
- Установка: Сетка устанавливается у внутренней грани стены с минимально возможным защитным слоем бетона (15-20 мм). Она крепится вязальной проволокой к внутренней сетке основного армокаркаса.
- Назначение: Ее задача – не нести нагрузку, а удержать отколовшиеся куски бетона, не дав им разлететься по помещению. Это значительно повышает безопасность находящихся внутри людей.
- Практика применения: В частном строительстве установка противоосколочной сетки не является обязательной нормой, но настоятельно рекомендуется экспертами как относительно недорогой способ значительно повысить класс защиты укрытия.
Сварка и вязка – два метода сборки каркаса
Даже самые лучшие материалы можно испортить некачественной сборкой.
- Вязка:
- Описание: Это основной метод сборки арматурных каркасов на стройплощадке. Стержни соединяются в местах пересечения специальной отожженной вязальной проволокой диаметром 1.2-1.4 мм с помощью вязального крючка.
- Преимущества:
- Сохранение свойств арматуры: Вязка не изменяет структуру стали, в отличие от неправильной сварки.
- Пластичность каркаса: Каркас имеет некоторую подвижность, что позволяет ему лучше воспринимать усадочные деформации бетона без возникновения внутренних напряжений.
- Технология: В частном строительстве достаточно связывать не все пересечения, а в шахматном порядке через одно.
- Сварка:
- Ограничения: Сварка арматуры класса А500С на стройплощадке допускается, но требует строгого соблюдения технологии (ГОСТ 14098). Использование обычного инвертора и стандартных электродов для «прихваток» категорически запрещено!
- Почему это опасно? Неправильная сварка (перегрев металла) приводит к изменению кристаллической решетки стали в околошовной зоне. Металл становится хрупким, и под нагрузкой разрушение произойдет именно в этом месте, а не по основному сечению стержня.
- Вывод: Для частного строительства укрытия, где нет возможности обеспечить лабораторный контроль сварных швов, надежная вязка является единственно правильным и безопасным методом сборки основного каркаса. Сварка применяется только для изготовления закладных деталей в контролируемых условиях.
От теории к практике с надежным партнером
Строительство укрытия – это создание системы безопасности, где не бывает незначительных деталей. Мы убедились, что его надежность определяется не только толщиной бетона, но и качеством скрытых стальных элементов: арматуры, формирующей силовой каркас, и закладных деталей, обеспечивающих неразрывную связь бетона и стали в самых ответственных узлах.
