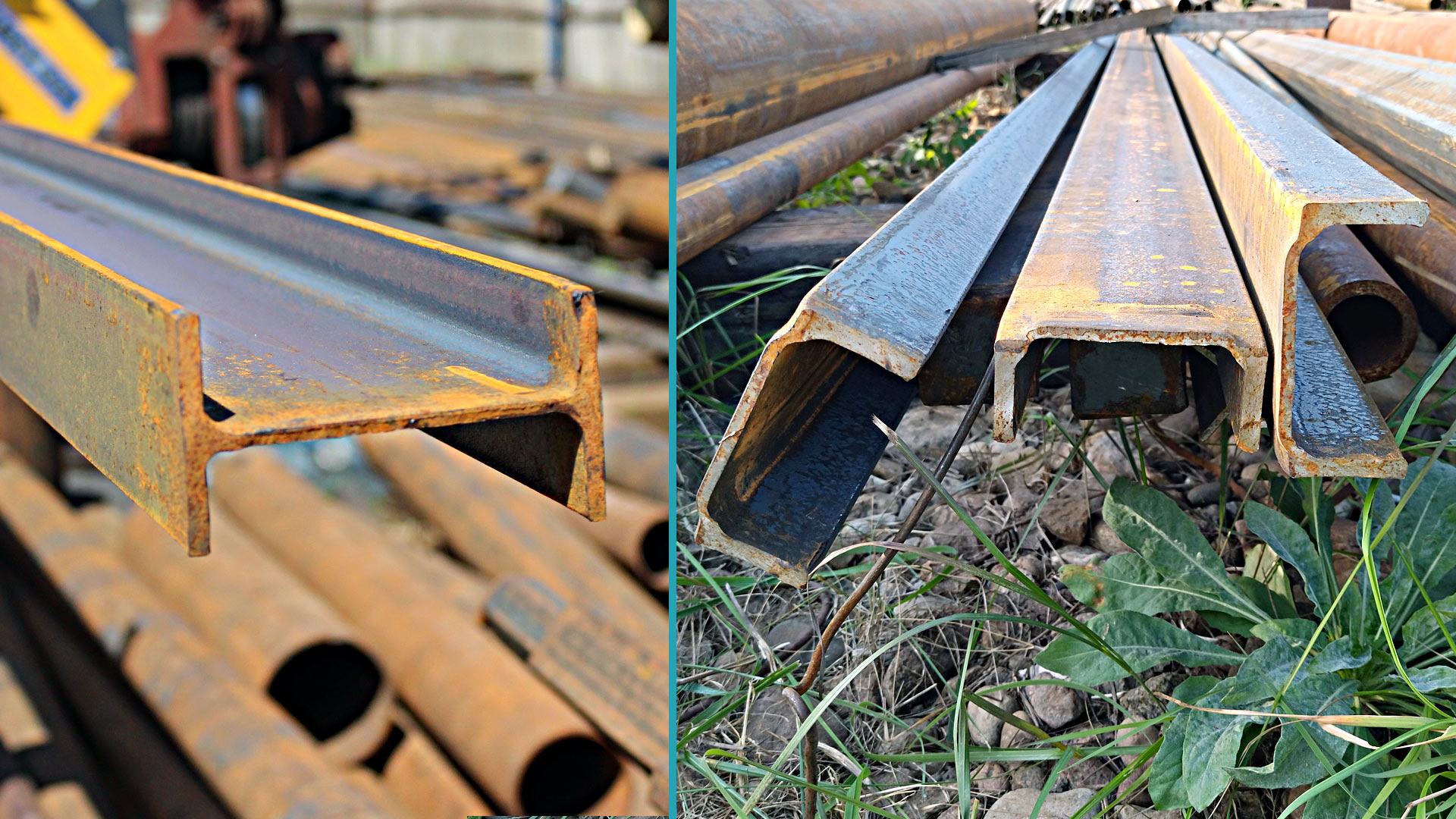

При проектировании металлоконструкций важным этапом является выбор подходящего профиля для несущих элементов. Среди наиболее распространённых решений выделяют швеллер и двутавр. Оба профиля обладают высокой прочностью, но различаются по конструкции, распределению нагрузки и области применения. Разберём, какой вариант лучше выбрать в зависимости от конкретных задач.

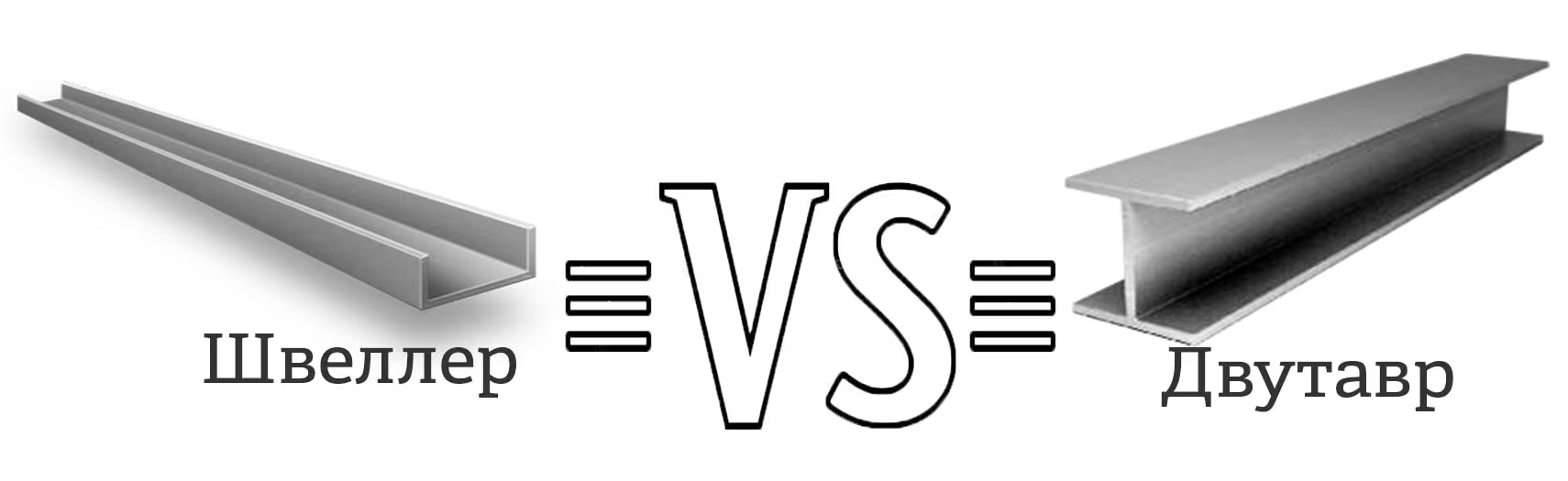

Основные характеристики швеллера и двутавра
| Параметр | Швеллер | Двутавр |
|---|---|---|
| Форма профиля | П-образная | Н-образная |
| Жёсткость | Высокая в одной плоскости, слабее в другой | Высокая во всех направлениях |
| Вес при одинаковой прочности | Больше | Меньше |
| Устойчивость к изгибу | Ниже | Выше |
| Применение | Каркасные конструкции, перекрытия, опоры, балки | Колонны, несущие балки, мостовые конструкции |
| Стоимость | Дешевле | Дороже |
Преимущества и недостатки каждого профиля
Преимущества швеллера
- Легче в монтаже благодаря удобной форме.
- Хорошо подходит для использования в конструкциях, где нагрузка действует в одном направлении.
- Более доступен по цене по сравнению с двутавром.
- Удобен для создания рам, стоек и мостовых конструкций.
Недостатки швеллера
- Меньшая жёсткость в сравнении с двутавром при изгибающих нагрузках.
- Требует дополнительного усиления в критически нагруженных местах.
- Меньше сопротивляется скручиванию.
Преимущества двутавра
- Обеспечивает равномерное распределение нагрузки по всей длине.
- Высокая устойчивость к изгибу и скручиванию.
- Позволяет создавать более лёгкие конструкции с сохранением прочности.
- Идеально подходит для несущих колонн и балок в тяжёлых конструкциях.
Недостатки двутавра
- Более высокая стоимость.
- Сложнее в монтаже из-за массивности и формы.
- Требует профессионального расчёта и проектирования.
В каких случаях выбрать швеллер, а в каких — двутавр?
Когда лучше использовать швеллер?

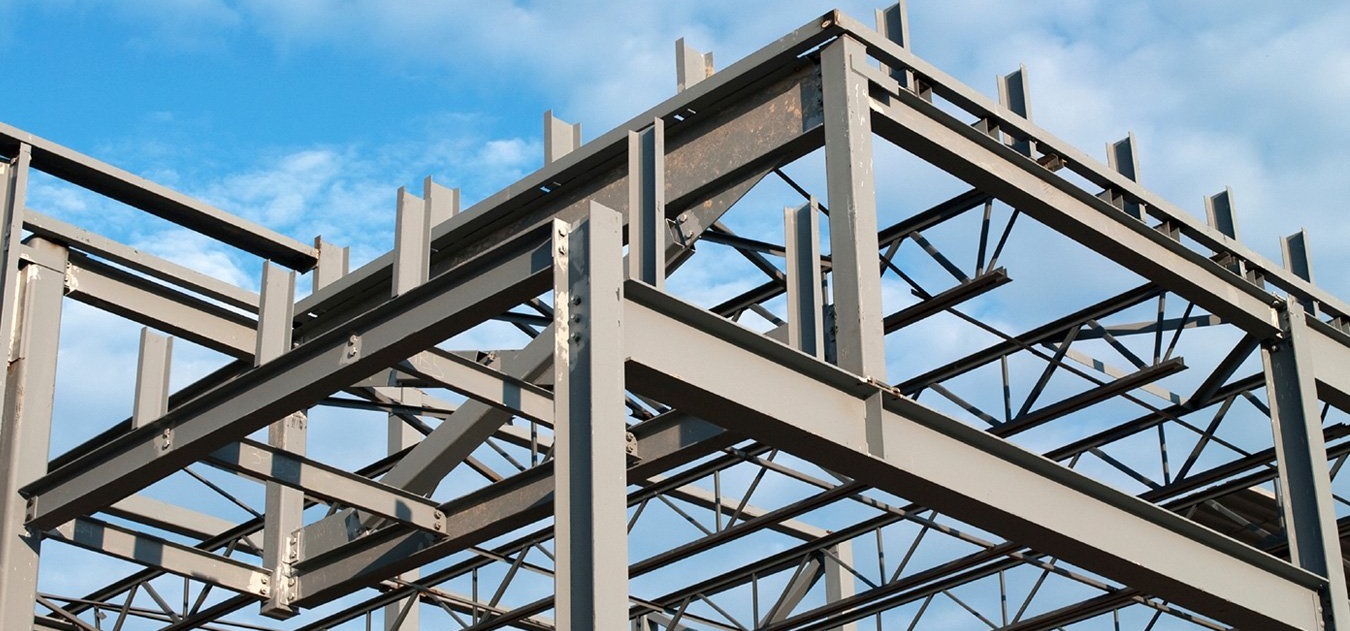

- Рамные конструкции и каркасы – удобство монтажа и достаточная прочность.
- Лёгкие перекрытия – подходит для гаражей, ангаров, хозяйственных построек.
- Опоры и стойки – при умеренных нагрузках обеспечивает стабильность.
- Мостовые балки и фермы – используется в комбинации с другими элементами для усиления.
Когда выбрать двутавр?
- Колонны и несущие балки – в многоквартирных домах, промышленных объектах, мостах.
- Длинные пролёты – отлично распределяет нагрузку, предотвращает прогиб.
- Массивные конструкции – выдерживает большие динамические и статические нагрузки.
- Каркасные здания – обеспечивает прочность и долговечность сооружения.

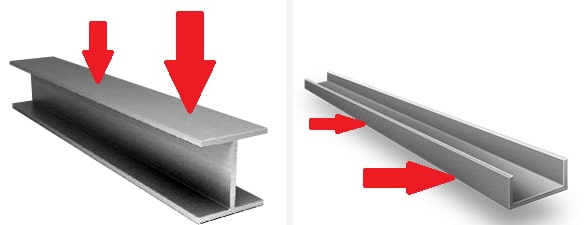

Примеры расчёта нагрузок для выбора профиля
Пример расчёта для частного строительства
Предположим, нужно установить перекрытие гаража длиной 6 м, выдерживающее нагрузку 500 кг/м².
- Швеллер №16 (ГОСТ 8240-97) выдерживает нагрузку до 2 тонн на 1 метр длины, но при пролёте 6 м потребуется дополнительное усиление.
- Двутавр №20 (ГОСТ 8239-89) способен выдерживать нагрузку до 3 тонн на 1 метр без дополнительного усиления.
Вывод: для гаража с небольшой нагрузкой можно использовать швеллер с дополнительными опорами, но если планируется тяжёлый настил – лучше выбрать двутавр.
Пример расчёта для промышленного объекта
Если необходимо установить несущую балку в складском помещении с пролётом 8 м и нагрузкой 1000 кг/м²:
- Швеллер №24 требует значительного усиления распорками.
- Двутавр №30 выдержит заданную нагрузку без усилений.
Вывод: для промышленных объектов двутавр предпочтительнее из-за высокой жёсткости.
Сравнение швеллера и двутавра: Подводим итоги
Выбор между швеллером и двутавром зависит от множества факторов, включая условия эксплуатации, тип нагрузки, длину пролёта и конструкционные особенности проекта. Швеллер предпочтителен для лёгких каркасных конструкций, опор и рам, где требуется удобство монтажа и относительная экономичность. Двутавр является оптимальным решением для несущих конструкций, перекрытий больших пролётов, колонн и промышленных объектов, благодаря его высокой прочности и устойчивости к изгибу и скручиванию.
Перед выбором профиля важно учитывать:
- Расчётную нагрузку. Если нагрузка статическая и равномерно распределена, швеллер может быть подходящим вариантом. Если конструкция испытывает сложные нагрузки, включая динамические или изгибающие силы, двутавр будет более надёжным.
- Экономическую целесообразность. Швеллер дешевле и проще в монтаже, но может потребовать дополнительного усиления, что приведёт к удорожанию конструкции.
- Особенности монтажа. Двутавр требует более сложной обработки и соединения, но обеспечивает значительно большую несущую способность.
- Долговечность и эксплуатационные условия. В условиях повышенной влажности или агрессивной среды выбор профиля должен учитывать необходимость дополнительной защиты от коррозии.
При проектировании металлоконструкций лучше всего опираться на расчёты и технические требования проекта. Ошибочный выбор профиля может привести к перерасходу материалов, снижению прочности или даже аварийным ситуациям. Оптимальным вариантом является предварительное консультирование с инженерами-строителями, которые смогут рассчитать необходимую жёсткость и надёжность конструкции.
В конечном итоге, правильный подбор между швеллером и двутавром позволит не только снизить затраты, но и обеспечить безопасность, устойчивость и долговечность строительных конструкций.
