Вы вложили тысячи долларов в современные фотомодули и инверторы, стремясь к энергетической независимости, но задумывались ли вы, на чем держится ваша инвестиция? В реалиях Украины, где климатические аномалии становятся нормой, а вопрос надежности энергосистемы — вопросом выживания, каркас СЭС перестает быть просто «подставкой». Это фундамент вашей финансовой безопасности на ближайшие 25–30 лет.
Многие владельцы совершают фатальную ошибку, пытаясь сэкономить на металлоконструкции. В результате — погнутые профили после первого обильного снегопада, «улетающие» панели во время штормового ветра или сквозная коррозия уже через три года эксплуатации. Сегодняшние тренды диктуют новые правила: использование двусторонних (Bifacial) панелей требует особого подхода к затенению, а переход на более мощные и тяжелые модули заставляет пересматривать классические инженерные расчеты.
В этой статье мы не просто перечислим материалы. Мы предоставим профессиональный технический разбор, который поможет вам избежать дорогостоящих ошибок. Вы узнаете, как правильно подобрать металлопрокат, рассчитать нагрузки согласно ДБН и почему понимание разницы между конкретными марками стали — это разница между стабильным доходом и катастрофическим убытком. Это полное руководство для тех, кто строит на совесть и навсегда.
Факторы устойчивости каркаса для солнечных панелей: Почему это критично?
Устойчивость СЭС — это не только прочность металла, но и его способность сопротивляться динамическим и статическим нагрузкам. Согласно ДБН В.1.2-2:2006 (Нагрузки и воздействия), проектировщик обязан учитывать три критических фактора.
Ветровая нагрузка: Эффект «паруса» и аэродинамика
В Украине ветровое давление варьируется от 370 Па до 600 Па (37–60 кг/м²). Однако при наклоне панелей под углом 30–35° возникает подъемная сила.
- Расчетный совет: Для открытых пространств (полевые СЭС) необходимо применять коэффициент пульсации давления. При порывах ветра 25-30 м/с нагрузка на одну панель площадью 2.5 м² может достигать 150-200 кг «на отрыв».
- Маркировка и допуски: При использовании трубы профильной 60х40 или 80х40, толщина стенки должна быть не менее 3 мм для обеспечения жесткости на кручение.
Снеговая нагрузка: Статическое давление
Снеговая нагрузка в Украине разделена на 6 районов. В северных и западных областях (Чернигов, Карпаты) она достигает 180 кг/м².
Таблица: Ориентировочные нагрузки по регионам (согласно ДБН)
| Регион | Ветровая нагрузка (Па) | Снеговая нагрузка (кг/м²) | Риск обледенения |
|---|---|---|---|
| Юг (Одесса, Николаев) | 550–600 (Высокий) | 80–100 (Низкий) | Умеренный |
| Центр (Киев, Черкассы) | 400–450 (Средний) | 160–180 (Высокий) | Высокий |
| Запад (Львов, Ивано-Франковск) | 500 (Средний) | 180+ (Критический) | Высокий |
Пример: Если у вас массив из 20 панелей, общая снеговая нагрузка в Киевской области может составить до 7.2 тонн. Это требует использования балки двутавровой или усиленной трубы профильной 100х100 в качестве главных опор.
Коррозионная стойкость и категории среды
Срок службы СЭС — 25 лет. Обычная краска не выдержит столько. Согласно ДСТУ ISO 12944, необходимо определять категорию коррозионной активности:
- C3 (Средняя): Городские и промышленные зоны. Требуется горячее цинкование (80–120 мкм).
- C4/C5 (Высокая): Приморские районы. Только спецстали или сверхтяжелое цинкование.
Сравнение защитных покрытий:
- Холодное цинкование (краска): Срок службы 3–5 лет. Высокий риск подпленочной коррозии.
- Горячее цинкование: Срок службы 25+ лет. Металл защищен на молекулярном уровне.
- Нержавеющая сталь: Вечно, но экономически нецелесообразно для основного каркаса.
Фундамент для каркаса солнечных панелей — основа стабильности
Фундамент — это единственная часть СЭС, которую невозможно «подправить» после монтажа без демонтажа всей станции. В Украине глубина промерзания грунта составляет от 0.8 до 1.2 метра, что обязывает закладывать основания ниже этой отметки для исключения сил морозного пучения.
Типы фундаментов и их применение
| Тип фундамента | Особенности применения | Используемый металл |
|---|---|---|
| Буронабивные сваи | Идеально для большинства грунтов Украины. Высокая устойчивость к «выдергиванию» ветром. | Армокаркас из рифленой арматуры 10-14 мм, бетон B20/B25. |
| Винтовые сваи | Скорость монтажа, подходит для склонов и сложных рельефов. | Стальная труба с лопастью, оцинкованная. |
| Бетонные блоки (балласт) | Для плоских крыш или грунтов, где бурение запрещено. | Лист стальной ГК, Полоса для связки. |
| Геошурупы | Современный тренд. Минимальное повреждение ландшафта. | Высокопрочная сталь с горячим цинкованием. |
Армирование: Технические данные и маркировки
Для обеспечения связи бетона с металлом и распределения нагрузок используется арматура для бетона, железобетона (ДСТУ 3760:2006).
Классификация и выбор диаметра:
- Гладкая арматура (Класс А240С):
- Арматура 8 мм: Используется исключительно как распределительная или для создания хомутов в армопоясе. Она удерживает основные стержни в проектном положении.
- Рифленая арматура (Класс А400С / А500С):
- Арматура 10 мм и Арматура 12 мм: «Золотой стандарт» для частных СЭС мощностью до 30 кВт. Обеспечивает надежную работу сваи на изгиб.
- Арматура 14 мм и арматура 16 мм: Применяются для опорных колонн высотой более 2.5 метров или при широком шаге стоек.
- Арматура 18 мм, 20 мм, 22 мм: Используются в фундаментах под трекерные системы (поворотные СЭС), где возникают динамические вибрации.
- Арматура 25 мм, 28 мм, 30 мм, 32 мм: Применяются в индустриальных проектах (МВт-класса) для фундаментов под КТП (комплектные трансформаторные подстанции) и массивные опорные балки.
Технические допуски и советы по монтажу армокаркаса:
- Защитный слой бетона: Арматура должна находиться на расстоянии не менее 40–50 мм от края бетона для предотвращения коррозии.
- Связка: Используйте исключительно проволоку вязальную. Сварка арматуры класса А500С допускается только при наличии маркировки «С» (свариваемая), иначе в местах пережога металл становится хрупким.
- Анкерная группа: Для крепления стоек каркаса к фундаменту используйте закладные из листа стального горячекатаного толщиной от 8 мм, к которому приварены шпильки из круга стального.
Металлоконструкция каркаса для солнечных панелей: Скелет системы
Каркас СЭС — это сложная инженерная система, где каждый элемент работает на общую жесткость. Основной материал — стальной профиль, который должен отвечать требованиям ДСТУ 8940:2019.
Профильная труба — универсальное решение
Труба квадратная профильная и прямоугольная являются эталоном для СЭС благодаря высокому моменту инерции.
Технические данные по выбору сечения:
Толщина стенки — критический параметр. Для СЭС в Украине категорически не рекомендуется использовать трубу со стенкой менее 2.0 мм. Оптимально — 3.0 мм и выше.
| Узел системы | Рекомендуемое сечение (мм) | Почему именно этот размер? |
|---|---|---|
| Основные опоры (колонны) | 80х80, 100х100, 120х120 | Максимальная устойчивость к продольному изгибу. |
| Тяжелые промышленные стойки | 140х140, 160х160, 180х180, 200х200 | Используются для двухрядных вертикальных систем на «ногах» выше 3 метров. |
| Главные прогоны (ригели) | 60х40, 80х40, 80х60, 100х50, 100х60 | Прямоугольная труба ставится на узкую грань, что дает максимальную жесткость при вертикальной нагрузке (снег). |
| Обрешетка (под панели) | 40х20, 40х40, 50х25, 50х30 | Компактные размеры для удобства крепления прижимов. |
| Связи и раскосы | 25х25, 30х20, 30х30, 40х10 | Обеспечивают геометрическую неизменяемость каркаса (защита от «складывания»). |
Расширенная номенклатура труб и их применение в СЭС:
- Микро-системы и декоративные элементы: Труба 20х40, 30х20, 40х10.
- Стандартные домашние СЭС (до 30 кВт): Труба профильная 40х40, 50х50, 60х60, 60х40.
- Усиленные узлы и перемычки: Труба 50х20, 50х25, 50х30, 50х40, 60х10, 60х20, 60х30.
- Магистральные несущие: Труба 70х70, 80х40, 120х60, 120х80, 150х100, 160х80, 200х120, 200х160.
Допуски и отклонения (контроль качества)
При приемке металла для каркаса важно проверять:
- Кривизна: Не должна превышать 2 мм на 1 погонный метр. Большая кривизна создаст внутренние напряжения в стекле солнечной панели.
- Сварной шов: Должен быть непрерывным и без трещин. Для агрессивных сред лучше выбирать холоднодеформированные трубы.
- Маркировка: Ищите клеймо завода и номер плавки. Для ответственных СЭС выбирайте сталь 09Г2С.
Соединения: Сварка или Болты?
| Метод | Плюсы | Минусы | Совет эксперта |
|---|---|---|---|
| Сварка | Максимальная жесткость, отсутствие люфтов. | Разрушение защитного покрытия, риск коррозии шва. | После сварки обязательно зачистить шов и покрыть «холодным цинком» в 3 слоя. |
| Болтовое соединение | Сохранение оцинковки, возможность демонтажа/регулировки. | Требует высокой точности отверстий, риск разбалтывания. | Используйте болты прочностью 8.8 и контргайки с нейлоновым кольцом. |
Для узлов, подвергающихся высокой вибрации (ветер), используйте лист стальной холоднокатаный для изготовления фасонных деталей (косынок) и полосу стальную для усиления стыков.
Дополнительные элементы жесткости
Для усиления узлов и обеспечения специфических креплений применяются:
- Балка двутавровая: Применяется в качестве главных несущих ригелей на промышленных СЭС с большими пролетами.
- Круг стальной и Квадрат стальной: Используются для изготовления анкерных шпилек и элементов крепления.
- Полоса стальная: Идеальна для изготовления хомутов, соединительных накладок и систем заземления.
- Лист стальной:
- Лист стальной горячекатаный: Для опорных пят (фланцев) под стойки.
- Лист стальной холоднокатаный: Для изготовления точных гнутых кронштейнов и прижимов панелей.
Технические требования и маркировка в Украине
При закупке металла важно обращать внимание на соответствие ГОСТ/ДСТУ. В Украине наиболее популярны марки стали Ст3пс (для общих конструкций) и 09Г2С (для регионов с очень низкими температурами).
Рекомендации по защите:
- Горячее цинкование: Лучший выбор. Покрытие проникает внутрь труб и защищает конструкцию на десятилетия.
- Порошковая покраска: Подходит для алюминиевых или небольших домашних систем.
- Грунтование + Спецкраска: Бюджетный вариант, требующий обновления каждые 3-5 лет.

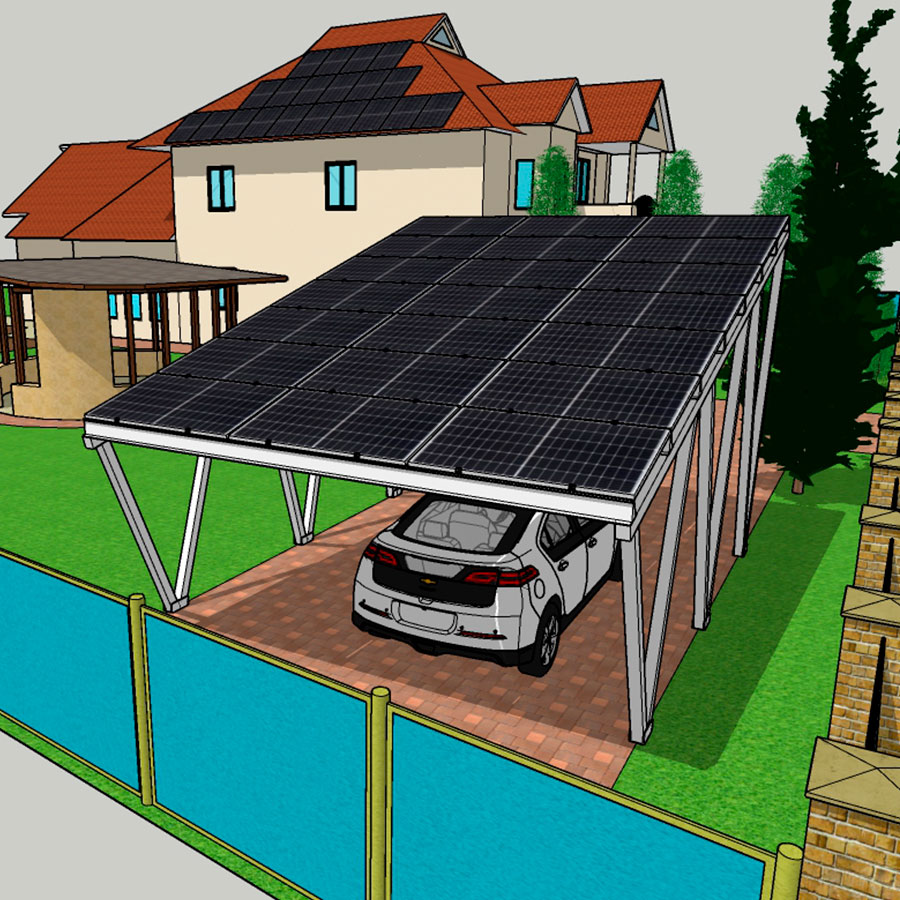

Примеры каркаса для солнечных панелей
Правильный выбор типа конструкции определяет не только устойчивость, но и эффективность генерации. Ниже приведены детализированные спецификации для наиболее популярных решений.

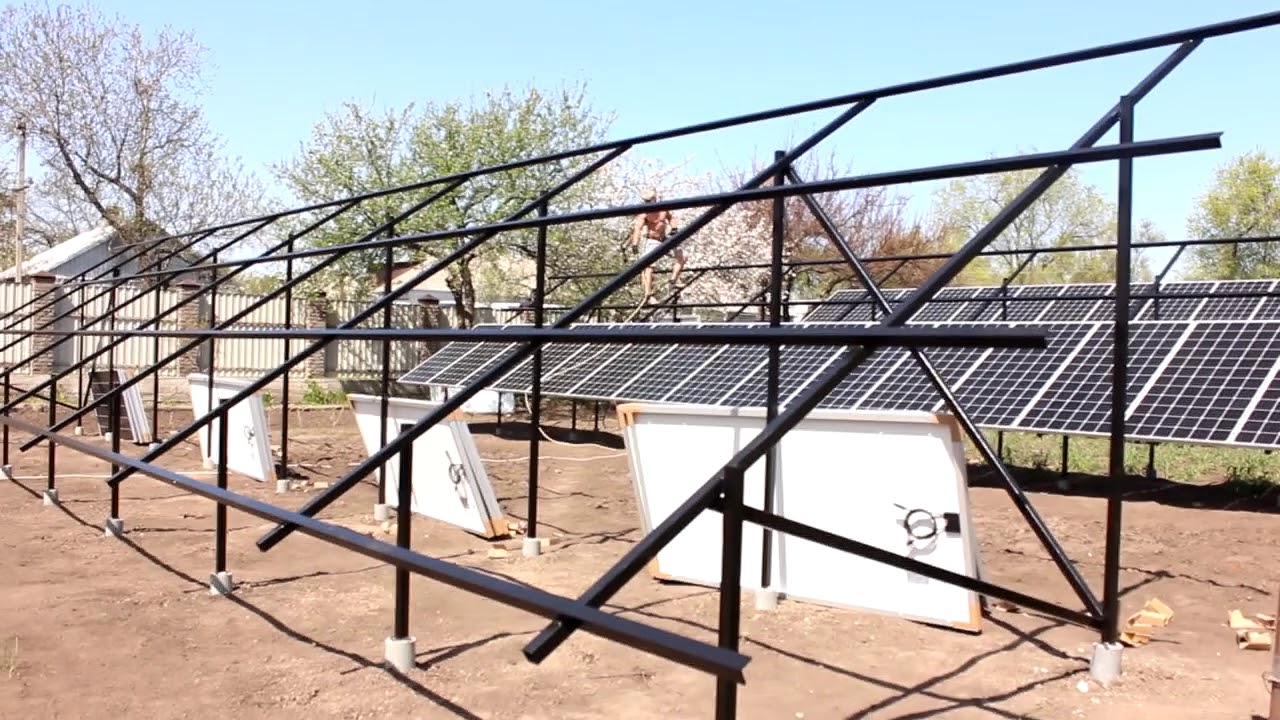

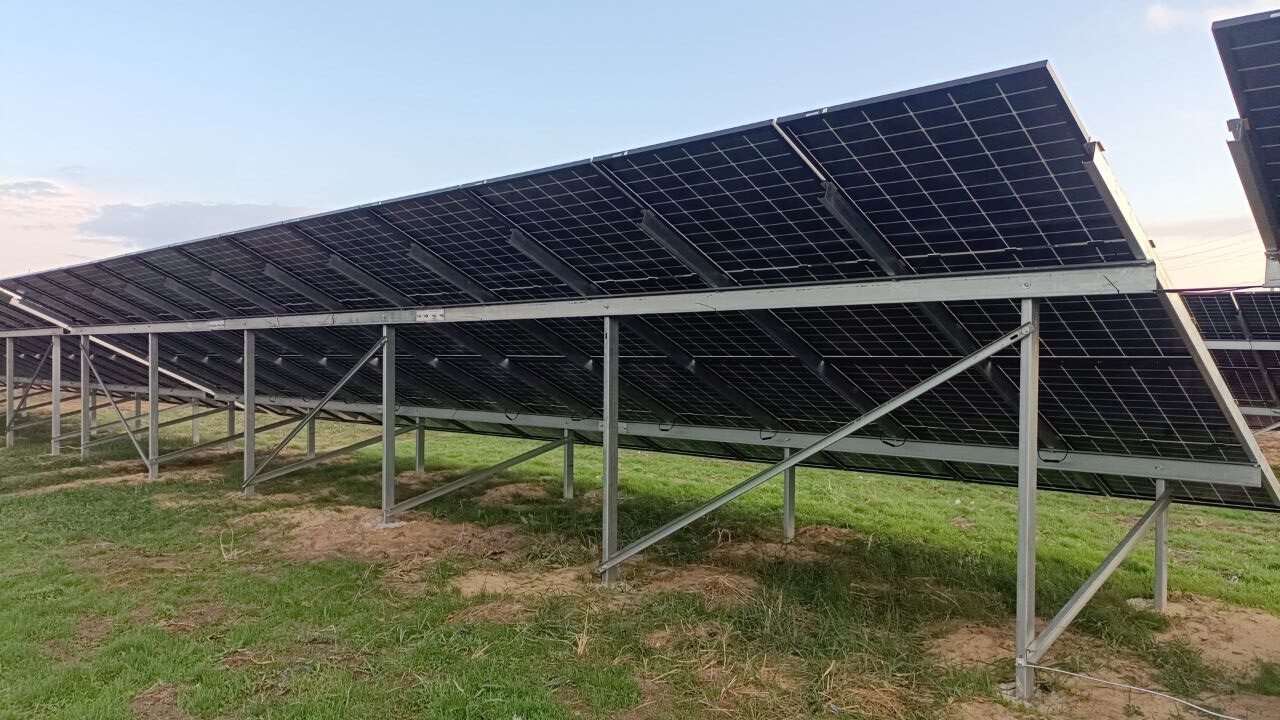

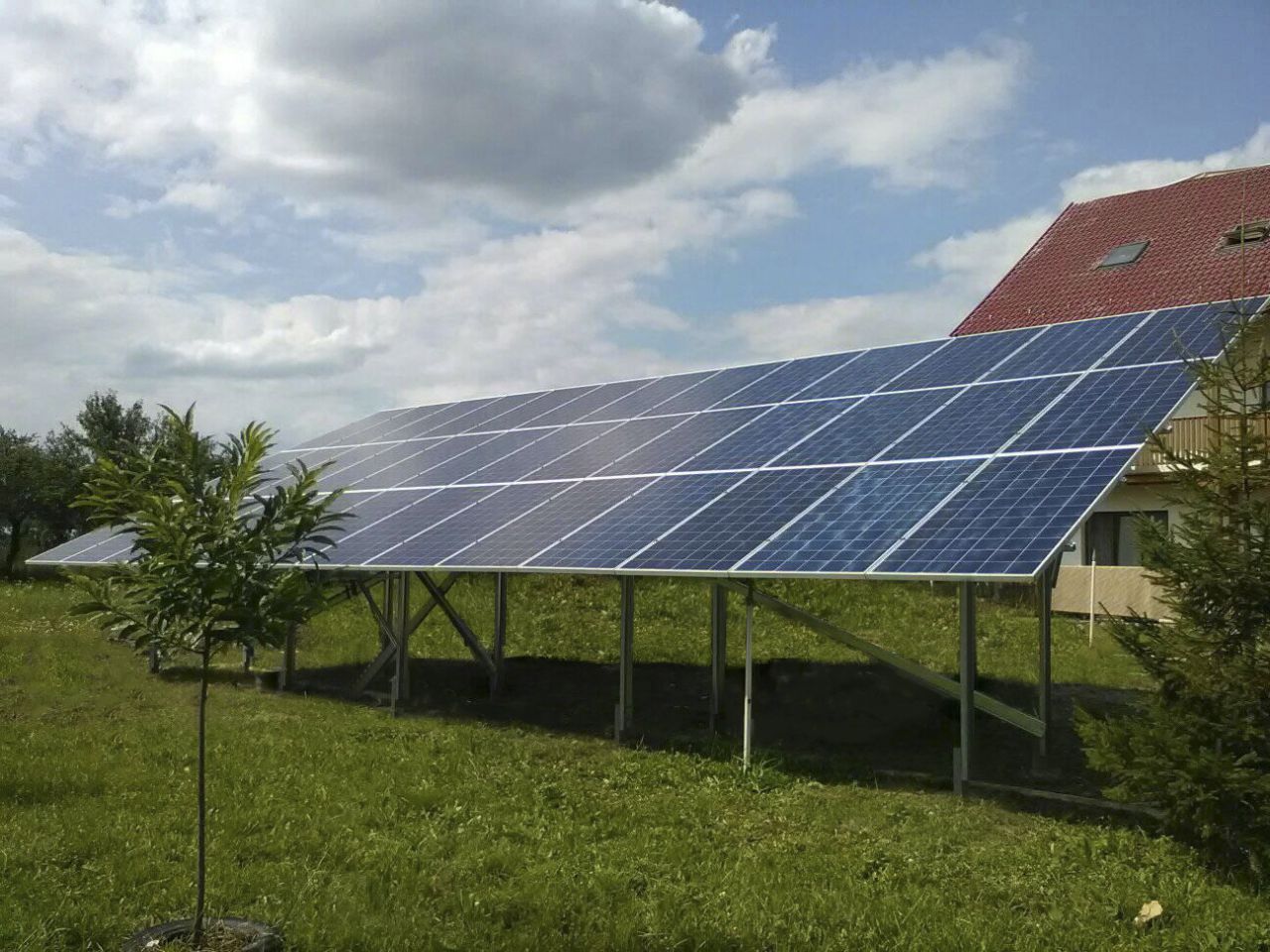

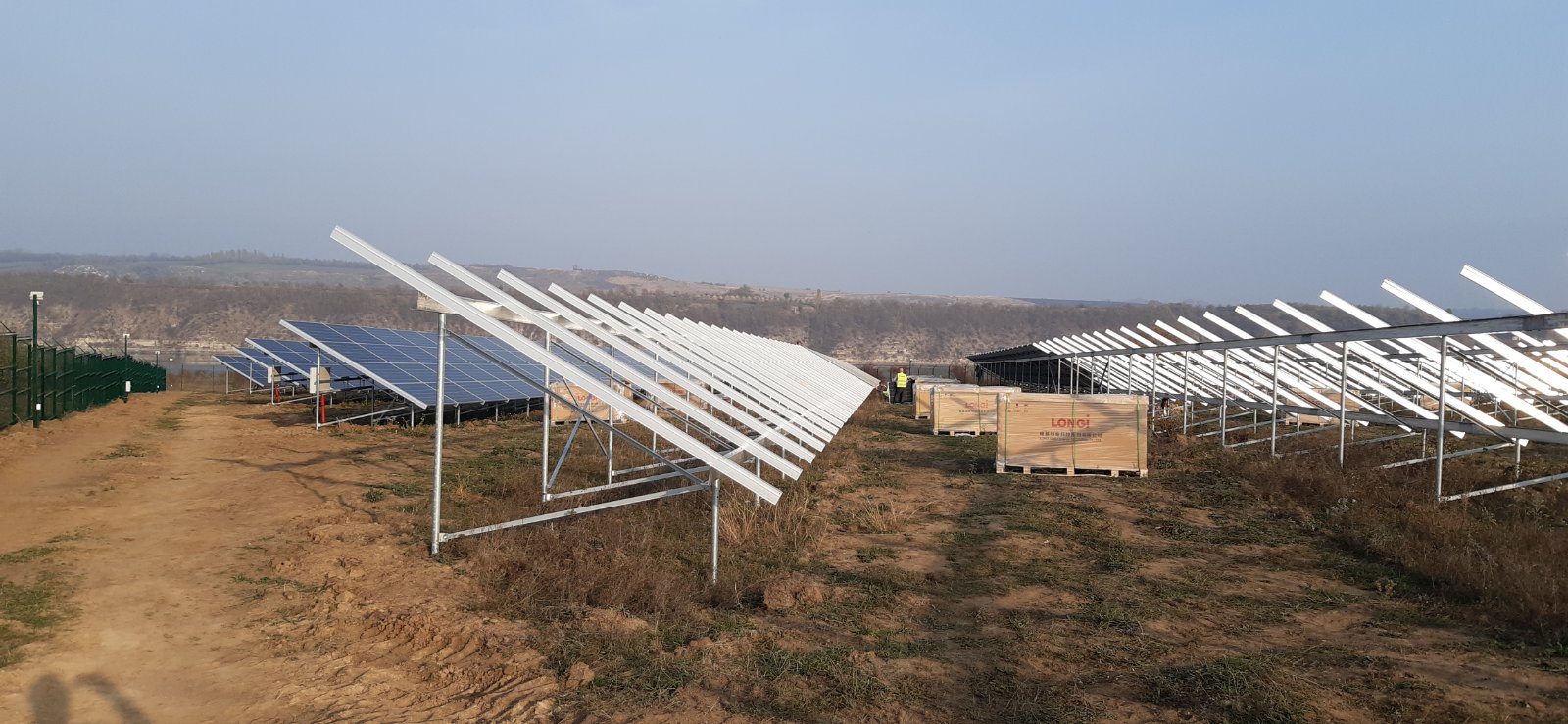

Решение А: Наземная ферма (Стандартная 2-х рядная)
Это наиболее востребованная система для частных домовладений (до 30 кВт).
- Конструкция: Стол-ферма с углом наклона 30–35°.
- Опорная группа: Труба профильная 80х80х3 (шаг стоек — 2.5 м).
- Несущие ригели (горизонталь): Труба 60х40х3 (установка на ребро).
- Обрешетка: Труба 40х40х2 или 50х30х2.
- Фундамент: Буронабивные сваи глубиной 1.2 м. Армирование — каркас из 4-х стержней (Арматура 12 мм), обвязка — Арматура 8 мм (шаг 200 мм).
- Допуски: Отклонение стоек по вертикали не более 1°, разница высот опор — до 5 мм.
Решение Б: Балластная система (Плоская кровля)
Применяется на крышах бизнес-центров и промышленных складов, где нельзя нарушать герметичность кровли.
- Принцип: Устойчивость за счет веса балласта (бетонных блоков), удерживаемого металлическим ложементом.
- Материалы: Основание — Полоса стальная 40х4 или 60х5, Уголок стальной.
- Крепеж блоков: Рама из Трубы профильной 30х30х2.
- Защита: Обязательные резиновые прокладки между металлом и кровлей.
- Технические данные: Вес балласта должен в 1.5 раза превышать расчетную подъемную силу ветра (минимум 80–120 кг на одну панель).
Сравнительная таблица конструктивных решений
| Параметр | Наземная ферма | Крышная балластная | Наклонная кровля |
|---|---|---|---|
| Сложность монтажа | Высокая (земляные работы) | Средняя | Низкая |
| Основной металл | Труба 80х80, 100х100 | Полоса, Уголок, Труба 40х40 | Алюминий или Труба 40х20 |
| Марка стали | Ст3пс / 09Г2С | Ст3пс | Н/Д (Алюминий/Сталь) |
| Устойчивость | Максимальная (за счет фундамента) | Зависит от веса балласта | Зависит от стропильной системы |
| Армирование | Обязательно (А12, А8) | Не требуется | Не требуется |

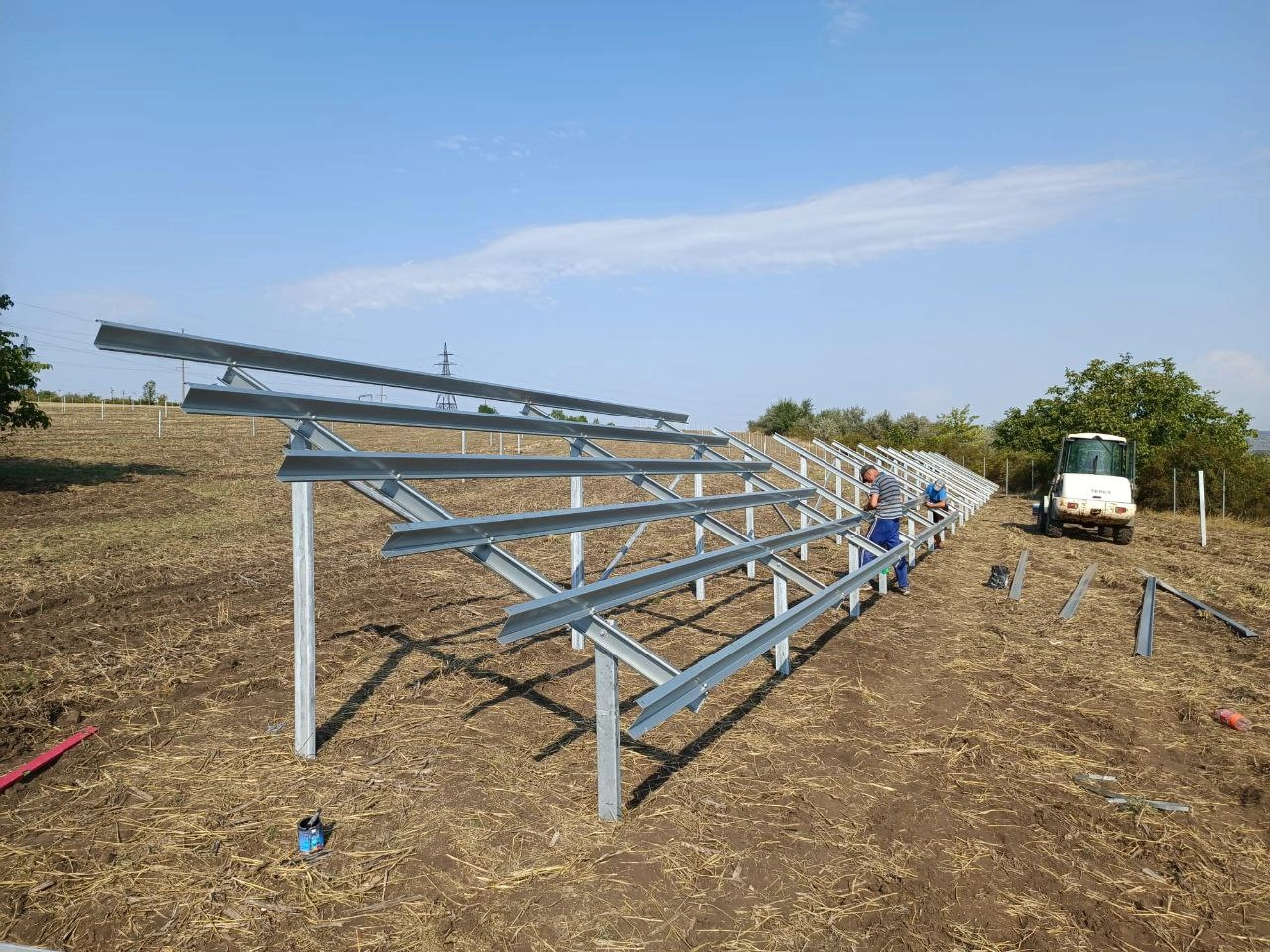

Промышленный стандарт (МВт-кластеры)
Для крупных СЭС применяются системы свайного погружения (С-профиль или труба профильная 120х120 — 160х160) и использование балки двутавровой для перекрытия больших пролетов между инверторами и трансформаторными подстанциями. Армирование фундаментов под КТП требует использования Арматуры 20 мм, 25 мм и выше.
Экспертные советы по монтажу
- Угол наклона: Для Украины оптимально 30-35 градусов. Это обеспечивает баланс между генерацией и самоочисткой от снега.
- Зазоры: Всегда оставляйте температурный зазор (3-5 мм) между панелями. Металл каркаса расширяется на солнце.
- Дренаж: Не допускайте застоя воды внутри профильных труб — это приводит к разрыву металла при замерзании. Используйте заглушки.
- Шаг опор: Не превышайте расстояние в 2.5–3 метра между стойками при использовании стандартных профилей, чтобы избежать прогиба.
Каркас для солнечных панелей: Заключение
Подводя итог, можно с уверенностью сказать: устойчивость каркаса для солнечных панелей — это не результат случайного выбора материалов, а итог строгого инженерного расчета и соблюдения технологической дисциплины.
Из нашего обзора следует три ключевых вывода:
- Фундамент не прощает экономии: Использование рифленой арматуры диаметром от 10 до 16 мм и соблюдение глубины промерзания — это единственный способ гарантировать, что ваш массив не «поплывет» и не будет вырван ветром.
- Геометрия и сечение труб — залог жесткости: Переход от тонкостенных профилей к усиленным трубам профильным (80х80, 100х100) и применение балок двутавровых на сложных участках позволяют системе выдерживать критические снеговые нагрузки, которые в Украине достигают 180 кг/м².
- Системный подход к материалам: Каждый элемент, от стального листа для фланцев до вязальной проволоки для армопояса, играет свою роль. Попытка заменить один компонент на менее качественный ослабляет всю цепь.
Строительство СЭС в Украине сегодня — это не только экологический тренд, но и реальный инструмент энергонезависимости. Использование сертифицированного металлопроката, соответствующего ДСТУ, и реализация проверенных конструктивных решений (от наземных ферм до балластных систем) превращают ваш проект из рискованного эксперимента в надежный актив. Помните: панели можно заменить, инвертор можно обновить, но каркас должен стоять непоколебимо десятилетиями. Только такой подход обеспечит вам не только стабильную генерацию, но и душевное спокойствие в любую непогоду.
