Как сделать армирование под бетонный забор? Ленточный, Столбчатый и Гибридный

Фундамент забора разрушается не от вертикальной массы (вес секций), а от комбинации двух факторов: сил морозного пучения (выталкивающих) и ветровой нагрузки (опрокидывающих, или «парусности»). 90% ошибок, приводящих к трещинам ростверка, вырыванию столбов и «пьяному» забору, закладываются на этапе нулевого цикла.

Армирование – это не просто «засунуть железо в бетон». Это создание пространственного каркаса, который работает как единая балка, перераспределяя все непредсказуемые локальные нагрузки (пучение в одной точке, просадка в другой) по всей длине конструкции.

Эта инструкция рассматривает армирование трех основных типов фундаментов под забор в соответствии со строительными нормами Украины (ДБН В.2.1-10:2018 «Основания и фундаменты», ДСТУ 3760:2019 «Арматура»).

Факторы анализа: Грунт и тип забора

Выбор схемы армирования на 100% зависит от этих двух переменных.

Анализ грунта (Пучинистость)

Главный враг – морозное пучение. Это глина, суглинки, пылеватые пески, которые, насыщаясь водой, при замерзании расширяются и выталкивают фундамент с силой до 10-15 тонн на м².

Решение: Фундамент должен опираться на непучинистый слой (крупный песок, щебень) ниже расчетной глубины промерзания грунта (ГПГ).

Допуски в Украине (ГПГ):

• Север (Чернигов, Сумы): 1.0 — 1.2 м
• Центр (Киев, Полтава): 0.9 — 1.0 м
• Запад (Львов, Тернополь): 0.8 — 1.0 м
• Юг (Одесса, Херсон): 0.6 — 0.7 м
• Восток (Харьков, Днепр): 0.9 — 1.1 м

Тип pабора (масса и парусность)

*МЗЛФ = Мелкозаглубленный ленточный фундамент. Применим только на непучинистых грунтах (песок) или с полной заменой пучинистого грунта под лентой.

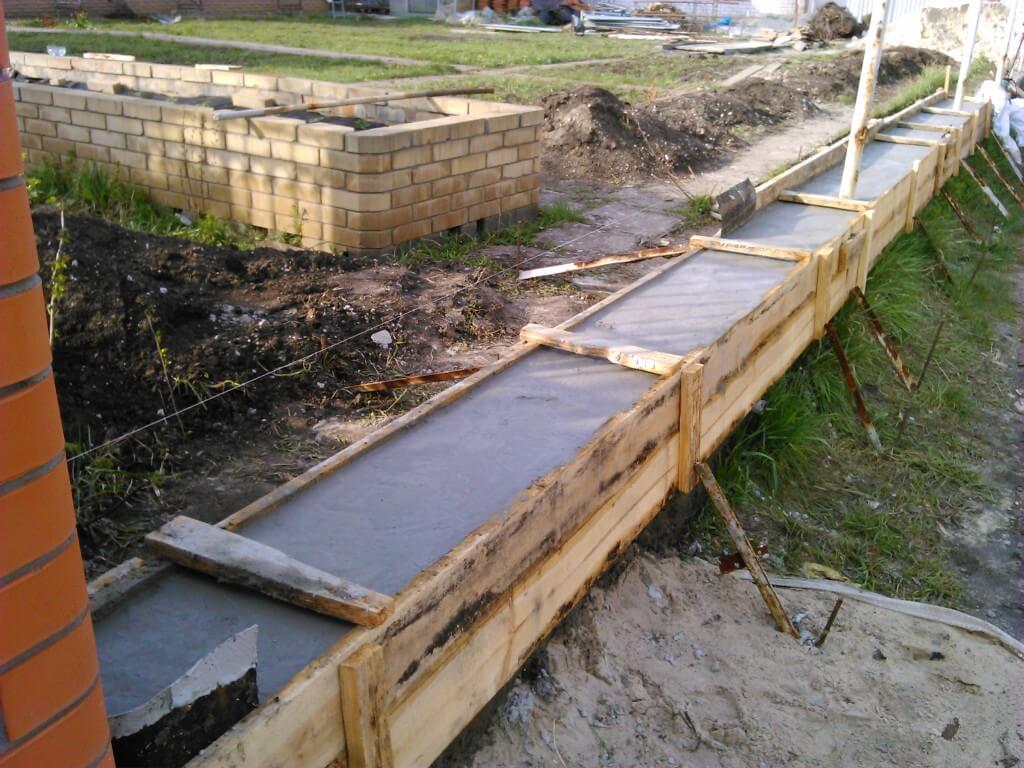

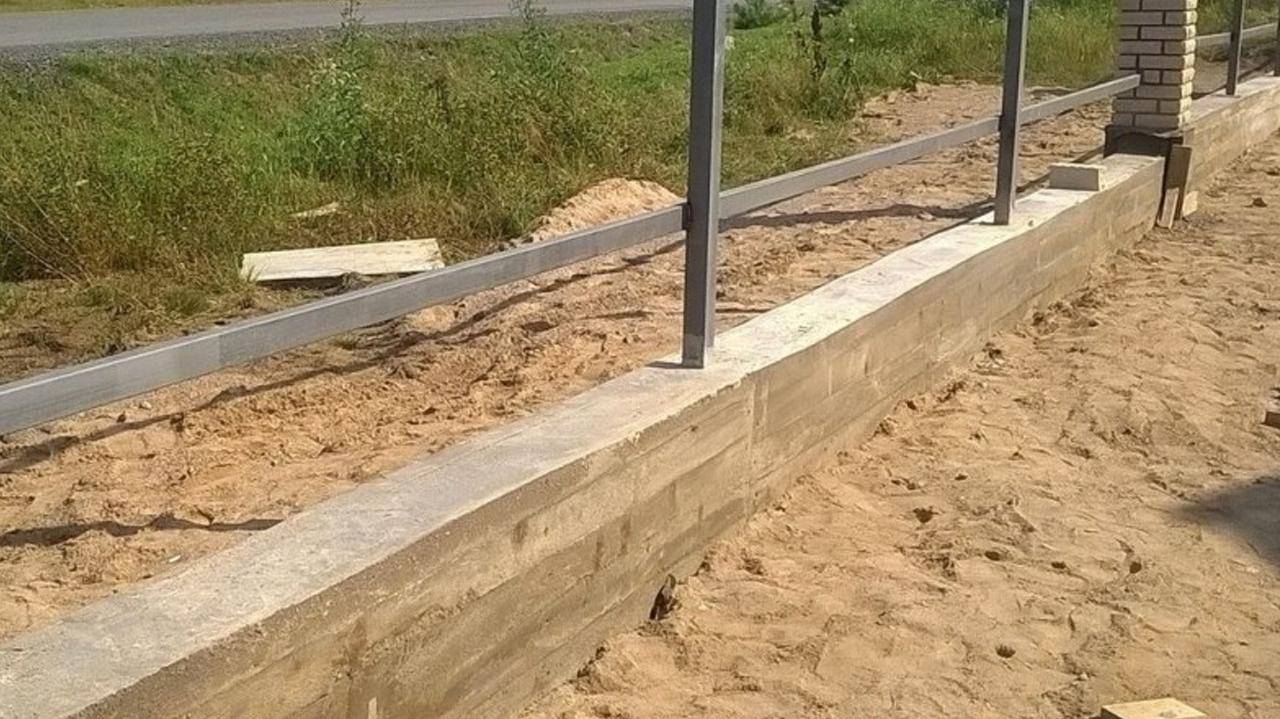

Схема 1: Армирование ленточного фундамента (Тяжелые заборы)

Этот документ представляет собой углубленное руководство по проектированию и монтажу арматурного каркаса для ленточного фундамента под тяжелые ограждения (кирпич, бетонные блоки, камень, тяжелый металл).

Фундаментальная теория: Зачем нужна арматура?

Чтобы понять, как армировать, нужно понять, от чего мы защищаемся.

1. Свойства бетона: Бетон невероятно прочен на сжатие (выдерживает огромный вес), но очень слаб на растяжение (легко ломается при изгибе).
2. Свойства стали: Арматура, наоборот, превосходно работает на растяжение.

Железобетон — это композитный материал, где бетон воспринимает сжимающие нагрузки, а сталь — растягивающие.

Проблема №1: Морозное Пучение. Зимой вода в грунте замерзает и расширяется (до 9%), выталкивая фундамент вверх. Это происходит неравномерно.

• Сценарий А (Пучение по краям): Края ленты поднимает, а центр (под весом забора) проседает. Низ ленты растягивается.
• Сценарий Б (Пучение по центру): Центр выталкивает, а края «повисают». Верх ленты растягивается.

Проблема №2: Неравномерная Осадка. Грунт под лентой никогда не бывает идеально однородным. Где-то он плотнее, где-то мягче. Со временем лента может «просесть» в одном месте. Это также вызывает изгиб и растяжение в нижней зоне.

Наш фундамент — это, по сути, «балка, лежащая на упругом основании». Так как растягивающие усилия могут возникнуть и вверху, и внизу, мы обязаны использовать двухпоясное армирование (верхний и нижний рабочий пояс).

Компоненты арматурного каркаса

Каркас состоит из трех основных элементов. Неправильный выбор хотя бы одного из них компрометирует всю конструкцию.

Продольная арматура

Это «главная» арматура. Ее задача — воспринимать все изгибающие моменты (растяжение), описанные в Разделе 1.

• Маркировка: Ø10–Ø14, класс A500C (согласно ДСТУ 3760:2019 или аналогам).
  • Ø (Диаметр): Для заборов Ø10 мм — конструктивный минимум, Ø12 мм — стандарт, Ø14 мм — для очень тяжелых заборов или сложных грунтов.
  • A500C:
    • A = Горячекатаная, термомеханически упрочненная.
    • 500 = Предел текучести 500 МПа (высокопрочная).
    • C = «Свариваемая» (допускает сварку, хотя вязка предпочтительнее).
• Конфигурация: Минимум 4 стержня: 2 вверху и 2 внизу.
• Техническое обоснование: Минимальный процент армирования (согласно ДБН В.2.6-98:2009 и аналогам) для предотвращения хрупкого разрушения часто составляет 0.1% от площади сечения бетона.
  • Пример: Лента 400х600 мм. Сечение = 240 000 мм².
  • 0.1% = 240 мм².
  • Площадь 4-х стержней Ø10 (A500C): 4 * 78.5 мм² = 314 мм².
  • Вывод: 4 стержня Ø10 мм проходят по минимальному конструктивному требованию для данной ленты.

Поперечная арматура: Хомуты

Это «скелет» каркаса. Многие новички недооценивают ее важность, считая, что она «просто держит форму». Это фатальная ошибка.

• Назначение:
  1. Фиксация: Удержание продольных стержней в проектном положении.
  2. Восприятие поперечных (срезывающих) сил: Предотвращает появление наклонных трещин у опор (столбов забора).
  3. Предотвращение бокового «раздувания» бетона под нагрузкой.
  4. Удержание продольных стержней от «выщелкивания» из бетона при критических нагрузках.
• Маркировка: Ø6–Ø8, класс A240 (гладкая) или A500C (рифленая).
  • Для МЗЛФ (мелкозаглубленных) под заборы обычно достаточно Ø6 A240. Для высоких и тяжелых лент (H > 800 мм) рекомендуется Ø8 A500C.
• Конфигурация: Только замкнутые прямоугольные хомуты. Никаких «П»-образных скоб, не замкнутых снизу!
• Гибка: Хомуты гнутся на специальном станке (ручном или автоматическом). На концах хомута обязательны анкерующие «крюки». По стандартам (ДБН), для восприятия сейсмических или значительных поперечных сил, крюки должны быть загнуты на 135°, но на практике для заборов часто допускается 90°.

Дополнительная арматура

• Назначение: Используется, если ширина ленты (B) превышает 400-500 мм. Чтобы хомуты не «гуляли», между верхним и нижним поясом по бокам пускают дополнительные продольные стержни (т.н. «лягушки» или просто монтажные стержни).
• Маркировка: Обычно Ø8 A240 или A500C.

Размеры, допуски и сборка (Критические детали)

Защитный слой бетона

Это расстояние от арматуры до любой внешней грани бетона. Его задача — защитить сталь от коррозии.

• Нижний (подошва): 50–70 мм. Фундамент лежит на песчано-гравийной подушке, которая может быть влажной. Это максимальная защита от капиллярной влаги.
• Боковой (стенки): 30–40 мм. Защита от боковой влаги грунта.
• Верхний (оголовок): 30 мм. Защита от атмосферных осадков.

Как обеспечить: Только пластиковыми фиксаторами.

• «Стульчики»: Ставятся под нижний пояс арматуры для создания нижнего защитного слоя.
• «Звездочки»: Надеваются на хомуты для создания бокового защитного слоя.

Категорически запрещено: Использовать обломки кирпичей, камни, куски дерева. Они гигроскопичны, создают мостики холода и являются точками будущей коррозии и разрушения.

Шаг хомутов (Поперечной арматуры)

• Расчетный шаг: По ДБН, шаг не должен превышать S ≤ 0.75 * H (где H — высота ленты) и не более 500 мм.
• Практическая рекомендация:
  • В пролете: 300–500 мм.
  • В зоне опор (у столбов забора): Шаг необходимо уменьшить (участить). В зоне 50-70 см по обе стороны от столба рекомендуется шаг 150–200 мм, так как здесь концентрируются срезывающие нагрузки.

Критические Узлы: Где Ошибаются 90% Новичков

Арматурный каркас — это непрерывная система. Самые слабые места — это стыки и углы.

Стыковка (Нахлест) продольных стержней

Арматура имеет стандартную длину (6 м или 11.7 м). Ее приходится стыковать.

• Правило №1: Стыковка выполняется только внахлест, с перевязыванием вязальной проволокой.
• Правило №2: Длина нахлеста (L) — это не «на глаз», а расчетная величина. Для класса A500C в сжатой/растянутой зоне она составляет минимум 40-50 диаметров (d).
  • Пример: Для Ø12 мм, нахлест L = 50 * 12 мм = 600 мм (0.6 метра).
• Правило №3: Стыки делаются вразбежку! Категорически запрещено стыковать все 4 стержня в одном сечении. Стыки верхнего и нижнего пояса должны быть смещены минимум на 1 метр друг от друга.

Армирование Углов и Т-Примыканий

Это самая грубая и частая ошибка. Нельзя просто перекрестить стержни на углу. Такой угол не работает на разрыв и «раскроется».

• Правильный метод: Усиление Г-образными и П-образными хомутами (анкерами).
  1. Продольный стержень одной стены заводится за угол и изгибается, заходя вглубь перпендикулярной стены на длину анкеровки (L_анк), которая также составляет 40-50d (т.е. те же 600 мм для Ø12).
  2. Стержень второй стены делается так же.
  3. Дополнительно, в углах устанавливаются диагональные или П-образные хомуты для фиксации.

Сборка: Вязка vs Сварка

• Вязка (Предпочтительно):
  • Используется отожженная вязальная проволока Ø1.2–1.6 мм.
  • Вязка производится специальным крючком или автоматическим пистолетом.
  • Почему лучше: Вязка создает «гибкий» узел, который позволяет конструкции незначительно «дышать» без концентрации напряжений. Она не меняет структуру металла.
• Сварка (Допустимо, но нежелательно):
  • Допускается только для арматуры с индексом «С» (A500C).
  • Почему хуже: 1. Пережигает металл, снижая его прочность в точке сварки. 2. Создает жесткий узел, где концентрируются все напряжения. 3. Требует высокой квалификации сварщика.

Вывод: Для частного строительства — только вязка.

Схема 2: Армирование столбчатого фундамента (Заборы с высокой парусностью)

Этот документ — техническое руководство по проектированию и монтажу столбчатых (буронабивных) фундаментов. Они применяются для легких заборов с высокой «парусностью» (сильным сопротивлением ветру), таких как профлист, поликарбонат, евроштакетник или сплошные деревянные секции.

Фундаментальная теория: Две главные угрозы

В отличие от тяжелой ленты, которая борется с прогибом, столбчатый фундамент работает как защемленная консоль (как флагшток, вкопанный в землю). Он должен противостоять двум основным силам:

Угроза №1: Ветровая нагрузка (Опрокидывание)

• Физика: Сплошная секция забора (например, 2×2.5 м = 5 м²) — это огромный парус. При сильном ветре (до 30-40 кг/м²) на эту площадь давит сила в сотни килограмм.
• Результат: Эта сила создает опрокидывающий момент у основания столба. Фундамент пытается «вывернуться» из земли. Сопротивляется этому только грунт, упираясь в боковые стенки столба.

Угроза №2: Морозное пучение (Выталкивание)

• Физика: Это главный враг столбчатого фундамента. Пучение действует двумя способами:
  1. Касательные силы (По бокам): Грунт, промерзая, сцепляется (примерзает) к боковым стенкам бетонного столба и, расширяясь, тянет его вверх, как домкратом.
  2. Силы под подошвой (Снизу): Если основание (подошва) столба находится выше Глубины Промерзания Грунта (ГПГ), замерзшая вода под ним расширяется и выталкивает весь столб вверх.

Критическая ошибка: Забетонировать столб в яме выше ГПГ. Это создает «бокал» или «рюмку», которую касательные силы пучения гарантированно вытолкнут из земли за 1-2 зимы.

Правильная конструкция: Анкер против пучения

Чтобы победить обе угрозы, конструкция должна отвечать трем требованиям:

1. Проход ГПГ: Подошва фундамента обязательно должна быть ниже Глубины Промерзания Грунта (для большинства регионов Украины это 1.0–1.2 м). Это полностью снимает проблему «выталкивания снизу».
2. Создание «Якоря»: Чтобы касательные силы не вытащили столб «за бока», в самом низу (ниже ГПГ) создается опорное расширение (якорь). Это «пятка», за которую грунт сверху уже не может «ухватиться».
3. Гладкие Стенки (Опционально, но полезно): Чтобы минимизировать касательные силы пучения, стенкам столба в зоне промерзания (верхние 1.2 м) придают максимальную гладкость.

Идеальное решение: Бурение скважины (Ø250-350 мм) ниже ГПГ, с последующим формированием расширения (якоря) на дне. Это классическая технология ТИСЭ.

Компоненты арматурного каркаса столба

Бетонный столб в грунте работает на изгиб от ветра. Это значит, что одна его сторона (противоположная ветру) растягивается, а другая (наветренная) сжимается.

Задача арматуры — воспринять именно эти растягивающие усилия.

Продольная (Рабочая) Арматура

• Назначение: Восприятие изгибающих моментов (растяжения) от ветровой нагрузки.
• Маркировка: Ø10–Ø12, класс A500C.
  • Ø10 мм — стандарт для заборов высотой до 2 м.
  • Ø12 мм — для высоких заборов (2.5 м+) или районов с сильными ветрами.
• Конфигурация: Пространственный каркас из минимум 3-х, а в идеале 4-х стержней.
  • Почему не 2? Ветер дует с разных сторон. Каркас из 2-х стержней отлично работает в одной плоскости, но абсолютно бесполезен при ветре, дующем перпендикулярно. Каркас из 4-х стержней (квадрат) или 3-х (треугольник) одинаково хорошо работает при любой направленности ветра.

Поперечная (Конструктивная) Арматура: Хомуты

• Назначение:
  1. Формирование каркаса: Удержание продольных стержней в проектном положении.
  2. Предотвращение «выщелкивания» (разрушения) продольных стержней из бетона при изгибе.
  3. Восприятие поперечных (срезывающих) сил (хотя для забора они менее значимы).
• Маркировка: Ø6–Ø8, класс A240 (гладкая) или A500C. (Ø6 A240 более чем достаточно).
• Конфигурация: Замкнутые хомуты (квадратные или треугольные, в зависимости от числа продольных стержней).
• Шаг хомутов (Важно!):
  • Максимальные изгибающие моменты концентрируются уровне грунта (где столб выходит из земли) и в месте заделки в якорь.
  • Рекомендация:
    • В средней части столба: шаг 300–400 мм.
    • В нижней части (зона якоря) и в верхней части (ближе к уровню грунта): учащение шага до 150–200 мм на протяжении 40-50 см.

Интеграция с Металлическим Столбом Забора

Арматурный каркас должен работать совместно с металлическим столбом (обычно профтруба).

• Сборка:
  1. Сначала собирается (вяжется) пространственный арматурный каркас.
  2. К металлическому столбу (профтрубе) снизу приваривается «пятка» (квадратная пластина) или крестовина из арматуры. Это нужно для анкеровки самого столба в бетоне.
  3. Металлический столб выставляется по центру арматурного каркаса. Они связываются вязальной проволокой (или прихватываются сваркой, если арматура A500C).
  4. Вся эта единая конструкция опускается в скважину.
• Защитный слой: Каркас не должен касаться стенок скважины (грунта)! Используйте пластиковые фиксаторы-«звездочки», чтобы обеспечить защитный слой бетона 30-40 мм. Без этого арматура быстро корродирует.

Процесс Бетонирования (Критически Важно)

1. Подушка: На дно скважины (в якорь) засыпается 10-15 см щебня и трамбуется. Это дренаж и основание.
2. Гидроизоляция: Стенки скважины в идеале нужно изолировать от грунта, чтобы цементное молоко не уходило в землю. Лучшее решение — рубероид, свернутый в трубу, или специальная асбестовая/пластиковая труба, которая служит и опалубкой, и «рубашкой» для скольжения.
3. Установка: Каркас со столбом опускается в скважину.
4. Бетонирование: Бетон (марки М200-М250) заливается с одновременным вибрированием (глубинным вибратором или, как минимум, штыкованием арматурой). Это убирает пузырьки воздуха и обеспечивает сцепление со стенками.
5. Высота бетонирования: Нельзя бетонировать «вровень» с землей. Бетонный столб должен не доходить до уровня чистового грунта 10-15 см. Этот «приямок» затем засыпается ПГС или песком. Это делается для того, чтобы пучение не давило на бетонный оголовок.

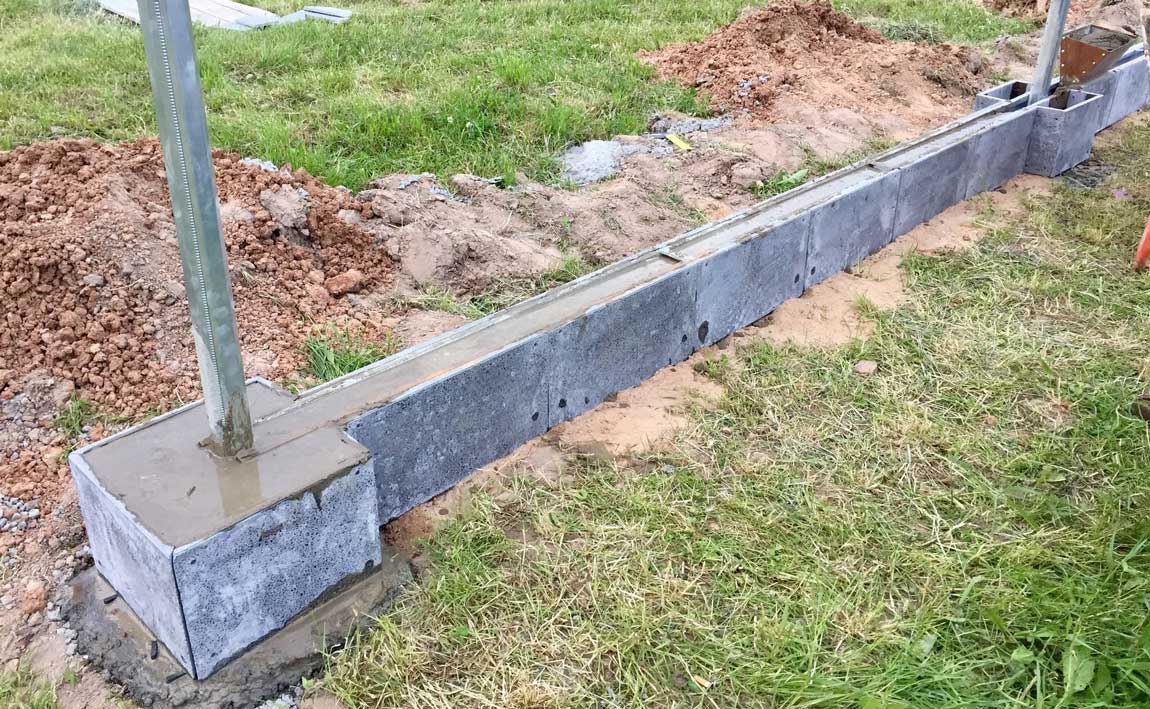

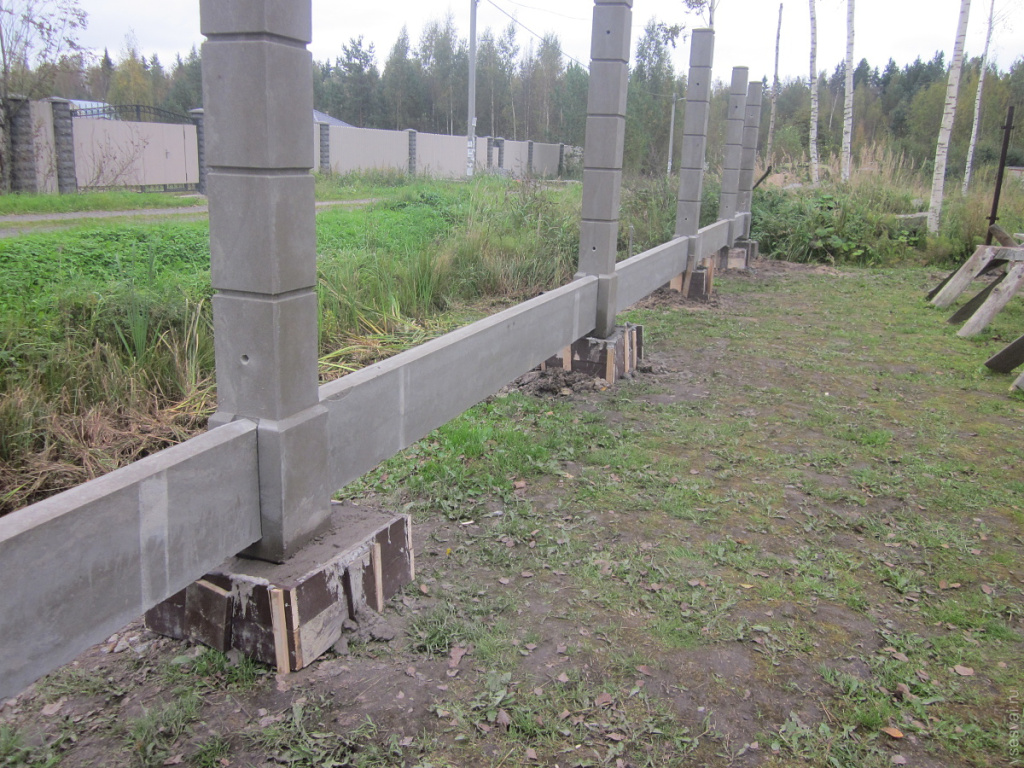

Схема 3: Ленточно-Столбчатый (Гибрид / Ростверк)

Этот документ — углубленное техническое руководство по проектированию и монтажу ленточно-столбчатого (свайно-ростверкового) фундамента. Эта схема является «золотым стандартом» для любых заборов (как легких, так и тяжелых) на сложных, пучинистых грунтах (глина, суглинки).

Фундаментальная теория: Разделение задач

Эта гибридная схема гениальна тем, что она берет лучшее от двух систем и устраняет их недостатки.

1. От Схемы 2 (Столбы): Мы берем Сваи. Их задача — пройти зону промерзания (ГПГ) и опереться на незамерзающий, стабильный грунт. Они служат «якорями», которые противостоят выталкиванию и несут на себе всю вертикальную нагрузку.
2. От Схемы 1 (Лента): Мы берем Ленту, которая здесь называется Ростверк. Ее задача — не лежать на земле, а «висеть» в воздухе (или на демпферной подушке), опираясь на оголовки свай. Она работает как балка-распределитель, связывая все сваи в единую жесткую раму и распределяя нагрузку от секций забора.

Главная идея:

• Сваи борются с пучением и держат вертикальный вес.
• Ростверк борется с изгибом между сваями и горизонтальными (ветровыми) нагрузками, превращая отдельные столбы в единую стену.

Критический элемент: Компенсационный зазор

Это самый важный и самый часто игнорируемый элемент конструкции.

• Проблема: Если ростверк (ленту) залить прямо на грунт, то зимой пучинистый грунт поднимется, упрется в ростверк снизу и…
  • Сценарий А: Сломает ростверк, пытаясь оторвать его от свай.
  • Сценарий Б: Поднимет ростверк вместе со сваями, если силы пучения превысят анкерную силу свай.
• Задача: Гарантировать, что между пучинистым грунтом и подошвой ростверка всегда есть пустое пространство или материал, который может сжаться без передачи усилия.
• Решение (на выбор):
  1. «Висячий Ростверк» (Идеально, но сложно): Опалубка ростверка монтируется на высоте 10-15 см над землей. После заливки и снятия опалубки под лентой остается воздушный зазор.
  2. Демпферная Подушка (Реалистично): На дно траншеи (под ростверк) укладывается материал, который гарантированно не передаст нагрузку:
     • Песок: Слой крупнозернистого песка 15-20 см. Он не пучинистый, но может просесть.
     • ЭППС (Экструдированный пенополистирол): Плиты ЭППС низкой плотности (марки 15-20) толщиной 10 см. Грунт, расширяясь, просто сожмет этот пенопласт, но не поднимет многотонный ростверк.
     • Рыхлый грунт: Некоторые технологии допускают обратную засыпку рыхлым (не уплотненным) грунтом.

Вывод: Ростверк НИКОГДА не должен опираться на грунт. Он опирается ТОЛЬКО на сваи.

Компоненты арматурного каркаса

Конструкция состоит из двух жестко связанных арматурных узлов: каркасы свай и каркас ростверка.

Армирование свай (Столбов)

• Конструкция: Полностью аналогична Схеме №2.
• Бурение: Ниже ГПГ (1.2–1.5 м), с обязательным расширением (якорем ТИСЭ) внизу. Диаметр 250-350 мм.
• Каркас: Пространственный, из 3-4 стержней Ø10-12 A500C.
• Хомуты: Ø6-8 A240/A500C, с шагом 200 мм вверху/внизу и 300-400 мм в середине.

Армирование ростверка (Ленты)

• Конструкция: Полностью аналогична Схеме №1, так как ростверк — это та же балка, только «опоры» у нее — не грунт, а сваи.
• Сечение: Обычно 300х400 мм (ШхВ).
• Каркас (Двухпоясной):
  • Верхний пояс (2 стержня Ø10-12 A500C): Воспринимает растяжение над опорами (сваями).
  • Нижний пояс (2 стержня Ø10-12 A500C): Воспринимает растяжение в пролете (между сваями).
• Хомуты: Ø6-8 A240/A500C, с шагом 300-400 мм.

Важно: В местах опирания на сваи (на длине 50-60 см) шаг хомутов учащается до 100-150 мм для восприятия поперечных сил.

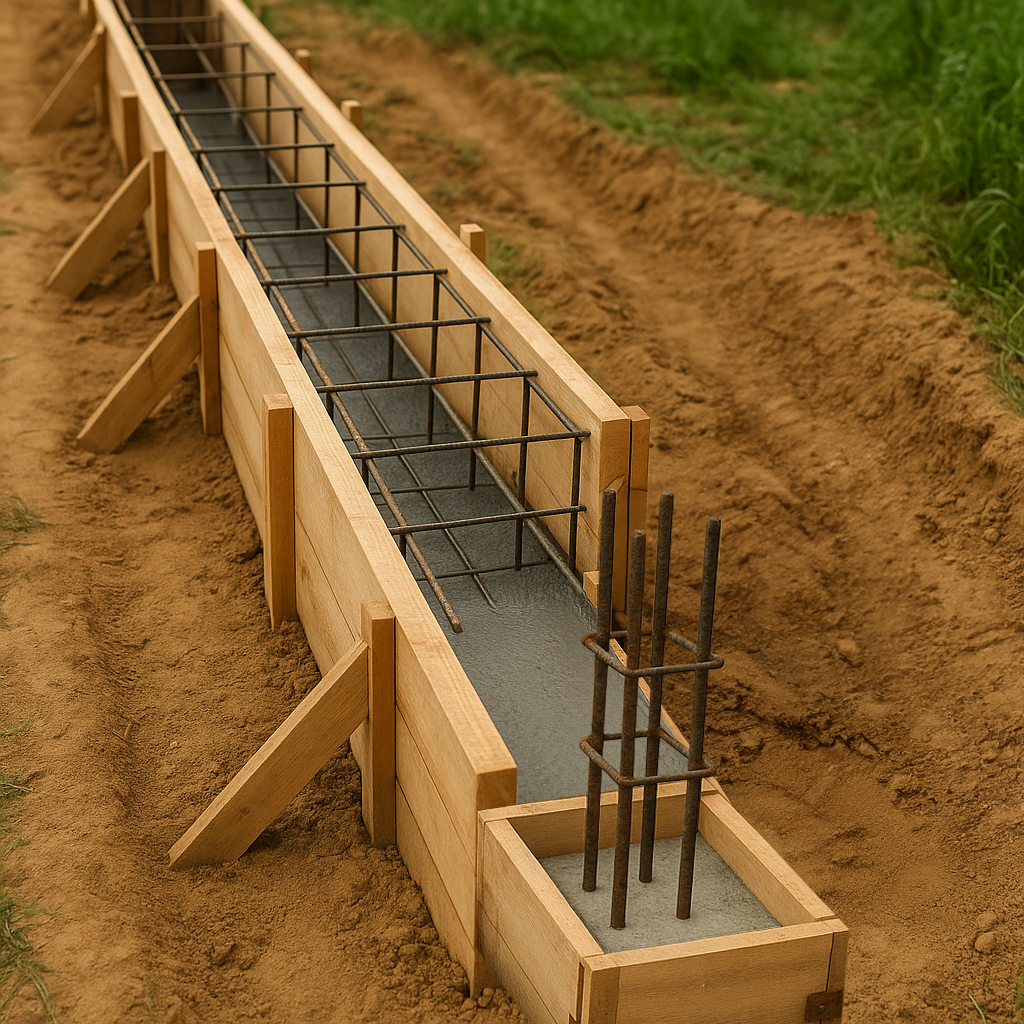

Критический узел: Сопряжение сваи и ростверка

Это «сердце» всей конструкции. Они должны стать монолитным Т-образным узлом.

• Правило №1: «Арматурные Выпуски»
  • При вязке каркаса сваи, ее продольные (вертикальные) стержни (3-4 шт.) не обрезаются по высоте сваи.
  • Они должны быть выпущены вверх настолько, чтобы пройти сквозь весь ростверк и заанкериться в его верхней зоне.
  • Расчет: (Высота ростверка) + (Длина анкеровки верхнего стержня, L_анк) — (Защитный слой). На практике — выпускаются на 50-60 см выше оголовка сваи.
• Правило №2: Жесткая Связь
  1. Сначала заливаются бетоном только сваи. Из них, как «ежики», торчат арматурные выпуски.
  2. Затем монтируется опалубка ростверка.
  3. Каркас ростверка (нижний и верхний пояс) пропускается МЕЖДУ выпусками из сваи.
  4. Арматурные выпуски из сваи жестко связываются (вязальной проволокой) с обоими поясами арматуры ростверка (и с нижним, и с верхним).
  5. Вертикальные стержни из сваи отгибаются внутрь к центру ростверка, образуя «крюк» (анкер) в его верхней сжатой зоне.
• Что это дает: Создается неразрывная рама. Нагрузка с ростверка (от ветра) передается на сваю не через трение бетона, а через прямую работу стали на растяжение/срез. Оторвать такой ростверк от сваи невозможно, не порвав арматуру.

Технические нюансы армирования

Вязка или Сварка?

Только вязка. Использование сварки для арматуры A500C (которая имеет букву «С» — свариваемая) допустимо, но в частном строительстве «на коленке» сварка часто «пережигает» металл, создавая хрупкую зону.

Вязка вязальной проволокой (Ø1.2 — 1.6 мм) позволяет каркасу иметь микроподвижность без разрушения и не меняет структуру стали. Сварка оправдана только в заводских условиях с контролем шва.

Армирование углов

Нельзя просто перекрещивать стержни на углу! Угол – зона максимальной концентрации напряжений.

Правильная схема:

1. Г-образные анкеры: Один стержень верхней (или нижней) арматуры загибается и заводится на смежную сторону на длину не менее 40-50 диаметров арматуры (40-60 см).
2. П-образные хомуты: Дополнительное усиление угла поперечными П-образными элементами для предотвращения «раскрытия» угла.

Стыковка Арматуры (Нахлест)

Арматуру (стандартная длина 6м или 11.7м) приходится стыковать.

• Правило: Стыковка выполняется вразбежку (не в одной точке).
• Длина нахлеста: Для бетона В20-В25 и арматуры A500C, длина нахлеста должна быть не менее 40-50 диаметров стержня.
  • Для Ø10 мм: 400-500 мм.
  • Для Ø12 мм: 480-600 мм.
• Стыки внахлест стягиваются проволокой минимум в трех точках.

Армирование под бетонный забор: Итог и заключение

Армирование фундамента забора – это пространственная работа, направленная на компенсацию неравномерных нагрузок (пучение, парусность), а не на удержание статического веса.

1. Экономия на геоподготовке (замена грунта, дренаж) гарантирует разрушение самого дорогого фундамента.
2. Экономия на арматуре (использование 2-х стержней вместо 4-х в ленте) превращает фундамент из балки в хрупкую бетонную полосу.
3. Правильное армирование – это всегда пространственный каркас (минимум 4 продольных стержня для ленты, 3-4 для столба) с конструктивными хомутами, связанный проволокой и установленный на фиксаторы для обеспечения защитного слоя бетона.

Для реализации инженерно-правильного фундамента необходима сертифицированная арматура, соответствующая заявленным характеристикам прочности. Компания «Стиллар» поставляет весь спектр металлопроката, включая арматуру классов A500C (для рабочих стержней) и A240 (для хомутов), полностью соответствующую ДСТУ 3760:2019. Инвестируя в качественный металл на нулевом цикле, вы обеспечиваете десятилетия службы забора без трещин и ремонтов.
