Как подобрать профильную трубу для изготовления каркаса беседки?

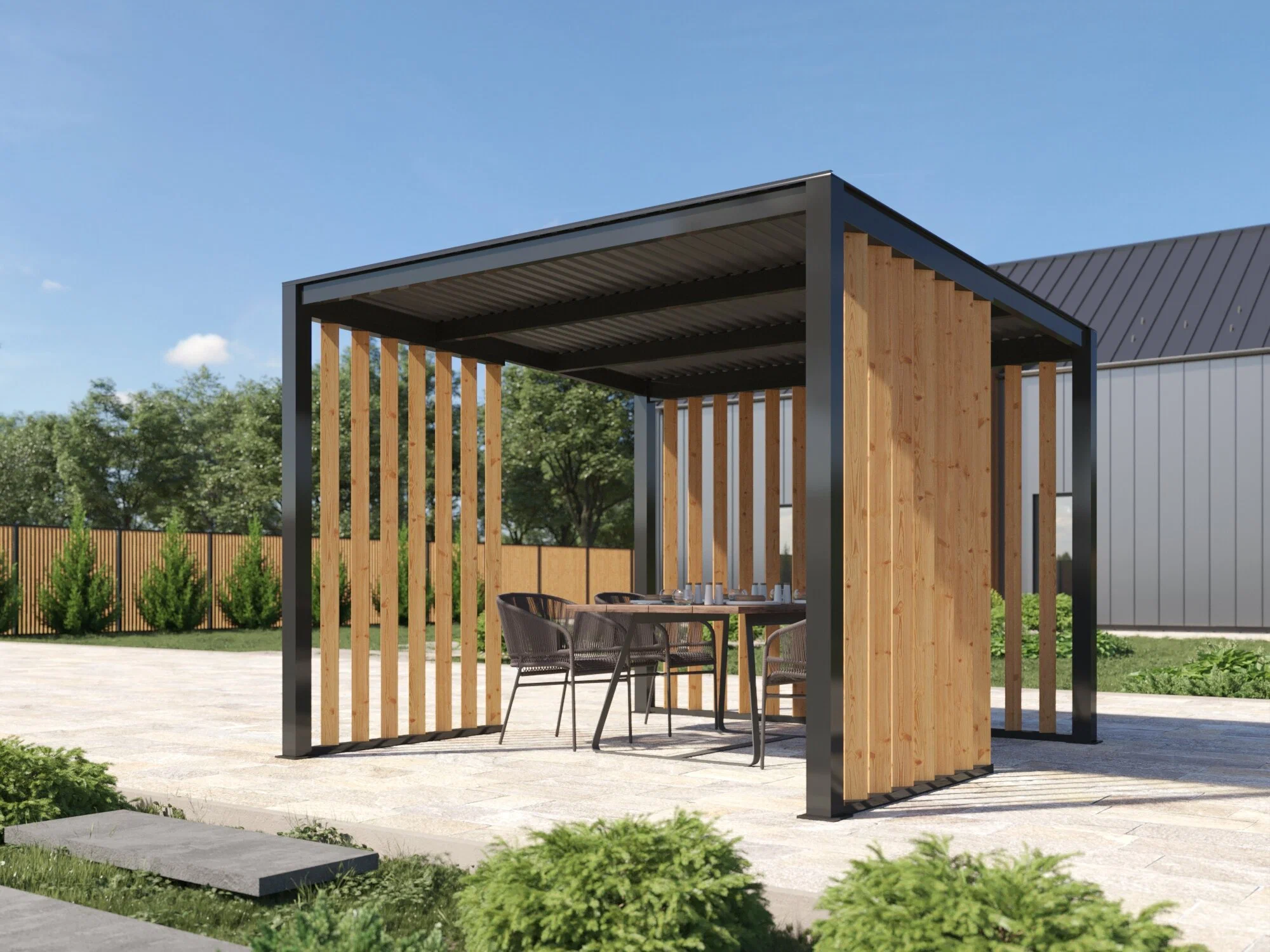

Беседка из профильной трубы – это не просто элемент ландшафтного дизайна, это место отдыха, центр семейных встреч и островок уюта на вашем участке. Но вся ее эстетика и функциональность могут быть перечеркнуты одной критической ошибкой – неправильным выбором материала для каркаса. Выбор профильной трубы «на глаз», чрезмерная экономия на толщине стенки или непонимание нагрузок, которые будет испытывать конструкция, неизбежно приведут к разочарованию: прогнувшейся крыше, «гуляющим» стойкам, быстрому появлению ржавчины и, в худшем случае, к разрушению под весом первого же серьезного снегопада. Такая «экономия» оборачивается необходимостью дорогостоящего ремонта или полной переделки. Эта статья – это детальное инженерное руководство, основанное на действующих строительных нормах Украины (ДБН), которое поможет вам разобраться в марках стали, рассчитать нагрузки и выбрать именно ту профильную трубу, которая сделает вашу беседку не только красивой, но и по-настоящему надежной и безопасной на долгие годы.

Какие силы действуют на беседку? Анализ нагрузок

Понимание нагрузок – это фундамент любого безопасного строительства. Прежде чем выбирать сечение трубы, необходимо досконально разобраться, каким именно силам и воздействиям будет противостоять ваша беседка из профильной трубы. Любой расчет начинается именно с этого этапа. Все нагрузки, согласно ДБН В.1.2-2:2006 «Навантаження і впливи», делятся на постоянные и временные.

Постоянные (статические) нагрузки

Это неизменный вес самой конструкции, который каркас несет круглосуточно на протяжении всего срока службы. Ошибка в их расчете может привести к долговременной деформации (прогибам).

• Вес каркаса: Зависит от сечения и толщины стенки выбранных труб. Например, 1 метр трубы 80х80х3 мм весит около 7.07 кг. Для беседки 4х4 м общий вес каркаса может легко достигать 250-400 кг.
• Вес кровельного покрытия (на 1 м² горизонтальной проекции):
  • Сотовый поликарбонат (6-8 мм): ~1.3 — 1.5 кг/м². Самый легкий вариант.
  • Профнастил (толщина 0.45 мм): ~4.5 — 5.0 кг/м².
  • Металлочерепица (толщина 0.5 мм): ~5.5 кг/м².

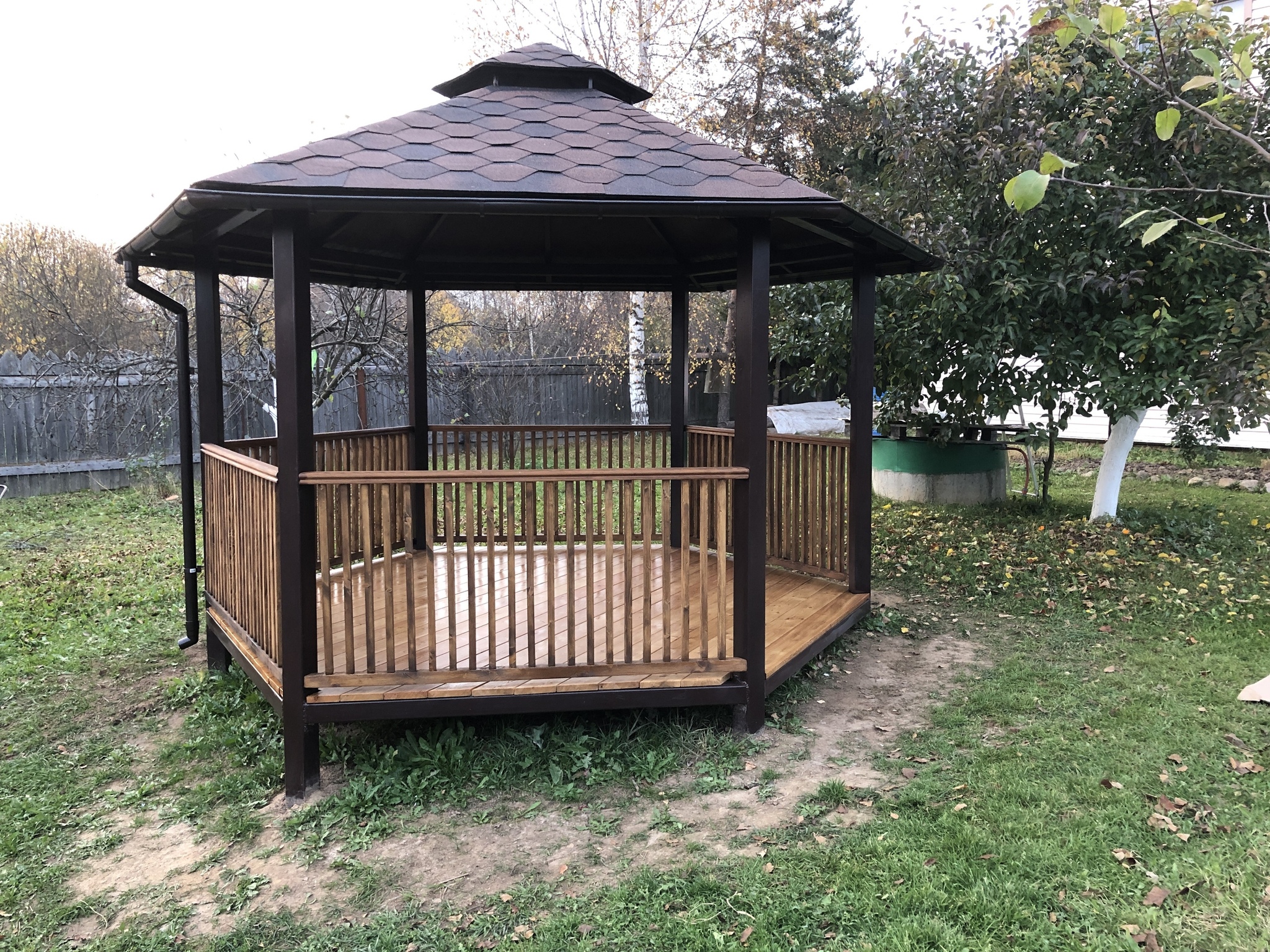

  • Битумная черепица (с OSB-основой 10 мм): Вес OSB (~6.5 кг/м²) + вес черепицы (~8-12 кг/м²) = ~15 — 20 кг/м². Это уже существенная нагрузка, требующая более прочной стропильной системы.
• Вес обрешетки и дополнительных элементов: Обрешетка под металлочерепицу, OSB-плиты, водосточная система, декоративные кованые элементы, деревянные вставки – все это добавляет вес, который необходимо учитывать.

Для перевода этих нормативных нагрузок в расчетные (которые используются в расчетах на прочность), их умножают на коэффициент надежности (γf), который для собственного веса металлоконструкций и большинства покрытий составляет 1.1.

Временные (динамические) нагрузки – главный источник риска

Именно эти переменные нагрузки являются главной причиной разрушений. Каркас должен быть рассчитан на их максимальные значения.

• Снеговая нагрузка: Ключевой и самый опасный фактор для климата Украины. Снег имеет свойство накапливаться, а мокрый снег чрезвычайно тяжелый. Расчет ведется по карте снеговых районов Украины.
  • Примеры нормативной снеговой нагрузки (Sg):
    • I район (Одеса, Херсон): 89 кг/м².
    • II район (Київ, Вінниця, Кропивницький): 128 кг/м².
    • III район (Харків, Суми, Полтава): 157 кг/м².
    • IV район (Львів, Чернігів, Рівне): 177 кг/м².
    • V район (Карпаты): 192 кг/м².
  • Пример: Крыша беседки 3х3 м (9 м²) в Киевской области (II район) должна выдерживать нормативную нагрузку 9 м² * 128 кг/м² = 1152 кг. Это вес небольшого легкового автомобиля! А расчетная нагрузка с коэффициентом надежности 1.4 составит уже 1612 кг.
  • Инженерный нюанс – «снеговой мешок»: Если беседка расположена вплотную к стене более высокого здания, с крыши которого возможен сход снега, или в месте, где наметает сугробы, снеговая нагрузка в этой зоне может увеличиваться в 2-3 раза! Это необходимо учитывать и дополнительно усиливать каркас в таких местах.
• Ветровая нагрузка: Критически важна для беседок, особенно если они имеют сплошные или решетчатые стены, которые создают «парусность». Ветер создает не только прямое давление, но и подъемную силу (разрежение) на подветренных скатах крыши, пытаясь ее оторвать.
  • Расчет также ведется по карте ветровых районов Украины. Большинство центральных областей относятся к I ветровому району с нормативным давлением ветра 47 кг/м².
  • Важно: Эта нагрузка прикладывается не только к крыше, но и к вертикальным поверхностям, создавая изгибающий момент в стойках и требуя их надежного крепления к фундаменту. Недооценка ветровой нагрузки – частая причина «расшатывания» и деформации беседок.
• Эксплуатационные нагрузки:
  • Горизонтальная нагрузка на перила: Согласно ДБН, для жилых зданий она принимается не менее 30 кг/м (0.3 кН/м). Это значит, что трехметровый участок перил должен выдерживать горизонтальную нагрузку в 90 кг, приложенную к поручню.
  • Сосредоточенные нагрузки: Вес человека, облокотившегося на стропильную балку, вес подвешенного тяжелого кашпо или кресла-гамака. Конструкция должна выдерживать эти нагрузки без видимых деформаций.

Выбор профильной трубы: детальный разбор параметров

1. Материал и стандарт производства профильной трубы

• Марка стали: Для каркасов беседок оптимальным выбором является углеродистая сталь обыкновенного качества марки Ст3сп/пс (согласно ДСТУ 2651 / ГОСТ 380). Она обладает достаточной прочностью (предел текучести около 245 МПа), высокой пластичностью для изготовления гнутых элементов (например, арочных ферм) и отличной свариваемостью без необходимости предварительного подогрева или последующей термообработки швов.
• Стандарт на трубу: Покупайте трубу, изготовленную по ДСТУ 8940:2019 (прямоугольные) или ГОСТ 8639-82 (квадратные). Это ваша единственная гарантия того, что вы получите трубу с заявленной толщиной стенки, правильной геометрией и механическими свойствами. Всегда просите у продавца сертификат качества.

2. Размер сечения: каждому элементу – своя роль

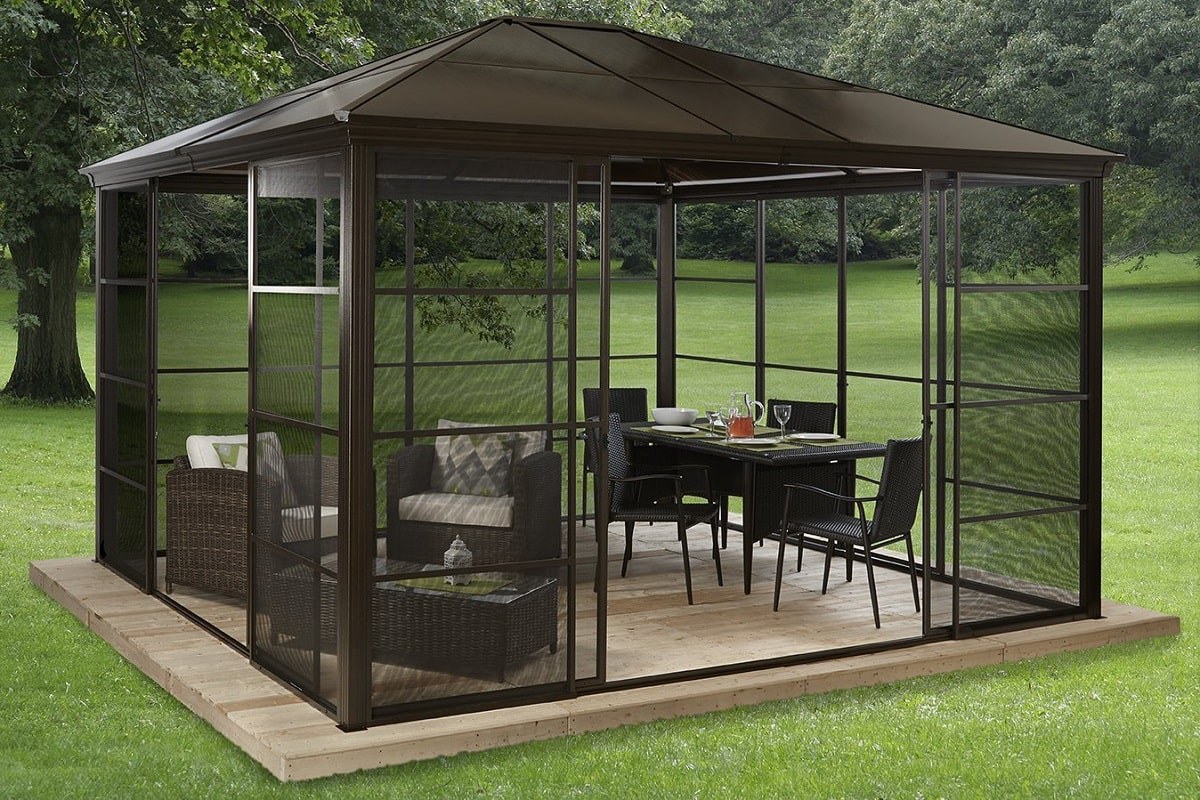

• Вертикальные стойки (опоры): Это основа всего каркаса. Они работают на сжатие и изгиб от ветра.
  • Рекомендуемый тип: Квадратная труба.
  • Рекомендуемые размеры:
    • Для небольших беседок (до 3х3 м): 60х60 мм.
    • Для стандартных и больших беседок (от 3х3 до 5х5 м): 80х80 мм.
• Нижняя и верхняя обвязка: Горизонтальные элементы, связывающие стойки в единую жесткую раму.
  • Рекомендуемый тип: Прямоугольная или квадратная труба.
  • Рекомендуемые размеры: Обычно того же сечения, что и стойки, или на один шаг меньше (например, для стоек 80х80 можно использовать обвязку 80х40).

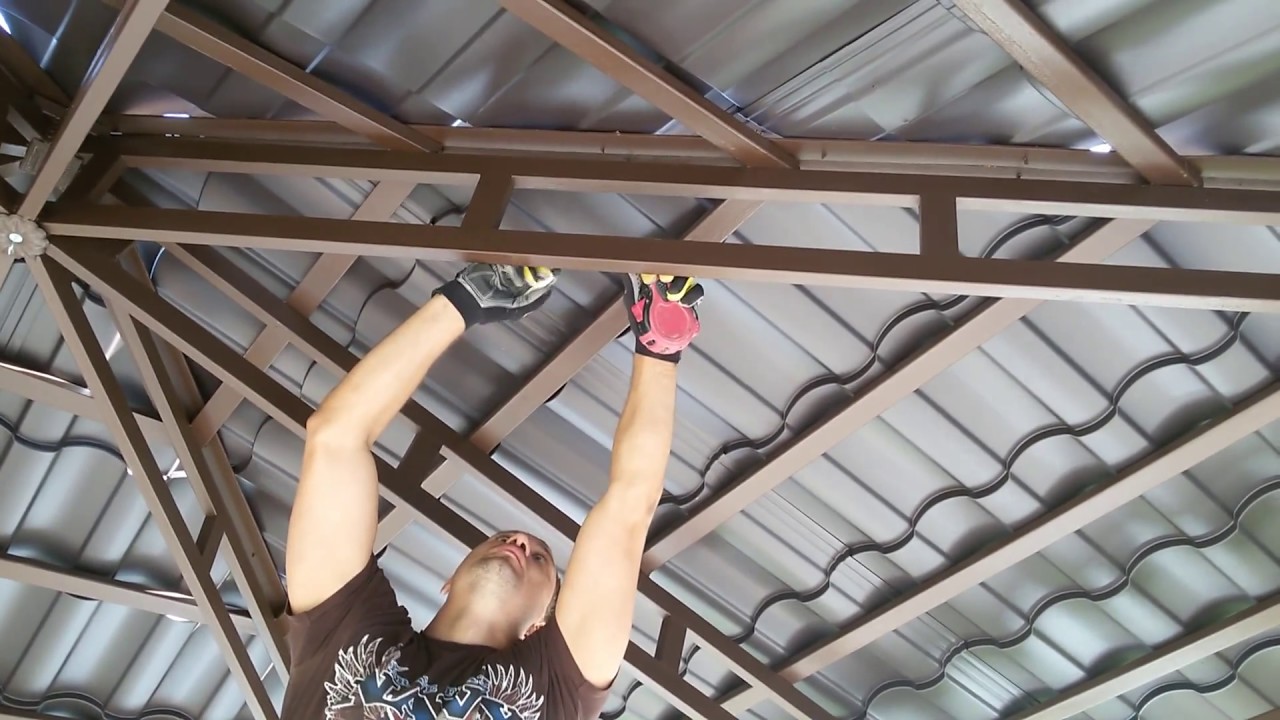

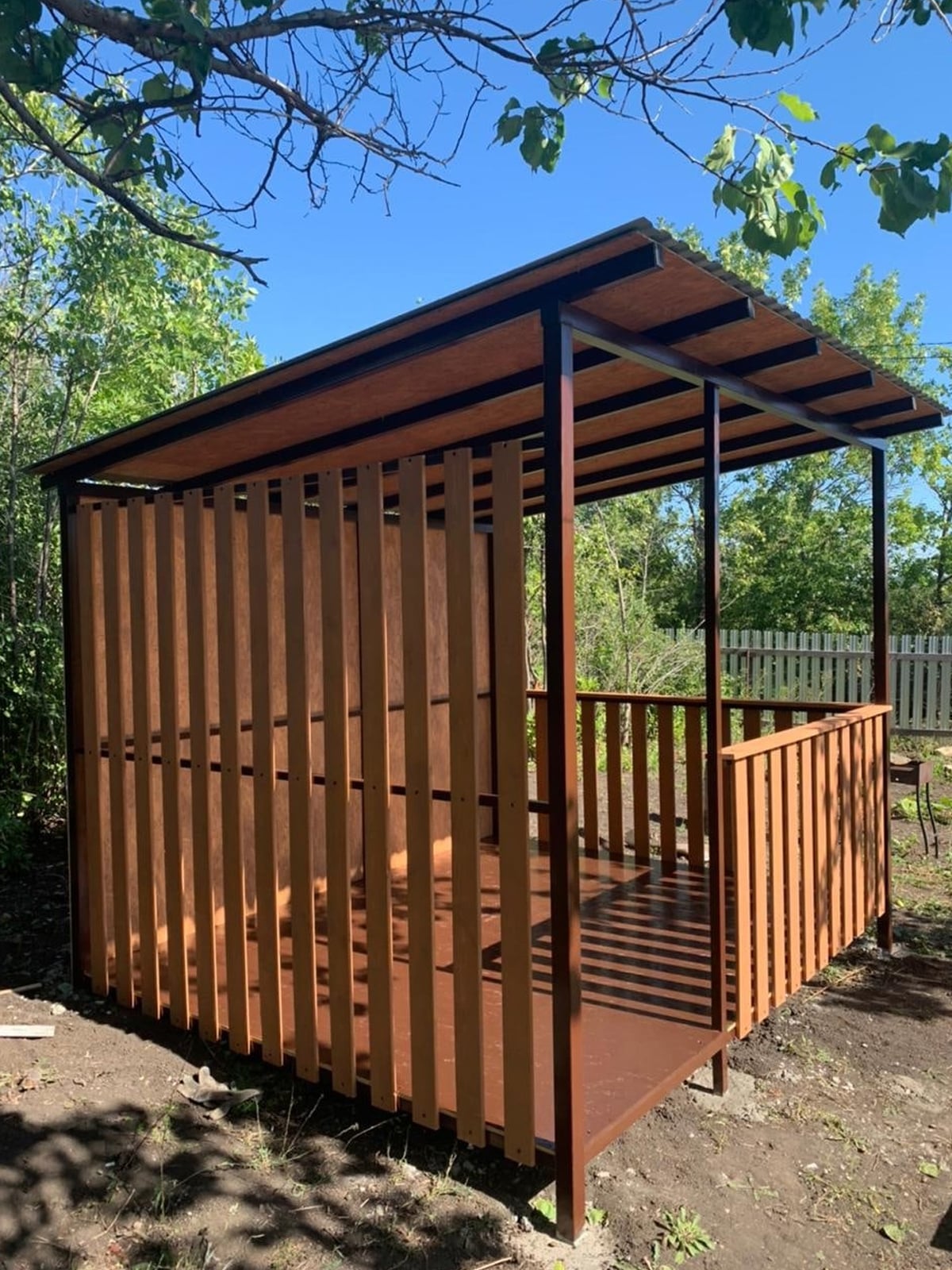

• Стропильная система (крыша): Элементы работают на изгиб от снеговой нагрузки.
  • Рекомендуемый тип: Прямоугольная труба, установленная «на ребро».
  • Рекомендуемые размеры:
    • Для простых крыш с пролетом до 3 м: 40х20 мм, 50х25 мм.
    • Для крыш с пролетом 3-5 м: 60х30 мм, 60х40 мм. Для больших пролетов целесообразно использовать легкие сварные фермы.
• Перила и ограждения: Не несут основной нагрузки, но должны быть достаточно прочными.
  • Рекомендуемые размеры: Поручень – 40х20 мм, вертикальное заполнение – 20х20 мм.

3. Толщина стенки профильной трубы: компромисс между ценой и безопасностью

Это самый важный параметр, на котором нельзя экономить.

• 1.5 мм: Категорически не подходит для несущих элементов каркаса. Допустимо использовать только для декоративного заполнения ограждений.
• 2.0 мм: Минимально допустимая толщина для всех элементов каркаса небольшой беседки (до 3х3 м) с легкой кровлей (поликарбонат) и только в южных регионах. Для стоек и несущих балок – это уже компромисс.
• 3.0 мм: «Золотой стандарт» для надежной и долговечной беседки в большинстве регионов Украины. Эта толщина обеспечивает необходимый запас прочности для стоек (60х60, 80х80) и элементов крыши, а также создает достаточный «запас на коррозию», гарантируя долгий срок службы.
• 4.0 мм и более: Необходима для больших беседок (более 5х5 м), конструкций со сложной и тяжелой крышей или в V снеговом районе (Карпаты).

Практический пример: выбор труб для беседки 4х4 м в Харькове

Техническое задание (ТЗ)

• Объект: Отдельно стоящая квадратная беседка.
• Размеры по осям стоек: 4000 х 4000 мм.
• Высота до низа стропильной системы: 2400 мм.
• Местоположение: г. Харьков, открытая местность.
• Конструкция крыши: Четырехскатная (шатровая) с углом наклона скатов 25°.
• Кровельное покрытие: Битумная черепица по сплошной обрешетке из OSB-плиты.
• Фундамент: Точечный, бетонные столбы под каждой стойкой.
• Вместимость: Проектируется для комфортного размещения 8-10 человек.

Детальный сбор и анализ нагрузок (согласно ДБН В.1.2-2:2006)

1. Постоянные нагрузки (расчетные):

• Кровля:
  • Битумная черепица: 12 кг/м²
  • Подкладочный ковер: 2 кг/м²
  • Плита OSB-3 (12 мм): 7.5 кг/м²
  • Итого по кровле: 21.5 кг/м²
• Каркас крыши (условно): Вес стропил, прогонов – принимаем 10 кг/м².
• Суммарная постоянная нагрузка на 1 м² горизонтальной проекции крыши:
  • (21.5 + 10) кг/м² * 1.1 (коэф. надежности) = 34.65 кг/м².

2. Временные нагрузки (расчетные):

• Снеговая нагрузка:
  • Регион: г. Харьков – III снеговой район. Нормативная нагрузка Sg = 157 кг/м² (1.57 кПа).
  • Коэффициент формы крыши (μ): Для шатровой крыши с углом 25° μ = 1.0.
  • Расчетная снеговая нагрузка: S = Sg * μ * γf = 157 кг/м² * 1.0 * 1.4 = 219.8 кг/м².
  • Общая нагрузка от снега на всю крышу (площадь проекции 16 м²): 16 м² * 219.8 кг/м² = 3517 кг.
• Ветровая нагрузка:
  • Регион: г. Харьков – I ветровой район. Нормативное давление ветра Wg = 47 кг/м² (0.47 кПа).
  • Расчет ветровой нагрузки сложен и учитывает высоту, форму, наличие стен. Для открытой беседки основное воздействие ветер окажет на стойки (изгиб) и на крышу (подъемная сила). Для подбора сечений труб в данном случае снеговая нагрузка будет определяющей.

3. Суммарная расчетная нагрузка на крышу:

• q = (Постоянная) + (Снеговая) = 34.65 + 219.8 = 254.45 кг/м².

Обоснование выбора сечений и толщины стенки

• Стойки (4 шт.):
  • Нагрузка на одну стойку от крыши: (16 м² * 254.45 кг/м²) / 4 = ~1018 кг.
  • Критерий выбора: Устойчивость к продольному изгибу от вертикальной нагрузки и изгибу от ветрового давления.
  • Решение: Труба 80х80х3 мм.
  • Обоснование: Обладает достаточной площадью сечения (8.76 см²) для восприятия сжимающей нагрузки и высоким радиусом инерции (i = 3.08 см), что обеспечивает ее устойчивость при высоте 2.4 м. Стенка 3 мм обеспечивает надежность сварного узла крепления к закладной детали фундамента и достаточный запас на коррозию.
• Верхняя обвязка (периметр):
  • Нагрузка: Является опорой для стропильной системы.
  • Решение: Труба 80х40х3 мм.
  • Обоснование: Устанавливается «на ребро», эффективно воспринимая вертикальную нагрузку от стропил. Сечение 80х40 мм идеально сопрягается со стойкой 80х80 мм, создавая прочный и технологичный узел.
• Стропильная система (шатровая крыша):
  • Диагональные стропила (4 шт., самые длинные):
    • Нагрузка: Несут наибольшую нагрузку.
    • Решение: Труба 60х40х3 мм.
    • Обоснование: Стенка 3 мм выбрана для обеспечения жесткости и надежности сварных соединений в коньковом узле.
  • Рядовые (короткие) стропила:
    • Нагрузка: Меньший пролет, меньшая грузовая площадь.
    • Решение: Труба 60х30х2 мм.
    • Обоснование: Достаточная прочность на изгиб при меньшем весе и стоимости.
• Перила:
  • Нагрузка: Горизонтальная эксплуатационная нагрузка 30 кг/м.
  • Решение: Поручень – 40х40х2 мм, заполнение – 20х20х2 мм.
  • Обоснование: Сечение 40х40х2 мм с запасом выдерживает нормативную нагрузку на перила. Стенка 2 мм обеспечивает прочность и хороший внешний вид.

Требования к материалам и контролю

• Маркировка: Весь металлопрокат должен иметь маркировку, подтверждающую сталь Ст3сп/пс.
• Сертификаты: Перед покупкой обязательно запросите у поставщика сертификат качества на каждую позицию (труба 80х80х3, 80х40х3 и т.д.). Убедитесь, что в сертификате указан ДСТУ 8940:2019 или соответствующий ГОСТ.
• Визуальный контроль: Осмотрите трубы на предмет отсутствия трещин, сильной ржавчины, недопустимых вмятин. Проверьте толщину стенки штангенциркулем – она не должна быть меньше заявленной с учетом минусового допуска (-10%).
