Как армировать крыльцо? Полное техническое руководство по расчету и бетонированию монолитного крыльца

Монолитное бетонное крыльцо — один из самых ответственных и, статистически, наиболее подверженных разрушению узлов в частном домостроении. Ошибочно полагать, что это простая «ступенька» к дому. С точки зрения инженерии, это сложная конструкция, работающая в режиме высоких, разнонаправленных нагрузок и в самой агрессивной среде.

Ключевая угроза: недооценка нагрузок

Прочность крыльца определяется его способностью противостоять не столько весу людей (динамические нагрузки), сколько двум главным разрушающим факторам:

1. Силы морозного пучения грунта: Это основной враг любого мелкозаглубленного фундамента в Украине. Влажный пучинистый грунт (суглинки, глины) при замерзании расширяется (до 9% в объеме) и давит на подошву крыльца.
   • Технические данные: Давление морозного пучения может достигать 10-15 тонн на квадратный метр (т/м²).
   • Механика разрушения: Опасны не столько вертикальные, сколько тангенциальные (касательные) силы, которые буквально «сдирают» крыльцо с фундамента дома и ломают его плиту. Неправильный расчет на глубину промерзания (согласно ДБН В.1.1-45:2017 «Кліматичні впливи») — гарантия ежегодных подвижек и разрушения.
2. Атмосферные и химические воздействия: Крыльцо находится в зоне «нулевой отметки», испытывая максимальное количество циклов «замерзание-оттаивание». Проникновение влаги, H2O, превращающейся в лед в микропорах, создает внутреннее напряжение, разрушающее бетон изнутри. Противогололедные реагенты (соли) многократно ускоряют коррозию незащищенной арматуры.

Почему бетон без арматуры обречен?

Бетон обладает высокой прочностью на сжатие (до 30-40 МПа для марки М350/B25), но его прочность на растяжение ничтожна — всего 10-15% от прочности на сжатие.

Когда крыльцо испытывает изгибающий момент (например, от веса на краю ступени или от подъема плиты силами пучения), в его сечении возникают зоны растяжения. Бетон в этой зоне мгновенно трескается.

Роль арматурного каркаса — это не просто «связка». Это силовой скелет, который:

1. Воспринимает 100% растягивающих усилий в плите основания, маршах и верхней площадке.
2. Связывает конструкцию в единый пространственный блок, не давая отдельным элементам (ступеням, плите) работать независимо.
3. Предотвращает фатальные отказы, такие как отрыв крыльца от дома, растрескивание ступеней и сквозные трещины в плите.

Материалы и стандарты: Выбор арматуры (ДСТУ 3760:2019)

Выбор правильной арматуры — основа прочности. В Украине основным стандартом, регламентирующим арматурный прокат, является ДСТУ 3760:2019 «Арматура для залізобетонних конструкцій».

Классы арматуры и их применение

Для частного строительства (крыльцо, фундамент) нас интересуют два основных типа:

1. Рабочая арматура (приемлет растягивающие нагрузки):
   • Класс: A400C (старая маркировка А-III)
   • Профиль: Периодический (рифленый). Это рифление обеспечивает надежное сцепление (анкеровку) с бетоном.
   • Диаметр для крыльца: 10-14 мм (в зависимости от размеров и нагрузок).
2. Конструктивная (распределительная) арматура:
   • Класс: A240C (старая маркировка А-I)
   • Профиль: Гладкий.
   • Применение: Используется для создания «хомутов», вертикальных связей и распределения нагрузки между рабочими стержнями.
   • Диаметр для крыльца: 6-8 мм.

Таблица: Сравнение классов арматуры (согласно ДСТУ)

Экспертный совет: Не экономьте, используя гладкую арматуру A240C в качестве рабочей. Ее сцепление с бетоном в разы хуже, что критически снижает несущую способность плиты крыльца.

Проектирование каркаса: Ключевые узлы

Крыльцо состоит из трех основных элементов, требующих армирования:

1. Фундаментная плита (основание)
2. Лестничный марш (ступени)
3. Верхняя площадка

Узел №1: Фундаментная плита (Основание)

Это «сердце» крыльца. Оно должно быть армировано как полноценная фундаментная плита — пространственным (двухслойным) каркасом.

• Нижняя сетка: Воспринимает растяжение от веса конструкции и сил пучения (когда грунт давит снизу).
• Верхняя сетка: Воспринимает растяжение от нагрузок сверху (люди, снег), особенно в точках опоры.

Технические параметры (Допуски):

1. Толщина плиты: Минимум 200 мм (рекомендуется 250-300 мм).
2. Рабочая арматура: d=12 мм (A400C).
3. Шаг стержней (ячейка): 200х200 мм. Не делайте ячейку больше — это снижает жесткость.
4. Расстояние между сетками (высота каркаса): Определяется толщиной плиты минус два защитных слоя. Для плиты 200 мм это: 200 — 40 — 40 = 120 мм.
5. Вертикальные связи (хомуты): Из гладкой арматуры d=8 мм (A240C). Устанавливаются с шагом 400-500 мм для фиксации сеток в проектном положении.

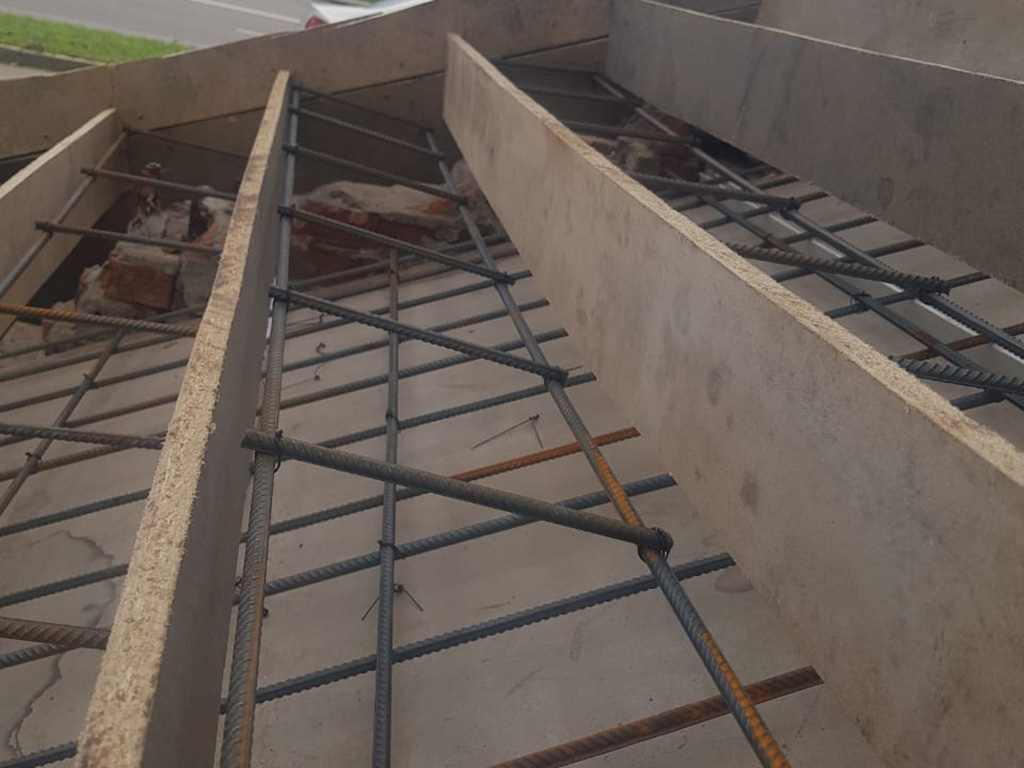

Узел №2: Лестничный марш и ступени

Ступени — самая уязвимая часть. Они работают как консоли или балки.

• Ошибка: Армировать ступени отдельными сетками.
• Правильно: Армирование марша должно быть единым целым с армированием фундаментной плиты и верхней площадки.

Схема армирования ступеней:

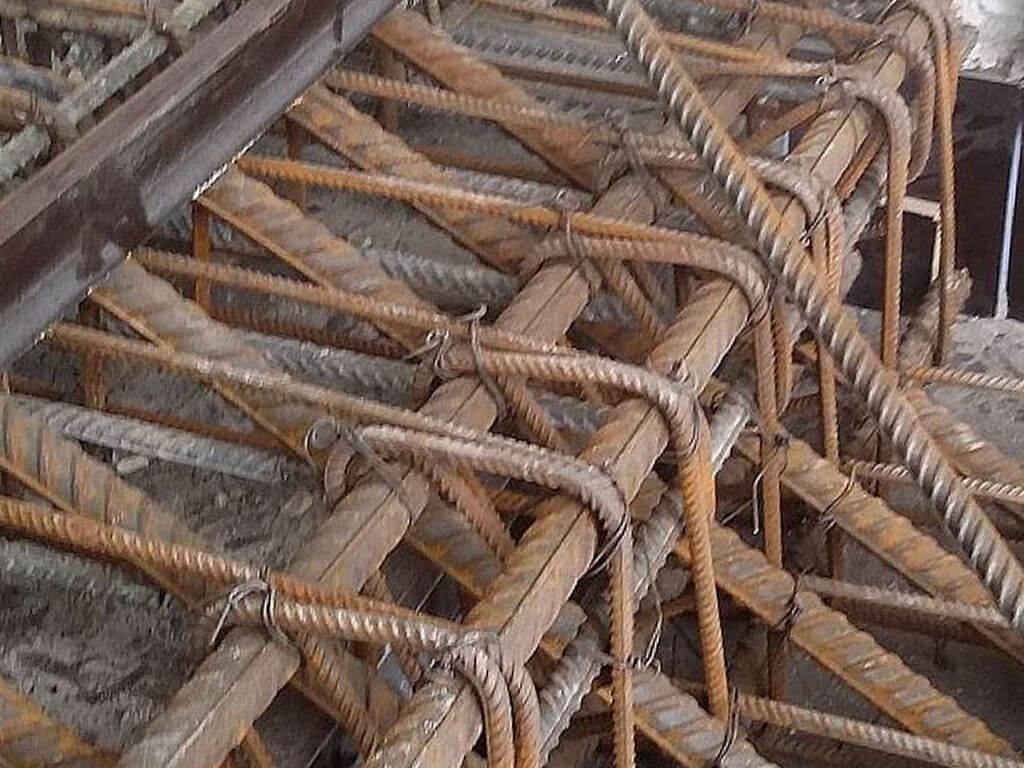

1. Используются Г-образные и П-образные хомуты из арматуры A400C (d=10 мм), которые «обнимают» каждую ступень.
2. Эти хомуты привязываются к продольным рабочим стержням (d=12 мм), идущим от нижней плиты к верхней площадке.
3. Особое внимание — концам ступеней (носикам). Здесь максимальное напряжение. Необходимо заводить дополнительный продольный стержень d=10 мм в верхней части, в 20-30 мм от края.

Узел №3: Примыкание к фундаменту дома (Критический узел!)

Существует два подхода, и выбор зависит от типа вашего фундамента.

Вариант А: Жесткая связка (ОПАСНЫЙ)

• Суть: Арматура крыльца заводится в пробуренные отверстия (шпуры) в фундаменте дома и анкеруется химическими анкерами или бетонируется.
• Когда допустимо: Только если крыльцо имеет собственный фундамент, заложенный на ту же глубину, что и фундамент дома (ниже глубины промерзания).
• Риск (90% случаев): Если у крыльца мелкозаглубленная плита, силы морозного пучения превратят крыльцо в гигантский рычаг, который будет ломать либо само крыльцо, либо (что хуже) фундамент вашего дома.

Вариант Б: Через деформационный шов (РЕКОМЕНДУЕТСЯ)

• Суть: Крыльцо — это независимая, плавающая конструкция.
• Реализация:
  1. Между фундаментом дома и плитой крыльца прокладывается упругий материал, например, экструдированный пенополистирол (ЭППС) толщиной 30-50 мм.
  2. Арматурный каркас крыльца не связывается с арматурой фундамента дома.
  3. Плита крыльца должна опираться на грунт, а не «висеть» на фундаменте дома.
• Результат: Крыльцо и дом «живут» своей жизнью. Зимой крыльцо может незначительно приподняться (на 1-3 мм) и опуститься, не нанося никакого вреда основной конструкции.

Пошаговый монтаж каркаса: Практическое руководство

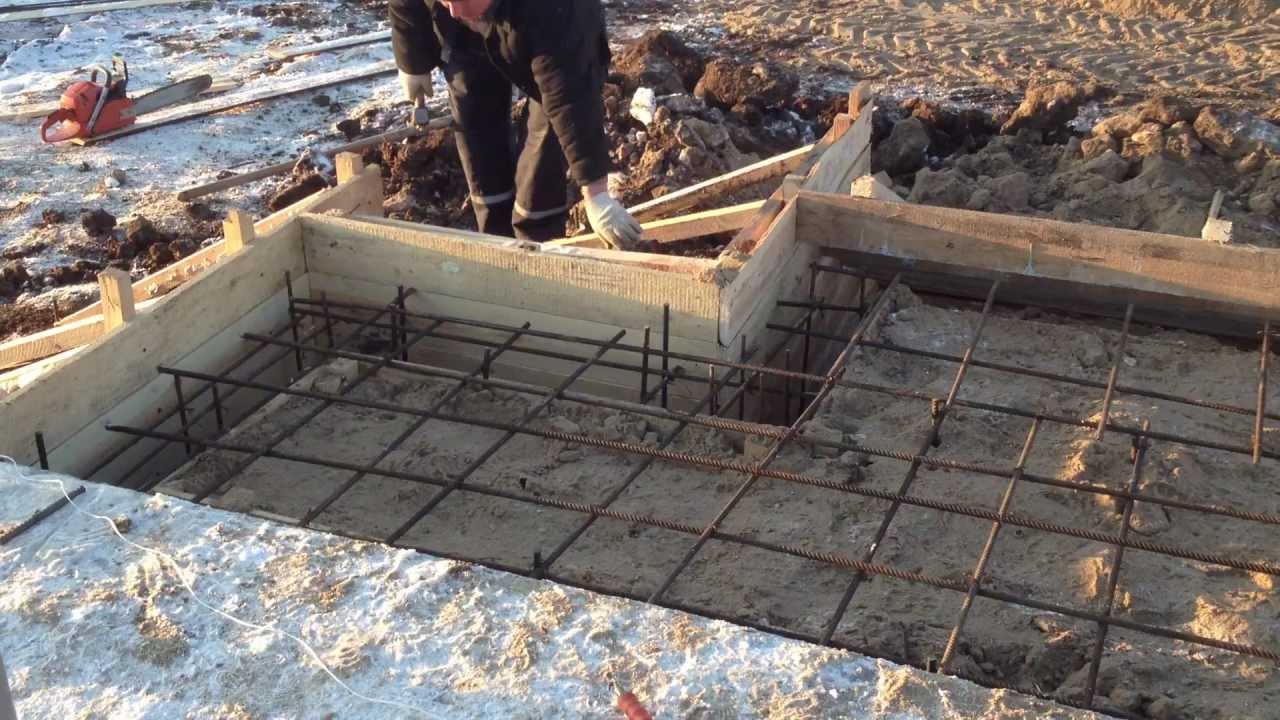

Шаг 1. Подготовка основания и опалубки

1. Геодезия: Разметьте контуры.
2. Выемка грунта: Снимите плодородный слой (30-40 см).
3. Подушка: Засыпьте 20 см щебня (фракция 20-40) и 10 см песка. Тщательно утрамбуйте виброплитой.
4. Гидроизоляция (Подбетонка): Уложите геотекстиль и плотную ПВХ-пленку (или рубероид). Это предотвратит уход «цементного молока» в грунт.
5. Опалубка: Соберите прочную опалубку из досок (толщина не менее 25 мм) или OSB. Важно: Опалубка должна выдержать огромное давление бетона. Укрепите ее укосинами и распорками.

Шаг 2. Защитный слой бетона (ДБН В.2.6-98)

Арматура никогда не должна лежать на грунте или касаться опалубки. Она должна быть полностью «утоплена» в бетоне для защиты от коррозии.

• Требования ДБН:
  • Нижний слой (контакт с грунтом): 40-50 мм.
  • Боковые и верхние слои: 25-30 мм.
• Реализация: Используйте специальные пластиковые фиксаторы («стульчики» для нижнего слоя и «звездочки» для боковых). Не используйте обломки кирпича или камни — они гигроскопичны и станут мостиками коррозии.

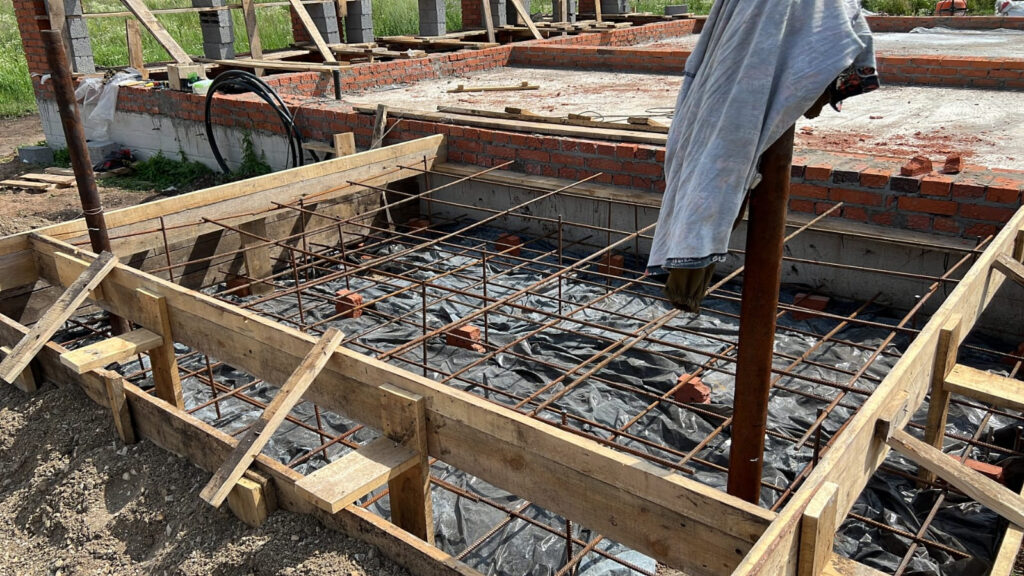

Шаг 3. Вязка нижней сетки

1. Разложите стержни d=12 мм (A400C) с шагом 200 мм на «стульчики» в продольном и поперечном направлении.
2. Вязка: Свяжите все пересечения отожженной вязальной проволокой (d=1,2-1,5 мм) с помощью специального крючка или пистолета. Сварка в углах не рекомендуется (кроме арматуры класса «С»), так как она «отпускает» металл и снижает его прочность.
3. Нахлест: Если длины стержня не хватает, нахлест должен составлять не менее 40 диаметров арматуры (40 * 12 мм = 480 мм, округляем до 50 см).

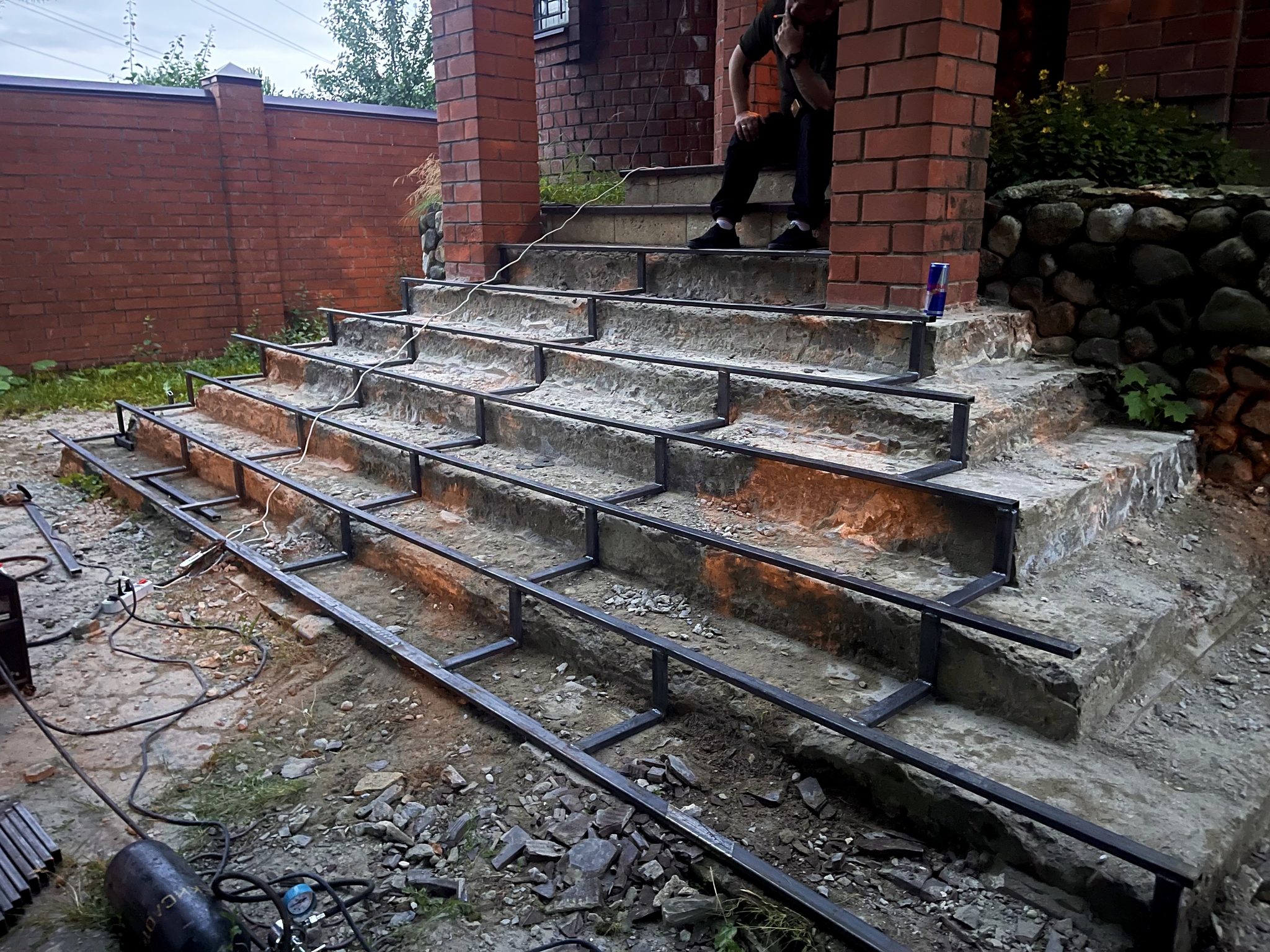

Шаг 4. Установка вертикальных связей и ступеней

1. Установите вертикальные П-образные связи (хомуты) из гладкой арматуры d=8 мм для фиксации высоты каркаса.
2. Смонтируйте Г-образные и П-образные элементы ступеней (d=10 мм), привязывая их к продольным стержням.

Шаг 5. Вязка верхней сетки

1. Уложите верхнюю сетку (d=12 мм, шаг 200х200 мм) поверх вертикальных связей и элементов ступеней.
2. Тщательно свяжите ее с нижележащими элементами.
3. Установите фиксаторы «звездочки» на боковые стенки опалубки.

Результат: Вы должны получить жесткий, цельный пространственный каркас, который не «играет» под весом человека.

Расчет материалов: Пример для крыльца 2.0х1.5 м

Рассчитаем примерное количество арматуры для крыльца:

• Размеры плиты: 2.0 м (ширина) х 1.5 м (глубина)
• Высота: 3 ступени по 15 см (общая 45 см).
• Каркас: Двухслойный, d=12 мм (A400C), ячейка 200х200 мм. Хомуты d=8 мм (A240C).

Таблица: Примерный расчет арматуры

Запас: Всегда берите запас 10-15% на нахлесты и обрезки.

Фатальные ошибки при армировании крыльца

Армирование в один слой (вместо двух)

• Суть ошибки: Монтаж только одной сетки (обычно нижней) в фундаментной плите крыльца.
• Техническое обоснование: Бетонная плита, лежащая на грунте, испытывает изгибающие моменты в двух направлениях.
  1. Нагрузка сверху (люди, снег): Плита прогибается «вниз». Зона максимального растяжения находится внизу плиты. Здесь работает нижняя арматурная сетка.
  2. Нагрузка снизу (Силы морозного пучения): Зимой грунт под плитой замерзает и расширяется, «выдавливая» плиту вверх. Плита изгибается «вверх» (как улыбка). Зона максимального растяжения в этом случае находится сверху плиты.
• Механика разрушения: Если у вас нет верхней арматурной сетки, плита не способна воспринять растягивающие усилия от морозного пучения. Бетон (имеющий прочность на растяжение в 10-15 раз ниже, чем на сжатие) мгновенно лопается. Появляются силовые трещины по всей верхней плоскости крыльца. Конструкция теряет несущую способность.
• Итог: Армирование в один слой — это работоспособная конструкция только для полов по стабильному, непучинистому основанию внутри отапливаемого помещения. Для крыльца обязателен пространственный каркас из двух сеток (верхней и нижней).

Отсутствие защитного слоя бетона

• Суть ошибки: Укладка арматурной сетки прямо на гидроизоляцию (пленку) или прижатие арматуры вплотную к опалубке.
• Техническое обоснование: Стальная арматура (класс A400C, A240C) подвержена коррозии. Бетон является щелочной средой (pH ~12.5-13.5), которая пассивирует сталь, создавая на ее поверхности тонкую оксидную пленку, защищающую от ржавчины. Эта защита работает только при полном погружении металла в бетон.
• Параметры (ДБН В.2.6-98):
  • 40-50 мм: Минимальный защитный слой для конструкций, контактирующих с грунтом (нижняя сетка).
  • 25-30 мм: Минимальный слой для конструкций, находящихся на открытом воздухе (боковые стенки, верхняя сетка).
• Механика разрушения:
  1. Арматура лежит на пленке (защитный слой 0 мм).
  2. Через микропоры в бетоне или при малейшем дефекте гидроизоляции к металлу поступает влага и кислород.
  3. Начинается коррозия.
  4. Ржавчина (оксиды железа) имеет объем в 2-4 раза больший, чем исходный металл.
  5. Это расширение создает колоссальное внутреннее напряжение, которое «взрывает» бетон изнутри. Происходит откалывание (деструкция) бетона, обнажение и ускоренная коррозия арматуры.
• Итог: Конструкция теряет прочность за 5-10 лет. Использование обломков кирпича вместо пластиковых фиксаторов («стульчиков») — та же ошибка. Кирпич гигроскопичен и «подсасывает» влагу прямо к арматуре.

Жесткая связка с фундаментом дома (при мелкозаглубленном крыльце)

• Суть ошибки: Анкеровка (засверливание и фиксация) арматурного каркаса крыльца в существующий фундамент дома.
• Техническое обоснование: Фундамент дома (ленточный или плитный) обычно заложен на глубину промерзания (для Украины 0.8-1.2 м) и является стабильным. Крыльцо (как описано в данной статье) имеет мелкозаглубленную плавающую плиту. Эти две конструкции «живут» по-разному.
• Механика разрушения: Зимой силы морозного пучения поднимают мелкозаглубленную плиту крыльца на несколько миллиметров (иногда сантиметров). Стабильный фундамент дома остается на месте. Так как крыльцо жестко связано с домом, оно превращается в рычаг. В точке анкеровки возникают гигантские напряжения на срез и излом.
• Итог (зависит от того, что слабее):
  • Вариант 1 (хороший): Арматуру вырывает из бетона крыльца.
  • Вариант 2 (плохой): Ломается плита крыльца в месте примыкания.
  • Вариант 3 (фатальный): Рычаг откалывает кусок фундамента дома, что приводит к нарушению его гидроизоляции и несущей способности.
• Решение: Только деформационный шов (как в п. 3.3, Вариант Б) с прокладкой из ЭППС.

Недостаточный нахлест стержней

• Суть ошибки: Соединение стержней арматуры с нахлестом «на глаз» (10-20 см) или стык-в-стык.
• Техническое обоснование: Каркас должен работать как единое целое. Усилие растяжения должно передаваться с одного стержня на другой. Эту передачу обеспечивает не вязальная проволока (она нужна только для сборки), а сцепление арматуры с бетоном по длине нахлеста.
• Параметры: Минимальная длина нахлеста для арматуры A400C в зоне растяжения — не менее 40 диаметров (40*d).
• Пример:
  • Для рабочей арматуры d=12 мм: 40 * 12 мм = 480 мм. Округляем до 50 см.
  • Для арматуры ступеней d=10 мм: 40 * 10 мм = 400 мм. Округляем до 40 см.
• Механика разрушения: При нагрузке на плиту в зоне недостаточного нахлеста стержни просто «проскальзывают» относительно друг друга внутри бетона. Сцепления не хватает для передачи усилия. Каркас в этом месте «рвется». Плита работает так, будто в этом месте нет арматуры вообще, что приводит к силовой трещине.

Экономия на поперечной и вертикальной арматуре (хомутах)

• Суть ошибки: Отказ от вертикальных П-образных связей («лягушек») между сетками и от Г- и П-образных хомутов в ступенях.
• Техническое обоснование:
  1. Вертикальные связи (d=8 мм): Они фиксируют проектное расстояние (например, 120 мм) между верхней и нижней сетками. Без них верхняя сетка прогнется под весом бетона при заливке или от веса рабочих. Каркас «схлопнется». Вы получите две сетки, лежащие друг на друге, что равносильно ошибке №1 (армирование в один слой).
  2. Хомуты ступеней (d=10 мм): Ступень (особенно ее «носик») работает на изгиб и кручение. Продольные стержни (d=12 мм) воспринимают основной изгиб, но именно П-образные хомуты воспринимают поперечные (срезающие) усилия и удерживают геометрию ступени, не давая «носику» отколоться.
• Итог: Без вертикальных связей каркас не является пространственным и неработоспособен. Без хомутов в ступенях — углы и «носики» ступеней отколются после первых же серьезных нагрузок или циклов заморозки-оттаивания.

Как армировать крыльцо: Заключение

Правильное армирование — это 70% успеха при строительстве монолитного крыльца. Экономия на арматуре или нарушение технологии (особенно в части защитного слоя и примыкания к дому) неизбежно приведет к дорогостоящему ремонту или полной замене конструкции в течение нескольких лет. Соблюдение норм ДБН и ДСТУ гарантирует, что ваше крыльцо будет служить так же долго, как и сам дом.
