Типичное заблуждение частного застройщика: «У меня залита стяжка 10 см, она выдержит машину, значит, выдержит и печь».
Это фатальная ошибка. Автомобиль давит на пятно контакта резиной, распределяя вес на 4 точки, и это нагрузка динамическая, но краткосрочная. Кирпичная печь — это статическая, постоянная нагрузка колоссальной плотности.

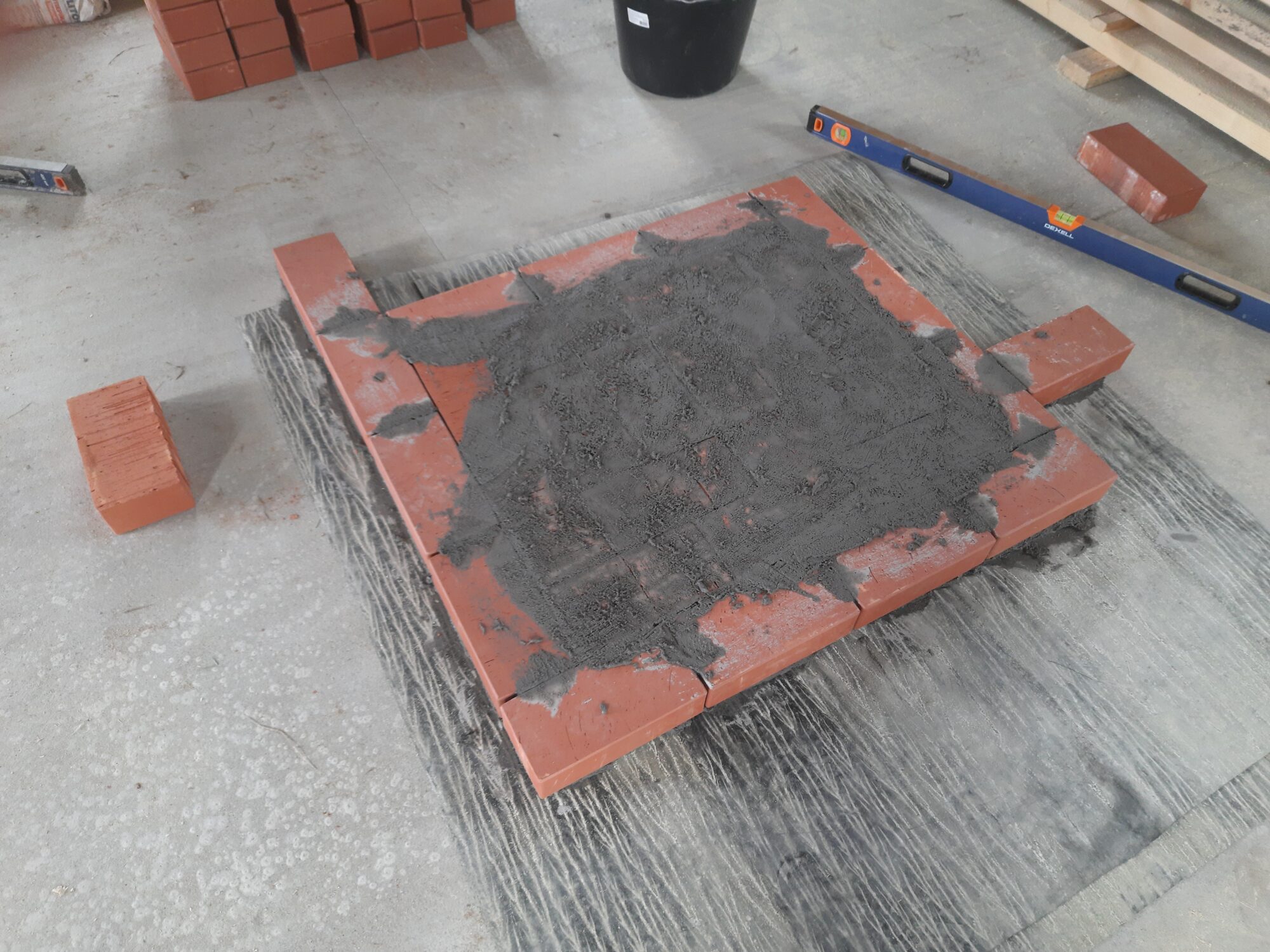

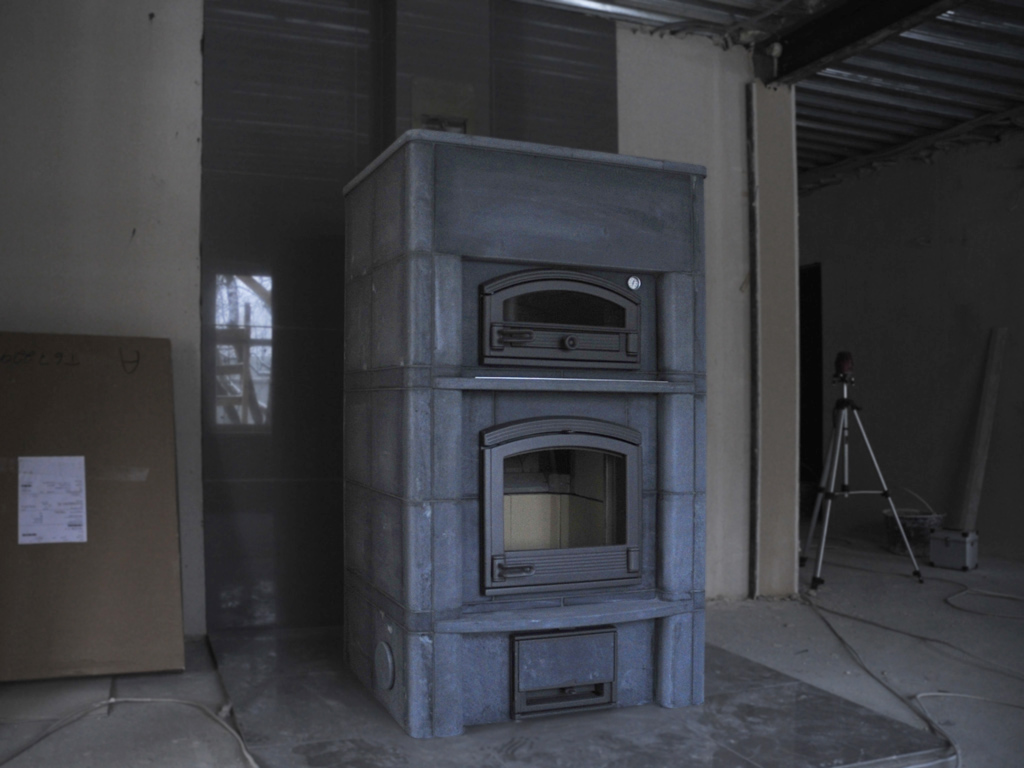

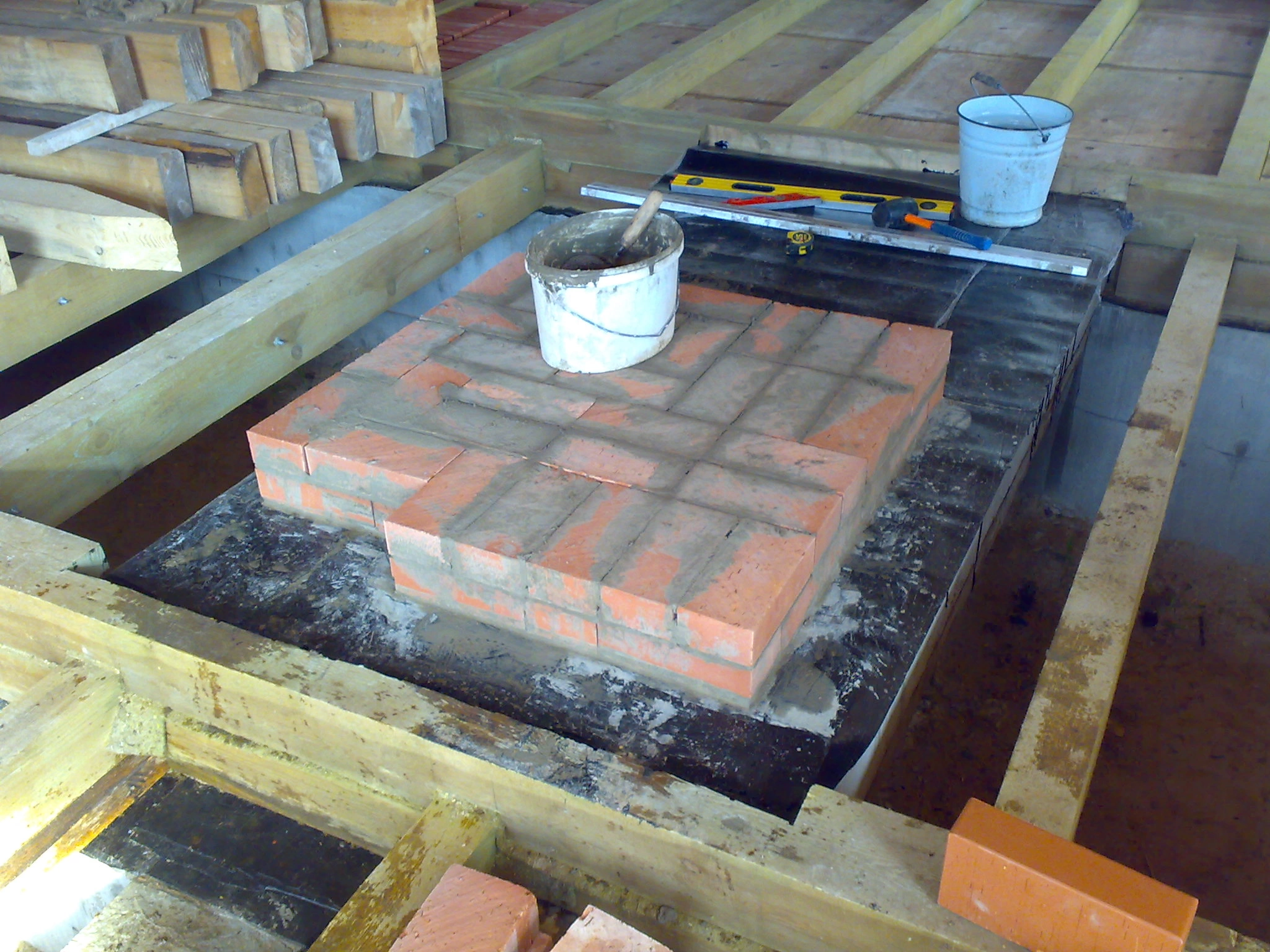

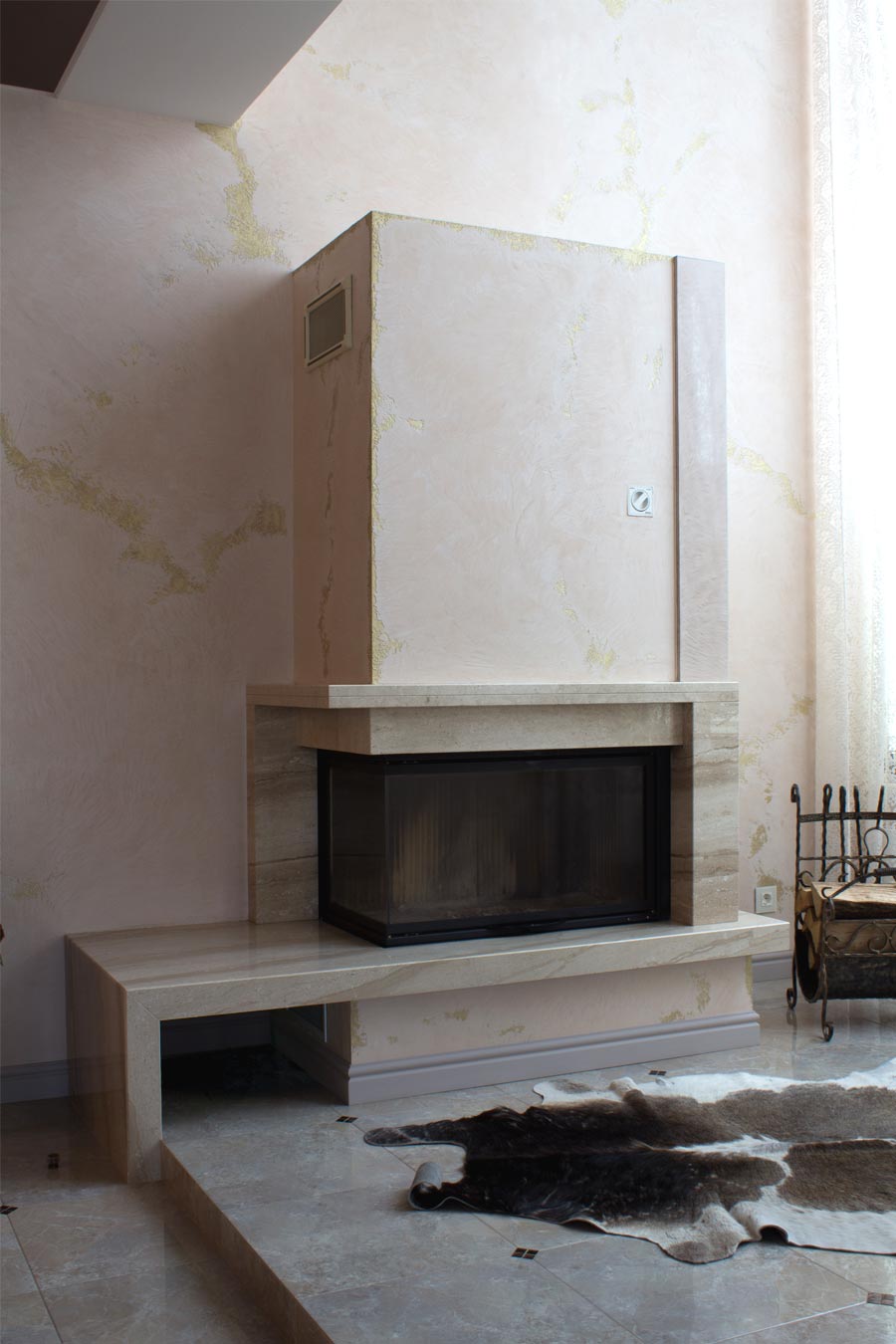

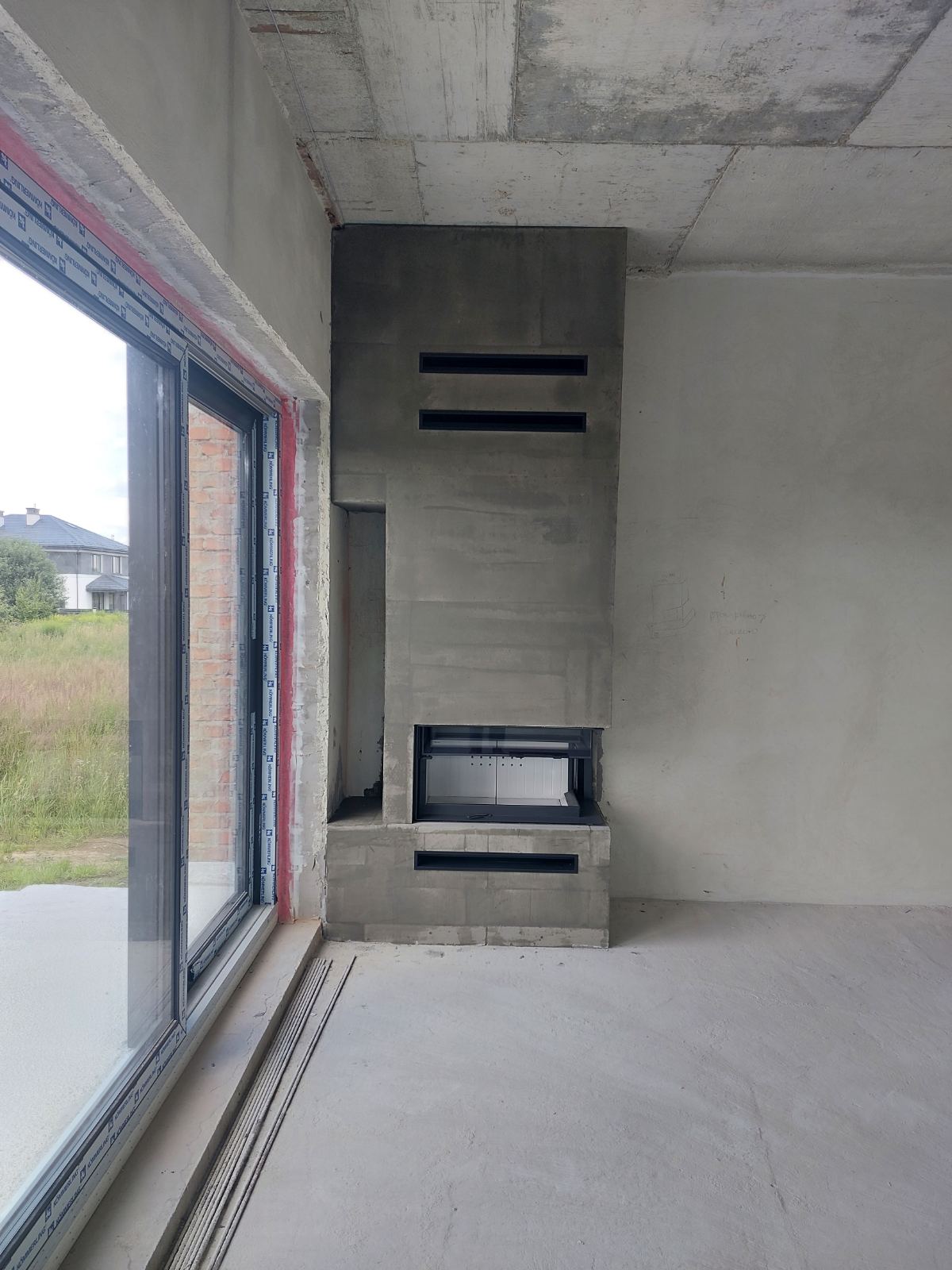

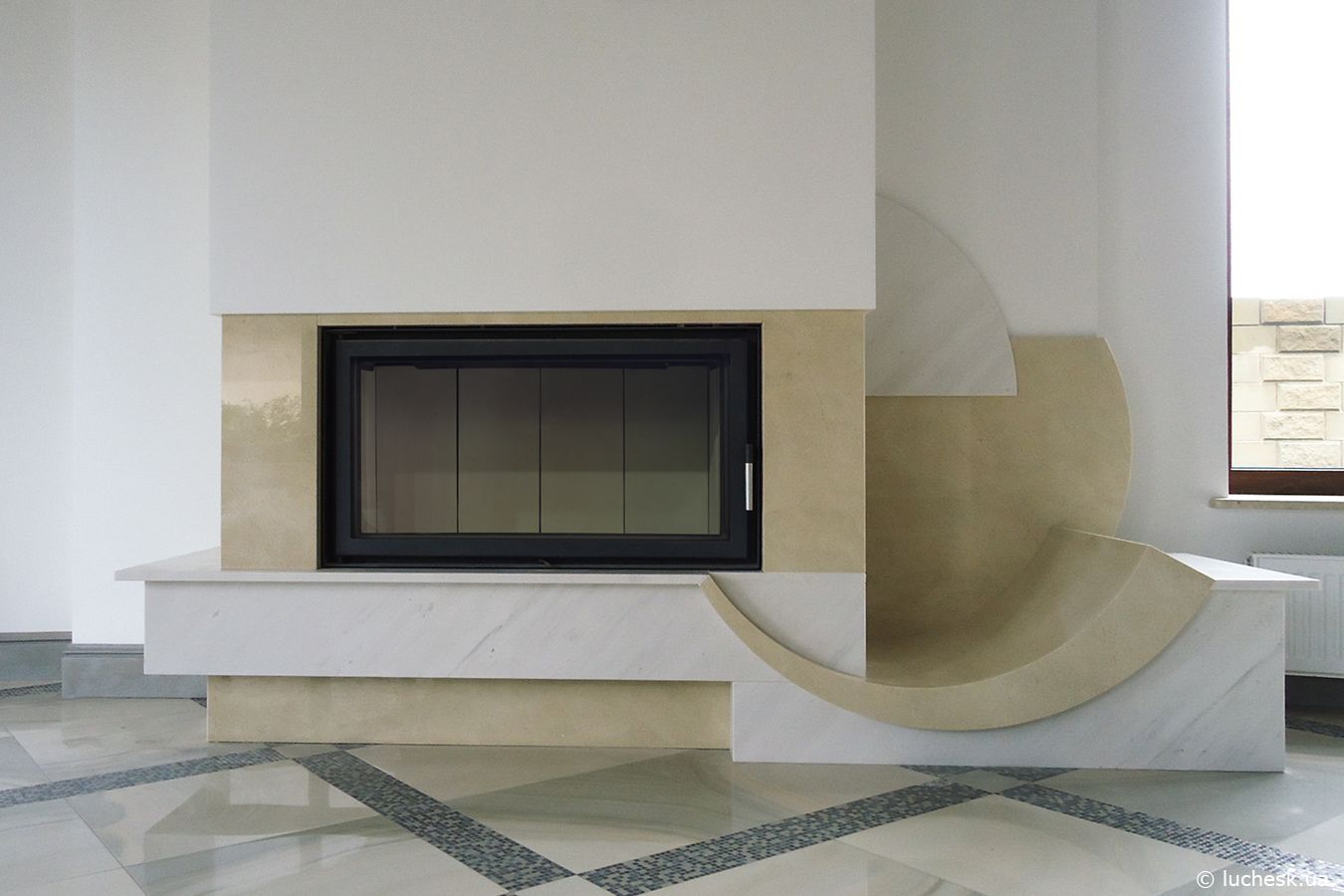

Давайте посчитаем: Стандартная отопительная печь на 2 этажа или камин с массивным порталом весит от 4 до 12 тонн. Площадь опирания такой конструкции часто не превышает 1,5–2 м². Давление на грунт под такой плитой может достигать критических значений, вызывая локальную просадку.
Если фундамент печи жестко связан с фундаментом дома или (что хуже) стоит на обычной стяжке пола, происходит следующее:
- Дом и печь имеют разную скорость осадки.
- Возникает напряжение на излом в месте примыкания.
- Появляется трещина в теле печи.
- Нарушается тяга, разрушается перевязка кирпича.
Геология и тип основания
Прежде чем рассчитывать арматурный каркас, необходимо провести аудит основания. Армирование не спасет, если несущая способность грунта или плиты перекрытия ниже, чем давление от печи.
Ситуация А: Основание по грунту (Первый этаж)
Здесь мы сталкиваемся с двумя физическими явлениями: сопротивлением грунта и силами морозного пучения.
1. Расчет площади опоры
Средняя несущая способность суглинков в Украине — 2–2.5 кг/см².
- Пример: Печь весом 5 тонн (5000 кг).
- Минимальная площадь подошвы: 5000 / 2 = 2500 см² (0.25 м²).
- Нюанс: Казалось бы, запас прочности огромный. Но проблема не в провале печи, а в неравномерной осадке. Если под одним углом печи грунт мягче (просадочный лесс), печь накренится.
- Решение: Площадь фундаментной плиты всегда делается на 15–20% больше проекции самой печи для снижения удельного давления.
2. Проблема морозного пучения
В неотапливаемых домах (дачи) сила пучения грунта достигает 15–20 тонн на м². Она давит на фундамент снизу вверх. Касательные силы пучения (по бокам) могут «вытащить» или разорвать неправильно заглубленный бетон.
Сравнительная таблица типов фундаментов по грунту:
| Тип фундамента | Описание | Плюсы | Минусы и Риски | Рекомендуемый вес печи |
|---|---|---|---|---|
| Независимый заглубленный | Монолитная тумба на глубину промерзания (1.0 — 1.2 м). | Максимальная стабильность, отсутствие влияния пучения. | Высокая стоимость бетона и арматуры, большой объем земляных работ. | > 5000 кг (Русские печи) |
| Плавающая плита (УШП-стайл) | Армированная плита толщиной 200-300 мм, лежащая на слое ЭППС и песчаной подушке. | Энергоэффективность, меньший расход бетона, отсечка холода. | Требует идеальной трамбовки подушки и качественного армирования в 2 сетки. | до 3500 кг (Каминопечи) |
| Опирание на пол по грунту | Монтаж на существующую стяжку (черновой пол). | Быстрота, дешевизна. | Критический риск! Возможен только при наличии армированной стяжки >100 мм и плотного основания. | до 700 кг (Металлические топки) |
Ситуация Б: Монтаж на плиты перекрытия (ПК/ПБ)
Самый опасный сценарий. Заводская пустотная плита (маркировка, например, ПК 63-12-8) рассчитана на распределенную нагрузку 800 кг/м².
- Физика ошибки: 800 кг/м² означает, что плита площадью 7 м² выдержит 5.6 тонн равномерно разбросанного груза. Но если поставить печь весом 4 тонны на «пятачок» в 1 м² в центре пролета, возникнет критический изгибающий момент. Плита может не сломаться сразу, но получит недопустимый прогиб, что разрушит кладку печи.
Инженерные решения для 2-го этажа:
- Разгрузочный пояс: Если печь весит 800–1500 кг, заливается армированная плита-подиум, которая перекрывает минимум две соседние плиты перекрытия, распределяя вес между ними.
- Силовая рама (для веса > 1500 кг): Монтаж стальных двутавровых балок (№16, №20), которые опираются не на плиту, а врубаются в несущие стены. Печь фактически висит на стальном мосту над плитой перекрытия.
Техническая карта материалов
Фундамент печи работает в условиях агрессивной среды: снизу — капиллярная влага, сверху — перепады температур. Использование остатков материалов («что было на стройке») недопустимо. Ниже приведен подробный разбор требований.
1. Бетонная смесь: Классы и Рецептура
Согласно ДБН В.2.6-98, для ответственных фундаментов используется тяжелый бетон. Ключевые параметры выбора:
- Класс прочности (С): Определяет предел прочности на сжатие в МПа.
- Марка по водонепроницаемости (W): Способность не пропускать воду под давлением.
- Марка по морозостойкости (F): Количество циклов заморозки/разморозки (важно для дач).
Таблица выбора бетона:
| Класс (Марка) | Характеристика | Применение |
|---|---|---|
| С12/15 (М200) | Тощий бетон | Только для «подбетонки» (выравнивающий слой 5-7 см). Для тела фундамента не подходит. |
| С16/20 (М250) | Конструкционный | Допустимый минимум для легких печей (до 1.5 т) в сухих грунтах. |
| С20/25 (М350) | Высокопрочный | Золотой стандарт для любых тяжелых печей. Отличная гидрофобность (W6) и морозостойкость (F200). |
Состав «самомесного» бетона (если нет заводского)
Если вы готовите смесь самостоятельно, критически важно соблюдать весовые пропорции. Использование объемных долей («ведрами») дает погрешность в 20-30%, что снижает марку бетона.
Рецепт на 1 м³ бетона класса С20/25 (М350) при использовании цемента М500:
- Цемент (ПЦ-500 Д0): 360-380 кг.
- Песок (речной, мытый, модуль крупности 2.0-2.5): 750 кг. Карьерный песок с глиной запрещен — глина обволакивает зерна и препятствует сцеплению.
- Щебень (гранитный, фр. 5-20 мм): 1150 кг. Вторичный щебень, известняк или бой кирпича категорически запрещены из-за низкой прочности и водопоглощения.
- Вода: 170-190 литров (Водоцементное соотношение В/Ц не должно превышать 0.5-0.55).
- Пластификатор (С-3): Обязателен для укладки жесткой смеси.
2. Арматурный прокат: Сравнительный анализ
Арматура — это скелет, воспринимающий растягивающие нагрузки. В фундаменте печи именно она предотвращает раскол плиты при подвижках грунта.
Мы опираемся на ДСТУ 3760:2019 «Прокат арматурный для железобетонных конструкций».
Сравнение типов арматуры:
| Класс стали | Профиль | Предел текучести | Вердикт для печи |
|---|---|---|---|
| А240 (А-I) | Гладкий | 240 Н/мм² | Запрещено использовать как рабочую арматуру. Из-за отсутствия рифления не имеет сцепления (анкеровки) с бетоном при малых длинах стержня. Используется только для хомутов. |
| А400 (А-III) | Периодический (елочка) | 390 Н/мм² | Допустимо. Стандартная рабочая арматура. Минус: часто производится из стали 35ГС, которая плохо сваривается (шов хрупкий). Только вязка. |
| А500С | Периодический (серповидный) | 500 Н/мм² | Рекомендовано. Современный евростандарт. Термомеханически упрочненная сталь. Индекс «С» означает отличную свариваемость. Имеет повышенную вязкость и пластичность. |
Почему важен профиль («Ребра»)?
В коротких фундаментах (плита 1.5х1.5 м) гладкая арматура просто проскользнет внутри бетона при изгибе. Рифление арматуры А400/А500С работает как тысячи микро-упоров, передавая нагрузку от бетона на металл.
Вспомогательные материалы
- Вязальная проволока: ТО (термически обработанная), диаметр 1.2–1.4 мм. Расход: ~15-20 кг на 1 тонну арматуры (или 30 см на 1 узел).
- Фиксаторы защитного слоя («Стульчики»): Пластиковые стойки, обеспечивающие подъем сетки на 30-40 мм. Расход: 4-6 шт на 1 м². Использование половинок кирпича или дерева недопустимо (проводники влаги и гнили).
Проектирование и расчет армирования
Мы не можем дать одну схему для всех, но мы можем дать инженерную классификацию. Найдите свой тип агрегата.
Тип 1: «Легкий вес» (до 1000 кг)
Что это: Металлические печи-камины, заводские топки с облицовкой гипсокартоном, небольшие кирпичные щитки.
- Толщина плиты: 100–120 мм.
- Армирование: Однослойное (сетка в нижней зоне плиты).
- Материал: Готовая сварная сетка (карта) 100х100х4 мм или 100х100х5 мм.
- Защитный слой бетона: 30 мм снизу.
Тип 2: «Средний вес» (1000 – 3500 кг)
Что это: Отопительно-варочные печи («Шведка», «Голландка»), стандартные кирпичные камины.
- Толщина плиты: 150–200 мм.
- Армирование: Двухслойный каркас (ячеистая структура).
- Материал: Арматура периодического профиля Ø10 мм (А500С).
- Ячейка: 200х200 мм.
- Связка: Вертикальные стойки («стульчики») между сетками.
Тип 3: «Тяжеловес» (3500 кг и выше)

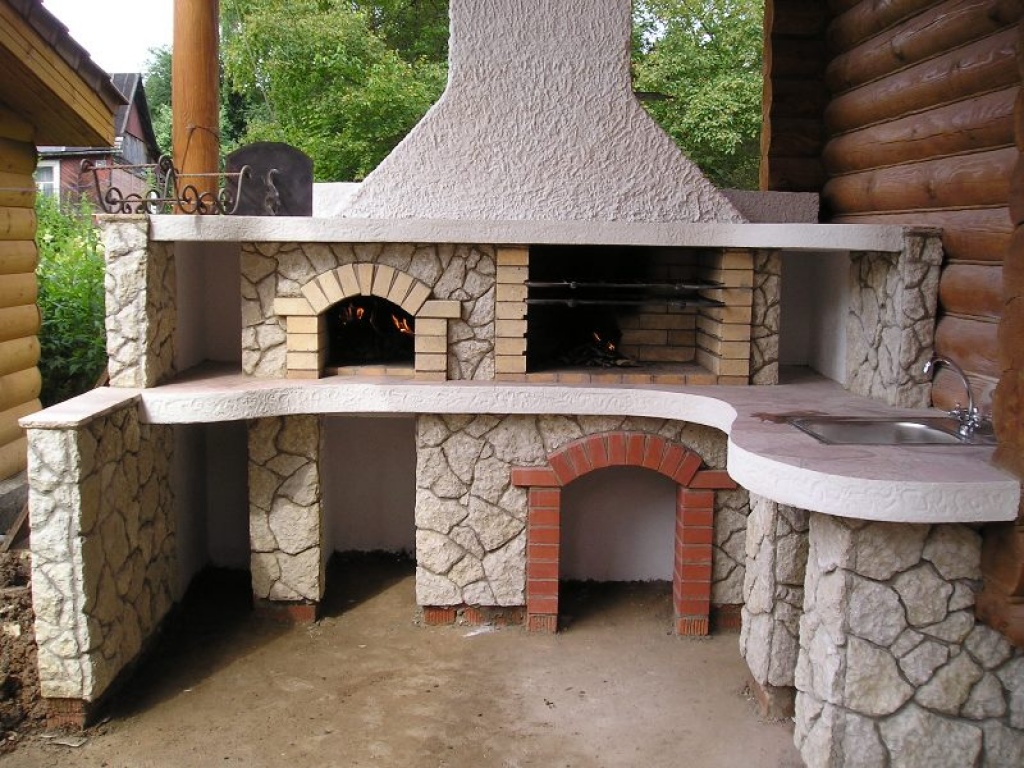

Что это: Русские печи, комплексы барбекю, печи с лежанками, двухэтажные печи.
- Толщина плиты: 250–400 мм (часто делается отдельный заглубленный фундамент-монолит).
- Армирование: Мощный двухслойный каркас с усилением по краям.
- Материал: Арматура Ø12 мм или Ø14 мм (А500С).
- Ячейка: 150х150 мм или 200х200 мм.
Технология производства работ (Step-by-Step)
Здесь кроются нюансы, о которых молчат в коротких инструкциях.
Этап 1: Котлован и демпфирование
Котлован под печь должен быть шире самой печи минимум на 10-15 см с каждой стороны.
- Важно: Между фундаментом дома и фундаментом печи должен остаться зазор 50 мм. Этот зазор заполняется ЭППС (экструдированным пенополистиролом) или прокладывается рубероидом в несколько слоев. Это «деформационный шов».
Этап 2: Подушка (замена пучинистого грунта)
- Геотекстиль на дно (чтобы песок не заиливался).
- Песок речной крупнозернистый (10-20 см) — проливка водой и трамбовка виброплитой.
- Щебень (10 см) — расклинцовка основания.
Этап 3: Гидроизоляция
Бетонное молочко не должно уйти в песок — это ослабит марку бетона. Поверх щебня стелим плантер (профилированную мембрану) или плотную пленку 200 микрон, или рубероид с проклейкой швов.
Этап 4: Вязка арматурного каркаса
Для тяжелых печей (Тип 2 и 3):
- Устанавливаем пластиковые фиксаторы («стульчики») на гидроизоляцию. Высота 30-40 мм. Армировать «на кирпичах» запрещено — кирпич натянет влагу.
- Вяжем нижнюю сетку. Шаг контролируем рулеткой.
- Изгибаем П-образные элементы (лягушки) из арматуры Ø8 мм для поддержки верхней сетки.
- Вяжем верхнюю сетку. Она должна быть ниже уровня заливки бетона на 30-40 мм. Арматура не должна торчать наружу!
Этап 5: Бетонирование
Заливка производится непрерывно. Нельзя залить половину сегодня, а половину завтра — получится «холодный шов», который треснет под нагрузкой. Обязательно вибрирование смеси для удаления пузырьков воздуха.
Почему металл имеет значение
Покупка металла на стихийных рынках — это «русская рулетка» для фундамента. Многие застройщики считают, что арматура — это просто «железяка», и разницы нет. Но с точки зрения инженера, разница между заводским прокатом и «гаражным» перекатом — это разница между 50 годами службы и трещиной через одну зиму.
1. Феномен «Усеченного диаметра» (Минусовой допуск)
На несертифицированных базах часто продают так называемую «облегченную» арматуру. Вам продают прут как Ø12 мм, а штангенциркуль показывает 10.8 мм.
Инженерный расчет потери прочности: Прочность стержня зависит от площади поперечного сечения.
- Идеал (12 мм): 113.04 мм².
- Факт (10.8 мм): 91.56 мм².
Результат: Потеря площади сечения составляет 19%. Вы заплатили «чуть дешевле», а фундамент стал слабее почти на пятую часть. Для 5-тонной печи это критический запас, который вы просто выбросили.
2. Предел текучести и хрупкость
Главная характеристика арматуры — предел текучести. Это та нагрузка, при которой металл начинает необратимо растягиваться, но еще держит конструкцию.
- Качественная сталь (А500С): Предел текучести 500 Н/мм². Она пластична. При подвижках грунта она «сыграет», но не лопнет, удерживая бетон.
- «Перекат» (из металлолома): Часто делается путем нагрева старых рельс или труб и их прокатки. Такой металл имеет нарушенную кристаллическую решетку, микротрещины и высокую хрупкость. При ударной нагрузке или резкой осадке он ломается как стекло, без фазы растяжения.
3. Сравнительная таблица: Заводской прокат vs Рынок
| Параметр | Арматура ДСТУ 3760 (Стиллар) | «Гаражный» прокат (Рынок) | Риск для печи |
|---|---|---|---|
| Геометрия (Ребра) | Четкий серповидный профиль, равномерный шаг. | Смазанные, нечеткие ребра, разная высота выступов. | Плохое сцепление с бетоном. Арматура «выдергивается» из тела бетона под нагрузкой. |
| Диаметр | Отклонение не более ±0.3 мм. | Отклонение до -1.5 мм («минусовка»). | Катастрофическое снижение несущей способности плиты. |
| Коррозия | Однородная оксидная пленка. | Часто имеет очаги глубокой питтинговой (язвенной) коррозии. | Скорость разрушения в грунте в 3-4 раза выше. Плита разрушится за 10-15 лет. |
| Хим. состав | Легированная сталь (марганец, кремний). | Непредсказуемый «коктейль» с избытком серы и фосфора. | Хладноломкость: сталь становится хрупкой при морозе (фундамент промерзает зимой). |
4. Коррозия под напряжением
В фундаменте печи арматура находится в напряженном состоянии (растянута весом печи). В микротрещины бетона неизбежно проникает влага из грунта.
- В некачественной стали коррозия под напряжением развивается молниеносно, работая как клин, расширяющий трещины.
- Качественная арматура А500С имеет сбалансированный состав, препятствующий развитию коррозионных трещин.
Решение: Где брать сертифицированный прокат
Чтобы исключить фактор риска по материалам, нужно обращаться к прямым трейдерам металлопроката, которые работают с заводами (ArcelorMittal и др.) и предоставляют сертификаты соответствия ДСТУ.
Компания «Стиллар» специализируется именно на таком прокате.
Почему профессионалы выбирают Стиллар для ответственных конструкций:
- Точное соответствие ДСТУ 3760: Если мы говорим, что это А500С, это именно сталь с повышенным пределом текучести и свариваемостью. Никакой «некондиции».
- Весовой контроль: Вы платите за реальный вес металла, а не за «воздух» или теоретические таблицы с завышенными коэффициентами.
- Логистика «под ключ»: Арматура — материал длинномерный (12 м). Для фундамента печи вам нужны куски по 1.5 — 2 метра. Мы порежем металл на базе точно в размер вашего котлована. Вы не переплачиваете за обрезки и доставку длинномера.
Фундамент — это скрытая работа. Его нельзя переделать, не разобрав печь. Цена качественной арматуры в масштабе сметы печи — это 2-3%. Это не то место, где стоит экономить, рискуя безопасностью семьи.
Готовитесь к печным работам? Свяжитесь с менеджерами «Стиллар». Мы поможем рассчитать количество прутков, подберем правильный диаметр для вашего веса печи и доставим комплект арматуры прямо на объект.
