Вы строите дом на сложном участке — пучинистый грунт, высокие грунтовые воды, резкие перепады температур. Прораб говорит: “Сделаем столбчатый фундамент — и проблем не будет”. Но возникает логичный вопрос: а выдержит ли такая конструкция нагрузку? Не поведёт ли столбы весной? Достаточно ли 4 прутков арматуры по 12 мм? А может, нужно больше? Какой шаг хомутов, какой класс стали, какие есть нормативы?

Ошибки на этом этапе могут привести к неравномерной осадке, трещинам и деформации всего здания. И если вы не инженер, то разобраться в СНиПах, ДБНах и таблицах прочности не так-то просто.

В этой статье мы ответим на все эти вопросы:

  • Как армируется столбчатый фундамент согласно СНиП и ДБН;
  • Какие минимальные диаметры и количество стержней допускается;
  • Что говорит норматив о защитном слое, хомутах и шагах армирования;
  • Какие типы стали подойдут именно для вашего случая — с учётом грунта и климата.

Говорим только по делу, на основе нормативных документов, с разъяснениями от инженеров-проектировщиков.

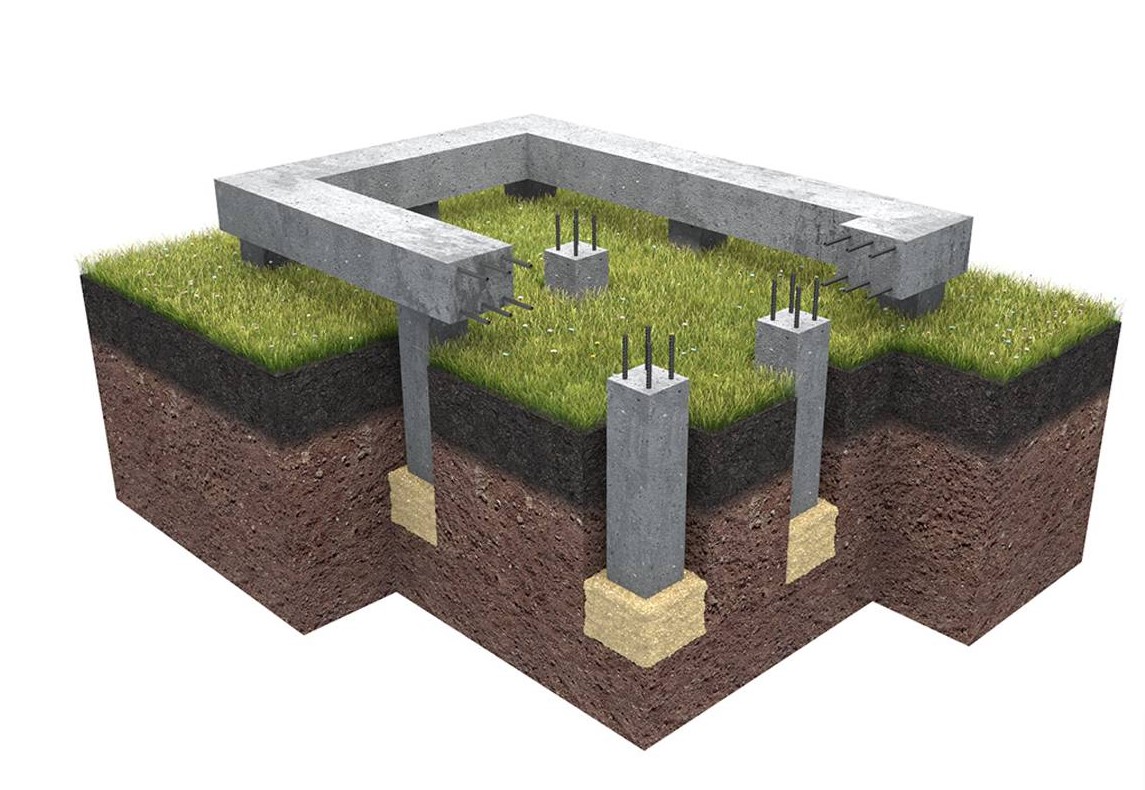

Роль армирования в столбчатом фундаменте

Бетон как материал прекрасно работает на сжатие — при марке В25 его расчетное сопротивление может достигать 17 МПа, что вполне достаточно для восприятия вертикальных нагрузок от стен и перекрытий. Однако его слабое место — растягивающие и изгибающие усилия, сопротивление которым составляет всего 1,5–2,5 МПа в зависимости от класса. В условиях эксплуатации столбчатого фундамента такие усилия возникают регулярно и носят критический характер.

Когда возникают растягивающие напряжения:

  • При морозном пучении — особенно в глинистых или суглинистых почвах, где подъём грунта зимой может достигать 5–15 см;
  • При неравномерной осадке отдельных столбов — если грунт разнородный, а нагрузки распределены неравномерно (например, из-за неучтённой тяжёлой печи или гаража);
  • При горизонтальных нагрузках — например, в случае действия ветровой нагрузки на лёгкий каркасный дом;
  • При сезонных подвижках грунта — особенно если фундамент не заглублён ниже глубины промерзания или столбы опираются на слабонесущие пласты.

Во всех этих случаях армирование превращает бетонную заготовку в работающую железобетонную конструкцию, способную не только не разрушаться, но и эффективно перераспределять внутренние напряжения.

Пример: Если на одиночный столб диаметром 300 мм и глубиной 1,5 м действует боковая сила 5 кН (например, от пучения), то при отсутствии продольной арматуры в зоне растяжения может образоваться трещина шириной до 0,3 мм, что нарушит монолитность и приведёт к проникновению влаги, коррозии и постепенному разрушению. При наличии 4 стержней Ø12 мм (A500C), общий предел прочности на растяжение составит более 180 кН, что в 36 раз превышает действующую силу. Это и есть суть расчётного резерва железобетона.

Почему нельзя экономить на армировании:

  • При слишком тонких стержнях (ниже Ø10 мм) конструкция теряет несущую способность;
  • Без хомутов возможна потеря устойчивости продольных стержней и раскалывание бетона по оси при нагрузке;
  • Если защитный слой меньше 30 мм — арматура начнёт корродировать от влаги и солей в почве уже через 2–3 года.

Арматура в столбчатом фундаменте — это не просто вспомогательный элемент. Это гарант структурной целостности при сложных и подвижных грунтах. Именно она определяет долговечность фундамента, особенно в климатических условиях Украины, где пучинистость и перепады температур — норма, а не исключение.

Нормативная база

Арматура для столбчатого фундамента

Армирование столбчатых фундаментов должно выполняться в строгом соответствии с национальными та міжнародными нормативами. В Украине действуют как СНиПы, так і ДБН (державні будівельні норми), які регламентують матеріали, схеми армування, мінімальні діаметри та вимоги до захисного шару.

СНиП 52-01-2003 «Бетонные и железобетонные конструкции»

Этот документ определяет общие правила проектирования и расчета железобетона, включая:

  1. Минимальный диаметр рабочей арматуры — Ø10 мм для конструктивных элементов и Ø12 мм для несущих;
  2. Класс арматурной стали — не ниже A400 (для конструкций с постоянной нагрузкой допускается A240 только для хомутов);
  3. Максимальный шаг хомутов в колоннообразных конструкциях — не более 200 мм, либо не более 0,5 диаметра элемента;
  4. Защитный слой бетона для арматуры в грунтовых условиях — не менее 30 мм, для условий высокой влажности — до 40 мм;
  5. Минимальное количество продольных стержней — 4 штуки для круглого сечения и 6 — для прямоугольного.

Пример из практики: Для столба сечением 300×300 мм под деревянный дом, согласно СНиП, требуется минимум 4 продольных стержня Ø12 мм класса A500С с хомутами Ø8 мм шагом 200 мм. Защитный слой должен составлять 35 мм — что даёт внутренний «свет» для арматуры 230 мм.

ДБН В.2.1-10:2009 «Основания и фундаменты зданий и сооружений»

Документ адаптирует СНиП к условиям Украины, включая требования к глубине заложения, учёту пучинистости и сейсмики:

  1. Для пучинистых грунтов обязательна глубина ниже точки промерзания (в среднем по Украине — 0,8–1,2 м);
  2. Требуется армирование по всей длине столба при наличии морозного пучения или неравномерных нагрузок;
  3. Для слабонесущих оснований (супеси, влажные глины) допускается опирание на утрамбованную песчаную подушку или свайные аналоги, но только с обязательным армированием.

ДСТУ Б В.2.6-156:2010

Стандарт устанавливает технические требования к производству и приёмке бетонных и железобетонных конструкций:

  1. Контроль качества бетона: при строительстве столбчатых фундаментов в частных домах — не ниже класса В20 (М250);
  2. Допуски при изготовлении и армировании: отклонение в расположении стержней — не более ±5 мм;
  3. Сварка или вязка арматуры должна соответствовать нормативу: для несущих элементов — только механическая или контактная точечная сварка по технологии.

Использование арматуры меньшего диаметра, нарушение шага хомутов, отсутствие защитного слоя или выбор неподходящего класса стали — это прямое нарушение требований СНиП и ДБН. Такие ошибки могут привести к трещинообразованию, коррозии, потере несущей способности и полной негодности фундамента через 3–5 лет эксплуатации.

Нормативы — не формальность. Это инженерный минимум, проверенный сотнями тысяч реальных объектов. Их соблюдение — залог прочности, устойчивости и безопасности конструкции.

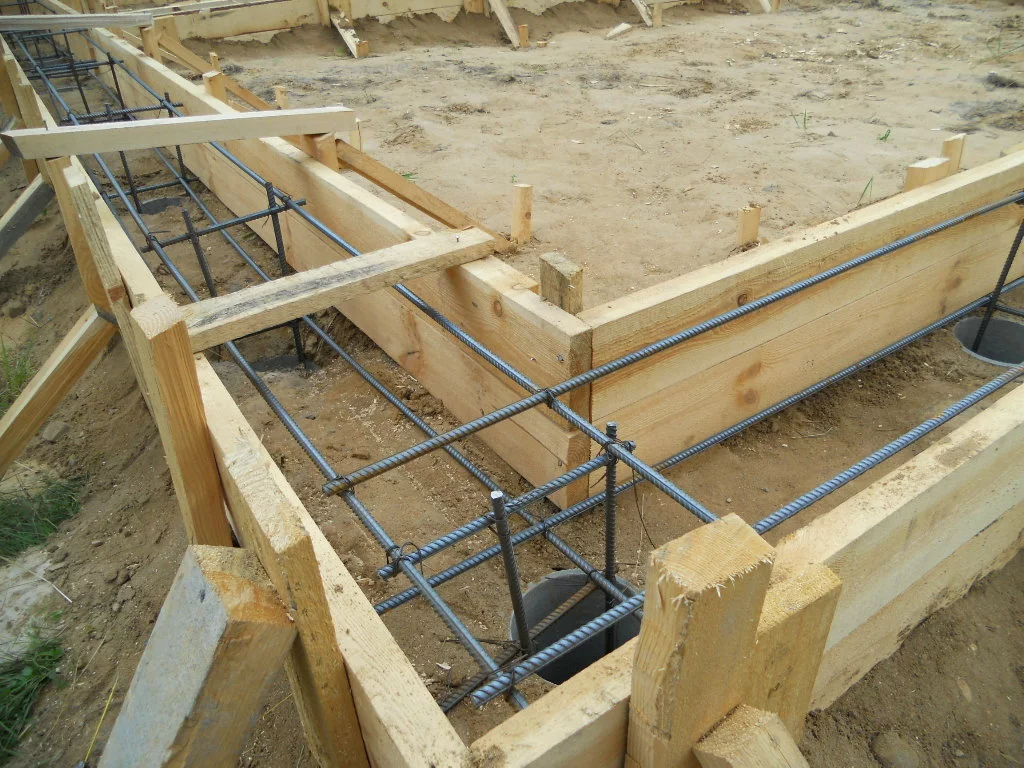

Минимальные требования к арматуре

Арматура для столбчатого фундамента

Основная (продольная) арматура

Диаметр стержней

Согласно СНиП 52-01-2003, п. 8.3.6, а также таблице 7.1, минимальный диаметр рабочей арматуры для несущих конструкций не должен быть менее:

  • Ø12 мм — при нормальных нагрузках;
  • Ø14–16 мм — при наличии значительных изгибающих или сдвигающих усилий (например, при боковом давлении грунта, несимметричных нагрузках, пучинистых почвах).

Пример: для фундамента под деревянный дом на глинистом грунте в климатической зоне с глубиной промерзания 1,2 м рекомендовано применять арматуру Ø14 мм, так как пучение и сезонные подвижки создают значительные растягивающие усилия.

Количество продольных стержней

Минимальное количество продольных стержней зависит от формы поперечного сечения:

  • Круглое сечение: не менее 4-х стержней, равномерно распределённых по окружности;
  • Квадратное/прямоугольное сечение: не менее 4-х, предпочтительно 6 или 8 — по углам и сторонам, особенно при размере сечения свыше 300×300 мм.

Это необходимо для обеспечения устойчивости арматурного каркаса и восприятия нагрузок в двух ортогональных плоскостях.

Расположение и шаг

Между продольными стержнями должно соблюдаться расстояние не менее диаметра стержня, но не менее 25 мм — это требование предотвращает слипание бетона и обеспечивает качественную его укладку и уплотнение. Также оно минимизирует риски образования пустот и коррозии арматуры.

Защитный слой бетона

По таблице 7.1 СНиП 52-01-2003, при наличии контакта с грунтом или воздействии влаги, минимальный защитный слой должен быть:

  • 30 мм — для обычных условий;
  • 40–50 мм — при агрессивной среде (влажные глины, торфяники, зоны подтопления);
  • 60 мм и более — при наличии агрессивных химических соединений (например, сульфаты в почве или солевая отсыпка).

Инженерное замечание: Защитный слой не только предотвращает коррозию арматуры, но и играет роль в передаче нагрузок между бетоном и сталью. Недостаточная толщина защитного слоя — одна из самых частых причин разрушения столбов при длительной эксплуатации.

Поперечное армирование (хомуты, стремянки, кольца)

Поперечная арматура предназначена для:

  1. фиксации положения продольных стержней;
  2. предотвращения их смещения при укладке бетона;
  3. повышения пространственной жёсткости каркаса;
  4. ограничения раскрытия трещин в зоне изгиба и предотвращения локального распухания бетона (так называемый эффект «бочкообразности»).

Диаметр хомутов

Согласно п. 8.3.8 СНиП 52-01-2003:

  • не менее Ø6 мм — для конструктивных хомутов;
  • Ø8–10 мм — при высоких нагрузках или в сейсмически опасных районах.

Хомуты должны быть выполнены из стали класса А240С или Вр-I, допускается применение сварных каркасов (если предусмотрено проектом).

Шаг установки хомутов

  • 150 мм — в зоне примыкания к ростверку и в верхней части столба (зоны максимального момента);
  • 200–300 мм — в средней части столба при равномерной нагрузке;
  • не более 12-кратного диаметра продольной арматуры, и не более 25 см — при строительстве жилых зданий на пучинистых грунтах.

Пример: при использовании продольной арматуры Ø14 мм шаг хомутов не должен превышать 14 × 12 = 168 мм. В этом случае шаг округляют до 150 мм для надёжности.

Резюме

Параметр Минимум по нормативам
Диаметр продольной арматуры Ø12 мм (оптимум — Ø1416 мм)
Количество продольных стержней ≥4 (в круге) или ≥6 (в квадрате)
Диаметр хомутов Ø6 мм (рекомендовано Ø8 мм)
Шаг хомутов 150–300 мм (в зависимости от зоны)
Защитный слой бетона ≥30 мм (лучше 40–50 мм)
Минимальное расстояние между стержнями ≥диаметра или ≥25 мм

Классы и типы стали

Для армирования столбчатых фундаментов применяются следующие типы арматуры:

Марка стали Предел текучести Назначение
A500C ≥ 500 МПа Основная рабочая арматура, рифленая, с высоким сцеплением с бетоном
A400C ≥ 400 МПа Допустима во второстепенных элементах
A240C ≥ 240 МПа Применяется для хомутов, распорок, вспомогательных элементов
B500B (EN) ≥ 500 МПа Применяется на объектах по европейским стандартам
Стеклопластиковая ≥ 800 МПа (на растяжение) В лёгких конструкциях, только при наличии проекта и обоснования применения

Важно: при высокой влажности, химически агрессивных грунтах или значительных температурных перепадах рекомендуется использовать оцинкованную, эпоксидированную или нержавеющую арматуру.

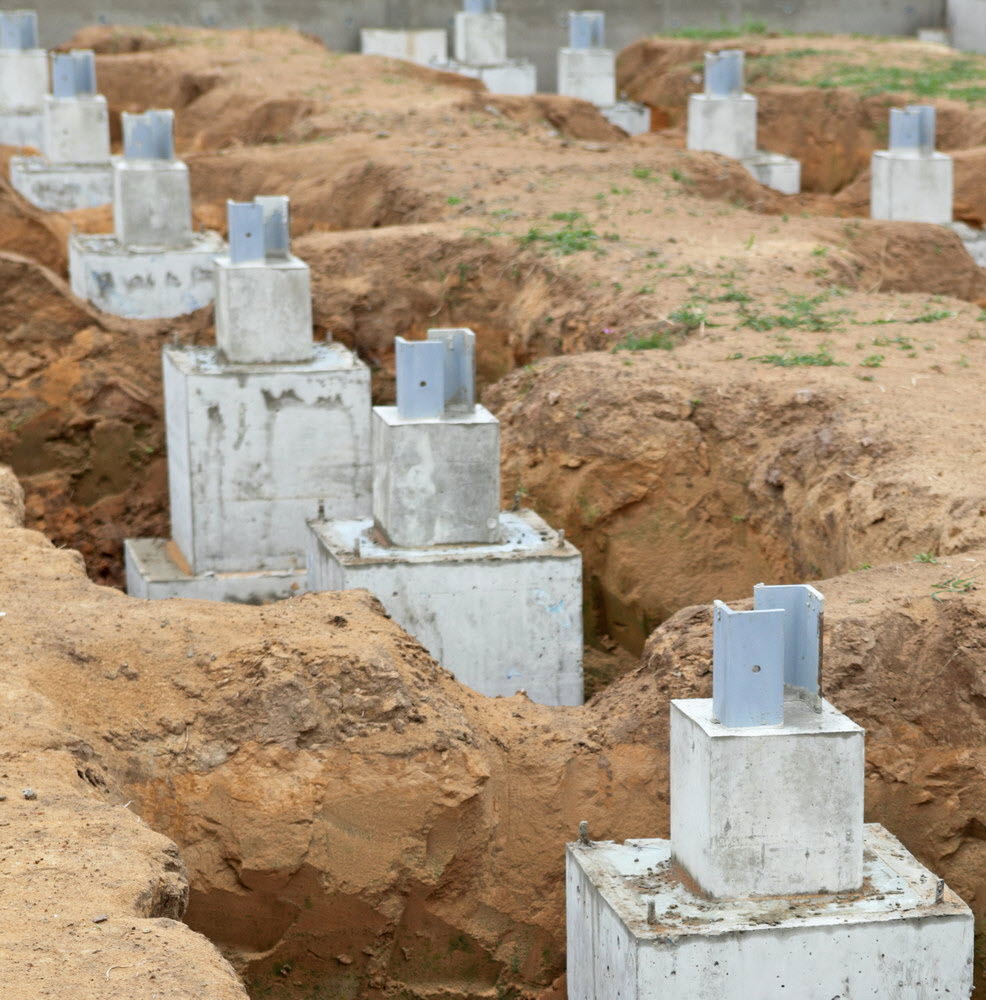

Типовые схемы армирования

Арматура для столбчатого фундамента

Классическая схема:

  • 4–6 продольных стержней Ø12–16 мм;
  • Поперечные хомуты Ø6–8 мм с шагом 200 мм;
  • Защитный слой бетона по периметру — 30–40 мм.

Пример для столба Ø300 мм:

  • 4 стержня A500C Ø14 мм;
  • Хомут из A240C Ø6 мм, шаг 200 мм;
  • Высота столба — 1,5 м;
  • В верхней и нижней частях — уплотнённый шаг хомутов (100 мм на участке 400 мм).

Рекомендации по монтажу

  • Арматурный каркас должен быть строго вертикальным, без смещений относительно центра опалубки;
  • Перед заливкой бетона каркас устанавливается на опоры (подкладки) высотой 30–40 мм;
  • Вязка выполняется мягкой проволокой Ø1,2–1,5 мм, обязательно с нахлестом;
  • Сварка допускается только при наличии расчёта и подтверждения допустимости (особенно в ответственных зонах).

Арматура для столбчатого фундамента

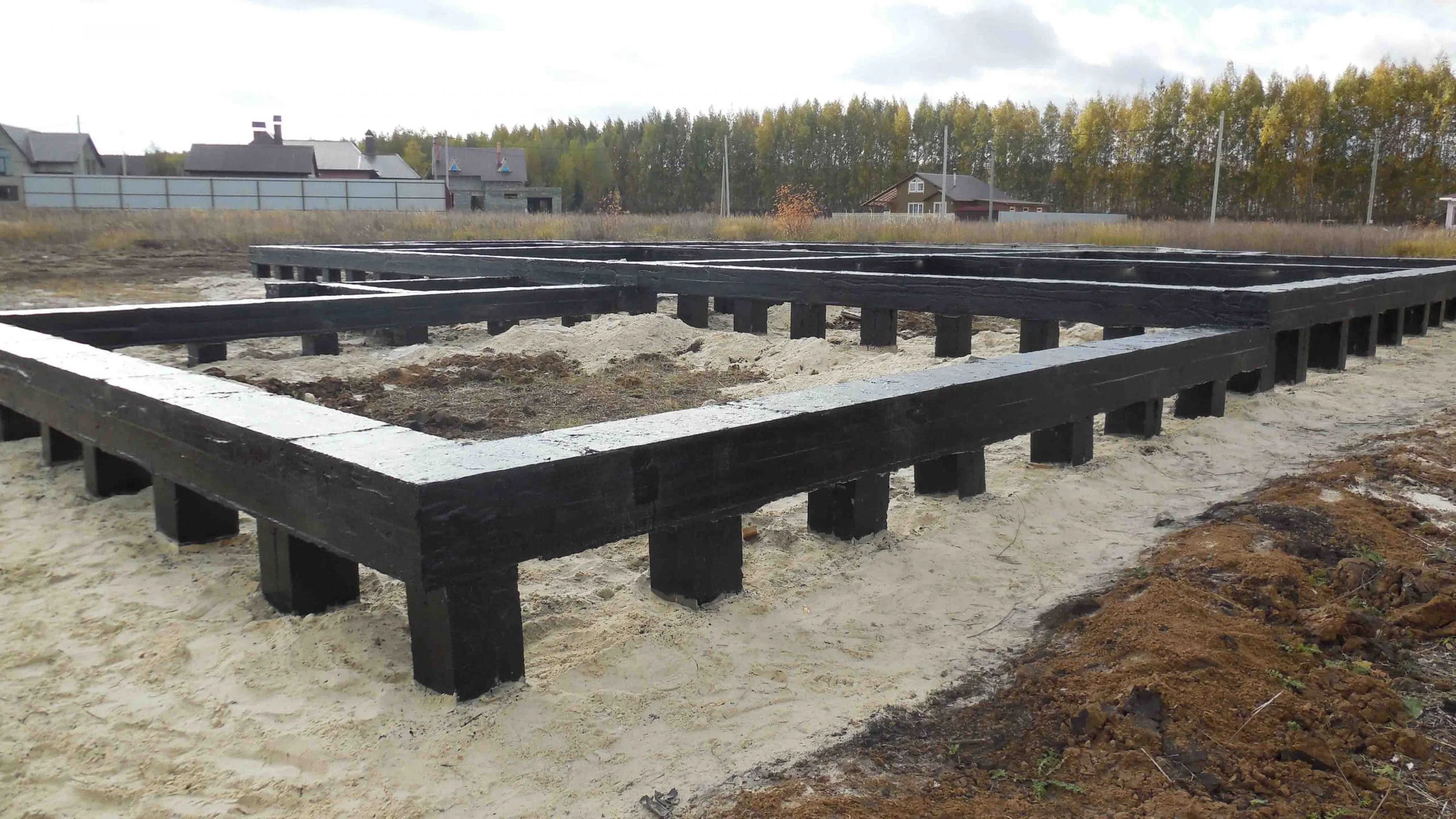

Столбчатый фундамент — это не временное или упрощённое решение, а конструкция, от которой зависит общая стабильность здания. Особенно в условиях сложных или пучинистых грунтов, подвижных пластов и сезонных перепадов температур. И именно армирование играет ключевую роль в том, чтобы фундамент выдерживал не только вертикальные, но и боковые, изгибающие и динамические нагрузки.

Из статьи видно:

  • Минимальный диаметр продольной арматуры — не менее Ø12 мм, но для надёжности в большинстве случаев лучше использовать Ø14–16 мм;
  • Арматурный каркас должен включать не менее 4–6 продольных стержней и хомуты с шагом 150–300 мм;
  • Защитный слой бетона и качество стали напрямую влияют на срок службы фундамента, особенно в условиях повышенной влажности и сезонных подвижек.

Экономия на арматуре — один из самых распространённых источников проблем при эксплуатации. Слишком тонкая арматура, некачественная сталь, неправильный шаг хомутов — всё это может привести к растрескиванию столба, потере несущей способности и деформациям дома.

Рекомендации:

  • Всегда ориентируйтесь на СНиП 52-01-2003 и ДБН В.2.1-10-2009 при проектировании армирования;
  • Проверяйте наличие сертификатов соответствия на арматуру — особенно если объект капитальный;
  • При высоком уровне грунтовых вод или агрессивной среде применяйте оцинкованную или нержавеющую арматуру, либо стеклопластик, но только при технико-экономическом обосновании.
