Газобетон уверенно занял нишу в частном и малоэтажном строительстве: он лёгкий, удобный в укладке, обладает отличными теплоизоляционными свойствами и обеспечивает быстрое возведение стен. Однако у этого материала есть серьёзное конструктивное ограничение — низкая прочность на растяжение и изгиб. Это делает стены из газобетона уязвимыми к трещинообразованию при усадке, температурных перепадах, подвижках фундамента и точечных нагрузках от перекрытий или плитки.
Чтобы сохранить целостность конструкции, армирование кладки из газобетона — не рекомендация, а обязательное условие надёжности, особенно при возведении несущих стен, создании проёмов, перемычек, армопоясов и высоких перегородок.
На практике отсутствие армирования приводит к:
- появлению горизонтальных и диагональных трещин на уровне подоконников, перемычек, перекрытий;
- отслоению наружной части стены из-за неравномерной осадки;
- деформации в местах сопряжения стен и углов;
- снижению несущей способности всей конструкции.
В этой статье мы рассмотрим, какие виды арматуры подходят для газобетона, где и как её укладывать, на что опираться при расчётах, а также типовые ошибки, которые совершают как частные застройщики, так и строители с опытом. Всё основано на ДБН В.2.6-162:2010, ДСТУ Б В.2.6-212:2016, а також рекомендациях производителів газоблоков (Ytong, Aeroc, Стоунлайт, BauGut).
Почему армирование необходимо?
Газобетон, включая автоклавный ячеистый бетон (AAC), отличается высокой прочностью на сжатие (до 5–6 МПа у классов D500–D600), но крайне низкой прочностью на растяжение и изгиб — всего 0,5–1,5 МПа. Это делает его уязвимым к трещинообразованию даже при минимальных подвижках конструкции. В отличие от полнотелого кирпича или железобетона, газобетон практически не способен компенсировать растягивающие и изгибающие напряжения.
Где и когда возникает угроза разрушения кладки:
- Над оконными и дверными проёмами, особенно если перемычки выполнены без армопояса.
- В углах здания, где действуют разнонаправленные усилия от температурных и осадочных деформаций.
- В длинных пролетах стен (более 3 м без опор), где неравномерные нагрузки от перекрытий или кровли создают изгиб.
- При усадке здания на слабых или неравномерно уплотнённых грунтах, особенно категорий II–III по СНиП 2.02.01-83.
Технический факт: Согласно ДСТУ Б В.2.6-162:2010 («Кладка из мелкоштучных элементов»), обязательное армирование газобетонной кладки требуется в следующих случаях:
Условие | Обоснование обязательности армирования |
---|---|
Высота стены > 3 м | Увеличивается нагрузка на нижние ряды, возникают кумулятивные напряжения. |
Проёмы > 1200 мм | Усиливается зона над проёмом (перемычка), требуется распределить нагрузки от верха кладки. |
Расстояние между несущими элементами > 3 м | Стена работает как балка — возникает изгиб, особенно при навесных перекрытиях. |
Угловые и Т-образные сопряжения | Часто возникают трещины при усадке, если отсутствует армирование. |
Нестабильное основание, пучинистые или просадочные грунты | Фундамент может неравномерно осесть, создавая изгибающие усилия в кладке. |
Пример из практики:
В двухэтажном частном доме (140 м²), построенном из газобетона D500 (400 мм), без армирования уже через 6 месяцев после ввода в эксплуатацию появились трещины над окнами шириной 1400 мм и в углах второго этажа. Причина — неармированная кладка, недостаточная жёсткость армопояса и слабый грунт под фундаментом. При повторной экспертизе было рекомендовано установить угловые анкера, усилить перемычки и провести частичное восстановление повреждённых участков.
Как работает армирование:
Арматура, уложенная в горизонтальные швы или в специально выполненные штробы, выполняет роль растягивающего пояса, аналогично работе арматуры в железобетоне. Она:
- перераспределяет локальные напряжения;
- компенсирует изгибающие усилия;
- удерживает геометрию кладки при температурных и усадочных деформациях;
- повышает трещиностойкость и увеличивает срок службы здания.
Важно понимать: армирование — это не просто «на всякий случай». Это конструктивный элемент, без которого газобетонная кладка не способна стабильно выдерживать эксплуатационные нагрузки.
При армировании кладки из газобетонных блоков важно учитывать, что материал обладает низкой адгезией, особенно при повышенной влажности, а также хрупкостью на изгиб. Поэтому выбор арматуры должен учитывать не только прочностные характеристики, но и способность к сцеплению с клеевым или бетонным раствором, совместимость по тепловому расширению, а также технологичность монтажа.
Ниже приведена таблица с основными типами арматуры и их применением:
Тип арматуры | Назначение | Диаметр | Особенности, применение |
---|---|---|---|
A240C (гладкая сталь) | Горизонтальное армирование в швах | 4–6 мм | Используется в первом и каждом 4-м ряду кладки. Гладкая поверхность облегчает укладку в тонкий клеевой шов (толщиной 2–3 мм). Не рекомендуется использовать как основной несущий элемент. |
A400C / A500C (рифлёная) | Усиление проёмов, вертикальное армирование | 8–12 мм | Высокий предел текучести (400–500 МПа). Отличное сцепление с раствором. Применяется в местах наибольших напряжений: над перемычками, в углах, в армопоясах. Рифление соответствует ДСТУ 3760:2006. |
Базальтопластиковая арматура (BFRP) | Альтернатива в энергоэффективном строительстве | 6–8 мм | Лёгкая (в 5 раз легче стали), не подвержена коррозии, не проводит тепло — снижает образование мостиков холода. Но имеет меньшую жёсткость и требует точного проектного расчёта. Не подходит для зон с ударными или точечными нагрузками. |
Кладочные сетки (оцинкованные или полимерные) | Распределённое армирование по всей длине стен | Проволока 3–4 мм; ячейка 50×50 мм или 100×100 мм | Укладываются в клеевой шов на всю длину стены. Применяются в наружных и внутренних стенах, особенно при длине более 3 м. Обязательны при температурных деформационных швах и при армировании под перемычками. |
U-образные армированные блоки | Армопояс по периметру здания | Стержни Ø10–12 мм + хомуты Ø6 мм | Используются для устройства армопояса, распределяющего нагрузку от перекрытий и мауэрлата. Армопояс в газобетонном доме обязателен по периметру на уровне перекрытия и под стропильной системой. |
Важные технические замечания:
- Арматура должна соответствовать стандарту ДСТУ 3760:2006 (или EN 10080, если используется импорт), где указаны требования к пределу текучести, удлинению при разрыве и геометрии рифления.
- Не допускается использование ржавой или масляной арматуры — это резко снижает адгезию и приводит к локальным отслоениям и трещинам.
- Запрещена сварка арматуры в кладке — соединение должно производиться только на вязку (анкерование ≥40×d), особенно при использовании A500C.
- Для вертикального армирования в кладке (например, в углах) в блоках делают вертикальные штробы или используют специальные U-блоки. Обязателен защитный слой бетона ≥25 мм.
Пример реализации:
В частном доме 10×10 м из газобетона D500 применялась схема армирования:
- горизонтальная арматура A240C Ø6 мм в каждом 4-м ряду;
- армированные перемычки из блоков с закладкой 2ר12 мм A500C;
- армопояс по периметру из U-блоков с арматурной клеткой Ø12 + Ø6 мм хомуты с шагом 200 мм.
Такой подход обеспечил полное отсутствие трещин за первые 2 года эксплуатации, включая зиму с перепадом температур до −25 °С.
Схемы армирования стен из газобетона: технические решения и нормативные требования
Газобетон, несмотря на свою прочность на сжатие (5–7 МПа у блока D500), остаётся чувствительным к изгибным нагрузкам, деформациям и точечным усилиям. Армирование стен компенсирует эти слабости, перераспределяя напряжения и предотвращая появление трещин.

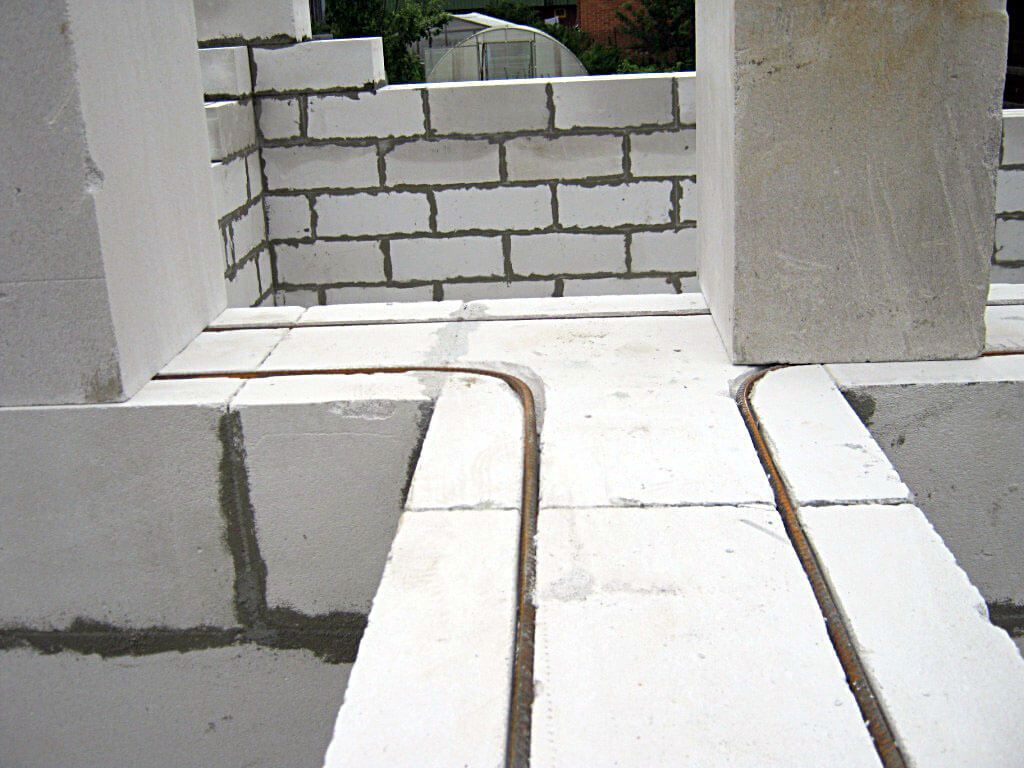

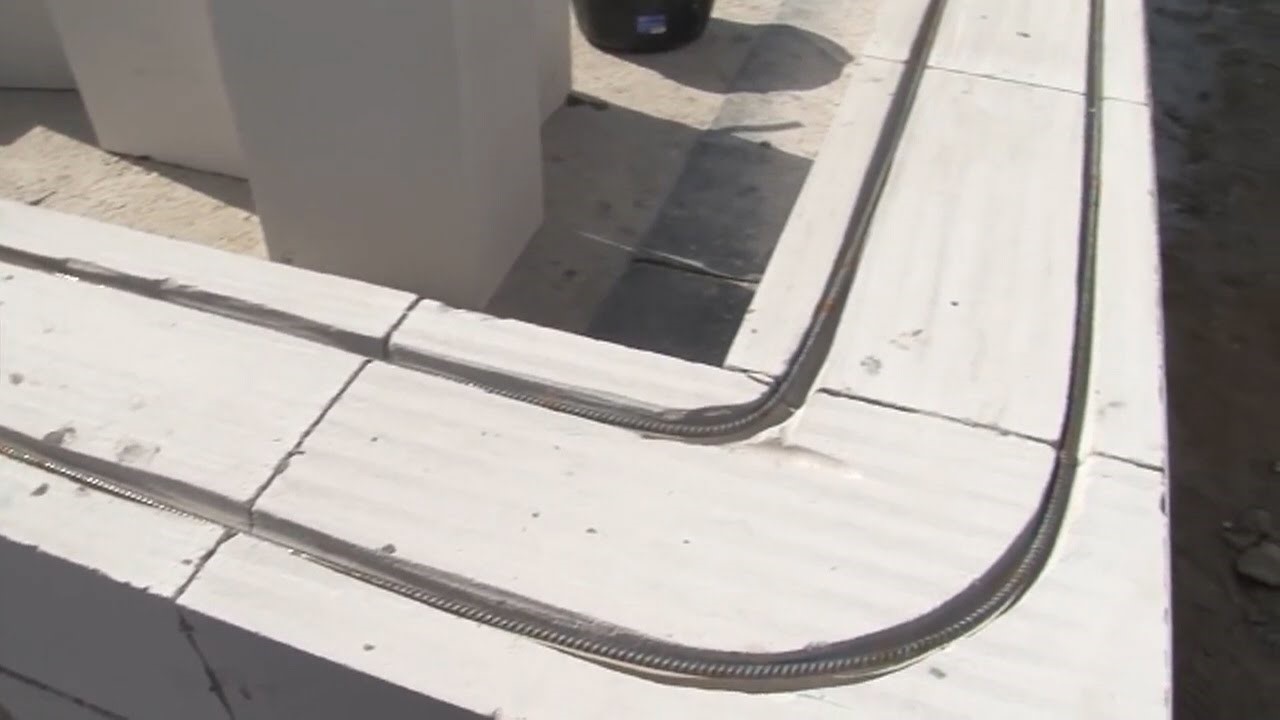

№1. Горизонтальное армирование кладки
Горизонтальные участки армирования особенно важны при:
- длине стен более 5 м;
- высоте кладки более 3 м;
- наличии температурных или усадочных швов;
- строительстве на пучинистых, просадочных или неравномерных грунтах.
Технические параметры:
Параметр | Значение |
---|---|
Частота укладки | каждые 3–4 ряда блоков (60–80 см по высоте) |
Тип арматуры | Гладкая A240C или рифлёная A500C Ø4–6 мм, либо кладочная сетка Ø3–4 мм с ячейкой 50×50 или 100×100 мм |
Штроба | Глубина: 25–30 мм, ширина: диаметр арматуры + 5–10 мм (например, под Ø6 мм — не менее 15 мм) |
Материал заполнения | Клей для газобетона, либо мелкозернистый раствор марки не ниже М75 |
Отступ от края блока | ≥50 мм по СП и ДСТУ |
Защитный слой раствора | минимум 10 мм со всех сторон стержня |
Важно: Арматура должна быть очищенной от ржавчины, масла и других загрязнений. Использовать сварку запрещено — только вязка или анкеровка на заводских уголках.
Пример реализации:
Для стены 6 м длиной и 3 м высотой (D500, толщина 300 мм), армирование выполнено в 5 уровнях: на высотах 60, 120, 180, 240 и 300 см. Применена рифлёная арматура Ø6 мм, уложенная в двойную штробу. Результат: ни одной трещины спустя 3 зимы, несмотря на колебания температуры до –28 °С.
№2. Вертикальное армирование стен
Применяется для повышения устойчивости при:
- большой высоте стен (более 3 м);
- длине простенков между проёмами более 1,2 м;
- строительстве в сейсмоопасных или ветреных зонах;
- усилении углов и пересечений стен.
Технические параметры:
Параметр | Значение |
---|---|
Диаметр арматуры | Ø8–12 мм (A500C) |
Расположение | В углах, у проёмов, в простенках >1200 мм |
Канал в блоках | Диаметр 20–30 мм (буром), глубина заложения в фундамент ≥200–400 мм |
Материал заполнения | Бетон мелкозернистый класса В15–В20 или клей + щебень фракции 5–10 мм |
Шаг армирования | Обычно каждые 3–4 м, в углах — обязательно |
Важно: Вертикальная арматура должна быть жёстко зафиксирована к арматурному выпуску из фундамента (анкеровка ≥40×d), либо устанавливаться в заранее заложенные карманы.
№3. Армирование проёмов (окон, дверей)
Это одна из самых критичных зон: над проёмами образуются напряжения растяжения, особенно при усадке или деформации стен. Без армирования — почти 100% риск трещин.
Способы реализации:
а) Армированные перемычки:
- Монолитные — формируются в опалубке внутри U-блоков;
- Сборные — готовые армированные балки, устанавливаемые на клей.
б) Дополнительное армирование кладки над проёмом:
- Закладка минимум 2ר10 мм рифлёной арматуры на длину ≥500 мм в каждую сторону от проёма;
- Хомуты Ø6 мм, шаг 150–200 мм;
- Бетонирование в пазуху U-блока или штробы.
Пример реализации:
Над окном шириной 1,5 м установлен армированный пояс:
- перемычка из U-блоков,
- 2 стержня Ø12 мм A500C,
- хомуты Ø6 мм с шагом 150 мм,
- длина опирания: 500 мм с каждой стороны.
Такой узел выдерживает нагрузку до 12 кН/м² без деформаций.
Частые ошибки при армировании газобетона
Ошибка | Почему это критично | Как правильно |
---|---|---|
Не делается армирование на длинных стенах | Стена даёт трещины от усадки или ветра | Через каждые 3–4 ряда укладывать арматуру |
Использование проволоки вместо арматуры | Низкая прочность, нет сопротивления изгибу | Применять арматуру Ø4–6 мм с антикоррозийной защитой |
Отсутствие защитного слоя | Арматура ржавеет, разрушается блок | Минимум 20–25 мм покрытия раствором |
Ошибки в зоне проёмов | Трещины появляются в верхней части окна/двери | Делать монолитные перемычки с закладной арматурой |
