Вы строите дом на сваях или столбах? Вас уверили, что ростверк решит все проблемы с нагрузкой и просадкой? Это действительно так — но только при условии правильного армирования.
Ростверк – это не просто бетонная лента по верхам свай. Это элемент, на который передаются все нагрузки от стен, плит перекрытия, крыши и даже вибрации от внешней среды. Если допустить ошибку в расчёте или применить неподходящую арматуру, последствия могут быть фатальными:
- трещины вдоль тела ростверка уже в первые сезоны;
- неравномерная осадка фундамента;
- снижение несущей способности всей конструкции;
- дорогостоящий ремонт или полная переделка фундамента.
Задаётесь вопросами:
- Какой диаметр арматуры нужен для ростверка вашего дома?
- Почему не подойдут те же схемы, что и для ленточного фундамента?
- Какое армирование лучше — двухрядное или четырёхстержневая схема?
- Как избежать перегибов, провисов и выдавливания арматуры при бетонировании?
Вы не одиноки. По статистике, до 40% самостроев допускают критические ошибки при армировании ростверка, особенно при отсутствии проектной документации. Это не просто недосмотр — это риск для всего здания.
В этой статье разберёмся:
- какие нагрузки воспринимает ростверк и как правильно их учесть;
- какие классы и диаметры арматуры использовать по ДСТУ и СНиП;
- пошагово покажем схемы укладки и расчёты на примерах;
- дадим реальные рекомендации, основанные на опыте инженеров и нормативных документах Украины.
Цель — не просто показать, как связать арматуру, а помочь вам сделать фундамент, который выдержит десятилетия, даже на слабом грунте.
Зачем армировать ростверк?

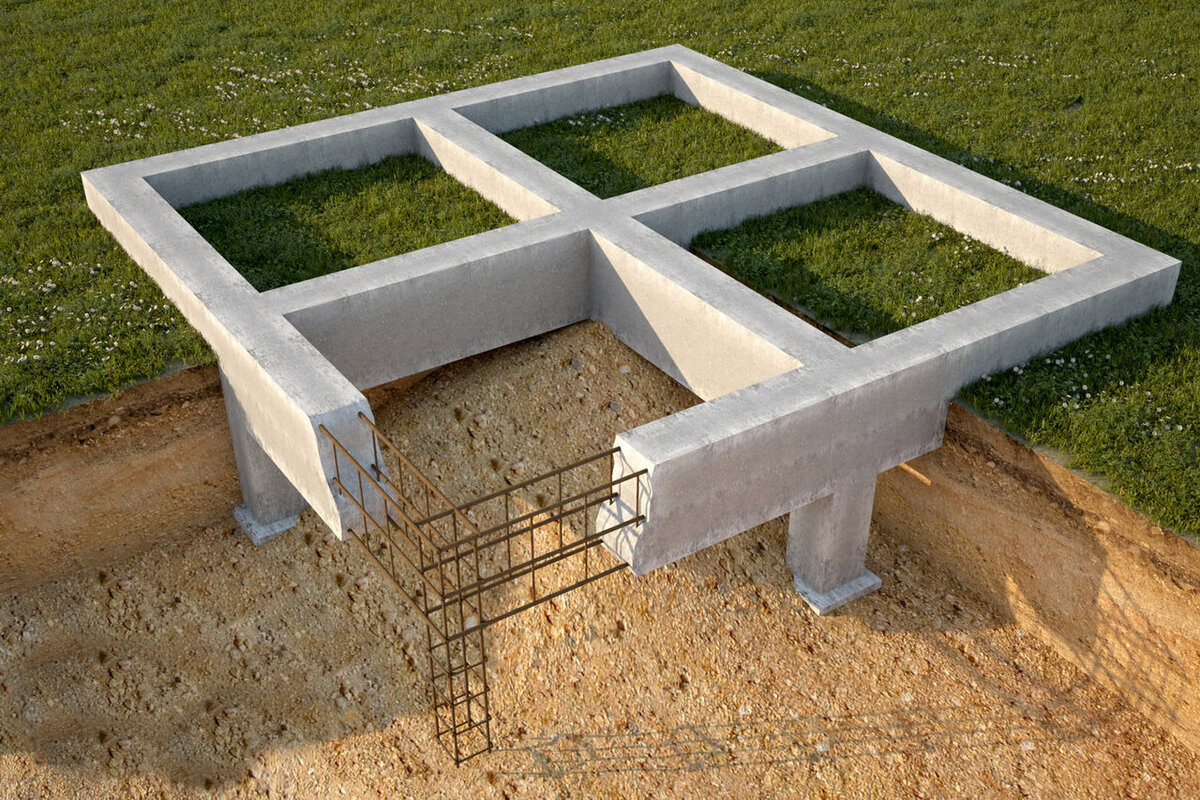

Ростверк — это ключевой элемент свайного или столбчатого фундамента, отвечающий за распределение вертикальных и горизонтальных нагрузок от стен и перекрытий на опорные элементы. Несмотря на массивность и монолитность, сам по себе бетон не выдерживает растягивающих усилий — он хорошо работает на сжатие, но крайне уязвим к изгибу, кручению и динамике. Именно здесь вступает в работу арматура.
Технические причины необходимости армирования:
- Работа на изгиб в пролётах между сваями
- Каждый участок ростверка между двумя сваями работает как балка на изгиб.
- Под действием веса здания и переменных нагрузок (снег, мебель, техника) нижняя зона ростверка испытывает растягивающие напряжения.
- Без продольной арматуры внизу возникают раскрытия трещин — особенно в крайних или угловых участках.
- Компенсация температурных и усадочных деформаций
- В процессе гидратации цемента бетон даёт усадку до 0,2%, что при длине ростверка 10 м может дать трещины до 2 см без компенсации.
- Также летом ростверк нагревается, зимой охлаждается, что вызывает температурные сжатия и расширения.
- Гладкая и рифлёная арматура препятствуют хрупкому разрушению бетона, перенося усилия между участками и повышая пластичность конструкции.
- Сопротивление подвижкам и неравномерной осадке
- На слабых и пучинистых грунтах (суглинки, торфяники, пески) сваи могут оседать неравномерно.
- Ростверк должен гасить и перераспределять усилия, возникающие в результате этих осадок. Без качественного армирования возникает:
- продольный изгиб;
- поперечные трещины;
- отрыв от свайных голов;
- повреждение монолита в местах сопряжения.
- Устойчивость к нагрузкам от горизонтальных воздействий
- Особенно актуально для домов на склоне, при наличии подпорных стен, при сейсмических колебаниях и в ветреных районах.
- Арматурный каркас придаёт жёсткость всей системе и предотвращает смещение или сдвиг конструкции относительно свайного поля.
Исследования и стандарты
- Согласно ДСТУ-Н Б В.2.6-185:2012, при проектировании монолитных железобетонных конструкций должны учитываться все возможные нагрузки, включая временные, постоянные, температурные и сейсмические.
- СНиП 2.03.01-84 «Бетонные и железобетонные конструкции»* предписывает обязательное армирование в зонах изгиба и сопряжений.
- Лабораторные испытания НИИ «КиевЗНИИЭП» (2018) показали, что неармированные ростверки при нагрузках в 20 кН/м² растрескиваются в 3–4 раза быстрее, чем армированные, при одинаковом классе бетона.
Без армирования ростверк:
| Проблема | Последствия |
|---|---|
| Нет продольной арматуры | Трещины по нижнему поясу ростверка |
| Нет хомутов или слабые стержни | Поперечные трещины при боковых усилиях |
| Недостаточный диаметр | Недобор несущей способности, продавливание |
| Отсутствие защитного слоя бетона | Коррозия арматуры, отслоение покрытия |
Какую арматуру использовать?
Ростверк — это элемент фундамента, который работает как балка, воспринимающая сосредоточенные и распределённые нагрузки, передаваемые от здания на сваи. Правильный подбор арматуры критически важен для устойчивости, жёсткости и трещиностойкости конструкции. И здесь важны не только марка стали и диаметр, но и количество стержней, шаг поперечной арматуры, расстояния между рядами, тип соединения и глубина защитного слоя.
Основные типы арматуры
| Назначение | Характеристика | Обоснование |
|---|---|---|
| Рабочая арматура (продольные стержни) | A500C по ДСТУ 3760:2006, Ø12–20 мм, рифлёная | Обеспечивает высокую прочность на растяжение, имеет хороший коэффициент сцепления с бетоном, допускается к сварке и вязке |
| Поперечная арматура (хомуты) | A240C, Ø6–8 мм, гладкая | Не несёт растягивающей нагрузки, фиксирует рабочие стержни, гасит поперечные напряжения и предотвращает сдвиги бетона |
| Соединительная проволока | Ø1,2–1,4 мм, сталь низкоуглеродистая | Применяется для вязки каркасов. Не нарушает структуру арматуры в отличие от сварки |
Рекомендованные параметры укладки арматуры
| Элемент | Значение | Примечание |
|---|---|---|
| Расстояние между рабочими продольными прутьями | 100–150 мм | Обычно 2 внизу + 2 вверху. При больших нагрузках — 3+3 |
| Шаг поперечных хомутов | 200 мм (при тяжёлых нагрузках — 150 мм) | Особенно важно в зонах сопряжений и под опорой |
| Защитный слой бетона (СНиП 2.03.01-84*) | ≥50 мм снизу, ≥40 мм сбоку, ≥30 мм сверху | Защищает от коррозии и обеспечивает анкерование |
Как рассчитать диаметр арматуры
Диаметр зависит от пролёта между сваями, ширины ростверка, массы дома, глубины заложения, типа стен и перекрытий. Ниже — базовая таблица, соответствующая практическому расчёту по методикам ДБН В.2.6-98:2009 и СП 63.13330.2018.
| Ширина ростверка | Пролёт между сваями | Рекомендуемый диаметр рабочей арматуры |
|---|---|---|
| 300 мм | до 1,5 м | Ø12 мм |
| 400 мм | 1,5–2,5 м | Ø14 мм |
| 500 мм | 2,5–3,5 м | Ø16 мм |
| >500 мм | >3,5 м | Ø18–20 мм |
Пример:
- Двухэтажный дом с газобетонными стенами, перекрытия из пустотных плит, свайный фундамент, шаг свай 2,4 м, ширина ростверка 400 мм.
- Рекомендуемый диаметр рабочей арматуры: Ø14 мм A500C.
- Поперечные хомуты: Ø8 мм A240C с шагом 200 мм, в зонах опор — 150 мм.
- Продольная схема: 4 прута по контуру + усиление в местах сопряжения с плитами перекрытия.
Как учитываются нагрузки?
При расчёте учитываются:
- Полная нагрузка от здания: вес стен, перекрытий, кровли, мебели, оборудования, снеговая и ветровая нагрузка.
- Категория грунта по несущей способности (ДБН В.2.1-10:2009):
- I категория (скальные) — минимальные требования.
- II категория (глинистые, супеси) — усиление армирования.
- III категория (торф, пески, илы) — максимально возможное армирование.
- Тип ростверка: заглублённый, высокий, на плитной обвязке, с анкеровкой в сваи.
- Климатическая зона — регионы с сильными морозами и пучением требуют увеличенного защитного слоя и большего диаметра стержней.

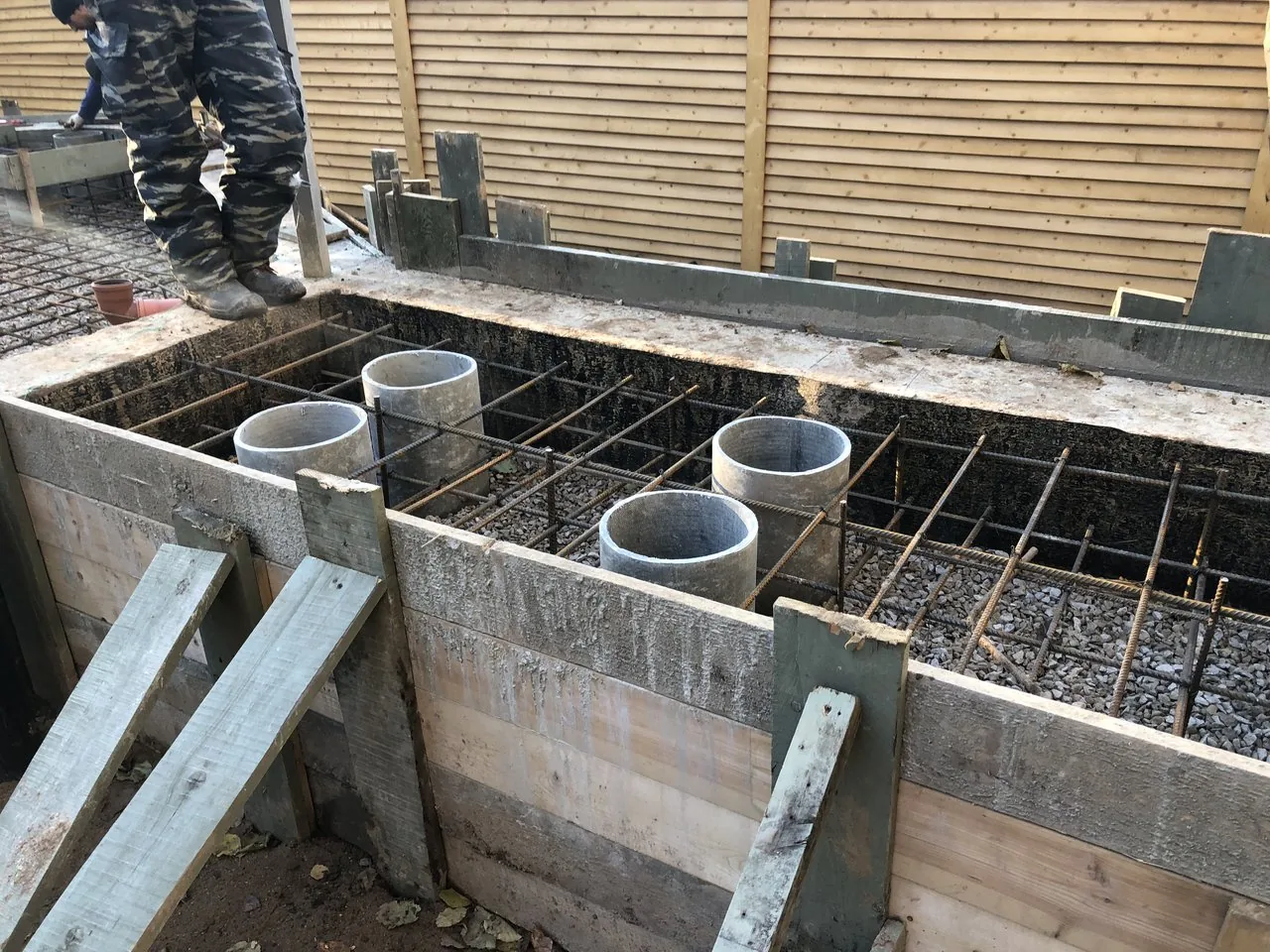

Схема укладки арматуры в ростверк
Классическая схема:
- Два пояса (верхний и нижний) из 2-х или 3-х продольных прутков;
- Пруты соединяются хомутами диаметром 6–8 мм;
- Шаг поперечных хомутов: 20–30 см;
- Защитный слой бетона: минимум 40 мм снизу и по бокам;
- Пруты должны быть приподняты над дном опалубки с помощью пластиковых фиксаторов.
Особенности:
- В местах примыкания к сваям усиливают армирование дополнительными хомутами или накладками;
- На углах и местах поворота ростверка выполняют гнутые элементы (не допускать сварки под углом);
- При длине ростверка >6 м применяют разрывы температурных деформационных швов и компенсаторы.
Практические советы
- Не используйте сварку для соединения прутьев — только вязальная проволока Ø1,2 мм.
- Обязательно применяйте фиксаторы — без них не обеспечится защитный слой.
- Учитывайте подвижки грунта — если возможны пучения, усиливайте каркас (добавляйте хомуты через 150 мм).
- Проверяйте паспорт арматуры — только продукция, соответствующая ДСТУ 3760:2006.
- Используйте бетон не ниже М250, с добавками для морозостойкости и водонепроницаемости.
Расчет арматуры для ростверка: Выводы
Ростверк — это не просто соединительный элемент между сваями. Это опорный пояс, который работает в условиях изгиба, растяжения и деформации, особенно на слабых и неравномерных грунтах. Правильное армирование ростверка — это гарантия того, что ваш фундамент сохранит геометрию и устойчивость даже при экстремальных нагрузках: морозное пучение, осадка, ветровые усилия, неравномерное распределение массы здания.
Чтобы избежать ошибок:
- Используйте рифлёную арматуру A500C Ø12–20 мм как рабочую, и гладкую A240C Ø6–8 мм — как поперечную.
- Соблюдайте шаг укладки и защитный слой бетона — не менее 50 мм снизу.
- Отдавайте предпочтение вязке проволокой, а не сварке — это критично для прочности и долговечности.
- Учитывайте длину пролёта между сваями, ширину ростверка, вес надстройки, тип грунта и климатическую зону.
