Вы строите на участке с уклоном? Проектируете парковку, цоколь или террасу? Возводите подпорную стену — и не уверены, выдержит ли она давление грунта через год, пять, десять? Вопросы закономерны. Ведь ошибка в расчетах или выборе арматуры для подпорной стены — это не просто риск трещин. Это реальный шанс на обвал конструкции, подтопление участка, разрушение фундамента и десятки тысяч гривен убытков.
Подпорная стена работает в условиях постоянного давления, сезонных подвижек почвы, подземных вод, а иногда — и дополнительной нагрузки от зданий или автомобилей. Простой бетон без правильно подобранного армирования в таких условиях — ничто. Он растрескается, начнёт разрушаться, а затем просто не выдержит нагрузки.
Вы уверены, что:
- выбрали арматуру нужного класса и диаметра?
- знаете, где и как её укладывать, чтобы стена не «повела» через сезон?
- учли давление грунтовых вод, пучинистость почвы, необходимость дренажа?
- ваш проект учитывает изгиб, сдвиг, усталостные нагрузки и климатическую зону?
Если хоть на один вопрос вы не можете ответить уверенно — эта статья именно для вас.
Компания «Стиллар», как ведущий поставщик арматурной стали и эксперт в инженерных решениях, делится не только теорией, но й практическими советами: какую арматуру выбрать, как её рассчитать, и главное — как избежать критических ошибок, которые допускают даже опытные строители.
Читайте до конца — и стройте подпорную стену, которая реально будет стоять десятилетиями.
Почему армирование критично важно для подпорных стен
Подпорные стены — это не просто «ограждение из бетона». Это конструктивный элемент, который постоянно работает под активным и пассивным давлением грунта. В отличие от фундамента, который в основном воспринимает вертикальные нагрузки, подпорная стена противостоит преимущественно горизонтальному усилию, действующему со стороны насыпи. Это усилие может значительно возрастать при:
- насыщении почвы влагой (увеличение удельного веса и давления),
- промерзании и пучении грунта,
- движении транспорта рядом со стеной,
- наличии застройки над подпорной системой.
Основные виды нагрузок:
- Горизонтальное активное давление грунта — основное усилие, которое пытается опрокинуть или сдвинуть стену.
- Вес самой конструкции — статическая нагрузка, влияющая на устойчивость.
- Дополнительные нагрузки — от транспорта, техники, зданий, подземных коммуникаций.
- Гидростатическое давление — если нет эффективного дренажа, вода увеличивает горизонтальное давление на конструкцию.
- Температурные и сезонные деформации — особенно в регионах с морозами и пучинистыми почвами.
Почему арматура незаменима:
Бетон, каким бы прочным он ни был, плохо работает на растяжение и изгиб. Его предел прочности при растяжении — около 10% от прочности на сжатие. Это означает, что под воздействием изгибающих моментов (например, от давления грунта снизу) он может растрескаться даже при относительно невысокой нагрузке.
Арматура — это тот самый элемент, который «перехватывает» эти растягивающие усилия, формируя с бетоном совместную работу. Арматурный каркас превращает бетон в железобетон, а железобетон — в конструкцию, способную десятилетиями выдерживать сложные комбинированные нагрузки.
Подтверждение из практики и норм
Согласно ДБН В.2.6-98:2009, армирование обязательно для всех монолитных железобетонных подпорных стен, независимо от высоты насыпи. В зависимости от высоты и условий эксплуатации, проектное армирование предусматривает:
- Рабочую арматуру в теле стены (вертикальные и горизонтальные стержни, воспринимающие основные изгибающие и сдвигающие усилия);
- Монтажную арматуру (обеспечивает стабильность и геометрию каркаса);
- Арматуру в фундаментной плите (особенно важно для предотвращения выдавливания или опрокидывания стены).
Исследования (например, работы профессора Е. М. Бенеса, Харьковский строительный институт) показывают, что правильно армированная стена выдерживает в 5–7 раз больше нагрузок, чем неармированная, и сохраняет целостность при деформациях до 1–1,5% без образования сквозных трещин.

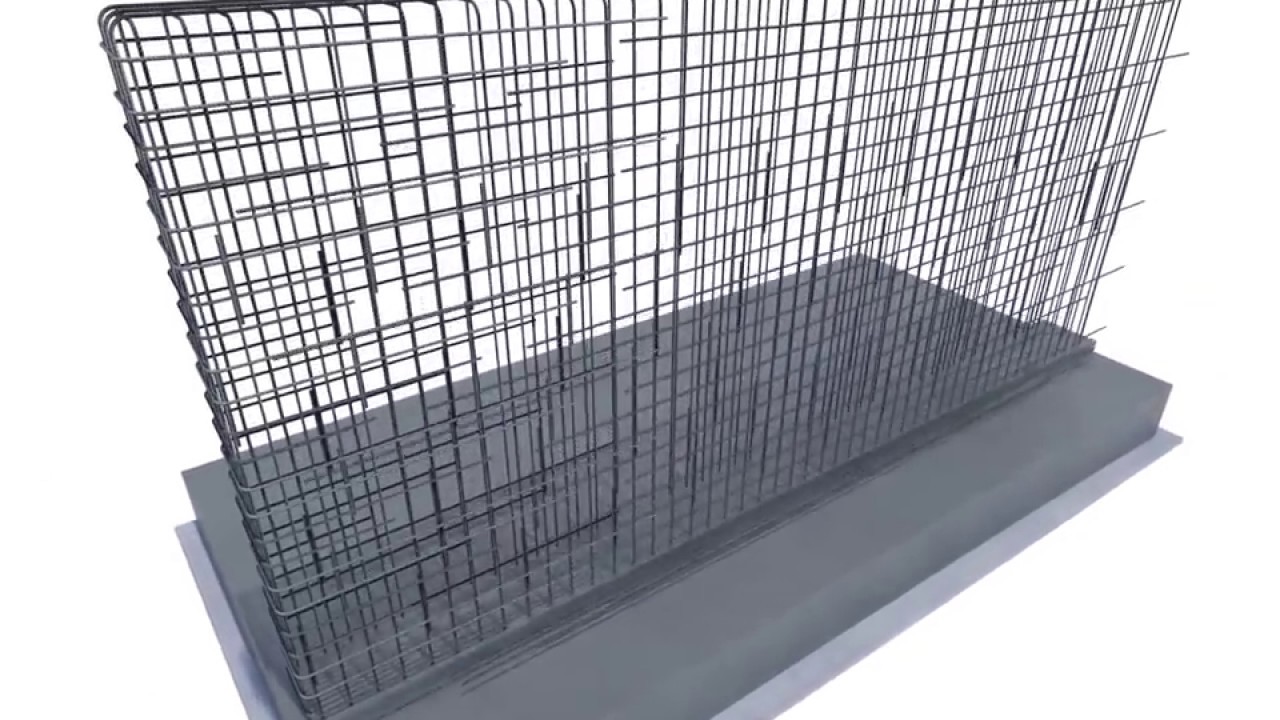

Типичный состав арматурного каркаса подпорной стены:
- Вертикальные стержни ∅12–16 мм — рабочее армирование.
- Горизонтальные стержни ∅10–12 мм — воспринимают поперечные и температурные деформации.
- Хомуты и хомутовые рамки — ∅6–8 мм через 200–300 мм по высоте для пространственной жесткости.
Важно: недостаточное армирование — одна из ключевых причин аварий подпорных стен в Украине, особенно в частном секторе, где часто используют только бетон, не понимая принципов работы конструкции.
Требования к арматуре для подпорных стен
Арматура для подпорных стен — это не просто стальные стержни, а ключевой элемент конструктивной системы, которая отвечает за восприятие растягивающих усилий, возникающих под действием бокового давления грунта. От ее характеристик зависит не только прочность, но и долговечность всей конструкции.
Согласно ДБН В.2.6-98:2009, ДСТУ 3760:2019 и европейским стандартам EN 1992-1-1 (EC2) и EN 1998-1 (EC8), арматура для подпорных стен должна обладать следующими характеристиками:
1. Высокая прочность на растяжение
Под действием давления грунта, особенно при насыщении влагой, на стену действуют значительные изгибающие моменты и сдвигающие усилия. Поэтому арматура должна иметь достаточный предел текучести:
- Не менее 400–500 МПа — для классов A400С, A500С, B500C (по ДСТУ 3760:2019 и EN 10080).
- Для конструкций с высокими нагрузками (высокие стены, наличие транспортной нагрузки сверху) рекомендуется использовать стержни класса A500С — с четко выраженной площадкой текучести, хорошей свариваемостью и высокой трещиностойкостью.
Факт: Согласно исследованиям Института строительных конструкций (м. Киев), применение арматуры A500С вместо A400 значительно увеличивает несущую способность подпорной стены без увеличения объема бетона.
2. Пластичность и устойчивость к циклическим нагрузкам
При неравномерных подвижках грунта, пучении, сезонных колебаниях температур и влажности на конструкцию воздействуют повторяющиеся нагрузки. Арматура должна быть способна деформироваться без разрушения.
- Требуется относительное удлинение при разрыве не менее 14%.
- Арматура должна демонстрировать пластическое течение перед разрушением — это особенно важно в зонах сейсмической активности или на нестабильных грунтах.
3. Устойчивость к коррозии и контактной влажности
Подпорные стены часто контактируют с насыщенным влагой грунтом, подземными водами, агрессивными веществами (солями, удобрениями, кислотами в почве и т. д.).
Рекомендуется:
- Использовать арматуру с антикоррозийным покрытием (эпоксидное, цинковое) — особенно в зонах, где не обеспечен качественный дренаж.
- При работе в зонах с агрессивной средой — рассматривать применение нержавеющей арматуры AISI 304/316.
- Увеличивать защитный слой бетона: минимум 40 мм для наружных поверхностей при прямом контакте с грунтом (по ДБН и EN 1992-1-1).
- Применять бетоны с низкой водоцементной кратностью и высокой плотностью, чтобы минимизировать проникновение влаги к арматуре.
4. Диаметры и конструктивное применение
- Для рабочего армирования стен применяются стержни диаметром от 12 до 25 мм, в зависимости от высоты стены и расчетных нагрузок.
- Например, для подпорной стены высотой 2 м с нагрузкой от грунта ~20 кН/м² обычно применяют вертикальные стержни Ø16 мм с шагом 200–250 мм.
- Монтажная и распределительная арматура — Ø6–10 мм.
- Армирование фундаментной части (пятки) требует тщательного подбора — часто используется двойное сетчатое армирование с Ø12–16 мм.
Важно: использование арматуры меньшего диаметра (ниже 10 мм) в качестве основного армирования недопустимо — она не обеспечивает достаточную несущую способность и может быстро выйти из строя при нагрузках.
5. Свариваемость и удобство монтажа
Для качественного изготовления каркасов на объекте или в условиях предварительного армирования необходимо, чтобы арматура обладала хорошей свариваемостью:
- Содержание углерода не более 0,22%.
- Сталь классов A400С, A500С, B500C — специально предназначены для сварки и соответствуют требованиям ДСТУ ISO 17660.
Это упрощает и ускоряет монтаж, снижает вероятность ошибок при сборке, повышает однородность конструкции.
Арматура для подпорных стен должна подбираться не «по наличию на складе», а строго в соответствии с проектными расчетами и условиями эксплуатации:
- A500С — оптимальный выбор для большинства задач.
- Антикоррозийная арматура — при контакте с влагой или химически активными средами.
- Правильный диаметр и защитный слой — залог устойчивости и долговечности.
Компания «Стиллар» рекомендует всегда опираться на нормативные документы и консультации с инженерами-проектировщиками. Мы поставляем сертифицированную арматуру, соответствующую ДСТУ 3760:2019, и готовы помочь с подбором именно той продукции, которая обеспечит надежность конструкции на десятилетия.
Расчёт армирования подпорной стены: что важно учитывать
Армирование подпорной стены — не просто размещение стальных стержней в теле бетона, а результат точного инженерного расчета. Конструкция должна выдерживать не только вес самой стены, но и давление удерживаемого грунта, воздействие воды, температурные колебания и возможные динамические нагрузки. Ошибки на этапе расчета могут привести к растрескиванию, крену или даже обрушению всей конструкции.
Ключевые параметры, влияющие на расчёт армирования:
- Высота стены и объём удерживаемого грунта
- Давление на стену растёт нелинейно с увеличением высоты — ближе к основанию оно максимальное.
- Например, для стены высотой 2 м давление от сухого песчаного грунта может составлять 20–25 кН/м², а для насыщенного глинистого — до 40–50 кН/м².
- Армирование нижней части стены всегда усиливается — вертикальные стержни устанавливаются с меньшим шагом и большим диаметром.
- Тип и состояние грунта
- Сыпучие и песчаные почвы оказывают более равномерное давление.
- Глинистые и суглинистые — склонны к набуханию и пучению.
- Водонасыщенные — создают гидростатическое давление, которое может в разы превышать сухое.
- При плохой несущей способности грунта часто приходится усиливать фундамент и применять более жесткую арматурную схему.

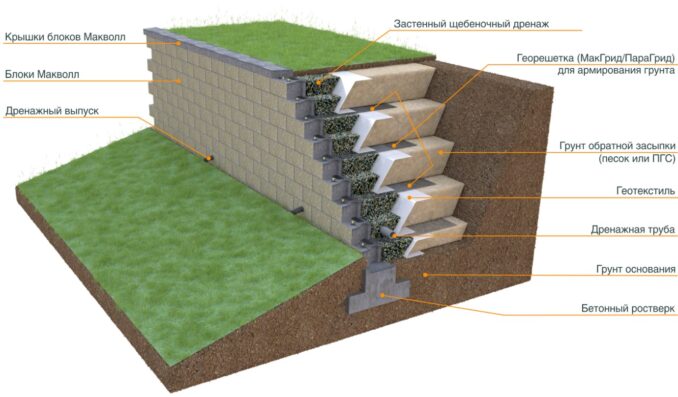

- Наличие и эффективность дренажной системы
- Отсутствие или плохая работа дренажа приводит к росту бокового давления на стену.
- Гидростатическое давление воды на 1 метр высоты может достигать 10 кН/м² — при отсутствии дренажа к этому добавляется давление насыщенного грунта.
- Поэтому наличие дренажной подушки, трубчатого дренажа или водоотводных отверстий — важнейший фактор долговечности конструкции.
- Конфигурация стены и её тип
- Монолитные стены рассчитываются как неразрезные консольные элементы, армируются вертикально и горизонтально.
- Сборные бетонные стены требуют особого внимания к соединениям, где возникают концентрированные напряжения.
- При наличии фундаментной плиты (так называемой «пятки») армирование фундамента и стены объединяется в общую пространственную систему.
- Без фундаментной плиты стена воспринимает усилия только телом, и арматура должна компенсировать все моменты и сдвиги.
Как работает армирование в теле стены
- Вертикальная арматура воспринимает изгибающие моменты от давления грунта, особенно в нижней трети стены.
- Горизонтальная арматура (хомуты, поперечные стержни) — борется с сдвигающими усилиями и обеспечивает связность каркаса.
- Трехмерный каркас нужен для пространственной устойчивости — особенно в длинных или высоких стенах, чтобы избежать потери формы или коробления.
Пример из практики: При высоте стены 2 м с нагрузкой от мокрого глинистого грунта, часто применяют вертикальные стержни Ø16 мм с шагом 200 мм, горизонтальные — Ø12 мм с шагом 250 мм. Стержни заводятся в фундамент и вяжутся с нижней сеткой. Обязательно устройство анкеровки и нахлеста не менее 40–50 диаметров стержня.
Особенности армирования в верхней части стены
- Верхняя часть подпорной стены подвергается максимальному растяжению при изгибе от давления грунта.
- Здесь требуется усиленное армирование — иногда с удвоением количества стержней, использованием арматуры повышенного класса (например, A500С).
- Также важно правильно заанкерить стержни и обеспечить достаточный защитный слой — не менее 30–40 мм от внешней поверхности.
Запас прочности и нормативы
- По украинским нормам и EN 1998, коэффициент надежности по материалу должен составлять не менее 1,15–1,25.
- Расчёты ведутся с учетом нагрузок постоянных (вес конструкции), временных (навал грунта, снег, транспорт) и специальных (сейсмика, подвижки грунта).
- Арматурные элементы проектируются с учетом возможности перераспределения усилий и развития пластических деформаций без потери несущей способности.
Расчёт армирования подпорной стены — это сложная инженерная задача, требующая учета множества факторов. Использование «типовых» схем без анализа грунта, дренажа и специфики участка — путь к проблемам в эксплуатации. Надежная подпорная стена — это результат грамотного расчета, точного подбора арматуры и качественного выполнения всех работ.
Компания «Стиллар» предоставляет профессиональные консультации по выбору арматуры, сотрудничает с проектировщиками и помогает адаптировать конструкции под реальные условия участка. Мы не просто продаём металл — мы участвуем в создании безопасных и долговечных решений.

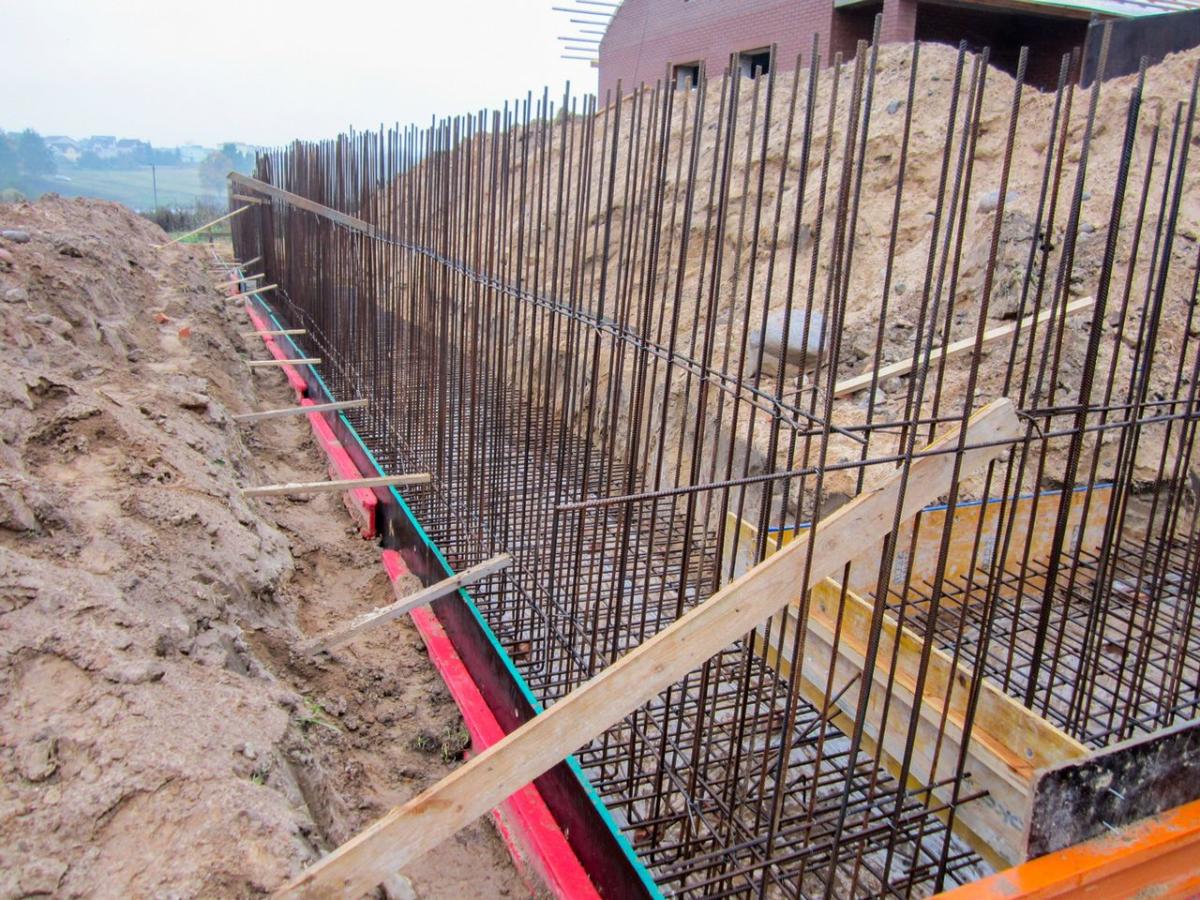

Особенности технологии укладки арматуры
- Подготовка основания. Перед монтажом арматурного каркаса основание выравнивается, при необходимости устраивается подбетонка и укладывается гидроизоляция.
- Сборка арматурных каркасов. Арматура связывается проволокой или сваривается. Важно соблюдать нормативы защитного слоя бетона — в обычных условиях не менее 30 мм, во влажной среде — не менее 40 мм.
- Анкеровка и соединения. Все элементы каркаса надёжно соединяются между собой и с фундаментной частью. Особенно важно обеспечить прочность в местах сопряжения вертикали и основания.
- Фиксаторы защитного слоя. Используются пластиковые фиксаторы, чтобы арматура находилась на нужной глубине от опалубки.
- Бетонирование. Заливка бетона проводится непрерывно, с уплотнением (вибрацией), соблюдением технологии твердения и температурного режима.
Рекомендации от компании «Стиллар»
- Выбирайте арматуру проверенных марок класса A500C — она сочетает прочность и эластичность.
- Не экономьте на качестве: дешёвая сталь может не выдержать нагрузку.
- Учитывайте особенности климата и сезонные подвижки грунта.
- В условиях влажности и агрессивных почв применяйте арматуру с защитой от коррозии.
- При необходимости обратитесь за консультацией к нашим инженерам — поможем рассчитать и подобрать оптимальное решение для вашего проекта.
Выбор, расчет и технология укладки арматуры для подпорных стен
Подпорные стены — это не просто бетонные ограждения, а ключевые элементы инженерной защиты, от которых зависит устойчивость склонов, сохранность дорог, террас, зданий и всего участка. Неправильный выбор арматуры, нарушение технологии укладки или пренебрежение инженерными расчетами могут привести к трещинам, деформациям, подмывам и даже обрушениям. Такие ошибки обходятся дорого — как в прямом, так и в переносном смысле.
Как показывает практика, именно качественное армирование является «хребтом» конструкции, который принимает на себя все критические нагрузки — изгибающие, сдвигающие, температурные и динамические. Арматура не просто усиливает бетон — она делает его конструктивно пригодным к долгосрочной и безопасной эксплуатации.
Мы в компании «Стиллар» знаем, насколько важен грамотный выбор арматурной стали для подпорных стен. Мы предлагаем:
- Сертифицированную арматуру классов A400, A500C, нержавеющую и композитную — под любые условия строительства;
- Профессиональную техническую поддержку — помогаем подобрать диаметр, класс стали и схему армирования;
- Быструю комплектацию и доставку по всей Украине, в том числе на объекты с ограниченным доступом;
- Оптовые і розничные поставки — от коттеджного строительства до крупных инфраструктурных проектов.
Независимо от того, строите ли вы частную подпорную стену на участке или масштабный инженерный объект, мы поможем подобрать оптимальное решение под конкретные нагрузки, почву, конфигурацию и бюджет.
Обратитесь в «Стиллар» уже сегодня — и получите не просто арматуру, а реальную опору для вашей конструкции. Стройте надёжно. Стройте с экспертизой. Стройте со «Стиллар».
